2023年高考物理《磁场》常用模型最新模拟题精练专题18.电场磁场和重力场复合场模型1.（2022山东聊城重点高中质检）如图所示，空间存在水平向右的匀强电场和垂直于纸面向里的匀强磁场，一质量为m 、带电量大小为q 的小球，以初速度v 0沿与电场方向成45°夹角射入场区，能沿直线运动。

经过时间t ，小球到达C 点（图中没标出），电场方向突然变为竖直向上，电场强度大小不变。

已知重力加速度为g ，则（）A.小球一定带负电B.时间t 内小球做匀速直线运动C.匀强磁场的磁感应强度为2mgqv D.电场方向突然变为竖直向上，则小球做匀加速直线运动【参考答案】BC 【名师解析】假设小球做变速直线运动，小球所受重力与电场力不变，而洛伦兹力随速度的变化而变化，则小球将不可能沿直线运动，故假设不成立，所以小球一定受力平衡做匀速直线运动，故B 正确；小球做匀速直线运动，根据平衡条件可以判断，小球所受合力方向必然与速度方向在一条直线上，故电场力水平向右，洛伦兹力垂直直线斜向左上方，故小球一定带正电，故A 错误；根据平衡条件，得0cos 45mg qv B =︒解得02mgB qv =，故C 正确；根据平衡条件可知tan 45mg qE =︒电场方向突然变为竖直向上，则电场力竖直向上，与重力恰好平衡，洛伦兹力提供向心力，小球将做匀速圆周运动，故D 错误。

二、计算题1.（2022山东四县区质检）如图所示，在xOy 坐标系内，圆心角为120°内壁光滑、绝缘的圆管ab ，圆心位于原点O 处，Oa 连线与x 轴重合，bc 段为沿b 点切线延伸的直管，c 点恰在x 轴上。

坐标系内第三、四象限内有水平向左的匀强电场，场强为E 1（未知）；在第二象限内有竖直向上的匀强电场，场强为E 2（未知）。

在第二、三象限内有垂直于纸面向外的匀强磁场，磁感应强度大小均为B 。

现将一质量为m 、带电量为+q 的小球从圆管的a 端无初速度释放，小球到达圆管的b 端后沿直线运动到x 轴，在bc 段运动时与管壁恰无作用力，从圆管c 端飞出后在第二象限内恰好做匀速圆周运动。

专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。

2019高考物理题分类汇编06电场和磁场解析版1.【2019年全国Ⅰ】如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A. P和Q都带正电荷B. P和Q都带负电荷C. P带正电荷，Q带负电荷D. P带负电荷，Q带正电荷【答案】D【解析】解：由图可知，两小球均在电场力和库仑力的作用下保持平衡；由于库仑力为相互作用，大小相等、方向相反；故两小球受到的电场力也一定方向相反；因此两小球一定带异种电荷，则P球所受库仑力向右，Q球所受库仑力向左。

匀强电场方向水平向右，故正电荷受电场力向右，其受库仑力一定向左，故Q带正电荷，P带负电荷，故D正确，ABC错误。

故选：D。

明确两小球均受电场力和库仑力作用而处于平衡状态，根据库仑力和电场力的方向进行分析，从而明确两球的电性。

本题考查带电小球在电场力的作用下处于平衡状态的分析，关键是明确电场力和库仑力的方向特点，同时注意共点力平衡条件的应用是解题的关键。

2.【2019年全国Ⅰ】如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接。

已知导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A. 2FB.C.D. 0【答案】B【解析】解：由已知条件可知MLN边的有效长度与MN相同，等效后的电流方向也与MN相同，边MLN的电阻等于边MN的电阻的两倍，两者为并联关系，设MN中的电流大小为I，则MLN中的电流为，设MN的长为L，由题意知：，所以边MLN所受安培力为：，方向与MN边所受安培力的方向相同，，故B正确，ACD错误。

故有：合故选：B。

先由已知条件可知MLN边的有效长度与MN相同，等效后的电流方向也与MN相同，先根据并联电路的电阻关系得出电流关系，再由即可分析MLN边所受安培力，由力的合成即可求得线框LMN所受安培力的大小。

1、在半径为R 的半圆形区域中有一匀强磁场，磁场的方向垂直于纸面，磁感应强度为B 。

一质量为m ，带有电量q 的粒子以一定的速度沿垂直于半圆直径AD 方向经P 点（AP ＝d ）射入磁场（不计重力影响）。

⑴如果粒子恰好从A 点射出磁场，求入射粒子的速度。

⑵如果粒子经纸面内Q 点从磁场中射出，出射方向与半圆在Q 点切线方向的夹角为φ（如图）。

求入射粒子的速度。

解：qB mv =v由平抛规律，质点进入电场时v 0=v cos φ，在电场中经历时间t=d /v 0，在电场中竖直位移221tan 2t mqE d h ⋅⋅==φ，由以上各式可得3、如图所示，在第一象限有一均强电场，场强大小为E ，方向与y 轴平行；在x 轴下方有一均强磁场，磁场方向与纸面垂直。

一质量为m 、电荷量为-q(q>0)的粒子以平行于x 轴的速度从y 轴上的P 点处射入电场，在x 轴上的Q 点处进入磁场，并从坐标原点O 离开磁场。

粒子在磁场中的运动轨迹与y 轴交于M 点。

已知OP=l ,l OQ 32=。

不计重力。

求（1）M 点与坐标原点O 间的距离；（2）粒子从P 点运动到M 点所用的时间。

【解析】（1）带电粒子在电场中做类平抛运动，在y 轴负方向上做初速度为零的匀加速运动，设加速度的大小为a ；在x 轴正方向上做匀速直线运动，设速度为0v ，粒子从P 点运动到Q 点所用的时间为1t ，进入磁场时速度方向与x 轴正方向的夹角为θ，则qEa m=① 012y t a=② 001x v t =③ 其中0023,x l y l ==。

又有1tan at v θ= ④ 联立②③④式，得30θ=︒因为M O Q 、、点在圆周上，=90MOQ ∠︒，所以MQ 为直径。

从图中的几何关系可知。

23R l = ⑥ 6MO l = ⑦（2）设粒子在磁场中运动的速度为v ,从Q 到M 点运动的时间为2t , 则有0 cos v v θ=⑧ 2Rt vπ= ⑨ 带电粒子自P 点出发到M 点所用的时间为t 为12+ t t t = ⑩联立①②③⑤⑥⑧⑨⑩式，并代入数据得32+ 1mlt qE π⎛⎫= ⎪ ⎪⎝⎭⑾4、如图所示，在0≤x≤a 、o≤y≤2a 2a范围内有垂直手xy 平面向外φOyEB A φC φd h xxy OP QMv 0的匀强磁场，磁感应强度大小为B 。

电场与磁场的理解一、选择题1．某平面区域内一静电场的等势线分布如图中虚线所示，相邻的等势线电势差相等，一负电荷仅在静电力作用下由a 运动至b ，设粒子在a 、b 两点的加速度分别为a a 、b a ，电势分别为a ϕ、b ϕ，该电荷在a 、b 两点的速度分别为a v 、b v ，电势能分别为p a E 、p b E ，则（ ）A ．a b a a >B ．b a v v >C ．p p a b E E >D ．a b ϕϕ>2．某静电场方向平行于x 轴，x 轴上各点电场强度随位置的变化关系如图所示，规定x 轴正方向为电场强度正方向。

若取x 0处为电势零点，则x 轴上各点电势随位置的变化关系可能为（ ）A ．B ．C ．D ．3．一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10V 、17V 、26V 。

下列说法正确的是（ ） A ．电场强度的大小为2.5V/cmB ．坐标原点处的电势为2VC ．电子在a 点的电势能比在b 点的小7eVD ．电子从b 点运动到O 点，电场力做功为16eV4．如图，空间中存在着水平向右的匀强电场，现将一个质量为m ，带电量为q +的小球在A 点以一定的初动能k E 竖直向上抛出，小球运动到竖直方向最高点C 时的沿场强方向位移是0x ，动能变为原来的一半（重力加速度为g ），下列说法正确的是（ ）A ．场强大小为22mgqB ．A 、C 竖直方向的距离为0x 的2倍C ．小球从C 点再次落回到与A 点等高的B 点时，水平位移是02xD ．小球从C 点落回到与A 点等高的B 点时，电场力做功大小为2k E5．如图，圆心为O 的圆处于匀强电场中，电场方向与圆平面平行，ab 和cd 为圆的两条直径，60aOc ∠=︒。

将一电荷量为q 的正点电荷从a 点移到b 点，电场力做功为W （0W >）；若将该电荷从d 点移到c 点，电场力做功也为W 。

高考物理带电粒子在磁场中的运动解题技巧及练习题及解析一、带电粒子在磁场中的运动专项训练1．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】 【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.2．空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B ，一带电量为+q 、质量为m 的粒子，在P 点以某一初速开始运动，初速方向在图中纸面内如图中P 点箭头所示．该粒子运动到图中Q 点时速度方向与P 点时速度方向垂直，如图中Q 点箭头所示．已知P 、Q 间的距离为L ．若保持粒子在P 点时的速度不变，而将匀强磁场换成匀强电场，电场方向与纸面平行且与粒子在P 点时速度方向垂直，在此电场作用下粒子也由P 点运动到Q 点．不计重力．求：（1）电场强度的大小．（2）两种情况中粒子由P 运动到Q 点所经历的时间之比．【答案】22B qLE m=；2B E t t π= 【解析】 【分析】 【详解】（1）粒子在磁场中做匀速圆周运动，以v 0表示粒子在P 点的初速度，R 表示圆周的半径，则有20v qv B m R= 由于粒子在Q 点的速度垂直它在p 点时的速度，可知粒子由P 点到Q 点的轨迹为14圆周，故有2R =以E 表示电场强度的大小，a 表示粒子在电场中加速度的大小，t E 表示粒子在电场中由p 点运动到Q 点经过的时间，则有qE ma = 水平方向上：212E R at =竖直方向上：0E R v t =由以上各式，得 22B qL E m=且E mt qB = （2）因粒子在磁场中由P 点运动到Q 点的轨迹为14圆周，即142B t T m qB π==所以2B E t t π=3．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场的极板由相距为d 的两块水平平行放置的导体板组成，如图甲所示．大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO ’射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t 0；:当在两板间加最大值为U 0、周期为2t 0的电压(如图乙所示)时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强酸场中，最后打在竖直放置的荧光屏上．已知磁场的水平宽度为L ，电子的质量为m 、电荷量为e ，其重力不计．（1）求电子离开偏转电场时的位置到OO ’的最远位置和最近位置之间的距离 （2）要使所有电子都能垂直打在荧光屏上， ①求匀强磁场的磁感应强度B②求垂直打在荧光屏上的电子束的宽度△y 【答案】（1）2010U e y t dm ∆= （2）①00U t B dL =②2010U e y y t dm∆=∆= 【解析】 【详解】（1）由题意可知，从0、2t 0、4t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最大，在这种情况下，电子的最大距离为：2222000max 00000311222y U e U e U e y at v t t t t dm dm dm=+=+= 从t 0、3t 0、……等时刻进入偏转电场的电子离开偏转电场时的位置到OO ′的距离最小，在这种情况下，电子的最小距离为：220min 001122U e y at t dm== 最远位置和最近位置之间的距离：1max min y y y ∆=-，2010U e y t dm∆=（2）①设电子从偏转电场中射出时的偏向角为θ，由于电子要垂直打在荧光屏上，所以电子在磁场中运动半径应为：sin L R θ=设电子离开偏转电场时的速度为v 1，垂直偏转极板的速度为v y ，则电子离开偏转电场时的偏向角为θ，1sin y v v θ=，式中00y U ev t dm = 又：1mv R Be=解得：00U t B dL=②由于各个时刻从偏转电场中射出的电子的速度大小相等，方向相同，因此电子进入磁场后做圆周运动的半径也相同，都能垂直打在荧光屏上．由第（1）问知电子离开偏转电场时的位置到OO ′的最大距离和最小距离的差值为△y 1， 所以垂直打在荧光屏上的电子束的宽度为：2010U e y y t dm∆=∆=4．如图所示，荧光屏MN 与x 轴垂直放置，与x 轴相交于Q 点，Q 点的横坐标06x cm =，在第一象限y 轴和MN 之间有沿y 轴负方向的匀强电场，电场强度51.610/E N C =⨯，在第二象限有半径5R cm =的圆形磁场，磁感应强度0.8B T =，方向垂直xOy 平面向外．磁场的边界和x 轴相切于P 点．在P 点有一个粒子源，可以向x 轴上方180°范围内的各个方向发射比荷为81.010/qC kg m=⨯的带正电的粒子，已知粒子的发射速率60 4.010/v m s =⨯．不考虑粒子的重力、粒子间的相互作用．求：（1）带电粒子在磁场中运动的轨迹半径； （2）粒子从y 轴正半轴上射入电场的纵坐标范围； （3）带电粒子打到荧光屏上的位置与Q 点间的最远距离． 【答案】（1）5cm （2）010y cm ≤≤ （3）9cm 【解析】 【详解】（1）带电粒子进入磁场受到洛伦兹力的作用做圆周运动20v qv B m r=解得：05mv r cm qB== （2）由（1）问中可知r R =，取任意方向进入磁场的粒子，画出粒子的运动轨迹如图所示，由几何关系可知四边形1PO FO '为菱形，所以1//FO O P '，又O P '垂直于x 轴，粒子出射的速度方向与轨迹半径1FO 垂直，则所有粒子离开磁场时的方向均与x 轴平行，所以粒子从y 轴正半轴上射入电场的纵坐标范围为010y cm ≤≤．（3）假设粒子没有射出电场就打到荧光屏上，有000x v t =2012h at =qE a m=解得：18210h cm R cm =>=，说明粒子离开电场后才打到荧光屏上．设从纵坐标为y 的点进入电场的粒子在电场中沿x 轴方向的位移为x ，则0x v t =212y at =代入数据解得2x y =设粒子最终到达荧光屏的位置与Q 点的最远距离为H ，粒子射出的电场时速度方向与x 轴正方向间的夹角为θ，000tan 2y qE x v m v yv v θ===g所以()(00tan 22H x x x y y θ=-=g 由数学知识可知，当(022x y y = 4.5y cm =时H 有最大值，所以max 9H cm =5．如图所示，在竖直平面内建立直角坐标系，y 轴沿竖直方向．在x = L 到x =2L 之间存在竖直向上的匀强电场和垂直坐标平面向里的匀强磁场，一个比荷（qm）为k 的带电微粒从坐标原点以一定初速度沿+x 方向抛出，进入电场和磁场后恰好在竖直平面内做匀速圆周运动，离开电场和磁场后，带电微粒恰好沿+x 方向通过x 轴上x =3L 的位置，已知匀强磁场的磁感应强度为B ，重力加速度为g ．求：（1）电场强度的大小； （2）带电微粒的初速度；（3）带电微粒做圆周运动的圆心坐标．【答案】（1）g k （2）2gkB（3）2222232(,)28g k B L L k B g -【解析】 【分析】 【详解】（1）由于粒子在复合场中做匀速圆周运动，则：mg =qE ，又=qk m解得g E k=（2）由几何关系：2R cos θ=L ，粒子做圆周运动的向心力等于洛伦兹力：2v qvB m r= ；由cos y v vθ=在进入复合场之前做平抛运动：y gt =v0L v t =解得02g v kB=（3）由212h gt =其中2kBL t g = ，则带电微粒做圆周运动的圆心坐标：'32O x L =； 222'222sin 8O g k B L y h R k B g θ=-+=-6．如图所示，虚线OL与y轴的夹角θ=450，在OL上侧有平行于OL向下的匀强电场，在OL下侧有垂直纸面向外的匀强磁场，一质量为m、电荷量为q（q＞0）的粒子以速率v0从y轴上的M（OM=d）点垂直于y轴射入匀强电场，该粒子恰好能够垂直于OL进入匀强磁场，不计粒子重力。

电场磁场计算题专项训练【注】该专项涉及运动：电场中加速、抛物线运动、磁场中圆周 1、（2009浙江）如图所示，相距为d 的平行金属板A 、B 竖直放置，在两板之间水平放置一绝缘平板。

有一质量m 、电荷量q （q ＞0）的小物块在与金属板A 相距l 处静止。

若某一时刻在金属板A 、B 间加一电压U AB ＝-qmgd23μ，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为-q /2，并以与碰前大小相等的速度反方向弹回。

已知小物块与绝缘平板间的动摩擦因数为μ，若不计小物块几何量对电场的影响和碰撞时间。

则（1）小物块与金属板A 碰撞前瞬间的速度大小是多少？ （2）小物块碰撞后经过多长时间停止运动？停在何位置？2、（2006天津）在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度应大小为B 、方向垂直于纸面向里的匀强磁场，如图所示。

一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界的交点C 处沿＋y 方向飞出。

（1）判断该粒子带何种电荷，并求出其比荷q /m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B /，该粒子仍以A 处相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B /多大？此粒子在磁场中运动所用时间t 是多少？3、（2010全国卷Ⅰ）如下图，在a x 30≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B 。

在t = 0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向夹角分布在0~180°范围内。

已知B沿y轴正方向发射的粒子在t =t0时刻刚好从磁场边界上P(a3,a)点离开磁场。

求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷q／m；（2）t0时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．4、（2008天津）在平面直角坐标系xOy中，第一象限存在沿y轴负方向的匀强电场，第四象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。

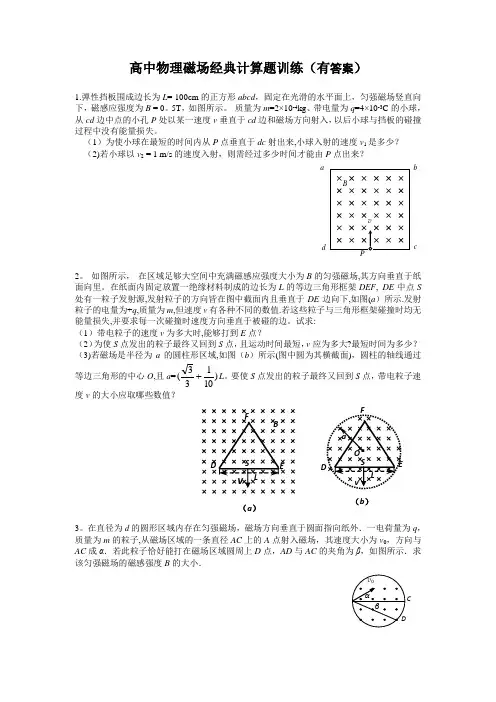

高中物理磁场经典计算题训练（有答案）1.弹性挡板围成边长为L = 100cm 的正方形abcd ，固定在光滑的水平面上，匀强磁场竖直向下，磁感应强度为B = 0。

5T ，如图所示。

质量为m =2×10-4kg 、带电量为q =4×10-3C 的小球，从cd 边中点的小孔P 处以某一速度v 垂直于cd 边和磁场方向射入，以后小球与挡板的碰撞过程中没有能量损失。

（1）为使小球在最短的时间内从P 点垂直于dc 射出来,小球入射的速度v 1是多少？ （2)若小球以v 2 = 1 m/s 的速度入射，则需经过多少时间才能由P 点出来？2。

如图所示， 在区域足够大空间中充满磁感应强度大小为B 的匀强磁场,其方向垂直于纸面向里。

在纸面内固定放置一绝缘材料制成的边长为L 的等边三角形框架DEF , DE 中点S 处有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE 边向下,如图(a ）所示.发射粒子的电量为+q ,质量为m ,但速度v 有各种不同的数值.若这些粒子与三角形框架碰撞时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边。

试求: （1）带电粒子的速度v 为多大时,能够打到E 点？ （2）为使S 点发出的粒子最终又回到S 点，且运动时间最短，v 应为多大?最短时间为多少？ （3)若磁场是半径为a 的圆柱形区域,如图（b ）所示(图中圆为其横截面)，圆柱的轴线通过等边三角形的中心O ,且a =)10133( L 。

要使S 点发出的粒子最终又回到S 点，带电粒子速度v 的大小应取哪些数值？3。

在直径为d 的圆形区域内存在匀强磁场，磁场方向垂直于圆面指向纸外．一电荷量为q ，质量为m 的粒子,从磁场区域的一条直径AC 上的A 点射入磁场，其速度大小为v 0，方向与AC 成α．若此粒子恰好能打在磁场区域圆周上D 点，AD 与AC 的夹角为β，如图所示．求该匀强磁场的磁感强度B 的大小．a b cdACFD（a ）（b ）4。

高考物理（电场和磁场）二轮习题含答案一、选择题。

1、（双选）质谱仪是用来分析同位素的装置，如图为质谱仪的示意图，其由竖直放置的速度选择器和偏转磁场构成。

由三种不同粒子组成的粒子束以某速度沿竖直向下的方向射入速度选择器，该粒子束沿直线穿过底板上的小孔O 进入偏转磁场，最终三种粒子分别打在底板MN 上的P 1、P2、P 3三点，已知底板MN 上下两侧的匀强磁场方向均垂直纸面向外，且磁感应强度的大小分别为B 1、B 2，速度选择器中匀强电场的电场强度大小为E 。

不计粒子的重力以及它们之间的相互作用，则（ ）A ．速度选择器中的电场方向向右，且三种粒子均带正电B ．三种粒子的速度大小均为E B 2C ．如果三种粒子的电荷量相等，则打在P 3点的粒子质量最大D ．如果三种粒子的电荷量均为q ，且P 1、P 3的间距为Δx ，则打在P 1、P 3两点的粒子质量差为qB 1B 2Δx E2、如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零．如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A ．0 B.33B 0 C.233B 0 D ．2B 03、(多选)如图所示，在某空间的一个区域内有一直线PQ 与水平面成45°角，在PQ 两侧存在垂直于纸面且方向相反的匀强磁场，磁感应强度大小均为B 。

位于直线上的a点有一粒子源，能不断地水平向右发射速率不等的相同粒子，粒子带正电，电荷量为q，质量为m，所有粒子运动过程中都经过直线PQ上的b点，已知ab＝d，不计粒子重力及粒子相互间的作用力，则粒子的速率可能为()A.2qBd6m B．2qBd4m C.2qBd2m D．3qBdm4、（双选）如图所示，绝缘中空轨道竖直固定，圆弧段COD光滑，对应圆心角为120°，C、D两端等高，O为最低点，圆弧圆心为O′，半径为R；直线段AC，HD粗糙，与圆弧段分别在C、D端相切；整个装置处于方向垂直于轨道所在平面向里、磁感应强度为B的匀强磁场中，在竖直虚线MC左侧和ND右侧还分别存在着场强大小相等、方向水平向右和向左的匀强电场。

第7讲 电场和磁场的基本性质1．(2012·江苏单科， 1)真空中， A 、 B 两点与点电荷Q 的距离分别为r 和3r ， 则A 、 B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶9解析 由库仑定律F ＝kQ 1Q 2r 2和场强公式E ＝F q知点电荷在某点产生电场的电场强度E ＝kQ r2， 电场强度大小与该点到场源电荷的距离的二次方成反比， 则E A ∶E B ＝r 2B ∶r 2A ＝9∶1， 选项C 正确．答案 C2．(2013·江苏卷， 3)下列选项中的各14圆环大小相同， 所带电荷量已在图中标出， 且电荷均匀分布， 各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是解析 设14圆环的电荷在原点O 产生的电场强度为E 0， 根据电场强度叠加原理， 在坐标原点O 处， A 图的场强为E 0, B 图场强为2E 0 ， C 图场强为E 0， D 图场强为0， 因此本题答案为B.答案 B3．(2014·江苏卷，4)如图3－7－1所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低图3－7－1解析根据圆环的对称性可知，O点处的场强为零，又由正电荷在无限远处场强为零，故从O点沿x轴正方向，电场强度先增大，后减小，电势应逐渐降低，O点处的电势最高，故B项正确，A、C、D均错误．答案 B主要题型：选择题和计算题(计算题在第4、6讲已讲)，以选择题为主知识热点1．(1)库仑定律、电场强度、点电荷的场强，及场强的叠加．(2)电场强度、电势、电势能与电场线之间的关系．(3)带电粒子在匀强电场中的运动．(已讲)2．带电粒子在匀强磁场中的运动．(已讲)物理方法(1)矢量运算法(平行四边形定则) (2)模型法(3)对称法(4)守恒法(5)补偿法命题趋势(1)2015年高考，预计点电荷的场强，电场强度与电势(差)、电势能和电场线之间的关系以及电场力做功与电势能变化的关系仍会出现，并很可能会以选择题的形式进行考查．带电粒子在匀强电场中的运动有可能会以选择题或计算题的形式出现．(2)近三年江苏省高考试题没有单独考查安培力及安培力作用下导体的平衡及运动问题，预计在2015年高考中这部分内容应是考查的重点．热点一对电场强度的理解及计算1．(多选)(2014·全国卷新课标Ⅱ，19)关于静电场的电场强度和电势，下列说法正确的是( )A ．电场强度的方向处处与等电势面垂直B ．电场强度为零的地方， 电势也为零C ．随着电场强度的大小逐渐减小， 电势也逐渐降低D ．任一点的电场强度总是指向该点电势降落最快的方向解析 电场线与等势面垂直， 而电场强度的方向为电场线的方向， 故电场强度的方向与等势面垂直， 选项A 正确； 场强为零的地方电势不一定为零， 例如等量同种正电荷连线的中点处的场强为零但是电势大于零， 选项B 错误； 场强大小与电场线的疏密有关， 而沿着电场线的方向电势是降低的， 故随电场强度的大小逐渐减小， 电势不一定降低， 选项C 错误； 任一点的电场强度方向总是和电场线方向一致， 而电场线的方向是电势降落最快的方向， 选项D 正确．答案 AD2. (2014·武汉市部分学校调研)在孤立的点电荷产生的电场中有a 、 b 两点， a 点的电势为φa ， 场强大小为E a ， 方向与连线ab 垂直．b 点的电势为φb ， 场强大小为E b ， 方向与连线ab 的夹角为30°.则a 、 b 两点的场强大小及电势高低的关系是( )A ．φa ＞φb ， E a ＝E b 2B ．φa ＜φb ， E a ＝E b2C ．φa ＞φb ， E ＝4E bD ．φa ＜φb ，E a ＝4E b图3－7－2解析 将E a 、 E b 延长相交， 其交点为场源点电荷的位置， 由点电荷的场强公式E ＝kQ r2， 可得E a ＝4E b ； 分别过a 、 b 做等势面， 电场线由高的等势面指向低的等势面， 则φb ＞φa ， 选项D 正确． 答案 D3. 如图3－7－3所示， 在一正三角形ABC 的三个顶点处分别固定三个电荷量均为＋q 的点电荷， a 、 b 、 c 分别为三角形三边的中点， O 点为三角形三条中线的交点．选无穷远处为零电势面， 则下列说法中正确的是( )A ．a 点的电场强度为零、 电势不为零B ．b 、 c 两点的电场强度大小相等、 方向相反C ．a 、 b 、 c 三点的电场强度和电势均相同D ．O 点的电场强度一定为零， 电势一定不为零图3－7－3解析 由于电场强度是矢量， 根据矢量的叠加原理， 三角形底边B 、 C 两点的点电荷在a 点的合场强为零， 但三角形顶点A 处的点电荷会在a 处产生一个竖直向下的场强， 所以a 点的电场强度不为零， 由于三角形三个顶点的点电荷均为正点电荷， 所以a 、 b 、 c 、 O 点的电势均不为零，选项A错误；根据电场的叠加原理，三个点电荷在b点产生的场强方向沿Bb连线方向，在c点产生的场强方向沿Cc方向，所以在b、c两点处，三个点电荷所产生的场强大小相等方向不是相反的，选项B错误；由对称性可知，a、b、c三点的电场强度大小相等但方向不同，电势相同，选项C错误；根据矢量叠加原理和几何关系可知，B、C 两处的点电荷产生的场强一定与A处点电荷产生的场强大小相等、方向相反，所以O处的合场强一定为零，电势一定不为零，选项D 正确．答案 D4. (多选)如图3－7－4所示，图甲中MN为足够大的不带电的薄金属板．在金属板的右侧，距离为d的位置上放入一个电荷量为＋q的点电荷O，由于静电感应产生了如图所示的电场分布．P是金属板上的一点，P点与点电荷O之间的距离为r，几位同学想求出P点的电场强度的大小，但发现很难．他们经过仔细研究，从图乙所示的电场得到了一些启示，经过查阅资料他们知道：图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的．图乙中两异号点电荷电荷量的大小均为q，它们之间的距离为2d，虚线是两点电荷连线的中垂线．由此他们分别对P点的电势和电场强度作出以下判断，其中正确的是( )图3－7－4A ．P 点的电势为零B ．P 点的电势大于零C ．P 点电场强度的方向垂直于金属板向左， 大小为2kqd r3 D ．P 点电场强度的方向垂直于金属板向左， 大小为2kq r 2－d 2r3 解析 选项分两组， A 、 B 两项判断P 点电势， C 、 D 两项计算P 点场强．金属板MN 接地， 电势为零， 则金属板上P 点电势为零， A 正确、 B 错误；类比图乙中的电场线方向可知， 金属板所在位置及P 点场强方向均垂直于金属板向左， 大小由等量异种电荷分别在中垂线上产生的场强叠加得知， 由于对称， 带电荷量分别为＋q 和－q 的点电荷在P 点产生的场强大小均为E ＋＝E －＝k q r 2， 由相似三角形关系得E E ＋＝2d r， 解得E ＝2kqd r3， C 正确、 D 错误． 答案 AC1．高考对电场强度的考查， 往往会和对电势的考查结合在一起进行， 目的就是刻意对考生制造思维上的混乱， 以此来考查考生对物理基本概念的区分和辨别能力．2．解决此类问题的关键就是要明确电场强度是矢量，其运算规则为平行四边形定则；而电势为标量，其运算规则为代数运算规则．3．常用的思维方法——对称法．热点二电场性质的理解与应用5．(2014·淮安市高三考前信息卷)如图3－7－5所示，椭圆ABCD 处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA＝14 VφB ＝3 V、φC＝－7 V，由此可得D点的电势为( )A．8 V B．6 V C．4 V D．2 V图3－7－5解析A、B、C、D顺次相连将组成菱形，由公式U＝Ed可知，φA －φB＝φD－φC或φA－φD＝φB－φC，解得φD＝4 V．选项C正确. 答案 C6．(2014·徐州市高三检测)在地面上插入一对电极M和N，将两个电极与直流电源相连，大地中形成恒定电流和恒定电场．恒定电场的基本性质与静电场相同，其电场线分布如图3－7－6所示，P、Q 是电场中的两点．下列说法正确的是( )图3－7－6A．P点场强比Q点场强大B．P点电势比Q点电势高C．P点电子的电势能比Q点电子的电势能大D．电子沿直线从N到M的过程中所受电场力恒定不变解析因为电场线密集处场强大，所以P点场强小于Q点场强，选项A错误；因为沿电场线电势降低，所以P点电势高于Q点电势，选项B正确；根据“负电荷在电势高处电势能低”，可知P点电子的电势能比Q点电子的电势能小，选项C错误；沿直线从N到M 的过程中，电场线先逐渐变稀疏，然后变密集，故此过程中，电子所受电场力先减后增，选项D错误．答案 B7．(2014·山东卷，19)如图3－7－7所示，半径为R的均匀带正电薄球壳，其上有一小孔A.已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样．一带正电的试探电荷(不计重力)从球心以初动能E k0沿OA方向射出．下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是( )图3－7－7解析壳内场强处处为零，试探电荷在壳内运动时动能不变，排除选项C、D；由动能定理可得，ΔE kΔr＝F，即在E－r图象中图线切线的斜率数值上等于电场力的大小，距离球壳越远试探电荷所受电场力越小，图象的斜率越小，正确选项为A.答案 A8．(多选) (2014·全国卷新课标Ⅰ，21)如图3－7－8，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φP＝φF，点电荷Q 在M 、 N 、 P 三点所在平面内， 则( )A ．点电荷Q 一定在MP 的连线上B ．连接PF 的线段一定在同一等势面上C ．将正试探电荷从P 点搬运到N 点， 电场力做负功D ．φP 大于φM图3－7－8解析 作∠MNP 的角平分线交MP 于G ， 则MG ＝GN 又因φM ＝φN ， 所以点电荷Q 应放在G 点， 选项A 正确； 点电荷的等势面为球面， 所以选项B 错； 沿电场线的方向电势降低， 所以φP >φM ， φP >φN ， 故将正电荷从P 点搬运到N 点， 电场力做正功．选项D 正确， C 错误．答案 AD判断电场性质的常用方法(1)判断场强强弱⎩⎪⎨⎪⎧ 根据电场线或等势面的疏密根据公式E ＝k Q r 2和场强叠加原理(2)判断电势高低⎩⎪⎨⎪⎧ 根据电场线的方向根据φ＝E p q(3)判断电势能大小⎩⎪⎨⎪⎧根据E p ＝qφ根据ΔE p ＝－W 电，由电场力做功情况判断热点三 安培力及安培力作用下导体的平衡与运动9．(多选)(2014·浙江卷， 20)如图3－7－9甲所示， 两根光滑平行导轨水平放置， 间距为L ， 其间有竖直向下的匀强磁场， 磁感应强度为B .垂直于导轨水平对称放置一根均匀金属棒．从t ＝0时刻起， 棒上有如图乙所示的持续交变电流I ， 周期为T ， 最大值为I m ， 图甲中I 所示方向为电流正方向．则金属棒( )图3－7－9A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功解析由I－t图可知，安培力随时间的变化关系与之相同．所以金属棒先向右匀加速运动，再做向右匀减速运动，然后重复运动，故选项A、B、C均正确．安培力先做正功，后做负功，故选项D错．答案ABC图3－7－1010．(多选)在竖直向下的匀强磁场中，“Γ”型金属导轨间距为0.5 m，右段在水平面内，左段竖直，如图3－7－10所示．两根质量均为0.06 kg的导体棒分别放在水平段和竖直段，并通过绝缘细线跨过定滑轮P 相连，导轨水平段光滑，导体棒cd与导轨竖直段间动摩擦因数为0.4.闭合开关S，发现两导体棒静止在导轨上，则下列各组磁感应强度的大小和电流值能满足要求的是( )A．B＝0.5 T，I＝2 A B．B＝0.5 T，I＝1 AC．B＝1.0 T，I＝1.5 A D．B＝0.8 T，I＝2.6 A解析 要使两导体棒静止在轨道上， 则ab 、 cd 受力平衡， ab 所受安培力水平向右， 细线的拉力水平向左， 大小F ＝F A ＝BIl ； cd 所受四个力如图所示， 其中静摩擦力的方向可能竖直向上或竖直向下，因此有F N ＝BIl ， F ±μF N －mg ＝0， 联立解得BI ＝mg l 1±μ， 代入数据解得0.857 T·A≤BI ≤2 T·A， 四组选项中BI 在此范围内的是A 、C.答案 AC11.美国研发的强力武器轨道电磁炮在前日的试射中， 将炮弹以5倍音速， 击向200公里外目标， 射程为海军常规武器的10倍， 且破坏力惊人．电磁炮原理如图3－7－11所示， 若炮弹质量为m ， 水平轨道长L ， 宽为d ， 轨道摩擦不计， 炮弹在轨道上做匀加速运动．要使炮弹达到5倍音速(设音速为v )， 则( )图3－7－11A ．炮弹在轨道上的加速度为v 22LB ．磁场力做的功为52mv 2 C ．磁场力做功的最大功率为125mv 32LD ．磁场力的大小为25mdv 22L 解析 炮弹在轨道上做初速度为零的匀加速直线运动， 由公式“v 2＝2ax ”得a ＝5v 22L ， A 错误； 不计摩擦， 磁场力做的功等于炮弹增加的动能， 即W ＝12m (5v )2＝25mv 22， B 错误； 由动能定理得BIdL ＝12m (5v )2， 磁场力的大小BId ＝m 5v 22L ， 则磁场力的最大功率P m ＝BId ·(5v )＝m 5v 22L·(5v )＝125mv 32L， C 正确、 D 错误． 答案 C 12．(2014·重庆卷， 8)某电子天平原理如图3－7－12所示， E 形磁铁的两侧为N 极， 中心为S 极， 两极间的磁感应强度大小均为B ， 磁极宽度均为L ， 忽略边缘效应， 一正方形线圈套于中心磁极， 其骨架与秤盘连为一体， 线圈两端C 、 D 与外电路连接， 当质量为m 的重物放在秤盘上时， 弹簧被压缩， 秤盘和线圈一起向下运动(骨架与磁极不接触)， 随后外电路对线圈供电， 秤盘和线圈恢复到未放重物时的位置并静止， 由此时对应的供电电流I 可确定重物的质量．已知线圈匝数为n ， 线圈电阻为R ， 重力加速度为g .问：图3－7－12(1)线圈向下运动过程中， 线圈中感应电流是从C 端还是从D 端流出？(2)供电电流I 是从C 端还是从D 端流入？ 求重物质量与电流的关系．(3)若线圈消耗的最大功率为P ， 该电子天平能称量的最大质量是多少？解析 (1)由右手定则可知线圈向下运动， 感应电流从C 端流出．(2)设线圈受到的安培力为F A ， 外加电流从D 端流入．由F A ＝mg ①和F A ＝2nBIL ②得m ＝2nBL g I ③ (3)设称量最大质量为m 0，由m ＝2nBL gI ④ 和P ＝I 2R ⑤得m 0＝2nBL g P R⑥ 答案 (1)电流从C 端流出(2)从D 端流入 m ＝2nBL g I (3)2nBL g P R安培力作用下的平衡与运动问题的求解思路：热点四 带电粒子在磁场中运动的临界极值问题图3－7－1313．(多选)(2014·领航高考冲刺卷三)在磁感应强度大小为B 、 方向垂直纸面向里的正方形(边长为l )匀强磁场区域， ab 边和cd 边为挡板， 从ad 边中点O 垂直磁场射入一带电粒子， 速度大小为v 0， 方向与ad 边夹角为30°， 如图3－7－13所示， 已知粒子的电荷量为q 、 质量为m (重力不计)．则下列说法正确的是( )A ．若粒子带负电， 粒子恰能从d 点射出磁场， 则v 0＝qBl 2mB ．若粒子带正电， 粒子恰不碰到cd 挡板， 则v 0＝qBl 2mC ．若粒子带正电， 粒子恰能从b 点射出磁场， 则v 0＝qBl mD ．若粒子带正电， 粒子能从ad 边射出磁场， 则v 0的最大值v 0m ＝qBl 3m解析 当粒子带负电， 且恰能从d 点射出磁场时， 如图所示， R ＝l2， 由qv 0B ＝mv 20R ， 得v 0＝qBl 2m， A 对， 若粒子带正电， 粒子恰不碰到cd 挡板时， R －R c os 60°＝l2， 解得R ＝l ， 同理得v 0＝qBl m， B 错； 若粒子带正电， 由几何关系可知， 粒子不可能恰好从b 点射出磁场， C 错； 若粒子带正电， 粒子能从ad 边射出磁场而不碰ab 板， 如图所示， 由几何关系得R ＝l3， 所以v 0m ＝qBl 3m， D 正确． 答案 AD图3－7－1414．(2014·长春市调研测试)如图3－7－14所示， 三角形区域磁场的三个顶点a 、 b 、 c 在直角坐标系内的坐标分别为(0,2 3 cm)、 (－2 cm,0)、 (2 cm ， 0)， 磁感应强度B ＝4×10－4T ， 大量比荷q m ＝2.5×105 C/kg 不计重力的正离子， 从O 点以相同的速率v ＝2 3 m/s 沿不同方向垂直磁场射入该磁场区域．求：(1)离子运动的半径．(2)从ac 边离开磁场的离子， 离开磁场时距c 点最近的位置坐标．(3)从磁场区域射出的离子中， 在磁场中运动的最长时间．解析 (1)由qvB ＝m v 2R 得， R ＝mv qB， 代入数据可解得： R ＝2 3 cm(2)设从ac 边离开磁场的离子距c 最近的点的坐标为M (x ， y )， M 点为以a 为圆心， 以aO 为半径的圆周与ac 的交点则x ＝R sin 30°＝ 3 cmy ＝R －R cos 30°＝(23－3)cm离c 最近的点的坐标为M [ 3 cm ， (23－3)cm](3)依题意知， 所有离子的轨道半径相同， 则可知弦越长， 对应的圆心角越大．易知从a 点离开磁场的离子在磁场中运动时间最长， 其轨迹所对的圆心角为60°T ＝2πm Bq ＝π50s t ＝T 6＝π300s 答案 (1)2 3 cm (2)[ 3 cm ， (23－3)cm](3)π300s1．求解这类问题的方法技巧解决带电粒子在磁场中运动的临界问题， 关键在于运用动态思维， 寻找临界点， 确定临界状态， 根据粒子的速度方向找出半径方向， 同时由磁场边界和题设条件画好轨迹，定好圆心，建立几何关系．2．带电粒子在有界磁场中运动临界问题的三种几何关系(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．(2)当粒子的运动速率v一定时，粒子经过的弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长．(3)当粒子的运动速率v变化时，带电粒子在匀强磁场中的运动轨迹对应的圆心角越大，其在磁场中的运动时间越长．高考命题热点7.根据粒子运动的轨迹、电场线(等势面)进行相关问题的判断带电粒子运动轨迹类问题分析的关键是运用曲线运动的知识(受力特征：合外力指向凹侧；运动特征：速度方向沿切向)找出电场力的方向，进而判断出场强方向或电场力做功情况，一系列问题就迎刃而解．(1)确定受力方向的依据①曲线运动的受力特征：带电粒子受力总指向曲线的凹侧；②电场力方向与场强方向的关系：正电荷的受力方向与场强方向同向，负电荷则相反；③场强方向与电场线或等势面的关系：电场线的切线方向或等势面的法线方向为电场强度的方向．(2)比较加速度大小的依据： 电场线或等差等势面越密⇒E 越大⇒F ＝qE 越大⇒a ＝qE m越大． (3)判断加速或减速的依据： 电场力与速度成锐角(钝角)， 电场力做正功(负功)， 速度增加(减少)．【典例】 (6分)如图3－7－15所示， 实线表示电场线， 虚线表示带电粒子只在电场力作用下的运动轨迹， a 、 b 为其运动轨迹上的两点， 可以判定( )A ．粒子在a 点的速度大于在b 点的速度B ．粒子在a 点的加速度大于在b 点的加速度C ．粒子一定带正电荷D ．粒子在a 点的电势能大于在b 点的电势能图3－7－15审题流程解析该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减少，A错、D对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，选项B错；因电场线方向不确定，所以粒子的电性不确定，C选项错误．(假设粒子由b向a运动同样可得出结论)答案 D当带电粒子在电场中的运动轨迹是一条与电场线、等势线都不重合的曲线时，这种现象简称为“拐弯现象”，其实质为“运动与力”的关系．运用“牛顿运动定律、功和能”的知识分析：(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧)，从二者的夹角情况来分析带电粒子做曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题目中相互制约的三个方面．若已知其中一个，可分析判定各待求量；若三个都不知(三不知)，则要用“假设法”进行分析．(6分)如图3－7－16所示，带电粒子在电场中只受电场力作用时沿虚线从a运动到b，运动轨迹ab为一条抛物线，则下列判断正确的是( )A．若直线MN为一条电场线，则电场线方向由N指向MB．若直线MN为一条电场线，则粒子的动能增大C．若直线MN为一个等势面，则粒子的速度不可平行MND．若直线MN为一个等势面，则粒子的电势能减小图3－7－16解析若直线MN为一条电场线，则带电粒子所受电场力沿NM方向，可以判断电场力对粒子做负功，粒子的动能减小，但由于带电粒子的电性未知，因此不能确定电场强度的方向，A、B错；若直线MN 为一个等势面，粒子速度方向垂直于场强方向时平行于等势面，C错；若直线MN为一个等势面，电场力方向垂直于等势面指向轨迹凹侧，与速度间夹角小于90°做正功，粒子的电势能减小，D对．答案 D一、单项选择题1．(2014·宿迁市高三摸底考试)图3－7－17不带电导体P置于电场中，其周围电场线分布如图3－7－17所示，导体P表面处的电场线与导体表面垂直，a、b为电场中的两点，则( )A．a点电场强度小于b点电场强度B．a点电势低于b点的电势C．负检验电荷在a点的电势能比在b点的大D．正检验电荷从a点移到b点的过程中，电场力做正功解析电场线密集的地方场强大，则a点电场强度大于b点电场强度，选项A错误；沿电场线方向电势降低，则a点电势高于P点电势，P 点电势高于b点电势，选项B错误；负检验电荷在电势较高的地方电势能较小，选项C错误；正检验电荷在电势较高的地方电势能较大，正检验电荷从a点移到b点的过程中，电势能减小，电场力做正功，选项D正确．答案 D2．航母舰载机的起飞一般有两种方式：滑跃式(辽宁舰)和弹射式．弹射起飞需要在航母上安装弹射器，我国国产航母将安装电磁弹射器，其工作原理与电磁炮类似．用强迫储能器代替常规电源，它能在极短时间内释放所储存的电能，由弹射器转换为飞机的动能而将其弹射出去．如图3－7－18所示是电磁弹射器简化原理图，平行金属导轨与强迫储能器连接，相当于导体棒的推进器ab跨放在平行导轨PQ、MN上，匀强磁场垂直于导轨平面，闭合开关S，强迫储能器储存的电能通过推进器释放，使推进器受到磁场的作用力平行导轨向前滑动，推动飞机使飞机获得比滑跃起飞时大得多的加速度，从而实现短距离起飞的目标．对于电磁弹射器，下列说法正确的是(不计一切摩擦和电阻消耗的能量)( )图3－7－18A．强迫储能器上端为正极B．导轨宽度越大，飞机能获得的加速度越大C．强迫储能器储存的能量越多，飞机被加速的时间越长D．飞机的质量越大，离开弹射器时的动能越大解析由左手定则可判断，通过ab的电流方向为由b到a，所以强迫储能器上端为负极，A错误；ab所受安培力F＝BIL与其有效长度成正比，故导轨宽度越大，推进器ab受到的安培力越大，飞机能获得的加速度越大，B正确；强迫储能器储存的能量越多，飞机能获得的动能越大，但加速时间受滑轨长度、飞机获得的加速度等影响，若滑轨长度一定，加速度越大，加速时间越短，C错误；由能量的转化和守恒定律可知，飞机离开弹射器时的动能取决于强迫储能器储存的能量，D错误．答案 B图3－7－193．(2014·武汉市调研考试)将等量的正、负电荷分别放在正方形的四个顶点上(如图3－7－19所示)．O点为该正方形对角线的交点，直线段AB通过O点且垂直于该正方形，OA＞OB，以下对A、B两点的电势和场强的判断，正确的是( )A．A点场强小于B点场强B．A点场强大于B点场强C．A点电势等于B点电势D．A点电势高于B点电势解析由电荷的对称分布关系可知AB直线上的电场强度为0，所以选项AB错误；同理将一电荷从A移动到B电场力做功为0，AB电势差为0，因此A点电势等于B点电势，选项C正确，D错误；因此答案选C.答案 C图3－7－204．(2014·山东名校高考冲刺卷二)如图3－7－20所示，a、b是x 轴上关于O点对称的两点，c、d是y轴上关于O点对称的两点，a、b两点上固定一对等量异种点电荷，带正电的检验电荷仅在电场力的作用下从c点沿曲线运动到d点，以下说法正确的是( )A．将检验电荷放在O点时受到的电场力为零B．检验电荷由c点运动到d点时速度先增大后减小C．c、d两点电势相等，电场强度大小相等D．检验电荷从c运动到d的过程中，电势能先减少后增加解析由带正电荷的检验电荷的轨迹可判断出a处为负电荷，b处为正电荷，检验电荷从c到d的过程中，速度先减小后增大，电势能先增加后减少，选项B、D均错；电荷在O点受到的电场力不为零，选项A错；根据等量异种电荷电场的分布及对称性可知选项C正确．答案 C5．(2014·河北省衡水中学调研)如图3－7－21甲所示，真空中有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标原点，沿半径方向建立x轴．理论分析表明，x轴上各点的场强随x变化关系如图乙所示，则( )。

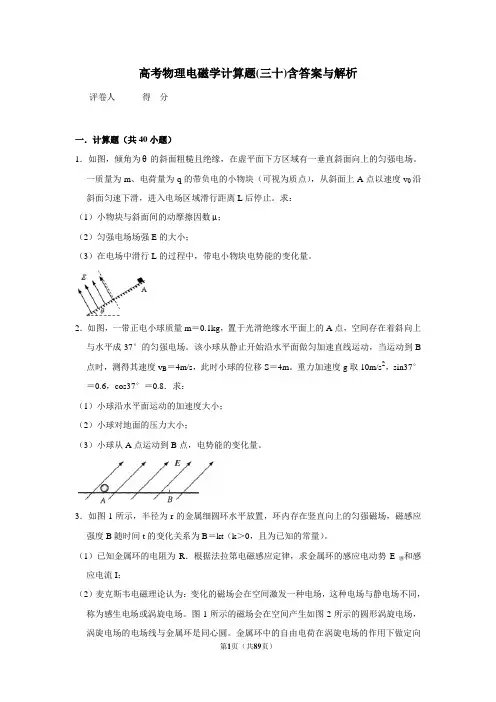

高考物理电磁学计算题(三十)含答案与解析评卷人得分一．计算题（共40小题）1．如图，倾角为θ的斜面粗糙且绝缘，在虚平面下方区域有一垂直斜面向上的匀强电场。

一质量为m、电荷量为q的带负电的小物块（可视为质点），从斜面上A点以速度v0沿斜面匀速下滑，进入电场区域滑行距离L后停止。

求：（1）小物块与斜面间的动摩擦因数μ；（2）匀强电场场强E的大小；（3）在电场中滑行L的过程中，带电小物块电势能的变化量。

2．如图，一带正电小球质量m＝0.1kg，置于光滑绝缘水平面上的A点，空间存在着斜向上与水平成37°的匀强电场。

该小球从静止开始沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B＝4m/s，此时小球的位移S＝4m。

重力加速度g取10m/s2，sin37°＝0.6，cos37°＝0.8．求：（1）小球沿水平面运动的加速度大小；（2）小球对地面的压力大小；（3）小球从A点运动到B点，电势能的变化量。

3．如图1所示，半径为r的金属细圆环水平放置，环内存在竖直向上的匀强磁场，磁感应强度B随时间t的变化关系为B＝kt（k＞0，且为已知的常量）。

（1）已知金属环的电阻为R．根据法拉第电磁感应定律，求金属环的感应电动势E感和感应电流I；（2）麦克斯韦电磁理论认为：变化的磁场会在空间激发一种电场，这种电场与静电场不同，称为感生电场或涡旋电场。

图1所示的磁场会在空间产生如图2所示的圆形涡旋电场，涡旋电场的电场线与金属环是同心圆。

金属环中的自由电荷在涡旋电场的作用下做定向运动，形成了感应电流。

涡旋电场力F充当非静电力，其大小与涡旋电场场强E的关系满足F＝qE．如果移送电荷q时非静电力所做的功为W，那么感应电动势E感＝。

a．请推导证明：金属环上某点的场强大小为E＝kr；b．经典物理学认为，金属的电阻源于定向运动的自由电子与金属离子（即金属原子失去电子后的剩余部分）的碰撞。

在考虑大量自由电子的统计结果时，电子与金属离子的碰撞结果可视为导体对电子有连续的阻力，其大小可表示为f＝bv（b＞0，且为已知的常量）。

专题分层突破练9 带电粒子在复合场中的运动A组1.(多选)如图所示为一磁流体发电机的原理示意图,上、下两块金属板M、N水平放置且浸没在海水里,金属板面积均为S=1×103m2,板间距离d=100 m,海水的电阻率ρ=0.25 Ω·m。

在金属板之间加一匀强磁场,磁感应强度B=0.1 T,方向由南向北,海水从东向西以速度v=5 m/s流过两金属板之间,将在两板之间形成电势差。

下列说法正确的是( )A.达到稳定状态时,金属板M的电势较高B.由金属板和流动海水所构成的电源的电动势E=25 V,内阻r=0.025 ΩC.若用此发电装置给一电阻为20 Ω的航标灯供电,则在8 h内航标灯所消耗的电能约为3.6×106JD.若磁流体发电机对外供电的电流恒为I,则Δt时间内磁流体发电机内部有电荷量为IΔt的正、负离子偏转到极板2.(重庆八中模拟)质谱仪可用于分析同位素,其结构示意图如图所示。

一群质量数分别为40和46的正二价钙离子经电场加速后(初速度忽略不计),接着进入匀强磁场中,最后打在底片上,实际加速电压U通常不是恒定值,而是有一定范围,若加速电压取值范围是(U-ΔU,U+ΔU),两种离子打在底的值约为片上的区域恰好不重叠,不计离子的重力和相互作用,则ΔUU( )A.0.07B.0.10C.0.14D.0.173.在第一象限(含坐标轴)内有垂直xOy平面周期性变化的均匀磁场,规定垂直xOy平面向里的磁场方向为正方向,磁场变化规律如图所示,磁感应强度的大小为B0,变化周期为T0。

某一带正电的粒子质量为m、电荷量为q,在t=0时从O点沿x轴正方向射入磁场中并只在第一象限内运动,若要求粒子在t=T0时距x轴最远,则B0= 。

4.(福建龙岩一模)如图所示,在xOy平面(纸面)内,x>0区域存在方向垂直纸面向外的匀强磁场,第三象限存在方向沿、电荷量为q的带正电粒子(不计重力),以大小为v、方向与y轴正方向夹角θ=60°的速度沿纸面从坐标为(0,√3L)的P1点进入磁场中,然后从坐标为(0,-√3L)的P2点进入电场区域,最后从x轴上的P3点(图中未画出)垂直于x轴射出电场。

⾼考物理带电粒⼦在磁场中的运动解题技巧（超强）及练习题（含答案）及解析⾼考物理带电粒⼦在磁场中的运动解题技巧(超强)及练习题(含答案)及解析⼀、带电粒⼦在磁场中的运动专项训练1．如图所⽰为电⼦发射器原理图，M 处是电⼦出射⼝，它是宽度为d 的狭缝．D 为绝缘外壳，整个装置处于真空中，半径为a 的⾦属圆柱A 可沿半径向外均匀发射速率为v 的电⼦；与A 同轴放置的⾦属⽹C 的半径为2a.不考虑A 、C 的静电感应电荷对电⼦的作⽤和电⼦之间的相互作⽤，忽略电⼦所受重⼒和相对论效应，已知电⼦质量为m ，电荷量为e.(1)若A 、C 间加速电压为U ，求电⼦通过⾦属⽹C 发射出来的速度⼤⼩v C ；(2)若在A 、C 间不加磁场和电场时，检测到电⼦从M 射出形成的电流为I ，求圆柱体A 在t 时间内发射电⼦的数量N.(忽略C 、D 间的距离以及电⼦碰撞到C 、D 上的反射效应和⾦属⽹对电⼦的吸收)(3)若A 、C 间不加电压，要使由A 发射的电⼦不从⾦属⽹C 射出，可在⾦属⽹内环形区域加垂直于圆平⾯向⾥的匀强磁场，求所加磁场磁感应强度B 的最⼩值．【答案】(1)22e eUv v m=+4alt N ed π=(3) 43mv B ae = 【解析】【分析】（1）根据动能定理求解求电⼦通过⾦属⽹C 发射出来的速度⼤⼩；（2）根据=neI t求解圆柱体A 在时间t 内发射电⼦的数量N ；（3）使由A 发射的电⼦不从⾦属⽹C 射出，则电⼦在 CA 间磁场中做圆周运动时，其轨迹圆与⾦属⽹相切，由⼏何关系求解半径，从⽽求解B. 【详解】（1）对电⼦经 CA 间的电场加速时，由动能定理得221122e e U mv mv =- 解得：22e eUv v m=+（2）设时间t 从A 中发射的电⼦数为N ，由M ⼝射出的电⼦数为n ，则 =ne I t224d dNn N a aππ==?解得4alt Nedπ=（3）电⼦在 CA 间磁场中做圆周运动时，其轨迹圆与⾦属⽹相切时，对应的磁感应强度为B．设此轨迹圆的半径为r，则222(2)a r r a-=+2vBev mr=解得：43mv Bae =2．如图所⽰，MN为绝缘板，CD为板上两个⼩孔，AO为CD的中垂线，在MN的下⽅有匀强磁场，⽅向垂直纸⾯向外(图中未画出)，质量为m电荷量为q的粒⼦(不计重⼒)以某⼀速度从A点平⾏于MN的⽅向进⼊静电分析器，静电分析器内有均匀辐向分布的电场(电场⽅向指向O点)，已知图中虚线圆弧的半径为R，其所在处场强⼤⼩为E，若离⼦恰好沿图中虚线做圆周运动后从⼩孔C垂直于MN进⼊下⽅磁场．()1求粒⼦运动的速度⼤⼩；()2粒⼦在磁场中运动，与MN板碰撞，碰后以原速率反弹，且碰撞时⽆电荷的转移，之后恰好从⼩孔D进⼊MN上⽅的⼀个三⾓形匀强磁场，从A点射出磁场，则三⾓形磁场区域最⼩⾯积为多少？MN上下两区域磁场的磁感应强度⼤⼩之⽐为多少？()3粒⼦从A点出发后，第⼀次回到A点所经过的总时间为多少？【答案】（1EqRm（2）212R；11n+；（3）2πmREq【解析】【分析】【详解】（1）由题可知，粒⼦进⼊静电分析器做圆周运动，则有：2mv EqR=解得：EqRvm=（2）粒⼦从D到A匀速圆周运动，轨迹如图所⽰：由图⽰三⾓形区域⾯积最⼩值为：22RS=在磁场中洛伦兹⼒提供向⼼⼒，则有：2mvBqvR=得：mvRBq=设MN下⽅的磁感应强度为B1，上⽅的磁感应强度为B2，如图所⽰：若只碰撞⼀次，则有：112R mvRB q==22mvR RB q==故2112B B = 若碰撞n 次，则有：111R mv R n B q==+ 22mvR R B q==故2111B B n =+ （3）粒⼦在电场中运动时间：1242R mRt v Eqππ== 在MN 下⽅的磁场中运动时间：211122n m mRt R R v EqR Eqπππ+=== 在MN 上⽅的磁场中运动时间：232142R mRt v Eqππ=?=总时间：1232mRt t t t Eqπ=++=3．空间中存在⽅向垂直于纸⾯向⾥的匀强磁场，磁感应强度为B ，⼀带电量为+q 、质量为m 的粒⼦，在P 点以某⼀初速开始运动，初速⽅向在图中纸⾯内如图中P 点箭头所⽰．该粒⼦运动到图中Q 点时速度⽅向与P 点时速度⽅向垂直，如图中Q 点箭头所⽰．已知P 、Q 间的距离为L ．若保持粒⼦在P 点时的速度不变，⽽将匀强磁场换成匀强电场，电场⽅向与纸⾯平⾏且与粒⼦在P 点时速度⽅向垂直，在此电场作⽤下粒⼦也由P 点运动到Q 点．不计重⼒．求：（1）电场强度的⼤⼩．（2）两种情况中粒⼦由P 运动到Q 点所经历的时间之⽐．【答案】22B qLE m=；2B E t t π=【解析】【分析】【详解】（1）粒⼦在磁场中做匀速圆周运动，以v 0表⽰粒⼦在P 点的初速度，R 表⽰圆周的半径，则有200v qv B m R= 由于粒⼦在Q点的速度垂直它在p 点时的速度，可知粒⼦由P 点到Q 点的轨迹为14圆周，故有2R =以E 表⽰电场强度的⼤⼩，a 表⽰粒⼦在电场中加速度的⼤⼩，t E 表⽰粒⼦在电场中由p 点运动到Q 点经过的时间，则有qE ma = ⽔平⽅向上：212E R at =竖直⽅向上：0E R v t =由以上各式，得 22B qL E m= 且E mt qB = （2）因粒⼦在磁场中由P 点运动到Q 点的轨迹为14圆周，即142Bt T m qB π== 所以2B E t t π4．如图所⽰，两块平⾏⾦属极板MN ⽔平放置，板长L =" 1" m ．间距d =3m ，两⾦属板间电压U MN = 1×104V ；在平⾏⾦属板右侧依次存在ABC 和FGH 两个全等的正三⾓形区域，正三⾓形ABC 内存在垂直纸⾯向⾥的匀强磁场B 1，三⾓形的上顶点A 与上⾦属板M 平齐，BC 边与⾦属板平⾏，AB 边的中点P 恰好在下⾦属板N 的右端点；正三⾓形FGH 内存在垂直纸⾯向外的匀强磁场B 2，已知A 、F 、G 处于同⼀直线上．B 、C 、H 也处于同⼀直线上．AF 两点距离为23m ．现从平⾏⾦属极板MN 左端沿中⼼轴线⽅向⼊射⼀个重⼒不计的带电粒⼦，粒⼦质量m = 3×10-10kg ，带电量q = +1×10-4C ，初速度v 0= 1×105m/s ．(1)求带电粒⼦从电场中射出时的速度v 的⼤⼩和⽅向(2)若带电粒⼦进⼊中间三⾓形区域后垂直打在AC 边上，求该区域的磁感应强度B 1(3)若要使带电粒⼦由FH 边界进⼊FGH 区域并能再次回到FH 界⾯，求B 2应满⾜的条件．【答案】（1）52310/m s ?；垂直于AB ⽅向出射．（2）33T （3）23T + 【解析】试题分析：（1）设带电粒⼦在电场中做类平抛运动的时间为t ，加速度为a ，则：U qma d =解得：102310/qU a m s md ==? 50110Lt s v -==? 竖直⽅向的速度为：v y ＝at ＝3×105m/s 射出时速度为：22502310/y v v v m s =+=速度v 与⽔平⽅向夹⾓为θ，03tan y v v θ==，故θ=30°，即垂直于AB ⽅向出射．（2）带电粒⼦出电场时竖直⽅向的偏转的位移21322d y at m ===，即粒⼦由P 1点垂直AB 射⼊磁场，由⼏何关系知在磁场ABC 区域内做圆周运动的半径为12cos303d R m ==11v B qv m R =知：113310mv B T qR == （3）分析知当轨迹与边界GH 相切时，对应磁感应强度B 2最⼤，运动轨迹如图所⽰：由⼏何关系得：221sin 60R R += 故半径2(233)R m =⼜222v B qv m R =故2235B T +=所以B 2应满⾜的条件为⼤于235T +．考点：带电粒⼦在匀强磁场中的运动.5．如图所⽰,在平⾯直⾓坐标系xOy 平⾯内,直⾓三⾓形abc 的直⾓边ab 长为6d ，与y 轴重合,∠bac=30°,中位线OM 与x 轴重合,三⾓形内有垂直纸⾯向⾥的匀强磁场．在笫⼀象限内,有⽅向沿y 轴正向的匀强电场,场强⼤⼩E 与匀强磁场磁感应强度B 的⼤⼩间满⾜E=v 0B ．在x=3d 的N 点处,垂直于x 轴放置⼀平⾯荧光屏.电⼦束以相同的初速度v 0从y 轴上－3d≤y≤0的范围内垂直于y 轴向左射⼊磁场,其中从y 轴上y=－2d 处射⼊的电⼦,经磁场偏转后,恰好经过O 点．电⼦质量为m,电量为e,电⼦间的相互作⽤及重⼒不计．求 (1)匀强磁杨的磁感应强度B(2)电⼦束从y 轴正半轴上射⼊电场时的纵坐标y 的范围; (3)荧光屏上发光点距N 点的最远距离L【答案】（1）0mv ed ；（2）02y d ≤≤；（3）94d ；【解析】(1)设电⼦在磁场中做圆周运动的半径为r ；由⼏何关系可得r =d电⼦在磁场中做匀速圆周运动洛伦兹⼒提供向⼼⼒，由⽜顿第⼆定律得：20v ev B m r=解得：0mv B ed=(2)当电⼦在磁场中运动的圆轨迹与ac 边相切时，电⼦从+ y 轴射⼊电场的位置距O 点最远，如图甲所⽰.设此时的圆⼼位置为O '，有：sin 30rO a '=3OO d O a ='-' 解得OO d '=即从O 点进⼊磁场的电⼦射出磁场时的位置距O 点最远所以22m y r d ==电⼦束从y 轴正半轴上射⼊电场时的纵坐标y 的范围为02y d ≤≤设电⼦从02y d ≤≤范围内某⼀位置射⼊电场时的纵坐标为y ，从ON 间射出电场时的位置横坐标为x ，速度⽅向与x 轴间夹⾓为θ，在电场中运动的时间为t ，电⼦打到荧光屏上产⽣的发光点距N 点的距离为L ，如图⼄所⽰：根据运动学公式有：0x v t =212eE y t m=y eE v t m=tan y v v θ=tan 3Ld xθ=- 解得：(32)2L d y y =即98y d =时，L 有最⼤值解得：94L d =当322d y y -=【点睛】本题属于带电粒⼦在组合场中的运动，粒⼦在磁场中做匀速圆周运动，要求能正确的画出运动轨迹，并根据⼏何关系确定某些物理量之间的关系；粒⼦在电场中的偏转经常⽤化曲为直的⽅法，求极值的问题⼀定要先找出临界的轨迹，注重数学⽅法在物理中的应⽤．6．在如图所⽰的xoy 坐标系中，⼀对间距为d 的平⾏薄⾦属板竖直固定于绝缘底座上，底座置于光滑⽔平桌⾯的中间，极板右边与y 轴重合，桌⾯与x 轴重合，o 点与桌⾯右边相距为74d，⼀根长度也为d 的光滑绝缘细杆⽔平穿过右极板上的⼩孔后固定在左极板上，杆离桌⾯⾼为1.5d ，装置的总质量为3m ．两板外存在垂直纸⾯向外、磁感应强度为B 的匀强磁场和匀强电场（图中未画出），假设极板内、外的电磁场互不影响且不考虑边缘效应．有⼀个质量为m 、电量为+q 的⼩环（可视为质点）套在杆的左端，给极板充电，使板内有沿x 正⽅向的稳恒电场时，释放⼩环，让其由静⽌向右滑动，离开⼩孔后便做匀速圆周运动，重⼒加速度取g ．求：（1）环离开⼩孔时的坐标值；（2）板外的场强E 2的⼤⼩和⽅向；（3）讨论板内场强E 1的取值范围，确定环打在桌⾯上的范围．【答案】（1）环离开⼩孔时的坐标值是-14d ；（2）板外的场强E 2的⼤⼩为mgq，⽅向沿y 轴正⽅向；（3）场强E 1的取值范围为223 68qB d qB dm m～，环打在桌⾯上的范围为1744d d -～．【解析】【详解】（1）设在环离开⼩孔之前，环和底座各⾃移动的位移为x 1、x 2．由于板内⼩环与极板间的作⽤⼒是它们的内⼒，系统动量守恒，取向右为正⽅向，根据动量守恒定律，有：mx1-3mx2=0 ①⽽x1+x2=d ②①②解得：x1=34d③x2=1 4 d环离开⼩孔时的坐标值为：x m=34d-d=-14d（2）环离开⼩孔后便做匀速圆周运动，须qE2=mg解得：2mgEq=，⽅向沿y轴正⽅向（3）环打在桌⾯上的范围可画得如图所⽰，临界点为P、Q，则若环绕⼩圆运动，则R=0.75d ④根据洛仑兹⼒提供向⼼⼒，有：2v qvB mR=⑤环在极板内做匀加速运动，设离开⼩孔时的速度为v，根据动能定理，有：qE1x1=12mv2⑥联⽴③④⑤⑥解得：2 138qB d Em=若环绕⼤圆运动，则R2=（R-1.5d）2+（2d）2 解得：R=0.48d ⑦联⽴③⑤⑥⑦解得：2 16qB d Em≈故场强E1的取值范围为22368qB d qB dm m～，环打在桌⾯上的范围为1744d d-～．7．如图所⽰，在不考虑万有引⼒的空间⾥，有两条相互垂直的分界线MN、PQ，其交点为O．MN⼀侧有电场强度为E的匀强电场（垂直于MN），另⼀侧有匀强磁场（垂直纸⾯向⾥）．宇航员（视为质点）固定在PQ线上距O点为h的A点处，⾝边有多个质量均为m、电量不等的带负电⼩球．他先后以相同速度v0、沿平⾏于MN⽅向抛出各⼩球．其中第1个⼩球恰能通过MN上的C点第⼀次进⼊磁场，通过O点第⼀次离开磁场，OC=2h．求：（1）第1个⼩球的带电量⼤⼩；（2）磁场的磁感强度的⼤⼩B；（3）磁场的磁感强度是否有某值，使后⾯抛出的每个⼩球从不同位置进⼊磁场后都能回到宇航员的⼿中？如有，则磁感强度应调为多⼤．【答案】(1)20 12mvqEh=；(2)2EBv=；(3)存在，EBv'=【解析】【详解】（1）设第1球的电量为1q，研究A到C的运动：2112q Eh tm=2h v t=Eh=；（2）研究第1球从A到C的运动：12yq Ev hm=解得：0yv v=tan1yvvθ==，45oθ=，2v v=；研究第1球从C作圆周运动到达O的运动，设磁感应强度为B 由2 1v qvB mR=由⼏何关系得：22sinR hθ=解得：2EBv=；（3）后⾯抛出的⼩球电量为q，磁感应强度B'①⼩球作平抛运动过程2hmx v t vqE==2yqEv hm=②⼩球穿过磁场⼀次能够⾃⾏回到A，满⾜要求：sin R xθ=，变形得：sinmvxqBθ''=．8．如图所⽰，质量m=15g、长度L=2m的⽊板D静置于⽔平地⾯上，⽊板D与地⾯间的动摩擦因数µ=0.1，地⾯右端的固定挡板C与⽊板D等⾼。

2022年高考物理专题突破︰带电粒子在电场、磁场、复合场中的运动计算题1．（18分）平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅰ现象存在沿y 轴负方向的匀强电场，如图所示。

一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍。

粒子从坐标原点O离开电场进入电场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等。

不计粒子重力，为：（1）粒子到达O点时速度的大小和方向；（2）电场强度和磁感应强度的大小之比。

2．如图所示，真空中四个相同的矩形匀强磁场区域，高为4d，宽为d，中间两个磁场区域间隔为2d，中轴线与磁场区域两侧相交于O、O′点，各区域磁感应强度大小相等．某粒子质量为m、电荷量为+q，从O沿轴线射入磁场．当入射速度为v0时，粒子从O上方d2处射出磁场．取sin53°=0.8，cos53°=0.6．（1）求磁感应强度大小B；（2）入射速度为5v0时，求粒子从O运动到O′的时间t；（3）入射速度仍为5v0，通过沿轴线OO′平移中间两个磁场（磁场不重叠），可使粒子从O运动到O′的时间增加Δt，求Δt的最大值．3．如图所示，竖直平面内有一直角坐标系xOy，x轴沿水平方向．第二、三象限有垂直于坐标平面向里的匀强磁场，与x轴成θ＝30°角的绝缘细杆固定在二、三象限；第四象限同时存在着竖直向上的匀强电场和垂直于坐标平面向里磁感应强度大小为B的匀强磁场，一质量为m，电荷量为q带电小球a穿在细杆上沿细杆匀速下滑，在N点脱离细杆恰能沿圆周轨道运动到x轴上的A点，且速度方向垂直于x轴．已知A点到坐标原点O的距离为32l，小球a与绝缘细杆的动摩擦因数μ=√3 4；B=mq√5πg6l，重力加速度为g，空气阻力忽略不计．求：（1）带电小球的电性及电场强度的大小E；（2）第二、三象限里的磁场的磁感应强度大小B1；（3）当带电小球a刚离开N点时，从y轴正半轴距原点O为ℎ=20πl3的P点（图中未画出）以某一初速度水平向右平抛一个不带电的绝缘小球b，b球刚好运动到x轴时与向上运动的a球相碰，则b球的初速度为多大？4．如图所示，平面直角坐标系的第二象限内存在与水平方向成45 ° 、大小为E 1的匀强电场，一质量为m 、带电荷量为＋q 的小球从 A(−L,L) 点静止释放，穿过y 轴后，在y 轴和竖直线PQ 之间的第一象限内有垂直纸面向外的匀强磁场B 1，整个第一象限内都有竖直向上的匀强电场E 2，且 E 2=√22E 1, B 1=m q √2g L，小球在里面恰好能做匀速圆周运动在y 轴与PQ 之间的第四象限内有一竖直向上，大小为 E 3=2mg q 的匀强电场；而在一、四象限PQ 的右侧是一大小为 B 2=2m q √2g L，方向垂直纸面向内的匀强磁场。

电场和磁场综合练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V . 下列说法不正确的是( ) A ．电场强度的大小为2. 5 V/cm B ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV2．真空中有一半径为r 0的带电金属球，以球心O 为坐标原点沿某一半径方向为正方向建立x 轴，x 轴上各点的电势φ随x 的分布如图所示，其中x 1、x 2、x 3分别是x 轴上A 、B 、C 三点的位置坐标．根据φ-x 图象，下列说法正确的是 A ．该金属球带负电B ．A 点的电场强度大于C 点的电场强度 C ．B 点的电场强度大小为2332x x φφ--D ．电量为q 的负电荷在B 点的电势能比在C 点的电势能低|q (φ2－φ3)|3．一圆筒处于磁感应强度大小为B 的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN 的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M 射入筒内，射入时的运动与MN 成30°角．当筒转过90°时，该粒子恰好从小孔N 飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为（ ）A ．3BωB ．2BωC ．BωD ．2Bω4．现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为( )A ．11B ．12C ．121D ．1445．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c ，已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动，下列选项正确的是( )A ．m a >m b >m cB ．m b >m a >m cC ．m c >m a >m bD ．m c >m b >m a二、多选题6．如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹.设电子在A 、B 两点的加速度大小分别为A a 、B a ，电势能分别为PA E 、PB E .下列说法正确的是( )A ．电子一定从A 向B 运动B ．若A a >B a ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有PA E <PB ED ．B 点电势可能高于A 点电势7．如图所示,空间存在水平向右、电场强度大小为E 的匀强电场,一个质量为m 、电荷量为+q 的小球,从A 点以初速度v 0竖直向上抛出,经过一段时间落回到与A 点等高的位置B 点(图中未画出),重力加速度为g .下列说法正确的是A ．小球运动到最高点时距离A 点的高度为20v gB ．小球运动到最高点时速度大小为qEv mgC ．小球运动过程中最小动能为()222022mq E v mg qE +D ．AB 两点之间的电势差为22022qE v mg三、解答题8．一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy 平面内的截面如图所示：中间是磁场区域，其边界与y 轴垂直，宽度为l ，磁感应强度的大小为B ，方向垂直于xOy 平面；磁场的上、下两侧为电场区域，宽度均为l ´，电场强度的大小均为E ，方向均沿x 轴正方向；M 、N 为条状区域边界上的两点，它们的连线与y 轴平行，一带正电的粒子以某一速度从M 点沿y 轴正方向射入电场，经过一段时间后恰好以从M 点入射的速度从N 点沿y 轴正方向射出，不计重力． （1）定性画出该粒子在电磁场中运动的轨迹； （2）求该粒子从M 点入射时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x 轴正方向的夹角为6π，求该粒子的比荷及其从M 点运动到N 点的时间．9．如图，在y >0的区域存在方向沿y 轴负方向的匀强电场，场强大小为E ；在y <0的区域存在方向垂直于xOy 平面向外的匀强磁场．一个氕核11H 和一个氘核21H 先后从y 轴上y ＝h 点以相同的动能射出，速度方向沿x 轴正方向．已知11H 进入磁场时，速度方向与x 轴正方向的夹角为45︒，并从坐标原点O 处第一次射出磁场. 氕核11H 的质量为m ，电荷量为q . 氘核21H 的质量为2m ，电荷量为q ，不计重力．求： (1)11H 第一次进入磁场的位置到原点O 的距离； (2)磁场的磁感应强度大小；(3)21H 第一次进入磁场到第一次离开磁场的运动时间．10．如图，空间存在方向垂直于纸面(xOy 平面）向里的磁场．在0x ≥区域，磁感应强度的大小为0B ;<0x 区域，磁感应强度的大小为0B λ（常数>1λ)．一质量为m 、电荷量为q (q >0)的带电粒子以速度0v 从坐标原点O 沿x 轴正向射入磁场，此时开始计时，不计粒子重力，当粒子的速度方向再次沿x 轴正向时，求： (1)粒子运动的时间； (2)粒子与O 点间的距离．参考答案1．C 【解析】 【详解】A ．如图所示，在ac 连线上，确定一b ′点，电势为17V ，将bb ′连线，即为等势线，那么垂直bb ′连线，则为电场线，再依据沿着电场线方向，电势降低，则电场线方向如下图，因为匀强电场，则有：cb U E d =，由比例关系可知：'26178cm 4.5cm 2610b c -=⨯=- 依据几何关系，则有：3.6cm b c bcd bb '⨯==='因此电场强度大小为：2617 2.5V/cm 3.6cb U E d -=== 故A 正确，不符合题意；B ．根据φc -φa =φb -φo ，因a 、b 、c 三点电势分别为：φa =10V 、φb =17V 、φc =26V ，解得原点处的电势为φ0=1 V ．故B 正确，不符合题意；C ．因U ab =φa -φb =10-17=-7V ，电子从a 点到b 点电场力做功为：W =qU ab =-e×（-7V ）=7 eV因电场力做正功，则电势能减小，那么电子在a 点的电势能比在b 点的高7eV ，故C 错误，符合题意。

专题三电场与磁场一、电场1.库仑定律:F=k(真空中的点电荷)。

2.电场强度的表达式:(1)定义式:E=;(2)点电荷:E=;(3)匀强电场E=。

3.几种典型电场的电场线(如图所示)4.电势差和电势的关系:U AB=φA-φB或U BA=φB-φA。

5.电场力做功的计算:(1)普遍适用:W=qU;(2)匀强电场:W=Edq。

6.电容:(1)电容的定义式C=;(2)平行板电容器电容的决定式:C=7.电势高低及电势能大小的判断方法:(1)沿电场线的方向电势降低;(2)电场力做正功,电势能减少;电场力做负功,电势能增加。

8.带电粒子在匀强电场中偏转的处理方法。

二、磁场1.磁感应强度的定义式:B=。

2.安培力:(1)大小:F=BIL(B、I相互垂直);(2)方向:左手定则判断。

3.洛伦兹力:(1)大小:F=qvB;(2)方向:左手定则判断。

4.带电粒子在匀强磁场中的运动(1)洛伦兹力充当向心力:qvB=mrω2=m=mr=4π2mrf2=ma;(2)圆周运动的半径r=、周期T=。

5.常见模型:速度选择器、回旋加速器、质谱仪等。

高考演练1.(2017江苏单科,1,3分)如图所示,两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a 线圈重合,则穿过a、b两线圈的磁通量之比为()A.1∶1B.1∶2C.1∶4D.4∶1答案A磁通量Φ=B·S,其中B为磁感应强度,S为与B垂直的有效面积。

因为是同一磁场,B相同,且有效面积相同,S a=S b,故Φa=Φb。

选项A正确。

2.(2017江苏单科,4,3分)如图所示,三块平行放置的带电金属薄板A、B、C中央各有一小孔,小孔分别位于O、M、P点。

由O点静止释放的电子恰好能运动到P点。

现将C板向右平移到P'点,则由O点静止释放的电子()A.运动到P点返回B.运动到P和P'点之间返回C.运动到P'点返回D.穿过P'点答案A由题意知,电子在A、B板间做匀加速运动,在B、C板间做匀减速运动,到P点时速度恰好为零,设A、B板和B、C板间电压分别为U1和U2,由动能定理得eU1-eU2=0,所以U1=U2;现将C板右移至P'点,由于板上带电荷量没有变化,B、C板间电场强度E===,E不变,故电子仍运动到P点返回,选项A正确。

专题十一磁场考点过关练考点一磁场对电流的作用1.(2023江苏,2,4分)如图所示,匀强磁场的磁感应强度为B。

L形导线通以恒定电流I,放置在磁场中。

已知ab边长为2l,与磁场方向垂直,bc边长为l,与磁场方向平行。

该导线受到的安培力为()A.0B.BIlC.2BIlD.√5BIl答案C2.(2022江苏,3,4分)如图所示,两根固定的通电长直导线a、b相互垂直,a平行于纸面,电流方向向右,b垂直于纸面,电流方向向里。

则导线a所受安培力方向()A.平行于纸面向上B.平行于纸面向下C.左半部分垂直纸面向外,右半部分垂直纸面向里D.左半部分垂直纸面向里,右半部分垂直纸面向外答案C3.(2020北京,8,3分)如图所示,在带负电荷的橡胶圆盘附近悬挂一个小磁针。

现驱动圆盘绕中心轴高速旋转,小磁针发生偏转。

下列说法正确的是()A.偏转原因是圆盘周围存在电场B.偏转原因是圆盘周围产生了磁场C.仅改变圆盘的转动方向,偏转方向不变D.仅改变圆盘所带电荷的电性,偏转方向不变答案B4.(2021江苏,5,4分)在光滑桌面上将长为πL的软导线两端固定,固定点的距离为2L。

导线通有电流I,处于磁感应强度大小为B、方向竖直向下的匀强磁场中,导线中的张力为()A.BILB.2BILC.πBILD.2πBIL答案A5.(2021全国甲,16,6分)两足够长直导线均折成直角,按图示方式放置在同一平面内,EO与O'Q在一条直线上,PO'与OF在一条直线上,两导线相互绝缘,通有相等的电流I,电流方向如图所示。

若一根无限长直导线通过电流I时,所产生的磁场在距离导线d处的磁感应强度大小为B,则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为()A.B、0B.0、2BC.2B、2BD.B、B答案B考点二磁场对运动电荷的作用6.(2022北京,7,3分)正电子是电子的反粒子,与电子质量相同、带等量正电荷。

在云室中有垂直于纸面的匀强磁场,从P点发出两个电子和一个正电子,三个粒子运动轨迹如图中1、2、3所示。
