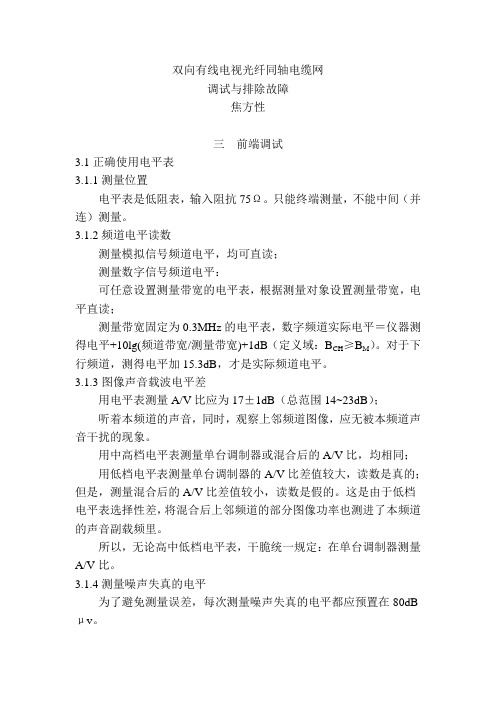

双向有线电视光纤同轴电缆网调试与排除故障焦方性三前端调试3.1正确使用电平表3.1.1测量位置电平表是低阻表，输入阻抗75Ω。
只能终端测量，不能中间（并连）测量。
3.1.2频道电平读数测量模拟信号频道电平，均可直读；测量数字信号频道电平：可任意设置测量带宽的电平表，根据测量对象设置测量带宽，电平直读；测量带宽固定为0.3MHz的电平表，数字频道实际电平＝仪器测得电平+10lg(频道带宽/测量带宽)+1dB（定义域：B CH≥B M）。
对于下行频道，测得电平加15.3dB，才是实际频道电平。
3.1.3图像声音载波电平差用电平表测量A/V比应为17±1dB（总范围14~23dB）；听着本频道的声音，同时，观察上邻频道图像，应无被本频道声音干扰的现象。
用中高档电平表测量单台调制器或混合后的A/V比，均相同；用低档电平表测量单台调制器的A/V比差值较大，读数是真的；但是，测量混合后的A/V比差值较小，读数是假的。
这是由于低档电平表选择性差，将混合后上邻频道的部分图像功率也测进了本频道的声音副载频里。
所以，无论高中低档电平表，干脆统一规定：在单台调制器测量A/V比。
3.1.4测量噪声失真的电平为了避免测量误差，每次测量噪声失真的电平都应预置在80dB μv。
3.1.5噪声失真的在线测量高档电平表均可在线测量，免除了频繁插拔信号的麻烦，非常方便。
但是，有时测量误差较大。
如果发生明显不合理的测量结果，应以插拔信号的测量结果为准。
3.1.6测量噪声首先要根据被测频道，设定噪声频带宽度：调频广播频道0.2MHz；模拟电视频道5.75MHz；下行数字频道8MHz；上行数字频道0.2/0.4/0.8/1.6/3.2/6.4MHz中的使用者。
对于数字频道，高档电平表还可设置为1Hz。
多频道输入时，电平表自身的非线性失真，也会影响测量结果，最好加被测频道的带通滤波器。
不过，是否加带通滤波器的影响，没有测量非线性失真时严重。
双向有线电视光纤同轴电缆网之四--HFC下行通道调试双向有线电视光纤同轴电缆网调试与排除故障焦方性四HFC下行通道调试4.1电缆供电核算方法4.1.1供电计算规律并行供电，串行供电压降很小，只要计算用电功率即可；串行供电，串行供电压降很大，主要是计算电压降。
双向HFC串行放大器最多不超过3个，所以只要计算光节点以下的用电功率即可，无需计算串行供电电压降。
4.1.2基础数据4.1.2.1用电设备交流消耗功率先求设备直流用电电流I，已知直流电压U，则直流消耗功率P ＝UI。
直流消耗功率P，除以效率η，即交流消耗功率p＝P/η。
开关电源是恒功率器件，在正常交流供电电压36－65v范围内，交流消耗功率p基本不变，交流电流i,则随交流供电电压v的变化而反变化，i=p/v。
4.1.2.2送电电缆的往返电阻将一段已知长度L的电缆一端短路，在另一端测量电阻Rx，则该电缆的往返电阻R＝Rx/L（以Ω/100m计）4.1.3供电核算4.1.3.1计算最后一台供电宽放的交流供电电流令交流供电电压v1，等于开关电源的最低供电电压36V，计算其最大交流供电电流i1＝p/v1。
4.1.3.2计算最后一台供电宽放前一段电缆的电压降根据这段电缆实际长度L1，计算往返电阻R1＝L1×R；这段电缆的电压降V1＝i1×R1。
4.1.3.3计算倒数第二台供电宽放的交流供电电流交流供电电压v2＝v1＋V1；其交流供电电流i2＝p/v2。
4.1.3.4计算倒数第二台供电宽放前一段电缆的电压降根据这段电缆实际长度L2，计算往返电阻R2＝L2×R；这段电缆的电压降V2＝（i1＋i2）×R2。
4.1.3.5计算倒数第三台供电宽放的交流供电电流交流供电电压v3＝v2＋V2；其交流供电电流i3＝p/v3。
4.1.3.6支路供电遇有支路供电时，以刚才算出的，主路倒推至汇接点的电压为准，计算出该支路的交流供电电流等。
同轴电缆网整改调试规范及调试步骤一、下行通道调试规范●测试线要标准规范：长度标准、接头匹配，相同设备要选用同一条测试线。
●各类放大器放大模块及光收、发机的电放大模块的输入电平必须是平坦输入。
●表一：网络各点下行输入电平单位：dB uV●主环光收输出电平96dB，平坦输出●光端机、延长放大器、楼头放大器为倾斜输出，数据见下表表二：网络各点下行输出电平单位：dB uV二、下行通道调试步骤●第一部：调整前端135频道调制器的射频输出电平，使前置放大器的输入电平为75uV。
●第二步：继续以135频点为基准，调整前置放大器的增益，使主环光发的输入电平为80dB uV。
●第三步：调整其他各频点的调制器或上变频器的射频输出电平，使主环光发的输入电平为80dB uV。
●第四步：设置光发光调制度为5％，并置于自动位置。
●第五步：测量主环光发输出光功率，应是设备给定值。
否则光发有问题。
●第六步：测量主环光收输入光功率，应为－1dBm±1dB。
不符合则依次检查尾纤接头、光纤、分光器、法兰盘。
●第七步：调整各机站的下行光收输出电平为96 dB uV。
测量各频点电平，看其平坦度是否符合要求。
符合要求继续，不符合要求则排查。
只有光缆和光发、光收三个环节，先用替换法排查设备。
●第八步：调整前置放大器的增益，使基站星形光发输入电平为85dB uV。
●第九步：测量星行光发输入电平，设置主环光发调制度为5％，并置于自动位置。
●第十步：测量光端机输入光功率，应为－1dBm±1dB。
不在范围内则是有可能是光纤接头、尾纤、光缆、分光器造成的原因。
●第十一步：测量光端机输出电平应为100dB uV。
在以上环节正常的情况下，若光端机输出不符合要求，则是光端机问题。
●第十二步：延长放大器的调试。
由前向后进行，在保证上一级一切正常的情况下，才可对下级进行调试。
确认两个模块级间的均衡设置为6dB，根据图纸所标值，在输入端插入衰减器和均衡器，测量输出电平应为设计值。
双向有线电视光纤同轴电缆网调试与排除故障焦方性五HFC上行通道调试5.1原则合理使用产品，适应系统需求；测试信号设定，工作信号服从；由前向户，逐段控制。
不同下行光发，交互频道可重复使用；不同上行光收组合，交互频道可重复使用。
下行户均速率应≥0.5Mbps，CMTS每8MHz、64-QAM、38Mbps 能力是760有效户。
下行接口速率应符合CMTS能力，如不足，采用代理服务器；上行速率不成问题。
5.2调试仪器调试仪器主要有三类四种。
5.2.1专用仪器方式电缆网处的选频电平表内置多路上行信号发生器；上行光接收机处的选频电平表内置上/下行信号转发器，把多路上行信号转发为多路下行信号；调试者在电缆网处即可观察到上行通道的工作状态。
这种方法工作效率高，但仪器投资较大，是大中型系统的首选。
5.2.2频谱分析仪带视频输出方式电缆网处使用多路上行信号发生器和普通选频电平表，上行光接收机处，使用带显示屏视频输出的频谱分析仪，用一个调制器转发为下行信号。
5.2.3频谱分析仪无视频输出方式基本同方法上，如频谱分析仪无视频输出，则用一台摄像机将频谱分析仪的显示屏拍摄下来，再用一个调制器转发为下行信号。
5.2.4简易方式最简单的仪器配置，电缆网处使用多路上行信号发生器1台，5～862MHz全景显示选频电平表3台，其中，调试设备处1台，光节点处1台，上行光接收机处1台。
5.3上行测试信号注入方法上行测试信号注入方法有四种：由下行监测并上行注入共用口注入；由上行放大前的衰减器处，临时换插适配器注入；由上行信号通路口Exit注入（正常使用时，此端口可注入5~≥200MHz信号）；由一个下行输出并上行输入口注入。
注入方法不同，注入损耗就不同，外注入信号电平就不同，务必按说明书的要求，算出所选注入方法的相对损耗差，设准外注入信号电平。
最可靠的方法，就是在上行输入监测确认注入电平。
5.4数字信号上行电平5.4.1上行光收输出电平，必须全部一致，以便于组合，还应同时符合三个条件：所有上行光收的输入光功率一般应在-4~ -10dBm之间；最低、最高输入光功率对应的两个上行光收输出电平，必须在可调范围重合值之内；为求较好的噪声、失真，上行光收输出电平应在说明书规定范围之内，且中间偏上。

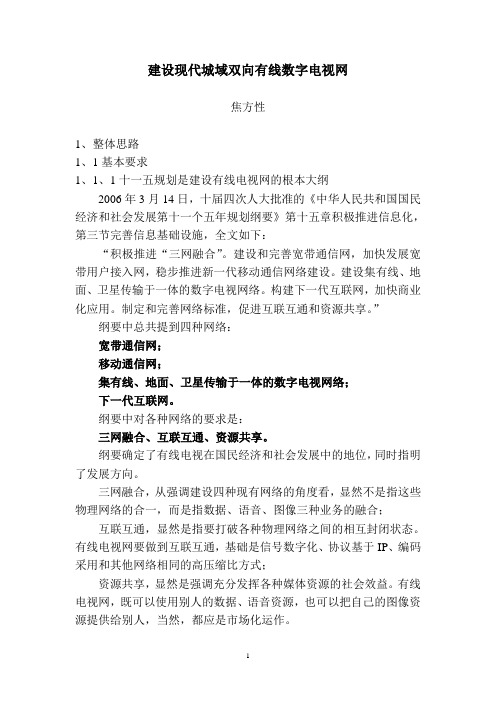

建设现代城域双向有线数字电视网焦方性1、整体思路1、1基本要求1、1、1十一五规划是建设有线电视网的根本大纲2006年3月14日，十届四次人大批准的《中华人民共和国国民经济和社会发展第十一个五年规划纲要》第十五章积极推进信息化，第三节完善信息基础设施，全文如下：“积极推进“三网融合”。
建设和完善宽带通信网，加快发展宽带用户接入网，稳步推进新一代移动通信网络建设。
建设集有线、地面、卫星传输于一体的数字电视网络。
构建下一代互联网，加快商业化应用。
制定和完善网络标准，促进互联互通和资源共享。
”纲要中总共提到四种网络：宽带通信网；移动通信网；集有线、地面、卫星传输于一体的数字电视网络；下一代互联网。
纲要中对各种网络的要求是：三网融合、互联互通、资源共享。
纲要确定了有线电视在国民经济和社会发展中的地位，同时指明了发展方向。
三网融合，从强调建设四种现有网络的角度看，显然不是指这些物理网络的合一，而是指数据、语音、图像三种业务的融合；互联互通，显然是指要打破各种物理网络之间的相互封闭状态。
有线电视网要做到互联互通，基础是信号数字化、协议基于IP、编码采用和其他网络相同的高压缩比方式；资源共享，显然是强调充分发挥各种媒体资源的社会效益。
有线电视网，既可以使用别人的数据、语音资源，也可以把自己的图像资源提供给别人，当然，都应是市场化运作。
1、1、2知己知彼、扬长避短各种宽带网络开展三网融合、IPTV业务各有优劣势：电信网数字用户多，但是，设备配置需升级、线路老化需更新；以太网是最集约化的网络，但是需全线更新为更高级别的线速路由交换机；移动网是最方便的随身网络，但是流量小、价格高。
有线电视网是最佳大容量透明传输网、是最佳广播网、是唯一兼容模拟和数字信号的网络、是目前唯一可传输高清晰度电视HDTV 的现实网络。
其缺点是，非数字基带信号传输，必须使用大量调制解调器；信号幅度小，容易被干扰。
四种网络之间既是共存关系，又是竞争关系。
