有线电视系统工程技术规范
~F~
~A1~前言

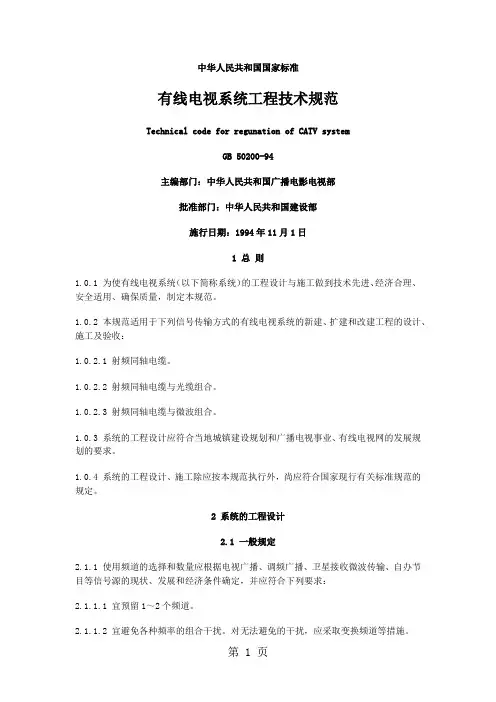

中华人民共和国国家标准
有线电视系统工程技术规范
Technical code for regunation of CATV system GB 50200-94
主编部门：中华人民共和国广播电影电视部
批准部门：中华人民共和国建设部
施行日期：1994年11月1日
关于发布国家标准《有线电视系统工程技术规范》的通知
建标［1994］19 号
~A2~1 总则
1.0.1 为使有线电视系统(以下简称系统)的工程设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2 本规范适用于下列信号传输方式的有线电视系统的新建、扩建和改建工程的设计、施工及验收：
1.0.3 系统的工程设计应符合当地城镇建设规划和广播电视事业、有线电视网的发展规划的要求。
1.0.4 系统的工程设计、施工除应按本规范执行外，尚应符合国家现行有关标准规范的规定。
~A3~2 系统的工程设计
~B1~2.1 一般规定
2.1.1 使用频道的选择和数量应根据电视广播、调频广播、卫星接收微波传输、自办节目等信号
至支线和用户分配网络(图2.2.1-3)。
2.2.2 系统载噪比、交扰调制比和载波互调比的最小设计值应符合表2.2.2的规定。
2.2.3 各种系统模式的前端、干线和分配部分的主要技术指标的分配系数应符合下列规定：
2.2.4 载噪比、交扰调制比、载波互调比的分贝(dB)数可按下列公式计算：
式中
有线电视系统工程技术规GB50200-94 ~F~ ~A1~前言 中华人民国标准 有线电视系统工程技术规 Technical code for regunation of CATV system GB 50200-94 主编部门：中华人民国广播电影电视部 批准部门：中华人民国建设部 施行日期：1994年11月1日 关于发布标准《有线电视系统工程技术规》的通知 建标［1994］19 号
适用、确保质量，制定本规。 1.0.2 本规适用于下列信号传输式的有线电视系统的新建、扩建和改建工程的设计、施工及验收：
第1章有线电视技术方案设计 1.1 技术方案设计原则和标准 1.1.1 设计原则 网络带宽：5～750 MHz。 传输特性：双向传输。 接收质量：有线电视接收质量是有线电视网络建设最为关心的问题，按国家GB-6510标准规定，接收点的信号电平应在57～83dB之间，载噪比大于43 dB，即图像客观评价质量达到国家标准4分以上要求。 稳定性和安全性：这是有线电视网络建设最关心的问题，只有安全稳定运行的网络，才能确保有线电视终端的接收质量，网络的技术先进性是网络高性能的保证和基础，也是未来有线电视网络节目增容的保障，还可有效地减少使用人员和维护人员的麻烦。 通过建成的有线电视网络可传输有线电视台传送的电视节目和调频立体声节目。 1.1.2 有线电视系统设计依据 1）【GB8898】《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》 2）【GB6510】《30MHz～1GHz声音和电视信号的电缆分配系统》3）【GY106-92】《有线电视广播系统技术规》 4）《民用建筑电缆电视系统工程技术规》 5）【GB6510-86】《声音和电视信号的电缆分配系统》
6）【GB50200】《有线电视系统工程技术规》 7）【GY/T121】《有线电视系统测量方法》 8）广电部“关于有线电视现阶段网络技术体制的意见” 1.2 有线电视系统的构成 有线电视一般是由天线、前端、干线传输和用户分配网络几个部分构成。 天线系统的主要功能是接收无线电波，并将接收到的高频电视信号馈送给前端系统。天线系统处于整个有线电视系统的最前端，它对最终用户接收到的图像质量有非常重要的影响。前端设备位于天线和干线传输网络之间，它的主要功能是将来自天线的高频电视信号和电视台自己开办节目的电视信号进行必要的处理，比如滤波、调制、频率转换等,然后对所有这些高频电视信号进行混合并将混合后的信号发送到用户分配网络。 如果把整个有线电视传输系统比作一颗树的话，那么干线网络相当树干，而用户分配网络相当于枝叶茂盛的树枝，而普通用户的电视机相当于一片一片树叶。由此可以看出用户分配网络的主要功能是接收干线上的高频电视信号将将其分配到各个用户。 用户分配网络通常是由延长分配放大器、分支器、分配器、串接单元分支线、分支线、用户线和用户终端盒构成的。 就网络的拓扑结构而言，目前人们对星形拓扑结构、环形拓扑结构和星-树形结构比较感兴趣。所谓星形结构就是将用户分为一个一个小区，每个小区均用光纤直接与网络中心相连。这种方式的优点是
CCTV有线电视接入系统 设计方案
目录 一. 设计说明 (3) 二. 网络设计依据和标准： (4) 三. 系统规划 (5) 1、节目源 (5) 2、系统带宽 (5) 3、网络系统 (5) 四. 系统工程设计 (7) 1、系统总体规划 (7) 2、采用技术 (7) 3、系统工程设计 (7) 五. 主要设备器材选择 (9) 1、干线放大器 (9) 2、用户放大器 (9) 3、分支、分配 (10) 六、系统建设指标…………………………………………………………….
一. 设计说明 本系统依据《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ～1000MHZ声音和电视信号电缆分配系统技术标准》并结合本单位具体情况进行规划设计,主要包括： 设备选材：选择品质优良、功能齐全、实用可靠、价格合理的系统设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。 实用性：本系统规划了足够数量的电视频道以提供选择。电视频道包括多套歌华有线电视节目频道。 先进性：为了满足发展需要，本系统按双向传输方式设计。网络器材采用宽带产品。其中放大器、分支分配器和用户终端采用“双向”产品。 兼容性：本系统可作为独立的服务区使用，系统网络不需作改造，可直接并入有线电视网络。 可靠性：为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。为了提高系统网络的可靠性，本系统传输系统按分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。 此外，本系统在整体布局、方便维护和操作等方面均作了综合的考虑。
住宅小区智能化系统设计案例 一、住宅小区智能化系统设计概述 近年来，智能建筑技术有了新的发展，人们把智能建筑技术扩展到一个区域内多座智能建筑进行综合管理，这样的区域被称为智能小区。智能小区已成为建筑行业中，继智能建筑之后的又一个热点，也是房地产的一个亮点。 所谓智能小区，就是将在一定地域范围内，多个具有相同或不同功能的建筑物（主要指住宅小区）按照统筹方法，利用计算机技术、通信技术、多媒体技术等高科技手段，分别对其功能进行智能化，使资源充分共享，统一管理。在提供安全、舒适、方便、节能、可持续发展的生活环境的同时，便于统一管理和控制，并尽可能地提高性能价格比。 根据建设部有关智能化示范小区的文件规定，按建设单位提出的二星级建设标准三个子系统的具体要求，在方案设计中我们考虑如下的系统组成： 1. 小区家庭防盗报警系统，它包括住宅设置楼宇对讲和居室报 警及紧急呼叫系统； 2. 小区周边边界监控系统 3. 电子巡更系统； 4. 三表自动抄集系统，本工程按甲方要求包括水、电、气、热 水远程抄表系统（每户四表）； 5. 地下室车库管理系统 6. 小区机电设备自动化管理系统 7. 紧急广播和背景音乐系统
8. 卫星接收和有线电视系统 9. CCTV系统（闭路电视监控系统） 10.小区计算机网络和综合信息服务系统 上述1-4项组成以安全防范为主的小区综合集成系统。设计将采用国内成熟的智能小区管理系统产品，要求系统计算机软件采用WIN98界面，图文并茂，窗口及菜单操作一目了然。每个子系统通过管理中心电脑协调工作，完成对小区的各项管理，使小区管理科学、快捷、方便；生活安全、舒适、便利。 系统功能与特点 互联组网 系统采用标准总线结构，不同类型的分机和不同楼栋的主机都可以通过总线互联组网。使系统组合灵活，便于扩充，能满足用户的各种需求。统一编址 系统内所有设备采用统一编址；设备连接容量至少满足：同一小区内可接4台管理机。一台管理机可方便地管理16栋楼，而同一栋楼可并联8台门口机，一台门口机可连32台分机。 密码设置 系统中非可视或可视互通分机可以通过键盘随意设置或修改用户密码，做到一户一个密码。分机用户可用密码实施密码开锁或给自己家各报警防区实施撤防。 可视对讲 系统能实现住户与管理处、住户与住户、以及不同楼栋住户之间互相呼叫与通话。亦可实现楼门口或家门口与住户分机之间的可视对讲功能。管理模式 系统具有方便灵活的白天或夜间管理模式，管理员能够通过管理机对任何一栋楼的门口机进行管理，即对各门口来访者的呼叫进行干预。干预时这栋楼的来访者对楼内用户的呼叫，自动转到管理机。经管理员许可后由管理员转接，才能使来访者与用户通话。这种管理模式确保小区的严格管理，满足不同层次物业管理者的要求。 一卡通 系统中各门口机都可以带有感应式非接触卡阅读器。小区内的居民一人一卡，凡持有已注册的卡片，就能通过刷卡开锁、进入、撤防等。使小区居民所持卡片在小区内一卡通。通过刷卡，管理中心的电脑可以显示
第13章有线电视系统 13.1 系统概述 有线电视作为及时了解时政、经济、新闻及相关内容是最快、最可靠的手段，逐渐成为人们生活娱乐的一部分，有线电视系统在小区信息网络建设中扮演着不可缺少的角色。本次设计的鄞和置业·银河湾小区的有线电视系统，采用网络即采用同轴电缆（含光缆）作为传输媒介将电视信号通过电视分配网络传递给用户。 本次方案设计的有线电视系统采用树型结构。系统接入部分设置在机房，有线电视信号经混合器，再通过放大分配，送至设置在各楼栋的电视分线箱，信号再经过楼栋放大器的放大经分配分支到各楼层各住宅用户智能家居箱，系统分配的原则是每个住宅户一个点，幼儿园预留一分配支路，商铺每户一个点。用户可以根据自己的实际需求在智能家居箱内设置有线电视分配模块，来扩展至实际的终端点，从而满足用户各种需求。 本次系统设计的界面为系统信号送至各智能家居箱，即信号经放大分配到各楼栋各楼层各类用户的智能家居箱，而从家居箱内引出的分支不在本次设计范围内。 13.2 设计依据 《301声音和电视信号的电缆分配系统》6510-86 《有线电视系统工程技术规范》50200-94 《有线电视广播系统技术规范》106-1999 《有线电视系统测量方法》121-1995
《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》135-1995 13.3 系统设计 设计采用电缆电视系统的优点： ●克服开路发射电视信号中的“弱场强区”和“阴影区”的信号接收。 ●抗干扰能力强。 ●对于抗重影干扰，可以采用高增益，强方向性天线来抑制，也可以采用 各种滤波器将频道外的干扰电波滤除，大大地减小其干扰影响，从而达 到获得较好的收看效果。 ●系统电视信号容量大。 ●目前大中城市内都采用了闭路电视接收系统，将本地区和外省市地区的 电视信号主当地的有线电视台接收后，当采用光纤传输方式，（以减少 线路损耗和抗外界干扰）和邻频传输技术后，在550的电视网中，传输 频道可达59个，这是个人用户所无法达到的。 系统的模式有各种各样，但不论何种系统模式，其组成均包括三部分：前端系统，干线传输系统和分配系统。 13.3.1 系统点位设置 系统终端点位分布表：
有线电视系统工程技术规 中华人民国国家标准 有线电视系统工程技术规 Technical code for regunation of CATV system GB 50200-94 主编部门：中华人民国广播电影电视部 批准部门：中华人民国建设部 施行日期：1994年11月1日 关于发布国家标准《有线电视系统工程技术规》的通知 建标［1994］19 号
第七章有线电视系统设计 7.1有线电视系统概述 任何一个有线电视系统，无论多么复杂，均可认为是由前端、干线传输、用户分配三个部分组成。 前端由信号源设备包括接收天线、天线放大器、自办节目设备、变换器、滤波器、混合器等构成。 传输系统由同轴电缆或光线、线路放大器、均衡器等设备构成。 用户分配网络由传输线路、放大器、分配器、分支器、用户输出端等设备构成。 对于新建有线电视系统双向传输时选用750MHz邻频系统。 7.2有线电视设计原则和一般规定 7.2.1设计原则和要求 ⑴干线部分设计 干线传输部分是把前端接收的电视信号传输给用户分配系统的一系列传输设备。 为了向各地点传输符合要求的信号，传输网络的结构可以是星形、树形或是星-树形，在某些场合也可以采用网形或环形结构。 自前端至各建筑物的传输部分为干线传输部分，干线传输电缆采用SYWV-75-9/12或SYWV-75-9/12同轴电缆。若干线距离较长，为了保证末端信号有足够高的电平，需要加入干线放大器以补偿电缆的衰减。电缆对信号的衰减基本上与信号频率的平方根成正比，故有时需要加入均衡器以补偿干线部分的频谱特性，保证干线末端的各频道信号电平基本相同。 ⑵室外线缆管道设计 管道可采用钢管、混凝土预制管或硬质PVC管，孔径应不小于80mm。钢管壁厚应大于4mm，PVC管壁厚应大于4.5mm，钢管应进行防腐处理，埋深应不小于0.8m （冻土层以下）。由于建筑物可能下沉，进出建筑物的管道应选用钢管。与热力管道交叉的地方，不宜采用硬质PVC管，车行道以外的地方可以使用硬质PVC管。
人（手）孔一般在下列情况下设置： ①电缆汇集和分支点处。 ②拐弯和引入建筑物处。 ③引上、引下的地方。 ④管道超过允许长度的地方。 ⑤穿越道路的道路两侧。 室外延长线上的设备必须安装在地面以上或建筑物内，严禁将设备安装在人工手井或地沟内；另一种方法是安装在地上的设备落地箱内，但应考虑其造价、占地及安全等问题。 墙壁电缆、贴墙敷设电缆与有关障碍物交越距离应符合下表的要求： 表7-1墙壁电缆、贴墙敷设电缆与有关障碍物交越距离 ⑶电缆分配网络设计 有线电视前端信号经放大器进入分配网络，前端信号进入一层的分配器，再由分支干线（SYWV-75-7视频线）引至各楼层的分支器，再通过用户线（SYV-75-5视频线）到各个终端的有线电视插座。 ①进线口的设置 多层式住宅楼及板式高层住宅楼，可根据线路设计要求按一处以上进线组织暗管系统。楼外应设手孔，由手孔引至住宅建筑内放大箱的管道，孔径应不小于40mm，数量应不少于2条。 ②电缆分配网络的结构 分配器-分配器分支器-分支器
有线电视系统安装施工工艺 1、安装施工工艺 1)按有关标准的施工工艺要求施行。 机房设备连线排列整齐有序，以利调试、维修、除尘保养等。信号线与电源采用正交排列，避免干扰。各线缆严格按照规定的曲率半径换向过渡。同类型线缆用扎带捆扎固定。 严格规范连接器接头工艺，接头制作后及时测试并记录，并采用监督审查制，经审查通过后方可密封。 2)分配器与分支器的安装 ①.明装： a 安装方法是按照部件的安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。 b 对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长250～300mm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。 ②.暗装： 暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝
固定。采用铁箱结构可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。 3)用户终端安装 ①.检查修理盒子口： 检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。相邻两个用户盒安装见图3-74所示。 ②.结线压接 先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm的绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见下图： ③.固定盒盖 一般用户盒插孔的阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，把固定好导线的面板（即盒盖）固定在暗装盒的两个固定点处，同时调整好面板再固定牢固。 3、调试和试运行 在系统所有设备安装完毕基础上,负责整个有线电视系统的调试
课程设计任务书 题目住宅小区有线电视系统设计 学院(部) 电子与控制工程学院 专业电气工程及其自动化 班级 32040902 学生 学号 6 月 11 日至 6 月 1 7 日共 1 周 指导教师(签字) 孔丽 系主任(签字)
目录 一、设计任务书 (1) 二、CATV系统设计方案概述 (2) 三、前端系统设备的选择与设计 (4) 1、前端设备初选 (5) 2、国家标准分配给各系统的指标 (5) 3、电缆性能参数各频道输出电平计算 (5) 4、载噪比估算 (7) 四、光缆传输系统设备选择与设计 (7) 1、设光缆传输系统设备初选 (8) 2、各种设备技术参数与选择依据 (8) 3、光缆传输系统电平计算 (9) 五、用户分配系统的设计 (10) 1、用户分配系统的分配形式 (10) 2、用户分配系统设备初选 (10) 3、用户电平计算 (11) 六、温度变化对电平的影响 (15) 七、天线的防雷设计 (16) 参考文献 (16)
一、设计任务书
二、CATV系统设计方案概述 此CATV系统采用邻频传输方式；系统前端所用器件主要有：电视天线，卫星天线，解调器，调制器，混合器。传输系统主要用电缆进行信号传递。用户分配系统主要用电缆进行分配传输，把信号传递到各家各户，从而实现了设计题目的要求。系统卫星电视节目数量：6套本地电视节目，8套卫星电视信号以及3套自办节目。 整个CATV系统的总体方案如下图所示 图1、CATV系统总体方案 如上图所示，需要接收的开路信号，卫星信号通过天线接收器（卫星信号要通过功分器和卫星电视接收机）经放大后连同自办节目一起经过解调调制送入混合器，经混合器将各频道信号混合为一路输出，此为前端系统。前端输出后，进入干线系统，干线系统由同轴电缆和干线放大器组成，干线系统将信号传输到住宅小区即进入用户分配系统，在用户分配系统中采用分配器将信号分配到各个单元，再经由分支器分配给各个用户。各系统组成如下： 前端信号处理 1）端信号处理：四部分组成：功率分配器，卫星接收机，调制解调器，混合器2）干线部分：采用HFC网络结构，系统干线采用SYWV-75-12，支干线和分配网落采用SYKV-75-9。 3）分配系统的组成：
有线电视验收规范Last revision on 21 December 2020
有线电视工程验收规范 1 一般规定 系统工程竣工后，施工单位向验收小组提交被验收工程的竣工图纸、框架图、自检报告、材料出入库清单、相关工程报告、材料使用表等。验收资料需装订成册，按顺序编目。 设计及验收人员审核竣工资料，在确认工程资料合格后，一周内安排验收。 验收结束后，验收小组负责汇总验收记录，并将验收记录反馈给被验单位或部门，若有问题，通知被验单位或部门在一周内完成整改，由验收小组进行复检。验收合格后，由验收人员、被验部门、接收部门共同在验收记录、验收合格及交接报告上签字。 工程验收结束后，验收小组负责将工程图纸及设计移交一份给工程接收部门，其余资料留档。 系统的工程验收应包括下列内容： 系统质量的主观评价。 系统质量的测试。 系统工程的施工质量。 图纸、资料的移交。 系统的主观评价和客观测试用的测试点应视为标准测试点。标准测试点应是典型的系统输出口或其等效终端。等效终端的信号必须和正常的系统输出口信号在电性能上相同。标准测试点应是噪声、互调失真、交调失真、交流声调制以及本地台直接串入等影响最大的点。 2 系统质量的主观评价 系统图象质量的主观评价应符合下列规定：
进行系统质量主观评价的方法和要求应符合下列规定： 输入前端的射频信号源质量不得低于分。当信号源质量在分以下时，可采用标准信号发生器或高质量录象信号代替。 系统应处于正常工作状态。 电视接收机应采用符合现行国家标准的彩色全频道接收机。 观看距离应为荧光屏面高度的6倍，室内照度应适中，光线柔和。 当按本规范表2中的项目进行主观评价，每个频道的得分值均不低于4分时，系统质量的主观评价为合格。 3 系统质量的测试 在系统的每一个标准测试点上必须测试图象载波电平。 下行电平测量：下行电平要求70±5dBuV,测量密度每栋楼至少选取两个测试点； 系统质量的测试参数要求和测试方法，应符合现行国家标准《30M-1GHz声音和电视信号的电缆分配系统》的规定。 4 系统工程施工质量验收
酒店、学校、企业、医院等集团单位有线电视系统工程建设方案 2011年7月
一、设计说明 1.1、项目的背景 该项目根据宾馆、医院、学校及大型企业等集团单位的有线电视系统为设计对象（以酒店为例），对目前的实际情况及未来扩展的趋势，结合了国家相关有线电视网络发展的规定，为客户提供前端信号转换和布线解决方案。本系统的建成可为宾馆、学校、厂矿等集团单位的数字有线电视系统提供优良的性能，同时满足将来实现综合数据业务等增值业务打好基础，很好的体现了数字有线宽带的综合布线系统的优点。 1.2、设计标准及设计规范 设计标准 建筑与建筑群综合布线标准 EIA/TIA-568B工业标准及国际商务建筑布线标准； IEEE 802.3 10BASE-T，100BASE-T标准； 中国建筑电气设计规范 工业企业通讯设计规范 有线广播电视系统建设规范 重庆有线电视传输行业规范 1.3、本方案设计原则及特点 * 坚持开放性和标准化 遵循统一的通信协议标准及建筑规范，具有良好的开放性。适于未来的扩展及升级。 * 实用性的基础上追求先进 设计中本着实用的原则，同时具有一定的前瞻性，尽量保护用户的投资。 * 简单实用，操作方便 比起一台电视一个机顶盒的节目收看模式，此方案更为简单方便，无需给电视机配机顶盒，把信号直接连接电视机即可收看电视节目，而且只使用电视机遥控便可进行换台操作。 * 客户端可无限的扩展 本方案建设的信号系统属于共享式系统，可无限扩展客户端，即电视机数量，百台千台电视接收信号均可。 * 良好的可靠性、安全性和保密性 可靠、安全是客户的基本要求，本方案采用高品质的有线电视布线器材和成熟的有线调制技术，结合我们多年的建设经验及强大的技术力量，确保实现一个稳定可靠、高度安全的有线电视网络环境。
有线电视系统工程技术规 人民国标准 有线电视系统工程技术规 Technical code for regunation of CATV system GB 50200-94 主编部门：人民国广播电影电视部 批准部门：人民国建设部 施行日期：1994年11月1日 关于发布标准《有线电视系统工程技术规》的通知 建标［1994］19 号
有线电视工程验收规范 1 一般规定 1.1 系统工程竣工后，施工单位向验收小组提交被验收工程的竣工图纸、框架图、自检报告、材料出入库清单、相关工程报告、材料使用表等。验收资料需装订成册，按顺序编目。 1.2设计及验收人员审核竣工资料，在确认工程资料合格后，一周内安排验收。 1.3 验收结束后，验收小组负责汇总验收记录，并将验收记录反馈给被验单位或部门，若有问题，通知被验单位或部门在一周内完成整改，由验收小组进行复检。验收合格后，由验收人员、被验部门、接收部门共同在验收记录、验收合格及交接报告上签字。 1.4 工程验收结束后，验收小组负责将工程图纸及设计移交一份给工程接收部门，其余资料留档。 1.5 系统的工程验收应包括下列内容： 1.5.1 系统质量的主观评价。 1.5.2 系统质量的测试。 1.5.3 系统工程的施工质量。 1.5.4 图纸、资料的移交。 1.6 系统的主观评价和客观测试用的测试点应视为标准测试点。标准测试点应是典型的系统输出口或其等效终端。等效终端的信号必须和正常的系统输出口信号在电性能上相同。标准测试点应是噪声、互调失真、交调失真、交流声调制以及本地台直接串入等影响最大的点。 2 系统质量的主观评价 2.1 系统图象质量的主观评价应符合下列规定：
2.1.1 图象质量采用五级损伤制评定，五级损伤制评分分级应符合表4.2.1.1的规定。 表1 五级损伤制评分分级 图象质量损伤的主观评价评分等级 图象上不觉察有损伤或干扰存在 5 图象上有稍可觉察的损伤或干扰，但不讨厌 4 图象上有明显觉察的损伤或干扰，令人感到讨厌 3 图象上损伤或干扰较严重，令人相当讨厌 2 图象上损伤或干扰极严重，不能观看 1 2.1.2 图象和伴音质量损伤的主观评价项目应符合表4.2.1.2的规定。 表2 主观评价项目 项目损伤的主观评价现象 载噪比噪波即雪花干扰 交扰调制比图象中移动的垂直或斜图案，即串台 载波互调比图象中的垂直，倾斜或水平条纹，即网纹 载波交流声比图象中上下移动的水平条纹 回波值图象中沿水平方向分布在右边的重复轮廊线，即重 影 色/亮度时延差色、亮信号没有对齐，即彩色鬼影 伴音背景噪声、如丝丝声、哼声、蜂声和串音 2.2 进行系统质量主观评价的方法和要求应符合下列规定： 2.2.1 输入前端的射频信号源质量不得低于4.5分。当信号源质量在4.5分以下时，可采用标准信号发生器或高质量录象信号代替。 2.2.2 系统应处于正常工作状态。
1 总则 1.0.1为规范住宅小区有线电视配套设施建设，保证有线电视工程质量和有线电视网络安全可靠运行，切实满足用户需求，制定本 标准。 1.0.2本标准适用于新疆维吾尔自治区城镇新建住宅小区有线电 视配套设施建设。改扩建住宅小区及其他民用建筑有线电视配套 设施建设可参照执行。 1.0.3住宅小区有线电视配套设施应与住宅小区主体建筑和其它 配套管线同步规划设计和建设。 1.0.4住宅小区有线电视配套设施建设，除应符合本标准外，还应符合国家现行相关规范和标准的规定。 更多精品文档
2 术语 2.0.1室外交接箱 outdoor cross-connecting box 室外安装有线电视光电转换设备及网络分配设备的箱体。 2.0.2楼栋配线箱 building distributor box 建筑物内安装有线电视有源分配网络设备的箱体,是楼栋有线电视信号的引入点。 2.0.3单元配线箱 unit distributor box 建筑物单元内安装有线电视有源分配网络设备、无源分配网 络器件的箱体, 是单元有线电视信号的接入点。 2.0.4楼层配线箱 floor distributor box 建筑物楼层安装有线电视无源分配网络器件的箱体。 2.0.5室外管道 outdoor pipe 住宅小区室外地下埋设的供有线电视线缆使用的通道，由管 道、手孔等组成。 更多精品文档
3 基本规定 3 一般规定 3.0.1住宅小区有线电视配套设施,应根据住宅小区详细规划,结合小区外部有线电视设施实际情况，与住宅小区的规划、设计、 施工同步实施。 3.0.2新建住宅小区有线电视室外管道应采用暗敷方式。 3.0.3住宅小区室外管道应与城市有线电视主干管道衔接,可与通信、监控等弱电管道共用红线和路由,管孔容量按规划要求和合理 的管群组合类型确定。 3.0.4楼内有线电视管线应采用暗敷方式一次布放到位。 更多精品文档
有线电视系统 标 准 方 案
XX工程公司年月日
1.概述 共用天线电视系统是建筑弱电系统中应用最普遍的系统。共用天线电视系统国际上称“Community Antenna Television”，缩写为CATV系统。 CATV系统是四十年代出现的一种电视接收系统，它是多台电视接收机共用一套天线的设备。公共天线将接收来的电视信号先经过适当处理(如：放大、混合、频道变换等)，然后由专用部件将信号合理地分配给各电视接收机。由于系统各部件之间采用了大量的同轴电缆作为信号传输线，因而CATV系统又叫电缆电视系统，也就是目前城市正在发展的有线电视。 由于通信技术的迅速发展，CATV系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星传播的电视节目。有了CATV系统，电视图像就不会因高山或高层建筑的遮挡或反射，出现重影或雪花干扰。人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。由于电视接收机的普及和高层建筑的增多，CATV系统已成为人们生活中不可缺少的服务设施。 2.有关设计标准 规划和设计应该依照国家现行有关标准规范，技术参数应优于标准规定值。 GB6510-86：《30MHz-1GHz 声音和电视信号的电缆分配系统》； GBJ ：《民用建筑电缆电视系统工程技术规范》；
GY106-92 ：《有线电视广播糸统技术规范》； 广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)； 3.卫星电视设计规划及技术要求 1）网络技术水准 卫星电视设计应以国家标准规定的指标为依据，目前宜采用750MHz或860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使整个系统工程在今后五年至十年内，根据社会发展的需要，有充分发展的余地。 2）节目容量 电视节目容量 按照860MHz邻频传输规划，系统可容纳90多个正向电视频道，其中包括四十多个增补频道。 数据通讯容量 考虑未耒交互式数字业务的发展，应为其预留了足够的上行通道，以满足将来数据业务的发展。 广播节目容量 按照邻频传输规划，88MHz—108MHz为调频广播，系统可容纳16路数字立体声和50路调频广播。 3）对邻频前端的主要技术要求有：
有线电视电缆施工规范
注：材料进场前须进行检验。 二、光缆施工规范 1、管道光缆施工要求； 1）按光缆配盘图纸进行敷设、标识。若需要改动，以不增长敷设长度为原则。光缆和电缆不能在同一管中敷设。 2）光缆弯曲半径不小于光缆外径的15倍，施工过程中不应小于20倍。 3）光缆布放的牵引力应加在光缆的加强芯上，保证光纤不受力。牵引力不超过350Kg，牵引速度不超过10米／分，一次牵引长度不宜超过1KM。布放速度应均匀，子管布放应避免扭曲和出现死弯。避免浪涌，扭转、打小圈等情况，并防止外护层等后脱。 4）光缆端头必须密封防潮处理，不得浸水。光缆应按规定预留长度见表1: 6）每个管孔必须放塑料子管。子管内璧光滑，子管在管道内应无接头。 7）管道内布放三根以上子管时，作颜色识别标记；同一根光缆过井布放时占用同一色管的管口。 8）对管道口及暂时不用的子管，应采用专用塞孔堵塞。 9）光缆引入孔时，对于多分段时，供接续测试用光缆余留长度不少于 8-10m，余留光缆按弯曲要求盘圈后挂在人井壁上，端头作密封处理。 10）管道光缆敷设时，无接头的光缆在直道上浮设施应由人工牵引；预做好接由的光缆其接头部分不得在管内穿行。 11）管道光缆引出地面时，在距地面2.5m以内的部分应采用钢管保护，钢管口应有防水堵头。 2、架空光缆施工规范 1）架空光缆的吊线应采用规格为7/2.2mm的镀锌钢绞线，钢缆直径6mm 以上。 2）架空光缆敷设时，端头应采用塑料胶带包扎，接头的预留长度不宜小于8m，并将余缆盘成圈后挂在杆的高处。在接线包及穿越道路处留适当余
量，所留余量一般为20~30米左右，以便于故障维修。地下光缆引上电杆必须用钢管套管保护距离地面高度为2.5m，光缆引上杆后架空的始端应留10~20米余长。 3）架空光缆可适当的在杆上作伸缩余量，并进行包扎保护。一般重负荷区要求每根杆上都作Ω余留；中负荷区2~3挡作一处余留；轻负荷区3~5档作一处余留。 4）架设架空光缆时，先将钢缆用夹板固定在电杆上，用挂钩把光缆挂在钢缆上，杆距不宜大于50m，挂钩间距40~50cm。电杆两侧的第一个吊钩距离吊线在杆上的固定点边缘为25cm左右，光缆卡挂间距均匀，挂钩在吊线上的搭扣方向一致，挂钩托板齐全。 5）自立杆的埋深；应符合表2： 6 7 都应加绝缘保护壳，长度大于电力线间距。 架空光缆每隔200~300米应对钢缆接地，每1000米左右有隔离措施。8）光缆接线包应设在电杆左右2m以内的钢缆吊线上，严禁固定在电杆上。 光缆接头位置也应避开河流、交通要道及其它障碍物。 9）在电杆转弯处，应设置拉线，拉线锚埋深1.2~1.4m。电杆上应写上编号，并在杆路图上标明。 10）架空光缆和墙壁光缆引入地下时，在距地面不小于2.5m部分应采用钢管保护，钢管应埋入地下0.3~0.5m。 11）地下光缆引上电杆时，必须用钢管保护。引上杆后，架空的始端留适当的余兜。 12）光缆施工完毕后，应安装标示牌，安装应固定，安装原则为明显清晰、便于查找。 a自立杆上应注明产权所有者、电杆编号等。 b架空光缆应在每根光缆上加挂主管部门统一制定的标示牌，标示牌间距不
题目住宅小区有线电视系统设计 学院(部) 专业 班级 学生姓名 学号 6 月 13 日至 6 月 19 日共 1 周 指导教师(签字) 系主任(签字)
一、设计内容及要求 1．确定系统模式和网络结构形式。 2．前端系统距离住宅小区约4km，接收6个频道的开路信号，两颗卫星各4路卫星信号和3套自办节目。对前端设备进行选型、电平计算、技术指标计算。 3．传输分配系统设计，干线传输既可用同轴电缆也可用光缆；根据用户规模和分布情况，选择合理的分配网络，计算各点电平值、验算技术指标。 4．CATV系统的防雷设计，主要考虑天线的和主干线的防雷设计。 二、设计原始资料 住宅小区楼群示意图如图所示。 1 2 3 4 5 6 7 8 9 10 1—6号楼是6层3单元、每单元每层2户的住宅楼，外形15米×80米×25米；7—10号楼是12层、每层6户的小高层住宅楼，外形30米×30米×42米，层间间距均为3米，各个楼间距约80米。 开路信号接收4、8、10、19、35、40频道，接收场强分别为75、65、78、86、82、72dB。 技术指标：载噪比C/N44dB；CM≥46 dB 或CTB≥54 dB；用户电平62—72dB。 气温变化量：±30℃；常温20℃。
三、设计完成后提交的文件和图表 1．计算说明书部分 ①CATV系统设计方案概述。 ②前端各个频道电平计算、C/N计算。 ③传输分配系统各主要点的电平计算（只计算系统最低和最高工作频率下的电平值）、用户电平计算（每个楼只计算一组电平）、C/N计算，CM或CTB计算。 ④温度变化对用户电平的影响（只计算最长户外电缆的影响）。 ⑤天线的防雷设计。 2．图纸部分： CATV系统图 四、进程安排 1．参考资料查阅。 2．C ATV系统方案设计。 3．绘制系统图。 4．系统各个部分的设计计算。 五、主要参考资料 1．《有线电视工程设计与新技术应用》科学出版社2006 2．《有线电视工程设计、安装与调试》人民邮电出版社2004
有线电视系统工程技术规范 1 总则 1.0.1 为使有线电视系统(以下简称系统)的工程设计与施工做到技术先进、经济合理、安全适用、确保质量,制定本规范。 1.0.2 本规范适用于下列信号传输方式的有线电视系统的新建、扩建和改建工程的设计、施工及验收: 1.0. 2.1 射频同轴电缆 1.0. 2.2 射频同轴电缆与光缆组合。 1.0. 2.3 射频同轴电缆与微波组合 1.0.3 系统的工程设计应符合当地城镇建设规划和广播电视事业、有线电视网的 发展规划的要求。 1.0.4 系统的工程设计、施工除应按本规范执行外,尚应符合国家现行有关标准规范的规定 2 系统的工程设计 2.1 一般规定 2.1.1 使用频道的选择和数量应根据电视广播、调频广播、卫星接收微波传输、自办节目等信号源的现状、发展和经济条件确定,并应符合下列要求 2.1.1.1 宜预留1-2个频道 2.1.1.2 宜避免各种频率的组合干扰。对无法避免的干扰,应采取变换频道等措 2.1.2 传输方式的确定,当传输干线的衰耗(以最高工作频率下的衰耗值为准)小于100dB时,可采用甚高频(VHF)、超高频(UHF)直接传输方式∶传输干线的衰耗大于100dB时,应采用甚高频(VHF)传输方式或邻频传输方式 2.1.3 系统模式应根据信号源质量、环境条件和系统的规模及功能等因素确定,前端宜设置在覆盖区域中心,当接收信号场强小于57dBμV时,可采取增设远地前端等措施 2.1.4 按系统模式应对前端、干线和分配网络进行主要技术指标的分配和计算 2.1.5 设备、部件及材料的选择,应符合下列规定 2.1.5.1 产品性能符合现行国家有关标准的规定,并经国家规定的质检部门测试认定 2.1.5.2 在同一系统工程中选用的主要部件和材料。其性能、外观应一致 2.1.5.3 选用的设备和部件的输入、输出标称阻抗、电缆的标称特性阻抗均应为 2.1.6 系统设施工作的环境温度宜符合下列要求:寒冷地区室外工作的设施-40~+35℃ 其它地区室外工作的设施:-10~+55℃; 室内工作的设施:-5~+40℃。 2.2 系统的基本模式及主要技术指标分配 2.2.1 系统可采用无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种基本模式,并宜符合下列要求 2.2.1.1 无干线系统模式规模很小,不需传输干线,由前端直接引至用户分配网 络(图2.2.1-1)。
