有线电视系统工程技术规范
有线电视系统工程技术规范是指有线电视系统建设和运营中需要遵守的技术规范和标准。

以下是一些可能涉及到的技术规范：
有线电视传输规范：包括信号传输方式、频谱利用、调制解调、多频道音频和视频信号处理、信道带宽等。

台址规划规范：包括基站选址、场地选择、设备安装、支持设施等。

设备标准：包括设备选购、设备安装、设备维护等。

节目编播质量规范：包括信号源选择、播出设备（录制机、编码机、调制器等）的选择和使用、编码解码技术等。

用户接入规范：包括用户终端设备（如电视机、机顶盒）选购、安装和使用规范、有线电视宽带接入技术规范等。

安全规范：包括设备和网络安全措施（如防火墙、防病毒等）以及个人信息保护。

总之，各级有关部门需要根据国家和地方有线电视工程规划和技术标准，结合本地实际情况及需求，制定相应的有线电视系统工程技术规范。

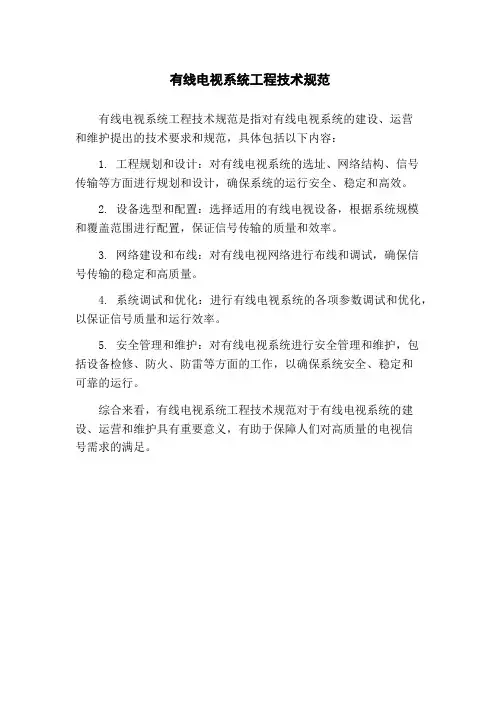

有线电视系统工程技术规范
有线电视系统工程技术规范是指对有线电视系统的建设、运营
和维护提出的技术要求和规范，具体包括以下内容：
1. 工程规划和设计：对有线电视系统的选址、网络结构、信号
传输等方面进行规划和设计，确保系统的运行安全、稳定和高效。

2. 设备选型和配置：选择适用的有线电视设备，根据系统规模
和覆盖范围进行配置，保证信号传输的质量和效率。

3. 网络建设和布线：对有线电视网络进行布线和调试，确保信
号传输的稳定和高质量。

4. 系统调试和优化：进行有线电视系统的各项参数调试和优化，以保证信号质量和运行效率。

5. 安全管理和维护：对有线电视系统进行安全管理和维护，包
括设备检修、防火、防雷等方面的工作，以确保系统安全、稳定和
可靠的运行。

综合来看，有线电视系统工程技术规范对于有线电视系统的建设、运营和维护具有重要意义，有助于保障人们对高质量的电视信
号需求的满足。

大连天途有线电视网络股份有限公司有线电视工程施工规程（第四版）第一章一般规定本规程依据GB50200—94《有线电视系统工程技术规范》，参照电信行业的有关技术标准，结合大连地区的实际情况制定。

有线电视系统工程的施工应以设计图纸为依据，严格遵守本规程。

为了保证本规范的顺利执行，所有具有施工资质的工程公司的施工技术人员应当持有经天途公司考核、备案的上岗证。

如果在施工中严重违反本规定，将吊销上岗证并对工程公司进行经济处罚。

一、系统工程施工前应具备下列条件1、施工图纸齐全，并已经经过审批。

施工人员应仔细了解工程情况，包括：工程特点、施工方案、工艺要求、施工质量标准等，熟悉有关施工图纸及规定。

2、施工所需的设备、器材、辅材、机械准备就绪，能满足连续施工和阶段施工要求。

二、系统工程施工前，应进行下列调查工作1、施工区域内建筑物的现场情况。

2、使用道路和占用道路（包括横跨道路）的情况。

3、允许同杆架设的杆路及自立杆路的情况。

4、敷设管道电缆（光缆）和直埋式光缆路由状况，并对各管道做出路由标志。

通过以上调查，如发现在施工现场有影响施工的障碍物或不能按原图纸施工的其它情况，应及时与有关部门协商解决或提出修改图纸申请。

严禁擅自改图，私自开口、入网。

经过修改后的设计文件及图纸在设计之前和修改之后，均需要复制一份交由分公司备案。

三、施工前应对系统使用材料，部件进行下列检查1、任务工程（指覆盖、改造、联网、数据工程）应按施工材料表核对材料，如有问题及时向有关部门反映。

2、各种材料部件及设备的规格、型号、数量、应符合设计要求，必须使用经部级鉴定的合格产品，具有国家广电总局颁发的入网许可证，并经天途有线公司许可的新产品（要附上公司指定的产品和型号以及使用说明书等）。

3、对有源部件应进行通电检查。

四、双向网改规定1、有线数字电视双向网络工程施工要求实施质量控制。

2、参与有线数字电视双向网络工程施工的施工队伍必须具备如下基本要求：a、具有多年广电行业施工经验；b、配备有线电视双向网络工程施工基本的施工工具、仪器、仪表（功率计，EOC 测试仪、网线测试仪、网线钳、同轴电缆连接器压接钳，现场施8、有线数字电视双向网络系统的电源、防雷和接地部分应参加建筑总体工程中电源、防雷和接地的分项（或分部）工程检测验收。

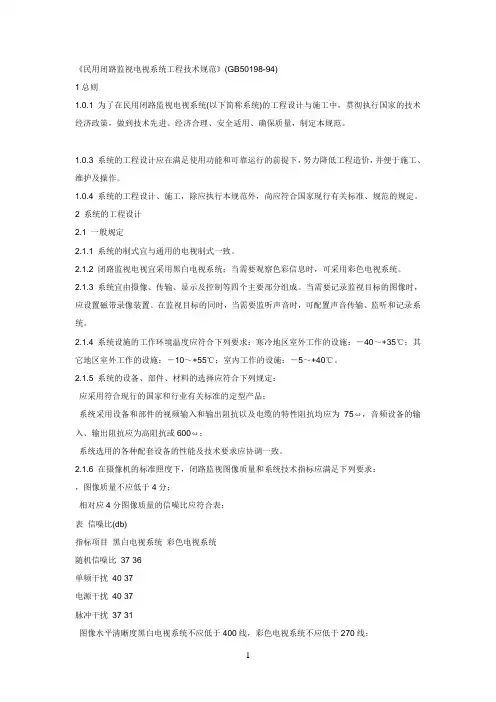

《民用闭路监视电视系统工程技术规范》(GB50198-94)1总则1.0.1 为了在民用闭路监视电视系统(以下简称系统)的工程设计与施工中，贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1.0.3 系统的工程设计应在满足使用功能和可靠运行的前提下，努力降低工程造价，并便于施工、维护及操作。

1.0.4 系统的工程设计、施工，除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 系统的工程设计2.1 一般规定2.1.1 系统的制式宜与通用的电视制式一致。

2.1.2 闭路监视电视宜采用黑白电视系统；当需要观察色彩信息时，可采用彩色电视系统。

2.1.3 系统宜由摄像、传输、显示及控制等四个主要部分组成。

当需要记录监视目标的图像时，应设置磁带录像装置。

在监视目标的同时，当需要监听声音时，可配置声音传输、监听和记录系统。

2.1.4 系统设施的工作环境温度应符合下列要求：寒冷地区室外工作的设施：－40～+35℃；其它地区室外工作的设施：－10～+55℃；室内工作的设施：－5～+40℃。

2.1.5 系统的设备、部件、材料的选择应符合下列规定：应采用符合现行的国家和行业有关标准的定型产品；系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75ω，音频设备的输入、输出阻抗应为高阻抗或600ω；系统选用的各种配套设备的性能及技术要求应协调一致。

2.1.6 在摄像机的标准照度下，闭路监视图像质量和系统技术指标应满足下列要求：，图像质量不应低于4分；相对应4分图像质量的信噪比应符合表；表信噪比(db)指标项目黑白电视系统彩色电视系统随机信噪比37 36单频干扰40 37电源干扰40 37脉冲干扰37 31图像水平清晰度黑白电视系统不应低于400线，彩色电视系统不应低于270线；；，在监视器输入端的电平值应为1vp-p±3db vbs；系统各部分信噪比指标分配应符合表；表系统各部分信噪比指标分配(db)项目摄像部分传输部分显示部分连续随机信噪比40 50 45系统在低照度使用时，监视画面应达到可用图象，其系统信噪比不得低于25db.注：①五级损伤制评分标准应符合本规范第②vbs为图像信号、消隐脉冲和同步脉冲组成的全电视信号的英文缩写代号。

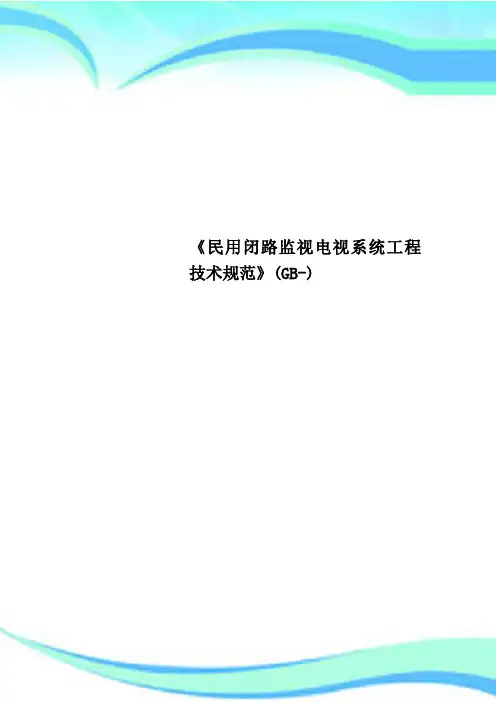

《民用闭路监视电视系统工程技术规范》(GB-)————————————————————————————————作者：————————————————————————————————日期：《民用闭路监视电视系统工程技术规范》(GB50198-94)1总则1.0.1 为了在民用闭路监视电视系统(以下简称系统)的工程设计与施工中，贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1.0.2本规范适用于以监视为主要目的的民用闭路电视系统的新建、扩建和改建工程的设计、施工及验收。

1.0.3 系统的工程设计应在满足使用功能和可靠运行的前提下，努力降低工程造价，并便于施工、维护及操作。

1.0.4 系统的工程设计、施工，除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 系统的工程设计2.1 一般规定2.1.1 系统的制式宜与通用的电视制式一致。

2.1.2 闭路监视电视宜采用黑白电视系统；当需要观察色彩信息时，可采用彩色电视系统。

2.1.3 系统宜由摄像、传输、显示及控制等四个主要部分组成。

当需要记录监视目标的图像时，应设置磁带录像装置。

在监视目标的同时，当需要监听声音时，可配置声音传输、监听和记录系统。

2.1.4 系统设施的工作环境温度应符合下列要求：寒冷地区室外工作的设施：－40～+35℃；其它地区室外工作的设施：－10～+55℃；室内工作的设施：－5～+40℃。

2.1.5 系统的设备、部件、材料的选择应符合下列规定：2.1.5.1 应采用符合现行的国家和行业有关标准的定型产品；2.1.5.2 系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75ω，音频设备的输入、输出阻抗应为高阻抗或600ω；2.1.5.3 系统选用的各种配套设备的性能及技术要求应协调一致。

2.1.6 在摄像机的标准照度下，闭路监视图像质量和系统技术指标应满足下列要求：2.1.6.1图像质量可按五级损伤制评定，图像质量不应低于4分；2.1.6.2 相对应4分图像质量的信噪比应符合表2.1.6-1的规定；表2.1.6-1 信噪比(db)指标项目黑白电视系统彩色电视系统随机信噪比37 36单频干扰40 37电源干扰40 37脉冲干扰37 312.1.6.3 图像水平清晰度黑白电视系统不应低于400线，彩色电视系统不应低于270线；2.1.6.4图像画面的灰度不应低于8级；2.1.6.5系统的各路视频信号，在监视器输入端的电平值应为1vp-p±3db vbs；2.1.6.6 系统各部分信噪比指标分配应符合表2.1.6-2的规定；表2.1.6－2 系统各部分信噪比指标分配(db)项目摄像部分传输部分显示部分连续随机信噪比40 50 452.1.6.7 系统在低照度使用时，监视画面应达到可用图象，其系统信噪比不得低于25db.注：①五级损伤制评分标准应符合本规范第4.3.1条表4.3.1-1的规定。

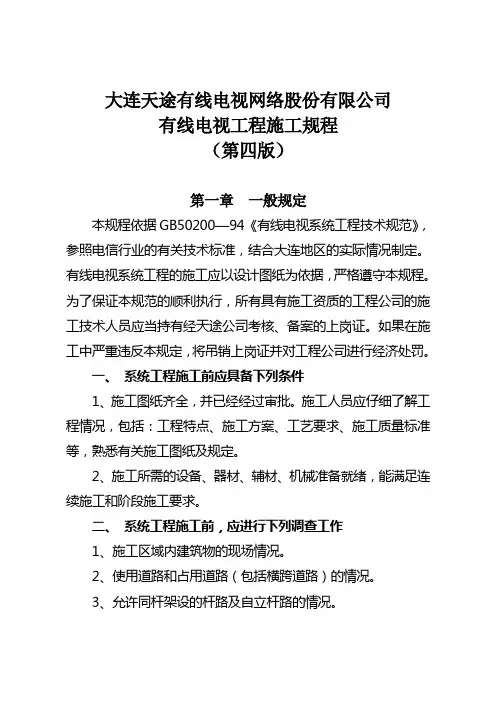

大连天途有线电视网络股份有限公司有线电视工程施工规程（第四版）第一章一般规定本规程依据GB50200—94《有线电视系统工程技术规范》，参照电信行业的有关技术标准，结合大连地区的实际情况制定。

有线电视系统工程的施工应以设计图纸为依据，严格遵守本规程。

为了保证本规范的顺利执行，所有具有施工资质的工程公司的施工技术人员应当持有经天途公司考核、备案的上岗证。

如果在施工中严重违反本规定，将吊销上岗证并对工程公司进行经济处罚。

一、系统工程施工前应具备下列条件1、施工图纸齐全，并已经经过审批。

施工人员应仔细了解工程情况，包括：工程特点、施工方案、工艺要求、施工质量标准等，熟悉有关施工图纸及规定。

2、施工所需的设备、器材、辅材、机械准备就绪，能满足连续施工和阶段施工要求。

二、系统工程施工前，应进行下列调查工作1、施工区域内建筑物的现场情况。

2、使用道路和占用道路（包括横跨道路）的情况。

3、允许同杆架设的杆路及自立杆路的情况。

4、敷设管道电缆（光缆）和直埋式光缆路由状况，并对各管道做出路由标志。

通过以上调查，如发现在施工现场有影响施工的障碍物或不能按原图纸施工的其它情况，应及时与有关部门协商解决或提出修改图纸申请。

严禁擅自改图，私自开口、入网。

经过修改后的设计文件及图纸在设计之前和修改之后，均需要复制一份交由分公司备案。

三、施工前应对系统使用材料，部件进行下列检查1、任务工程（指覆盖、改造、联网、数据工程）应按施工材料表核对材料，如有问题及时向有关部门反映。

2、各种材料部件及设备的规格、型号、数量、应符合设计要求，必须使用经部级鉴定的合格产品，具有国家广电总局颁发的入网许可证，并经天途有线公司许可的新产品（要附上公司指定的产品和型号以及使用说明书等）。

3、对有源部件应进行通电检查。

四、双向网改规定1、有线数字电视双向网络工程施工要求实施质量控制。

2、参与有线数字电视双向网络工程施工的施工队伍必须具备如下基本要求：a、具有多年广电行业施工经验；b、配备有线电视双向网络工程施工基本的施工工具、仪器、仪表（功率计，EOC 测试仪、网线测试仪、网线钳、同轴电缆连接器压接钳，现场施分应用φ100mm铁管保护，引上管为2根φ100波纹管，波纹管内穿子管，铁管应嵌入波纹管中，埋入地下20-30cm，并将引上管封上，引上杆后架空光缆的始端可留适当余量。

有线电视系统工程技术规范GB50200-94~F~~A1~前言中华人民共和国国家标准有线电视系统工程技术规范TechnicalcodeforregunationofCATVsystemGB50200-94主编部门：中华人民共和国广播电影电视部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《有线电视系统工程技术规范》的通知建标［<K5><K5><K40>~A2~11.0.11.0.2收：1.0.31.0.4~A3~2~B1~2.12.1.12.1.2时，可采(VHF) 2.1.32.1.4按系统模式应对前端、干线和分配网络进行主要技术指标的分配和计算。

2.1.5设备、部件及材料的选择，应符合下列规定：Ω。

2.1.6系统设施工作的环境温度宜符合下列要求：寒冷地区室外工作的设施：-40～+35℃；其它地区室外工作的设施：-10～+55℃；室内工作的设施：-5～+40℃。

~B2~2.2系统的基本模式及主要技术指标分配2.2.1系统可采用无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种基本模式，并宜符合下列要求：<MAP=Image.BMB,1,1,17-3-1><MAP=Image.BMB,1,1,17-3-2><MAP=Image.BMB,1,1,17-3-3><MAP=Image.BMB,1,1,17-4-1><K5>注：系统基本模式中常用的图形符合应符合本规范附录A的规定。

<TAB=Tab11-17.BMB,1,1,17-4-1>2.2.3各种系统模式的前端、干线和分配部分的主要技术指标的分配系数应符合下列规定：<TAB=Tab11-17.BMB,1,1,17-4-2><TAB=Tab11-17.BMB,1,1,17-4-3><TAB=Tab11-17.BMB,1,1,17-4-4>2.2.4载噪比、交扰调制比、载波互调比的分贝(dB)数可按下列公式计算：<K10><FML=Fml11-17.BMB,1,1,17-4-1><K10><FML=Fml11-17.BMB,1,1,17-4-2><K10><FML=Fml11-17.BMB,1,1,17-4-3><K10><FML=Fml11-17.BMB,1,1,17-5>式中2.2.5±5dBμ±4dBμ~B3~2.32.3.12.3.2频带<K5>2.3.32.3.42.3.52.3.6~B4~2.4前端2.4.1各频道天线送至前端的最小输入电平应按下式计算：<K10><FML=Fml11-17.BMB,1,1,17-6-1>式中<FML=Fml11-17.BMB,1,1,17-6-10>---天线送至前端的最小输入电平(dBμV)；<K2><FML=Fml11-17.BMB,1,1,17-6-11>---分配给前端的载噪比(dB)；<K7><FML=Fml11-17.BMB,1,1,17-6-12>---前端的噪声系数(dB)。

有线电视系统工程技术规范
有线电视系统工程技术规范是指在有线电视系统建设中，为保证系统的稳定性和可靠性，制定的一系列技术规范和标准。

这些规范包括有线电视系统的设计、安装、调试和维护等方面的要求，旨在提高有线电视系统的性能和服务质量。

有线电视系统工程技术规范通常包括以下内容：
1. 系统设计规范：包括有线电视系统的网络拓扑结构、信号传输线路规划、中继站和末端用户接入规划等。

2. 设备选型和安装规范：包括有线电视系统所需设备的选型、布置位置、安装方式和连接方式等。

3. 信号传输规范：包括有线电视信号的传输频率、幅度、调制方式和调制器件等要求。

4. 综合布线规范：包括室内和室外的布线方式、电缆规格和连接方式等。

5. 系统测试和调试规范：包括系统安装后的测试方法、测试设备和测试参数等。

6. 系统维护和保养规范：包括系统的定期维护、故障排除和设备更换等要求。

有线电视系统工程技术规范的制定和执行，可以确保有线电视系统建设和运维的标准化和规范化，提高系统的稳定性和可靠性，提供更好的服务质量和用户体验。

有线电视系统工程技术规范一、引言有线电视系统是一种常见的广播和电视传输系统，广泛应用于家庭和商业环境。

为了确保有线电视系统正常运行，提高传输质量和可靠性，本文档将介绍有线电视系统工程的技术规范。

二、系统设计规范2.1 系统拓扑结构设计•有线电视系统的拓扑结构应根据实际需要灵活设计，包括总线型、星型、环型等结构。

•系统中应预留足够的传输带宽和信号源接口，以便后续扩展和升级。

2.2 信号传输规范•有线电视系统的信号传输应满足相关的电视信号传输标准，如PAL、NTSC、SECAM等。

•采用合适的传输介质，例如同轴电缆或光纤，以保证信号的传输质量。

•对于长距离传输，应采取适当的信号放大和补偿措施，以避免信号衰减和失真。

2.3 电子设备安装规范•所有的电子设备应按照厂商提供的安装要求进行安装，确保设备正常工作。

•设备之间应有足够的通风空间，避免过热导致设备故障。

•尽量避免电子设备与其他电磁干扰源的靠近，以减少干扰和杂音。

三、系统工程施工规范3.1 电缆敷设规范•有线电视系统的电缆敷设应符合相关的标准，如TIA/EIA-568，确保电缆的连接性和可靠性。

•电缆的敷设路径应尽量避免弯曲和过多的交叉，减少信号损耗。

•在敷设过程中，应注意电缆的保护，避免损坏和磨损。

3.2 设备安装规范•根据设计要求和设备手册，安装设备并将其连接到正确的接口。

•对于重要设备，应进行必要的调试和测试，确保其正常工作。

•所有安装工作应记录并维护详细的安装清单和图纸，以备后续维护和管理。

3.3 地线和接地规范•有线电视系统的地线和接地应符合相关的电气安全规范，确保系统的安全性和可靠性。

•地线应与设备的接地端子连接良好，防止静电和其他电气故障。

•在接地过程中应使用合适的接地材料和设备，确保接地的有效性。

四、系统测试规范4.1 性能测试规范•对有线电视系统进行性能测试，包括信号质量、频率响应、噪声等方面。

•使用专业的测试仪器和设备，按照相关的测试方法和标准进行测试。

有线电视系统工程技术规范（GB50200-94）中华人民共和国国家标准有线电视系统工程技术规范ＧＢ５０２００－９４中华人民共和国国家标准有线电视系统工程技术规范ＧＢ５０２００－９４主编部门：中华人民共和国广播电影电视部批准部门：中华人民共和国建设部施行日期：１９９４年１１月１日关于发布国家标准《有线电视系统工程技术规范》的通知建标［１９９４］１９８号根据国家计委计综［１９８６］４５０号文和建设部建标［１９９１］７２７号文的要求，由广播电影电视部会同有关部门共同制订的《有线电视系统工程技术规范》，已经有关部门会审。

现批准《有线电视系统工程技术规范》ＧＢ５０２００－９４为强制性国家标准，自１９９４年１１月１日起施行。

本标准由广播电影电视部负责管理，具体解释等工作由武汉市广播电视局负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部１９９４年３月１１日目次１总则２系统的工程设计２．１一般规定２．２系统的基本模式及主要技术指标分配２．３接收天线２．４前端２．５干线传输２．６分配网络２．７前端机房和自办节目站２．８部件安装和线路敷设２．９防雷、接地与安全防护２．１０供电３系统的工程施工３．１一般规定３．２接收天线３．３前端机房３．４干线架设３．５支线和用户线３．６防雷、接地及安全防护３．７系统的调测４系统的工程验收４．１一般规定４．２系统质量的主观评价４．３系统质量的测试４．４系统的工程施工质量４．５验收文件附录Ａ系统基本模式中常用的图形符号附录Ｂ常用测试表格附录Ｃ系统的工程验收证书附录Ｄ本规范用词说明附加说明１总则１．０．１为使有线电视系统（以下简称系统）的工程设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规范。

１．０．２本规范适用于下列信号传输方式的有线电视系统的新建、扩建和改建工程的设计、施工及验收：１．０．２．１射频同轴电缆。

１．０．２．２射频同轴电缆与光缆组合。

１．０．２．３射频同轴电缆与微波组合。

有线电视系统工程技术规范
有线电视系统工程技术规范是指在建设有线电视系统时，为保证有线电视系统的正常运行和高效服务，给出有关设计、施工、检查、检修等方面的规范。

有线电视系统建设应当遵守政府有关规定，符合有关行业标准，满足建设、运行要求，实现安全、稳定、可靠的有线电视系统工程。

设计方面，有线电视系统的设计应充分考虑地域环境、信号覆盖范围、系统结构及设计要求等因素，确保系统的可靠性、后期维护的可行性，同时应考虑未来的扩容需求，采用有利于系统拓展和改造的设计思路，合理设计设备容量和拓扑结构，以确保系统的完整性、稳定性和可靠性。

施工方面，有线电视系统应采用高质量的设备，安装施工质量要符合有关标准，采用合理的安装方式，以确保设备的可靠性和安全性。

检查方面，有线电视系统的检查应根据设计要求，完全按照有关技术文件，严格检查设备安装和连接状况，以确保设备的正确安装和连接，并对有线电视系统的调试和试验结果进行记录。

检修方面，有线电视系统应定期检修，定期检查，及时更换损坏的设备，以确保系统的安全可靠运行。

总之，有线电视系统工程技术规范是一套具有系统性、完整性的规
范，它的实施可以保证有线电视系统的安全可靠运行，为用户提供高效优质的服务。

大连天途有线电视网络股份有限公司有线电视工程施工规程（第四版）第一章一般规定本规程依据GB50200—94《有线电视系统工程技术规范》，参照电信行业的有关技术标准，结合大连地区的实际情况制定。

有线电视系统工程的施工应以设计图纸为依据，严格遵守本规程。

为了保证本规范的顺利执行，所有具有施工资质的工程公司的施工技术人员应当持有经天途公司考核、备案的上岗证。

如果在施工中严重违反本规定，将吊销上岗证并对工程公司进行经济处罚。

一、系统工程施工前应具备下列条件1、施工图纸齐全，并已经经过审批。

施工人员应仔细了解工程情况，包括：工程特点、施工方案、工艺要求、施工质量标准等，熟悉有关施工图纸及规定。

2、施工所需的设备、器材、辅材、机械准备就绪，能满足连续施工和阶段施工要求。

二、系统工程施工前，应进行下列调查工作1、施工区域内建筑物的现场情况。

2、使用道路和占用道路（包括横跨道路）的情况。

3、允许同杆架设的杆路及自立杆路的情况。

4、敷设管道电缆（光缆）和直埋式光缆路由状况，并对各管道做出路由标志。

通过以上调查，如发现在施工现场有影响施工的障碍物或不能按原图纸施工的其它情况，应及时与有关部门协商解决或提出修改图纸申请。

严禁擅自改图，私自开口、入网。

经过修改后的设计文件及图纸在设计之前和修改之后，均需要复制一份交由分公司备案。

三、施工前应对系统使用材料，部件进行下列检查1、任务工程（指覆盖、改造、联网、数据工程）应按施工材料表核对材料，如有问题及时向有关部门反映。

2、各种材料部件及设备的规格、型号、数量、应符合设计要求，必须使用经部级鉴定的合格产品，具有国家广电总局颁发的入网许可证，并经天途有线公司许可的新产品（要附上公司指定的产品和型号以及使用说明书等）。

3、对有源部件应进行通电检查。

四、双向网改规定1、有线数字电视双向网络工程施工要求实施质量控制。

2、参与有线数字电视双向网络工程施工的施工队伍必须具备如下基本要求：a、具有多年广电行业施工经验；b、配备有线电视双向网络工程施工基本的施工工具、仪器、仪表（功率计，EOC 测试仪、网线测试仪、网线钳、同轴电缆连接器压接钳，现场施工根据需求而带）；c、厂家督导或者天途有线技术人员以及其指导下的工程人员。
