产品名称冷冻干燥机多歧管压盖式干燥机

冻干机说明书-CAL-FENGHAI.-(YICAI)-Company One1产品名称：真空冷冻干燥机产品型号：LYO-8(CIP)产品编号：2002－031A产品研制单位：上海东富龙科技有限公司产品标准号：Q/NGAC1-031A搁板有效总面积：㎡最大捕水量：150Kg总功率：47KW外形尺寸：4915×2500×2960mm总重量：5200Kg冻干原理真空冷冻干燥就是把含有大量水份物质，预先进行降温冻结成固体，然后在一定真空条件下使水蒸汽直接从固体中升华出来，而物质本身剩留在冻结时的冰架中，因此它干燥后体积不变、疏松多孔冰在升华时要吸收热量，引起产品本身温度下降而减慢升华速度，为了增加升华速度，缩短干燥时间，必须要对产品进行适当加热。

整个干燥过程是在较低温度下进行的。

冷冻干燥有下列优点：1、制品在冻干腔室内的无菌状态下完成干燥、解吸附水份和全压塞等操作。

2、适于液体加工，操作简便，作业过程容易简化，无菌环境便于控制。

3、能除去物质中95～99%的水份，稳定性好，易于长期保存药物的有效成份。

4、许多生物制品、药品、食品在水和热的作用下很容易产生变性或分解，为了长期保存，最适宜的方法是在低温下冻结干燥。

5、制品中水份的去除，无热处理过程。

6、制品冻干后的体积、形状基本不变，物质呈干粉状态，无干缩。

7、在冷冻干燥过程中，微生物的生长和酶的作用无法进行。

因此能保持原来的性状。

真空冷冻干燥系统操作规程：开机前准备：一、确认冻干箱内测温探头已安放准确二、确认冷凝器内化霜水已排放干净三、确认冷却水、压缩空气、总电源稳供应冷冻干燥手动操作：1、旋开控制柜钥匙开关，进入冷冻干燥操作界面，点击“手动”，进入手动操作系统。

2、开循环泵1或循环泵2，确认泵的出口压力（～）左右。

3、开压缩机1、板冷阀1，压缩机2、板冷阀2，对制品进行预冻（根据预冻速度，选择开一台或两台压缩机）。

4、当制品温度达到工艺所要求的温度后，恒温（即保持目前温度）一段时间（由工艺决定，一般2～3小时）5、恒温结束后，对冷凝器进行制冷（当用一台压缩机制冷制品时，另一台要同时制冷冷凝器），即关板冷阀1、板冷阀2，开冷凝器阀1、冷凝器阀2。

上海恒曦实业有限公司技术资料
HX-250NF型冷冻式干燥机
一、技术参数表：
空气处理量27m3/min
操作条件
入口压力≤1.0MPa 入口温度≤45℃
环境温度≤38℃
出入口压力降≤0.020MPa 压力露点2-10℃
冷冻系统冷冻能力14.9KW 冷媒型式R-22 冷媒量 5.0kg 冷凝器风冷式蒸发器直立翅片式
电气系统
操作电源AC 3φ,380V,50Hz 冷媒压缩机 5.08HP
绝缘等级E级
压缩机运转电流11.6A
冷干机运转电流13.0A
连接管径压缩空气DN80
安装条件装机环境通风良好，无尘埃纤维飞絮安装场所室内无基础安装
其他噪声声压级值：距离设备1米处，噪声小于60分贝二、主要零部件产地表
NO 配件名称品牌英文名型号产地
1 冷媒压缩机谷轮Copeland ZR72日本
2 蒸发器恒曦HX-250ZF 国产
3 冷凝器恒曦ZVO-250LN 国产
4 压力开关丹佛斯Danfoss KP5-1171 丹麦
5 压力表椰树JN 3.5Mpa 合资
6 电子排水器乔克JORC MIC-A 荷兰
7 干燥过滤器丹佛斯Danfoss DCL083S 丹麦
8 筒体总成恒曦HX-250NF 国产备注：以上零部件有可能采用质量不低于表列产品的进口部件替代。

冷冻式干燥机工作原理及作用嘿，朋友们！今天咱来唠唠冷冻式干燥机这玩意儿。

你说这冷冻式干燥机啊，就像是一个神奇的小魔法师！它的工作原理呢，其实挺有意思的。

简单来说，就是让压缩空气变冷，就像冬天里的冷空气一样。

这一冷可不得了，空气中的水分就被冻得哆哆嗦嗦，然后凝结成小水珠或者小冰晶。

接着呢，这些小水珠和小冰晶就被分离出来啦，就好像把调皮的小孩子从大部队里揪出来一样。

这样一来，出来的空气可就干燥得很啦！你想想看，要是没有这个小魔法师，那压缩空气里带着那么多水分到处跑，得多麻烦呀！就好比你去跑步，浑身湿漉漉的，那多难受呀！这冷冻式干燥机就帮我们解决了这个大问题呢。

它的作用那可太大啦！比如说在一些工业生产中，需要用到干燥的压缩空气。

如果空气里水分太多，那可能会影响产品的质量呀，就像做饭的时候水放多了会影响饭菜的味道一样。

有了冷冻式干燥机，就能保证空气干燥清爽，让生产过程顺顺利利的。

再比如在一些需要精密仪器的地方，干燥的空气也是非常重要的。

要是空气太潮湿，仪器可能会受潮损坏，那不就糟糕啦？这时候冷冻式干燥机就像是一个忠诚的卫士，守护着这些宝贝仪器呢！还有啊，在很多场合下，干燥的空气能让设备运行得更稳定，就像人吃得健康才能有力气干活一样。

它能减少故障的发生，延长设备的使用寿命，这可都是实实在在的好处呀！咱再打个比方，冷冻式干燥机就像是一个超级清洁工，把空气中那些讨厌的水分都清理得干干净净。

它默默无闻地工作着，却为我们的生产和生活带来了巨大的便利。

你说这冷冻式干燥机是不是很了不起？它虽然不大，但是作用却不容小觑呢！咱可真得好好感谢这个小家伙，让我们的生活和工作变得更加美好。

所以啊，大家可别小瞧了它哟！它可是我们的好帮手呢！。

FD-1A-50冷冻干燥机FD-1A-50冷冻干燥机是一种广泛使用的实验室设备，用于制备干燥样品。

其原理是将样品在低温下冷冻，使水分转化为冰，然后在低压下通过升华将水分去除，从而获得干燥的样品。

设备结构FD-1A-50冷冻干燥机由以下几部分组成：1.制冷系统制冷系统由压缩机、冷凝器、蒸发器等部分组成，用于制冷降温，将样品降至冰点以下。

2.减压系统减压系统由真空泵、减压阀等部分组成，通过将样品放置在真空容器中，并逐步降低容器内的压力，将水分从冰的固态直接转变为气态，获得干燥的样品。

3.控制系统控制系统由控制器、传感器、执行器等部分组成。

用于设定和监控样品的温度、真空度等参数。

4.采样系统采样系统用于采集干燥过程中样品的重量及湿度等数据。

使用方法正确使用FD-1A-50冷冻干燥机需要以下几个步骤：1.准备样品：将需要干燥的样品放置于冷冻干燥机的样品盘中，建议样品尽量均匀分布，避免过密或过少。

2.启动制冷系统：将制冷系统的电源接通，设置冷却温度并启动，让制冷系统对样品进行冷却。

3.开启真空泵：当样品的温度达到所需温度后，开启真空泵，开始将容器内部的压力逐步降低。

4.蒸发干燥：随着容器内部压力的降低，样品中的水分会逐渐从固态蒸发成气态，从而完成干燥过程。

干燥时间会因样品的性质、数量等不同而异。

5.结束干燥：当干燥完毕后，关闭真空泵，打开气阀，将大气压注入容器并缓慢升温，直至样品回到常温。

取出样品，并用密封袋或瓶保存。

维护保养为确保FD-1A-50冷冻干燥机长期高效工作，需要定期进行以下维护和保养：1.定期清洗：为保持设备的卫生和稳定性，应每月对设备进行清洁，去除灰尘和其他杂物。

2.检查泵体：检查真空泵和气泵，保证其正常使用。

3.更换冷媒：约每年更换冷媒和加注。

4.测量压力：每年校正设备上的压力显示器和真空计。

5.检查贴纸标注：定期检查设备上的标识和贴纸，更换损坏的标识。

使用注意事项1.操作前先检测管道系统的泄漏度和系统压力，确保操作安全。

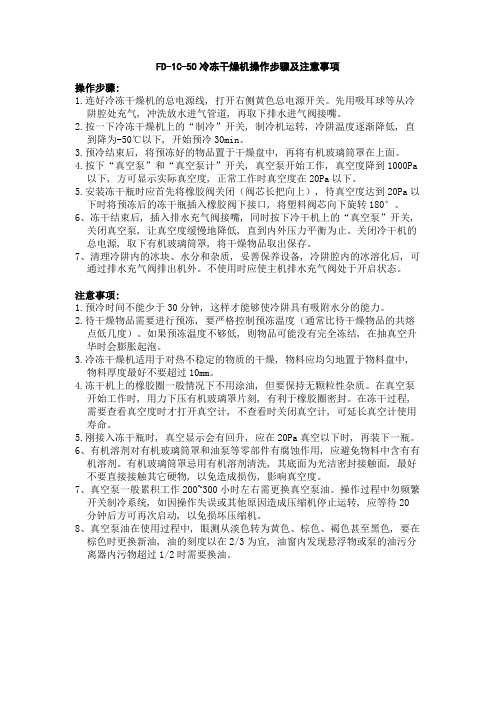

FD-1C-50冷冻干燥机操作步骤及注意事项操作步骤:1.连好冷冻干燥机的总电源线, 打开右侧黄色总电源开关。

先用吸耳球等从冷阱腔处充气, 冲洗放水进气管道, 再取下排水进气阀接嘴。

2.按一下冷冻干燥机上的“制冷”开关, 制冷机运转, 冷阱温度逐渐降低, 直到降为-50℃以下, 开始预冷30min。

3.预冷结束后, 将预冻好的物品置于干燥盘中, 再将有机玻璃筒罩在上面。

4.按下“真空泵”和“真空泵计”开关, 真空泵开始工作, 真空度降到1000Pa以下, 方可显示实际真空度, 正常工作时真空度在20Pa以下。

5.安装冻干瓶时应首先将橡胶阀关闭（阀芯长把向上）, 待真空度达到20Pa以下时将预冻后的冻干瓶插入橡胶阀下接口, 将塑料阀芯向下旋转180°。

6、冻干结束后, 插入排水充气阀接嘴, 同时按下冷干机上的“真空泵”开关,关闭真空泵, 让真空度缓慢地降低, 直到内外压力平衡为止。

关闭冷干机的总电源, 取下有机玻璃筒罩, 将干燥物品取出保存。

7、清理冷阱内的冰块、水分和杂质, 妥善保养设备, 冷阱腔内的冰溶化后, 可通过排水充气阀排出机外。

不使用时应使主机排水充气阀处于开启状态。

注意事项:1.预冷时间不能少于30分钟, 这样才能够使冷阱具有吸附水分的能力。

2.待干燥物品需要进行预冻, 要严格控制预冻温度（通常比待干燥物品的共熔点低几度）。

如果预冻温度不够低, 则物品可能没有完全冻结, 在抽真空升华时会膨胀起泡。

3.冷冻干燥机适用于对热不稳定的物质的干燥, 物料应均匀地置于物料盘中,物料厚度最好不要超过10mm。

4.冻干机上的橡胶圈一般情况下不用涂油, 但要保持无颗粒性杂质。

在真空泵开始工作时, 用力下压有机玻璃罩片刻, 有利于橡胶圈密封。

在冻干过程, 需要查看真空度时才打开真空计, 不查看时关闭真空计, 可延长真空计使用寿命。

5.刚接入冻干瓶时, 真空显示会有回升, 应在20Pa真空以下时, 再装下一瓶。

FD-1-50 真空冷冻干燥机使用说明及注意事项开机操作：1 连接好电源，打开右侧黄色电源开关。

此时“冷肼”显示窗开始显示冷肼的温度2 按一下“制冷机”开关，制冷机开始运转，冷肼温度开始降低。

为使冷肼有充分的吸附水分的能力，预冷时间应不少于30分钟；3 按一下“真空计”开关，此时真空度显示为“999”；4 预冷结束后，将已经准备好的待干燥物品置于干燥盘中，再将有机玻璃罩盖上5 按下快速充气阀（位于左前面板）上的不锈钢按片，听到咔嚓声后，将快速充气阀接嘴拔出来，以自动密封。

6 按下“真空泵”开关，真空泵开始工作，真空度显示“999”，直到1000Pa以下，方可显示实际真空度，冷冻干燥进程开始。

注：在真空泵开始工作时，用力下压有机玻璃罩片刻，有利于密封。

7. 多歧管型，首先应将橡胶阀关闭（将阀芯长把向上），待真空度达到20Pa以下时将预冻结束的冻干瓶插入橡胶阀下接口，将塑料阀芯向下旋转180℃.（注意：此时真空显示会有回升，应在真空度达到20Pa以下时，再装下一瓶）。

8.T型架型首先应将橡胶阀关闭（将阀芯垂直橡胶管），待真空度达到20Pa以下时将预冻结束的冻干瓶插入橡胶阀下接口，将塑料阀芯旋转90℃。

（注意：此时真空显示会有回升，应在真空度达到20Pa以下时，再装下一瓶）。

关机操作：1 将快速充气阀接嘴插入快速充气阀座，同时关“真空泵”电源开关，使空气缓缓进入冷肼;如需充入惰性气体，则将惰性气体的减压导管连接“充气口”2 关“真空计”、“制冷机”，如长期不用应拔掉电源线。

3 提起有机玻璃罩，将物品取出，保存，冷冻干燥结束。

4 冷肼中的冰化成水后，需将水从快速充气阀口排除，操作与充气相似5 清理冷肼中的水分和杂质，妥善保养设备。

6 多歧管型，应逐个关闭橡胶阀并取下冻干瓶后再重复关机操作注意事项：1 冷冻干燥前，先将准备干燥的样品置于低温冰箱或液氮中，使样品完全冻结实，方可进行冷冻干燥2 物料厚度不超过10mm时，冷冻干燥时间一般在24小时左右3 操作过程切勿频繁开关3 冻干结束向冷肼充气时，一定要慢，以免冲坏真空计。

冻干成套生产线加工工艺说明一、冻干应用简述一三六一六一一二九八八真空干燥机系由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。

主要部件为干燥箱、捕水器（冷阱）、制冷机组、真空泵、加热/冷却装置等。

它的工作原理是将被干燥的物品先冻结到三相点温度以下，然后在真空条件下使物品中的固态水份（冰）直接升华成水蒸气，从物品中排除，使物品干燥。

物料经前处理后，被送入速冻仓冻结，再送入干燥仓升华脱水，之后在后处理车间包装。

真空系统为升华干燥仓建立低气压条件，加热系统向物料提供升华潜热，制冷系统向冷阱和干燥室提供所需的冷量。

设备采用高效辐射加热，物料受热均匀；采用高效捕水冷阱，并可实现快速化霜；采用高效真空机组，并可实现油水分离；采用并联集中制冷系统，多路按需供冷，工况稳定，有利节能；采用人工智能控制，控制精度高，操作方便。

对冻干制品的质量要求是：生物活性不变、外观色泽均匀、形态饱满、结构牢固、溶解速度快，残余水分低。

要获得高质量的制品，对冻干的理论和工艺应有一个比较全面的了解。

冻干真空干燥工艺包括预冻、升华和再冻干三个分阶段。

合理而有效地缩短冻干的周期在工业生产上具有明显的经济价值。

真空干燥机在密封的夹层中通入热能源(如热水、低压蒸汽或导热油)，热量以内壳传给被干燥物料。

在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。

物料处于真空状态，大气压下降使物料表面的水份(溶剂)达到饱和状态而蒸发，并由真空泵及时排出。

物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出，三个过程不断进行，物料在很短时间达到干燥目的。

设备主要由筒体和框架、大小空心加热盘、主轴、十字臂及耙叶、圆盘加料器、下料盘及成品出口、尾气出口、热载体进出口管、检视门、蜗轮减速器、无级变速器及电机等所组成。

设备主要构件是空心加热盘，中空部焊有折流隔板加强，既增加刚度和强度，又提高传热效果，发挥了传导干燥热能利用率高的优点。

真空冷冻干燥技术的应用范围是非常广泛的，只要是含水、无毒、无腐蚀性的物质都可以运用冻干技术将其制成冻干品。

冻干机冷冻干燥的工作原理冻干机工作原理冷冻干燥就是把含有大量水分物质，预先进行降温冻结成固体,然后在真空的条件下使水蒸汽直接升华出来，而物质本身剩留在冻结时的冰架中，因此它干燥后体积不变，疏松多孔在升华时要吸收热量。

引起产品本身温度的下降而减慢升华速度，为了增加升华速度，缩短干燥时间，必须要对产品进行适当加热。

整个干燥是在较低的温度下进行的。

冻干机按系统分，由致冷系统、真空系统、加热系统、和控制系统四个主要部分组成。

按结构分，由冻干箱或称干燥箱、冷凝器或称水汽凝集器、冷冻机、真空泵和阀门、电气控制元件等组成。

冻干箱是一个能够致冷到-40。

C左右，能够加热到+50。

C左右的高低温箱，也是一个能抽成真空的密闭容器。

它是冻干机的主要部分，需要冻干的产品就放在箱内分层的金属板层上，对产品进行冷冻，并在真空下加温，使产品内的水分升华而干燥。

冷凝器同样是一个真空密闭容器，在它的内部有一个较大表面积的金属吸附面，吸附面的温度能降到-40。

C以下，并且能恒定地维持这个低温。

冷凝器的功用是把冻干箱内产品升华出来的水蒸气冻结吸附在其金属表面上。

冻干箱、冷凝器、真空管道和阀门，再加上真空泵，便构成冻干机的真空系统。

真空系统要求没有漏气现象，真空泵是真空系统建立真空的重要部件。

真空系统对于产品的迅速升华干燥是必不可少的。

致冷系统由冷冻机与冻干箱、冷凝器内部的管道等组成。

冷冻机可以是互相独立的二套，也可以合用一套。

冷冻机的功用是对冻干箱和冷凝器进行致冷，以产生和维持它们工作时所需要的低温，它有直接致冷和间接致冷二种方式。

加热系统对于不同的冻干机有不同的加热方式。

有的是利用直接电加热法；有的则利用中间介质来进行加热，由一台泵使中间介质不断循环。

加热系统的作用是对冻干箱内的产品进行加热，以使产品内的水份不断升华，并达到规定的残余水份要求。

控制系统由各种控制开关，指示调节仪表及一些自动装置等组成，它可以较为简单，也可以很复杂。

LGJ-10压盖型冷冻干燥机产品详细介绍：LGJ-10压盖型冷冻干燥机配置：主机+防返油真空泵+有机玻璃罩+压盖装置LGJ-10冷冻干燥机，有五种配置：●普通干燥配置——样品在样品盘中预冻后干燥；●压盖配置——装有样品的西林瓶预冻后干燥，干燥结束后在真空状态下手动将瓶盖盖紧，等同于真空包装；●多歧管干燥配置——样品在专用瓶中预冻后通过橡胶阀与冻干罩相连。

冻干过程中通过开关阀可随时更换冻干瓶，可同时冻干不同种类样品，可同时挂8个不同容量的专用瓶，干燥效率高；●多歧管压盖干燥配置——冻干罩可冻干西林瓶内样品并压盖，冻干罩又可挂瓶干燥，提高了冻干效率。

●预冻功能——将装有样品的不锈刚托盘放在预冻架上，将预冻架放进冷阱，盖上保温盖进行预冻，预冻完毕后进行干燥，预冻功能为用户节省了低温冰箱的费用。

主要特点：●进口压缩机，制冷量大，噪音小；●符合国际标准的绿色环保型；●冷阱开口大，无内盘管，带有预冻盖，可做预冻使用；●液晶显示、中文界面，显示干燥曲线；●体积小，结构紧凑，操作方便；●透明钟罩式干燥室，安全直观；●预冷架，可作导流桶，加快干燥速度；●国际标准真空接口，可与多种真空泵联用。

●冷阱和操作面为全不锈钢，耐腐蚀，易光洁；●可选配上位机通讯接口；●可选配充气阀，可充干燥惰性气体；●可选配双机复叠式制冷，技术成熟，温度低（适用于-80℃设备）。

LGJ-10压盖型冷冻干燥机技术参数：●冷阱盘管温度：<-55℃,-80℃（可选）●真空度：<10Pa●冻干面积：0.08m2●捕水能力：3-4Kg/24h●盘装物料：0.8升●物料盘：ф180mm,共3层●西林瓶ф12mm：560支●西林瓶ф16mm：285支●西林瓶ф22mm：165支●总功率：970W●外型尺寸：565×420×(360+430)(mm)物料盘：压盖型：物料干燥盘直径为180mm，共三层；可放置物料约900ml(料厚10mm)，或放置直径22mm的瓶子135只。
