冷干机基础知识一、基本介绍1、定义冷干机是冷冻式干燥机的简称，冷干机是引用新型技术，属于气动系统中的气源处理元件。

2、分类水冷型冷干机风冷型冷干机3、主要参数进气温度：℃压缩机功率：KW处理量：Nm3/min（标准大气压下立方米每分钟)工作压力：Mpa(1psi=6.895kPa=0.0689476bar =0.006895MPa）压缩空气标准处理系统图二、冷干机工作原理由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。

利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度，使压缩空气中含水量趋于超饱和的状态，从而除去压缩空气中的水分（水蒸气成分）。

开机后冷媒经压缩机压缩由原来的低温低压状态变成高温高压的蒸气。

高温高压的蒸气流入冷凝器及二次冷凝器，其热量通过热交换被冷却介质带走，温度下降，高温高压的蒸气因为冷凝变成了常温高压的液体。

常温高压的液体冷媒流过膨胀阀，因为膨胀阀的节流作用压力降低，使得冷媒变成常温低压的液体。

常温低压的液体进入蒸发器后，因为压力的降低液态冷媒沸腾蒸发变成低压低温的气体，冷媒蒸发时吸收了大量压缩空气的热量，使得压缩空气的温度下降达到干燥的目的。

蒸发后的低温低压冷媒蒸气，从压缩机的吸气口流回，被压缩压缩后排出进入下一循环。

1压缩机、2冷凝器、3节流阀、4蒸发器、5储液器、6气水分离器、7自动排水器、8前置冷却器、9压力表、10气枪、11干燥过滤器、12高低压保护开关、13热气旁通阀、14压缩空气进口、15干燥空气出口、16预冷回热器三、冷干机的主要部件1.压缩机冷干是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝（放热）→膨胀→蒸发 ( 吸热 ) 的制冷循环。

冷干机的技术参数主要有：
一、处理量(Nm3/min)：能满足处理空压机的排气量，通过冷干机处理的压缩机空气能够满足应用需求；
二、进气温度(℃)：空压站的环境温度和压缩空气进入冷干机的温度；
三、工作压力(MPa)：与空压机的排气压力相匹配；
四、压缩机功率(Kw)：压缩机的运行功率，这点一般对能耗有要求的需要关注；
五、冷却水耗量(t/h)：水冷冷干机需要了解水耗用量。

冷干机的目标性参数：“压力露点”(℃)，一般都认为压力露点是压缩空气干燥度的单位，达到某个特定的值，才可以满足生产工艺要求。

但是压力露点与被处理压缩空气的很多参数有关(如进气温度、工作压力、环境温度等)。

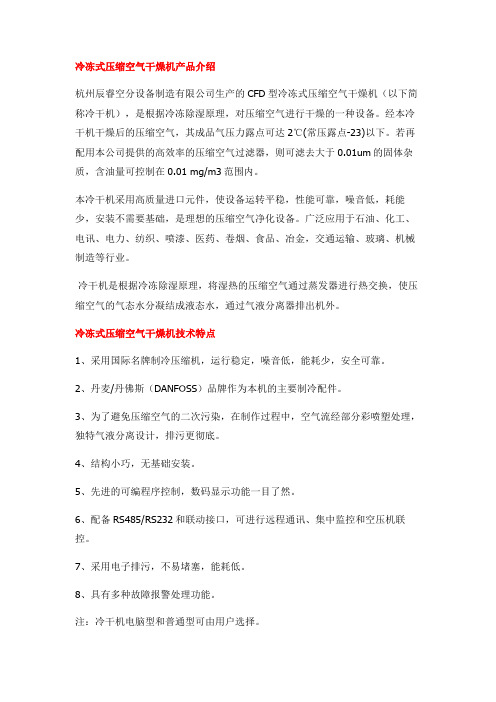

冷冻式压缩空气干燥机产品介绍杭州辰睿空分设备制造有限公司生产的CFD型冷冻式压缩空气干燥机（以下简称冷干机），是根据冷冻除湿原理，对压缩空气进行干燥的一种设备。

经本冷干机干燥后的压缩空气，其成品气压力露点可达2℃(常压露点-23)以下。

若再配用本公司提供的高效率的压缩空气过滤器，则可滤去大于0.01um的固体杂质，含油量可控制在0.01 mg/m3范围内。

本冷干机采用高质量进口元件，使设备运转平稳，性能可靠，噪音低，耗能少，安装不需要基础，是理想的压缩空气净化设备。

广泛应用于石油、化工、电讯、电力、纺织、喷漆、医药、卷烟、食品、冶金，交通运输、玻璃、机械制造等行业。

冷干机是根据冷冻除湿原理，将湿热的压缩空气通过蒸发器进行热交换，使压缩空气的气态水分凝结成液态水，通过气液分离器排出机外。

冷冻式压缩空气干燥机技术特点1、采用国际名牌制冷压缩机，运行稳定，噪音低，能耗少，安全可靠。

2、丹麦/丹佛斯（DANFOSS）品牌作为本机的主要制冷配件。

3、为了避免压缩空气的二次污染，在制作过程中，空气流经部分彩喷塑处理，独特气液分离设计，排污更彻底。

4、结构小巧，无基础安装。

5、先进的可编程序控制，数码显示功能一目了然。

6、配备RS485/RS232和联动接口，可进行远程通讯、集中监控和空压机联控。

7、采用电子排污，不易堵塞，能耗低。

8、具有多种故障报警处理功能。

注：冷干机电脑型和普通型可由用户选择。

冷冻式压缩空气干燥机产品种类和技术指标1.常温风冷型冷干机工作压力：0.6-1.0Mpa（根据要求提供1.0-3.0Mpa）成品气露点：-23℃（常压下）进气温度：<45℃冷却方式：风冷压力损失：≤0.02Mpa2.常温水冷型冷干机工作压力：0.6-1.0Mpa（根据要求提供1.0-3.0Mpa）成品气露点：-23℃（常压下）进气温度：<45℃进水压力：0.2-0.4Mpa压力损失：≤0.02Mpa进水温度：≤32℃冷却方式：水冷3.高温型冷干机工作压力：0.6-1.0Mpa（根据要求提供1.0-3.0Mpa）成品气露点：-23℃（常压下）进气温度：<80℃压力损失：≤0.02Mpa进水温度：≤32℃冷却方式：水冷、风冷本公司生产产品：变压吸附制氮机，变压吸附制氧机，变压吸附液氮机，碳载氮气纯化设备，加氢氮气纯化设备，余热再生空气干燥机，无热再生空气干燥机，微热再生空气干燥机，移动式管道干燥器，组合式低露点压缩空气干燥机，冷冻式压缩空气干燥机，高效除油器，高效油水分离器，精密过滤器，粉尘精滤器，风冷型高效空气冷却器，水冷型高效空气冷却器，鼓风机再生空气干燥机，除菌过滤器,蒸汽过滤器，精密过滤器，活性碳过滤器。

冷冻干燥机的技术参数介绍
冷冻干燥机（Freeze Dryer）是一种将物质冷冻后进行干燥的设备。

它可以有
效地保留物质的营养成分和形态，在食品、生物制药、化妆品等领域有广泛的应用。

本文将介绍冷冻干燥机的常用技术参数。

干燥室温度和压力
干燥室温度是指干燥室内的温度，通常为-30℃至-50℃之间。

压力则取决于物
质的挥发性和形态，一般在0.1 Pa至10 Pa之间。

较低的温度和压力可以减少物
质的热敏性和氧化性，保持物质的原始特性。

冷冻温度和压力
冷冻温度是指干燥室内的冷冻设备的工作温度，通常为-70℃至-80℃之间。

冷
冻压力与冷冻温度有关，为了降低物质的温度，需要使用低温制冷机冷却。

低温制冷机的制冷效率随着温度的降低而降低，因此冷冻温度在-70℃至-80℃之间。

加热板温度和压力
加热板温度是指干燥过程中，加热板提供的热源温度，通常为20℃至60℃之间。

加热板的温度和压力条件可以影响干燥的速度和干燥过程中物质的状态。

通过控制不同的参数，可以实现快速干燥或者连续干燥等不同的干燥方式。

冷却水温度和流量
在全过程中，需要通过冷却水对加热板和冷冻设备进行循环冷却和排热。

冷却
水温度通常在5℃至10℃之间，可以用于快速排除室内的热量。

冷却水流量应该
适当，以确保温度不过高，同时也应该控制好水的压力，防止水压过低影响冷却效果。

以上是冷冻干燥机的常用技术参数，不同的参数组合可以实现不同的干燥效果。

冷冻干燥机的选择应该依据物质的特性和干燥需求来确定。

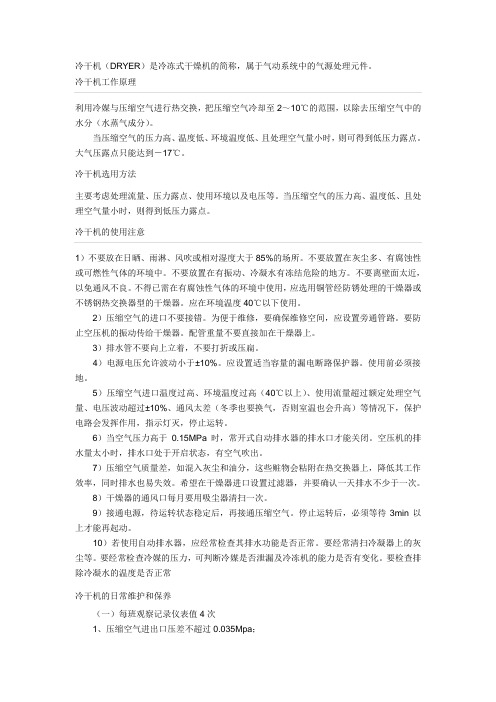

冷干机（DRYER）是冷冻式干燥机的简称，属于气动系统中的气源处理元件。

冷干机工作原理利用冷媒与压缩空气进行热交换，把压缩空气冷却至2～10℃的范围，以除去压缩空气中的水分（水蒸气成分）。

当压缩空气的压力高、温度低、环境温度低、且处理空气量小时，则可得到低压力露点。

大气压露点只能达到－17℃。

冷干机选用方法主要考虑处理流量、压力露点、使用环境以及电压等。

当压缩空气的压力高、温度低、且处理空气量小时，则得到低压力露点。

冷干机的使用注意1）不要放在日晒、雨淋、风吹或相对湿度大于85%的场所。

不要放置在灰尘多、有腐蚀性或可燃性气体的环境中。

不要放置在有振动、冷凝水有冻结危险的地方。

不要离壁面太近，以免通风不良。

不得已需在有腐蚀性气体的环境中使用，应选用铜管经防锈处理的干燥器或不锈钢热交换器型的干燥器。

应在环境温度40℃以下使用。

2）压缩空气的进口不要接错。

为便于维修，要确保维修空间，应设置旁通管路。

要防止空压机的振动传给干燥器。

配管重量不要直接加在干燥器上。

3）排水管不要向上立着，不要打折或压扁。

4）电源电压允许波动小于±10%。

应设置适当容量的漏电断路保护器。

使用前必须接地。

5）压缩空气进口温度过高、环境温度过高（40℃以上）、使用流量超过额定处理空气量、电压波动超过±10%、通风太差（冬季也要换气，否则室温也会升高）等情况下，保护电路会发挥作用，指示灯灭，停止运转。

6）当空气压力高于0.15MPa时，常开式自动排水器的排水口才能关闭。

空压机的排水量太小时，排水口处于开启状态，有空气吹出。

7）压缩空气质量差，如混入灰尘和油分，这些赃物会粘附在热交换器上，降低其工作效率，同时排水也易失效。

希望在干燥器进口设置过滤器，并要确认一天排水不少于一次。

8）干燥器的通风口每月要用吸尘器清扫一次。

9）接通电源，待运转状态稳定后，再接通压缩空气。

停止运转后，必须等待3min以上才能再起动。

10）若使用自动排水器，应经常检查其排水功能是否正常。

冷冻干燥机从功能上区分有哪些冷冻干燥机技术指标一般搁板型：物料散装于物料盘中，适用于食品、中草药、粉末材料的冻干。

带压盖装置型：适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖机构压紧瓶盖，可避开二次污染、重新吸附水分，易于长期保存。

带预冻功能型：物料预冻过程，冷阱作为预冻腔预冻物料，在干燥过程，冷阱为捕水器，捕获物料溢出的水分。

带预冻功能的冻干机，冷冻干燥过程物料的预冻、干燥等均在冻干机上完成，冻干机使用效率高，节省了低温冰箱的费用。

多歧管型：在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停冻干机起源于19世纪20时代的真空冷冻干燥技术经过了几十年的起伏和徘徊后，在后的20年中取得了长足进展。

进入21世纪，真空冻干技术凭借其它干燥方法无法比拟的优点，越来越受到人们的青睐，除了在医药、生物品、食品、血液制品、活性物质领域得到广泛应用外，其应用规模和领域还在不断扩大中。

冷冻干燥（以下简称冻干）就是将含水物质，先冻结成固态，而后使其中的水分从固态升华成气态，以除去水分而保存物质的方法。

在压缩空气干燥过程中，其冷冻干燥是通过降低压缩空气温度，使压缩空气中的水份析出。

冷冻干燥机（冷干机）的工作原理与电电冰箱一样，压缩空气经过冷冻的压缩空气管道后，压缩空气温度下降至要求的温度，达到干燥的要求。

注意问题：1 制备样品应尽可能扩大其表面积，其中不得含有酸碱物质和挥发性有机溶剂；2 样品必需完全冻结成冰，如有残留液体会造成气化喷射；3 注意冷阱约为零下65度，可以做低温冰箱使用，但必需戴保温手套操作防止冻伤；4 启动真空泵以前，检查出水阀是否拧紧，充气阀是否关闭，有机玻璃罩与橡胶圈的接触面是否清洁无污物，良好密封；5 一般情况下，该机不得连续使用超过48小时；6 样品在冷冻过程中，温度渐渐降低，可以将样品取出回暖一段时间后（仍处于冰冻状态），连续干燥，以缩短干燥时间。

冷冻式压缩空气干燥机技术规范书单位: 斯格耐特动力设备（大连）有限公司联系人: lijun经理电话:传真: 9压缩空气干燥净化设备技术规范书1.0 供货内容及报价（供参考选择）1.1 配置方案一序号品名型号数量1 风冷中压型冷冻式干燥机RD-10A/25 1台2.0 设计、制造规程和规范冷冻式压缩空气干燥机、过滤器和储气罐的设计、制造、安装、验收均按中国国家有关标准为基础，并符合下列有关标准、规范和规定的要求（但不限于此），同时充分考虑当地环境条件和使用条件的影响。

JB/T4330-1999 制冷和空调设备噪声的测定GBJ 19-87 采暖通风与空气调节设计规范（2001版）DL 400-91 继电保护和安全自动装置技术规程GB 10893-89 压缩空气干燥机规范与试验GB/T13277-91 一般用压缩空气质量等级GB4720-84 低压电器电控设备NEMA-ICS4 工业控制设备及系统的端子板NEMA-ICS6 工业控制装置及系统的外壳GBJ78 工业企业噪声卫生标准JB2750-80 机电产品包装通用技术条件GB150—1998 钢制压力容器GB1225-76 焊条检验、包装和标志GB6654-86 压力容器用碳素钢及普通低合金钢热轧厚钢板JB/T81-90-94 钢制管法兰垫片标准JB4700-4707-92 压力容器法兰标准JB4730-94 压力容器无损探伤JB478-92 钢制压力容器焊接工艺评定JB1614-83 锅炉受压力元件焊接接头机械性能检验方法HG20592-20635-97 钢制管法兰、垫片、紧固件滤芯按下列标准：流量ISO3724 效率ISO3968压差ISO3968 含尘量ISO4572残余含量ISO/DP8573/2-19883.0 压缩空气系统设备配置参考图以上配置为常规配置，仅供参考。

实际使用时可作相应调整。

4.0 冷冻式压缩空气干燥机部分4.1 冷冻式压缩空气干燥机技术参数序号项目单位技术参数1 设备型号：RD-10A/252 额定处理气量：NM3/min 1.003 工作压力：MPa 2.504 空气入口温度℃≤45.005 冷却方式：风冷6 环境温度℃2-387 空气总压损：MPa ≤0.028 空气进口接口管径mm 1〞(可选)9 空气出口接口管径mm 1〞(可选)10 压缩机台数：台 111 压缩机功率：HP 0.5012 电源1Φ 220V 50HZ13 使用的制冷剂：R2214 出口空气露点：℃-2315 电脑控制器微电脑控制器mm 650x400x62016 参考外形尺寸（长x宽x高）17 重量KG 5018 安装方式：室内水平地面，无基础备注4.2 冷干机主要零部件清单（仅供参考）序号名称品牌数量1 制冷压缩机蓝海 12 干燥过滤器丹佛斯 13 蒸发器万邦 14 冷媒低压表富士 15 压力控制器丹佛斯 16 电子排水器荷兰JORC 17 空气开关浙江德力西 18 换热器总成万邦 19 风冷凝器万邦 14.3 冷冻式干燥机工作原理及流程:冷冻式干燥机采用了降温结露的工作原理，主要由热交换系统、制冷系统和电气控制系统三部分组成。

冷冻式压缩空气干燥机规格参数
冷冻式压缩空气干燥机是一种常见的工业设备，用于从压缩空
气中去除水分和湿气，以确保空气干燥，从而保护管道、工具和设
备不受潮气腐蚀。

其规格参数通常包括以下几个方面：
1. 处理能力，冷冻式压缩空气干燥机的处理能力通常以单位时
间内处理的空气流量来衡量，常用的单位是立方米每分钟（m³/min）或标准立方英尺每分钟（SCFM）。

2. 工作压力，这是指干燥机能够处理的压缩空气的工作压力范围，通常以巴（bar）或磅力每平方英寸（psi）来表示。

3. 干燥温度，冷冻式压缩空气干燥机能够实现的最低干燥温度，通常以摄氏度（℃）或华氏度（°F）来表示。

4. 进出口温度，干燥机进出口空气的温度范围，通常以摄氏度（℃）或华氏度（°F）来表示。

5. 电源要求，包括额定电压、频率和功率等信息。

6. 控制方式，干燥机的控制方式，包括手动控制、自动控制或智能控制等。

7. 外形尺寸，干燥机的外形尺寸，包括长度、宽度、高度等。

8. 重量，干燥机本身的重量，通常以千克（kg）或磅（lb）来表示。

9. 其他特殊功能和参数，例如冷凝器类型、制冷剂种类、排水方式、噪音水平等。

这些规格参数可以帮助用户选择适合其工业生产需求的冷冻式压缩空气干燥机，以确保设备的正常运行和生产效率。

当然，具体的规格参数还需根据具体的设备型号和厂家来确定。

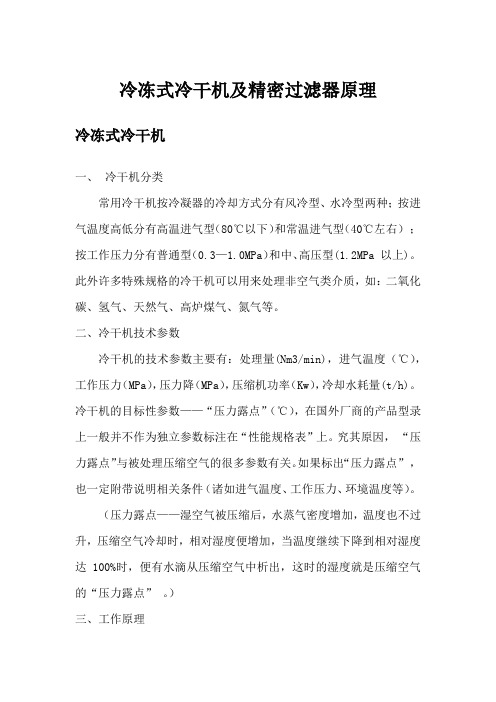

整体了解冷干机1.常用冷干机分几类？常用冷干机的冷凝器的冷却方式分有风冷型、水冷型两种；从进气温度高低分有高温进气（80℃以下）和常温进气型（40℃左史）；从工作压力分有普通型（0.3—1.0MPa）和中、高压型(1.2MPa 以上)。

此外许多特殊规栺的冷干机可以用来处理非空气类介质，如：二氧化碳、氢气、天然气、高炉煤气、氮气等。

2.冷干机有哪些技术参数？冷干机的技术参数主要有：处理量(Nm3/min)，进气温度（℃），工作压力（MPa），压力降（MPa），压缩机功率（Kw），冷却水耗量(t/h)。

冷干机的目标性参数——“压力露点”（℃），在国外厂商的产品型录上一般并不作为独立参数标注在“性能规格表”上。

究其原因，“压力露点”不与处理压缩空气的很多参数有关。

如果标出“压力露点”，也一定附带说明相关条件（诸如进气温度、工作压力、环境温度等）。

3.冷干机的“压力露点”究竟可达多少（℃）？在不同厂家的产品样本上，冷干机的“压力露点”有多种不同的标注：计有 0℃、1℃、1.6℃、1.7℃、2℃、3℃、2~10℃、10℃等（其中 10℃仅见诸国外产品样本）。

这给用户选型带来了不便。

因此实亊求是地探知冷干机的“压力露点”究竟能达到多少℃，是很有实际意义的。

我们知道，冷干机“压力露点”有三个条件限制，即：①有蒸发温度冰点底线的限制；②有蒸发器换热面积不能无限增大的限制；③有“气水分离器”分离效率达不到 100%的限制。

压缩空气在蒸发器里的最终冷却温度比冷媒蒸发温度高 3—5℃是正常的；过分降低蒸发温度又于事无补；由于气水分离器效率的限制，少量凝结水在预冷器的热交换中形成水蒸气也会使压缩空气含水量有所提高。

所有这些因素加在一起，要将冷干机的“压力露点”控制在 2℃以下是非常困难的。

至于 0℃、1℃、1.6℃、1.7℃等标注，往往是商业宣传成份多于了实际效果，人们不必过分当真。

实际上，冷干机的“压力露点”定在 10℃以下对生产厂家讲来已并不是一个低标准要求。
