冷冻式干燥机选型指南
如何选择冷干机
正确地选择一台冷干燥机,必须同时考虑到压缩空气的实际流量、压力、温度又上及环境温度和要求的压力露点温度五大因素。
冷干机处理量Qs=Qa×C1×C2公式中Qa为压缩空气实际流量
举例:
冷干机入口空气压力为0.7MPa,冷干机入口空气温度为40℃,环境温度40℃,压缩空气的实际流量Qa10Nm3/min,要求压力露点+2℃则:冷干机处理量Qs=Qa×C1×C2,查表一、表二,C1=0.80,C2=1.22,得Q S=9.76,应选择SLAD-10NF规格最合适。
表一压缩空气压力及温度修正系数(C
表二环境温度与压力露点修正系数(C2)
压力露点-大气露点换算图
大气露点-水分含量关系表
露点℃水份含
量
g/m3
露点
℃
水份含
量
g/m3
露点
℃
水份含
量
g/m3
露点
℃
水份含
量
g/m3
露点
℃
水份含
量
g/m3
64153.83948.671412.07-11 2.186-360.2597 63147.33846.621311.35-12 2.206-370.2359 62141.23743.961210.66-13 1.876-380.2141 61135.33641.751110.01-14 1.736-390.1940 60130.33539.63109.309-15 1.605-400.1757 59127.73437.6198.819-16 1.483-410.1590 58119.43335.6888.270-17 1.369-420.1438 57114.23233.8377.750-18 1.261-430.1298 56109.23132.0767.260-19 1.165-440.1172 55104.43030.385 6.797-20 1.074-450.1055 5499.832928.784 6.360-210.9884-460.09501 5395.392827.243 5.947-220.9093-470.08544 5291.122725.782 5.559-230.8359-480.07675 5187.012624.381 5.192-240.7678-490.06886 5083.062523.05-0 4.847-250.7047-500.06171 4979.262421.78-1 4.523-260.6463-51.10.054 4875.612320.58-2 4.217-270.5922-53.90.040 4772.102219.43-3 3.930-280.5422-56.70.029 4668.732118.34-4 3.660-290.4960-59.40.021 4565.502017.30-5 3.407-300.4534-62.20.014 4462.391916.31-6 3.169-310.4141-65.00.011 4359.411815.37-7 2.946-320.3779-67.80.008 4256.561714.48-8 2.737-330.3445-70.60.005 4153.821613.63-9 2.541-340.3138-73.30.003
4051.191512.83-10 2.358-350.2856
流程图
1、换热器
2、蒸发器
3、气液分离器
4、自动排水器
5、冷媒压缩机
6、汽化器
7、分液头
8、气液混合头
9、热力膨胀阀
10、视镜
11、干燥过滤器
12、储液器
13、热气旁通阀
14、冷凝器(风冷)
15、冷凝器(水冷)
16、预冷器(水冷)
17、预冷器(风冷)
冷干机原理
冷干机是根据冷冻除湿原理,将压缩空气强制通过蒸发器进行热交换而降温,使压缩空气中气态的水和油经过等压冷却,凝结成液态的水和油,并夹带尘埃,通过自动排水器排出系统外,从而获得清洁的压缩空气。
一、为何使用压缩空气干燥机
二、环境空气中含有水分,当空气被压缩机吸入、压缩后,尽管体积减小了,但其所含有的水
分绝对数量并没有减少。因此压缩空气中水分的浓度增大了,并且在压缩过程中会产生冷凝水。
三、
四、举例来说,一台排气压力为7公斤的压缩机,能够将8立方米的体积的空气压缩到约1立
方米。如果进气的相对湿度是40%经过压缩后,理论上出口的相对湿度将达到320%,在自然条件下,当相对湿度达到100%后,就会出现水分凝结(冷凝)。因此,压缩空气中的水蒸汽含量将达到100%(饱和),而多余的水分就会变成液态水。在压缩空气输送到使用点的过程中,由于温度下降,还会进一步出现冷凝水,正是这个原因,造成我们终遇到水分问题,而不论环境空气的相对湿度是多少。
五、

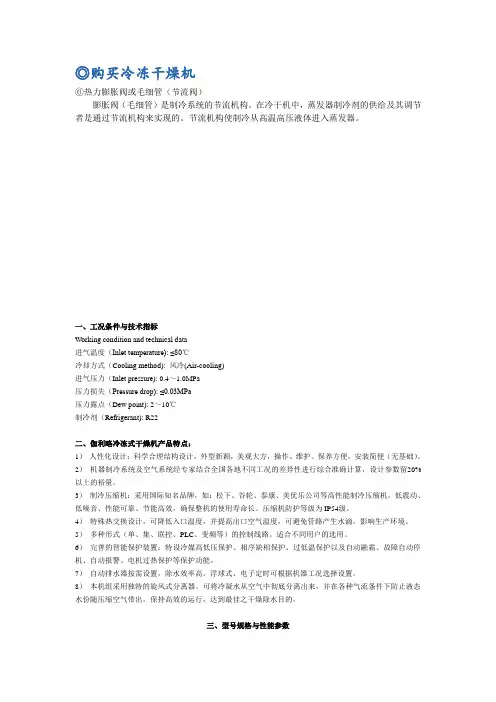

六、二、冷冻式压缩空气干燥机的性能:
七、
八、通过冷冻原理将压缩空气降温到0℃,使压缩空气中气态的水和油经过等压冷却,凝结成
液态的水和油,并夹带尘埃,通过自动排水器排出系统外,从而获得清洁、干燥的压缩空气。
压缩空气系统配置图
