冷冻干燥机参数

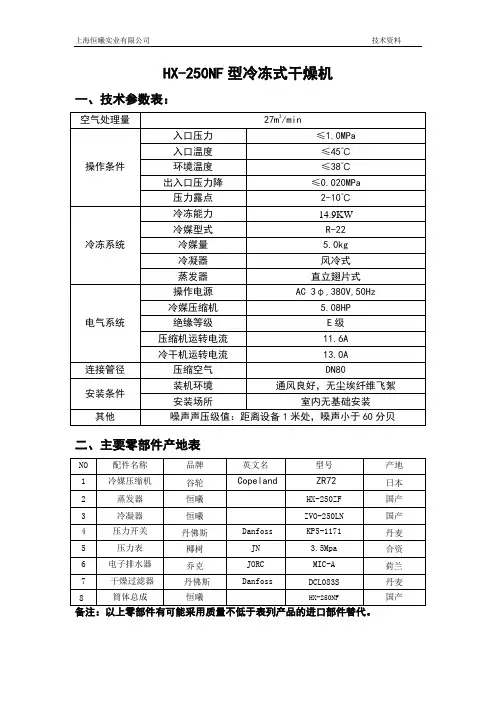

上海恒曦实业有限公司技术资料
HX-250NF型冷冻式干燥机
一、技术参数表：
空气处理量27m3/min
操作条件
入口压力≤1.0MPa 入口温度≤45℃
环境温度≤38℃
出入口压力降≤0.020MPa 压力露点2-10℃
冷冻系统冷冻能力14.9KW 冷媒型式R-22 冷媒量 5.0kg 冷凝器风冷式蒸发器直立翅片式
电气系统
操作电源AC 3φ,380V,50Hz 冷媒压缩机 5.08HP
绝缘等级E级
压缩机运转电流11.6A
冷干机运转电流13.0A
连接管径压缩空气DN80
安装条件装机环境通风良好，无尘埃纤维飞絮安装场所室内无基础安装
其他噪声声压级值：距离设备1米处，噪声小于60分贝二、主要零部件产地表
NO 配件名称品牌英文名型号产地
1 冷媒压缩机谷轮Copeland ZR72日本
2 蒸发器恒曦HX-250ZF 国产
3 冷凝器恒曦ZVO-250LN 国产
4 压力开关丹佛斯Danfoss KP5-1171 丹麦
5 压力表椰树JN 3.5Mpa 合资
6 电子排水器乔克JORC MIC-A 荷兰
7 干燥过滤器丹佛斯Danfoss DCL083S 丹麦
8 筒体总成恒曦HX-250NF 国产备注：以上零部件有可能采用质量不低于表列产品的进口部件替代。

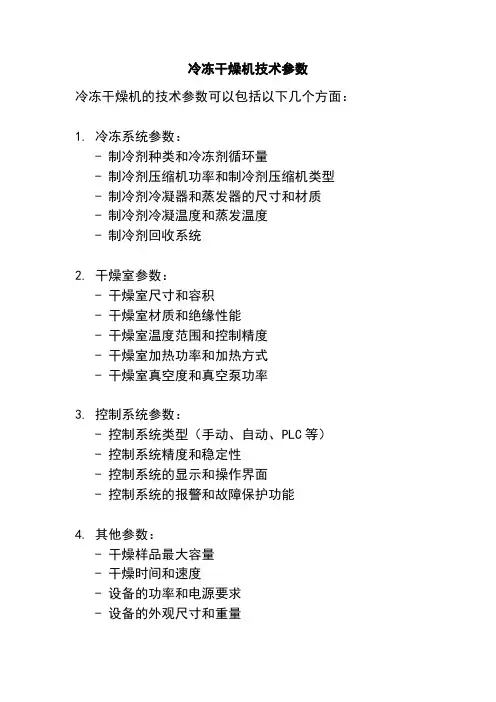

冷冻干燥机技术参数
冷冻干燥机的技术参数可以包括以下几个方面：
1. 冷冻系统参数：
- 制冷剂种类和冷冻剂循环量
- 制冷剂压缩机功率和制冷剂压缩机类型
- 制冷剂冷凝器和蒸发器的尺寸和材质
- 制冷剂冷凝温度和蒸发温度
- 制冷剂回收系统
2. 干燥室参数：
- 干燥室尺寸和容积
- 干燥室材质和绝缘性能
- 干燥室温度范围和控制精度
- 干燥室加热功率和加热方式
- 干燥室真空度和真空泵功率
3. 控制系统参数：
- 控制系统类型（手动、自动、PLC等）
- 控制系统精度和稳定性
- 控制系统的显示和操作界面
- 控制系统的报警和故障保护功能
4. 其他参数：
- 干燥样品最大容量
- 干燥时间和速度
- 设备的功率和电源要求
- 设备的外观尺寸和重量
- 设备的噪音和振动水平
这些参数可能会因不同的冷冻干燥机型号和制造商而有所差异，具体的技术参数应根据具体的设备型号和使用需求来确定。

压缩空气冷冻式干燥机技术要求一、安装使用环境条件：以下是设备使用现场条件：为了保证设备正常运行，投标方如需配套增加相关辅助设备，应在投标方案中充分考虑并有分项报价。

1.1作业制度：251天，3班制。

1.2使用地点区域自然环境：1.1海拨高度：90m以下。

1.2环境温度和相对湿度：环境温度：极端最高气温：40.5℃极端最低气温：-24.2℃平均最高气温：29.6℃平均最低气温：-10.3℃相对湿度：冬季空调室外计算相对湿度：56%夏季通风室外计算相对湿度：45%最热月月平均室外计算相对湿度：77%1.3地震烈度：7度。

1.3、能源环境：1.3.1电力：供电电压380V，220V，供电频率50Hz。

二、冷干机参数：2.1冷干机类型：压缩空气冷冻式干燥机2.2冷干机参数：处理量：60m³/min进气温度：≥50℃工作压力：7~8 bar工作噪音：≤60 dB(A)压力降：＜0.02MPa压力露点：-2℃~5℃制冷剂：环保冷媒电源：380V/3相/50 Hz三、技术要求3.1 冷干机3.1.1压缩空气入口最高温度80℃、出口压力露点≤3℃。

3.1.2 冷干机规定工况下最大压力降≤5%。

3.1.3 冷干机在规定工况下运行时，其出口容积流量应不小于规定值的95%。

3.1.4 冷干机运行中应安全可靠，其在压缩空气系统中不能成为新的污染源。

3.1.5 冷干机应具有控制和状态的显示功能。

具有自动调节功能，当工况因使用或环境发生变化时，冷干机应能正常运行。

配备自动排水器，有自动定时排液装置。

3.1.6 电气设计应符合相关规定，并在设备的合适部位设置接地端子并予以标识。

3.1.7 冷干机的压缩空气管路、制冷系统管路、水管路应联结可靠，密封性好，不应有互相渗漏和外泄现象。

保证制冷系统在储运和工作运行中安全可靠。

3.1.8 冷干机的压力容器应按GB150标准制造，验收应符合《压力容器安全技术监察规程》的有关规定。

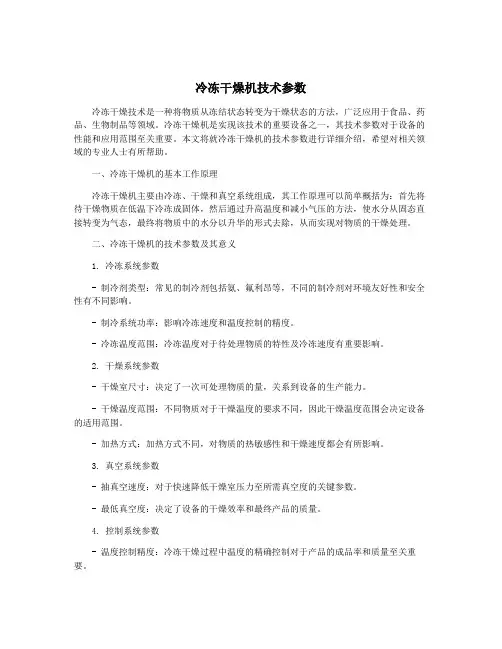

冷冻干燥机技术参数冷冻干燥技术是一种将物质从冻结状态转变为干燥状态的方法，广泛应用于食品、药品、生物制品等领域。

冷冻干燥机是实现该技术的重要设备之一，其技术参数对于设备的性能和应用范围至关重要。

本文将就冷冻干燥机的技术参数进行详细介绍，希望对相关领域的专业人士有所帮助。

一、冷冻干燥机的基本工作原理冷冻干燥机主要由冷冻、干燥和真空系统组成，其工作原理可以简单概括为：首先将待干燥物质在低温下冷冻成固体，然后通过升高温度和减小气压的方法，使水分从固态直接转变为气态，最终将物质中的水分以升华的形式去除，从而实现对物质的干燥处理。

二、冷冻干燥机的技术参数及其意义1. 冷冻系统参数- 制冷剂类型：常见的制冷剂包括氨、氟利昂等，不同的制冷剂对环境友好性和安全性有不同影响。

- 制冷系统功率：影响冷冻速度和温度控制的精度。

- 冷冻温度范围：冷冻温度对于待处理物质的特性及冷冻速度有重要影响。

2. 干燥系统参数- 干燥室尺寸：决定了一次可处理物质的量，关系到设备的生产能力。

- 干燥温度范围：不同物质对于干燥温度的要求不同，因此干燥温度范围会决定设备的适用范围。

- 加热方式：加热方式不同，对物质的热敏感性和干燥速度都会有所影响。

3. 真空系统参数- 抽真空速度：对于快速降低干燥室压力至所需真空度的关键参数。

- 最低真空度：决定了设备的干燥效率和最终产品的质量。

4. 控制系统参数- 温度控制精度：冷冻干燥过程中温度的精确控制对于产品的成品率和质量至关重要。

- 自动化程度：自动化程度高低直接关系到运行稳定性和操作复杂度。

通过以上技术参数的分析，可以全面评估一台冷冻干燥机的性能和适用范围，为用户选择合适的设备提供参考依据。

也提醒设备操作人员在运行设备时注意控制各项技术参数，确保设备的正常运行和产品的质量稳定性。

真空冷冻干燥机的参数
真空冷冻干燥机适用于高档原料药、中药饮片、海鲜、野生蔬菜、脱水蔬菜、食品、水果、化工药物中间体等物料的干燥。

以下是真空冷冻干燥机的技术指标：
1、乐缩机、冷阱和真空泵一体化设计，可实现手动，自动两种程序
2、冷阱温度可达-55℃，制冷能力:1HP
3、容量学8L，陈干量:5L/24h
4、温度高丁-40℃时，真空是不能被启动，有效保护真空，防止进水
5、进口真空泵，配有油雾过滤器，抽气速率今100Limin，真空度可达4x10-mBar:
6、压缩机具备延时启动功能，限度保护压缩机
7、具有防真空泵油逆喷功能。

真空停止时，自动反填纯净气体，防止真空油逆喷入冷阱或冻十仓
8、控制器具有监控器功能，可以实时显小真空度和冷阱温度:可以查询冷阱温度、真空度的历火信息和报警信息:可以设置搁板温度，分析共品点、三相点，绘制冻十曲线
9、具有校准功能，可以对温度和真空度进行校准
10、配备纯净N反填系统
11、反填气体及加热除霜程序控制，真空系统和反填系统锁功能
12、配备数据记录系统，可以记录冻十曲线，可将数据存入计算机
13、配备远程控制系统，实现对主机冻十过程的远程监控，符合生物安全的求。

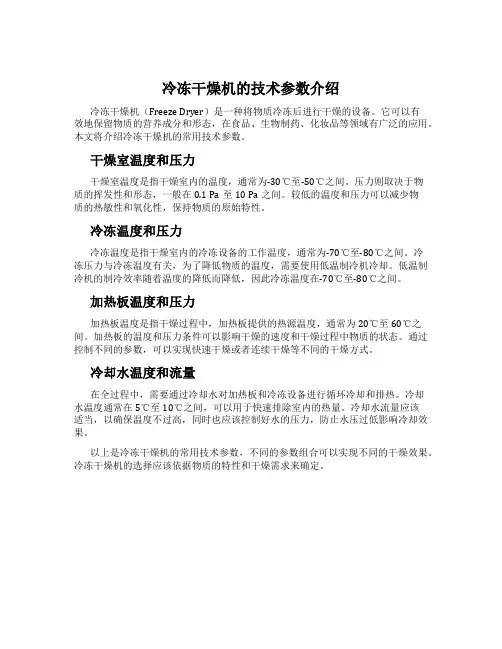

冷冻干燥机的技术参数介绍
冷冻干燥机（Freeze Dryer）是一种将物质冷冻后进行干燥的设备。

它可以有
效地保留物质的营养成分和形态，在食品、生物制药、化妆品等领域有广泛的应用。

本文将介绍冷冻干燥机的常用技术参数。

干燥室温度和压力
干燥室温度是指干燥室内的温度，通常为-30℃至-50℃之间。

压力则取决于物
质的挥发性和形态，一般在0.1 Pa至10 Pa之间。

较低的温度和压力可以减少物
质的热敏性和氧化性，保持物质的原始特性。

冷冻温度和压力
冷冻温度是指干燥室内的冷冻设备的工作温度，通常为-70℃至-80℃之间。

冷
冻压力与冷冻温度有关，为了降低物质的温度，需要使用低温制冷机冷却。

低温制冷机的制冷效率随着温度的降低而降低，因此冷冻温度在-70℃至-80℃之间。

加热板温度和压力
加热板温度是指干燥过程中，加热板提供的热源温度，通常为20℃至60℃之间。

加热板的温度和压力条件可以影响干燥的速度和干燥过程中物质的状态。

通过控制不同的参数，可以实现快速干燥或者连续干燥等不同的干燥方式。

冷却水温度和流量
在全过程中，需要通过冷却水对加热板和冷冻设备进行循环冷却和排热。

冷却
水温度通常在5℃至10℃之间，可以用于快速排除室内的热量。

冷却水流量应该
适当，以确保温度不过高，同时也应该控制好水的压力，防止水压过低影响冷却效果。

以上是冷冻干燥机的常用技术参数，不同的参数组合可以实现不同的干燥效果。

冷冻干燥机的选择应该依据物质的特性和干燥需求来确定。

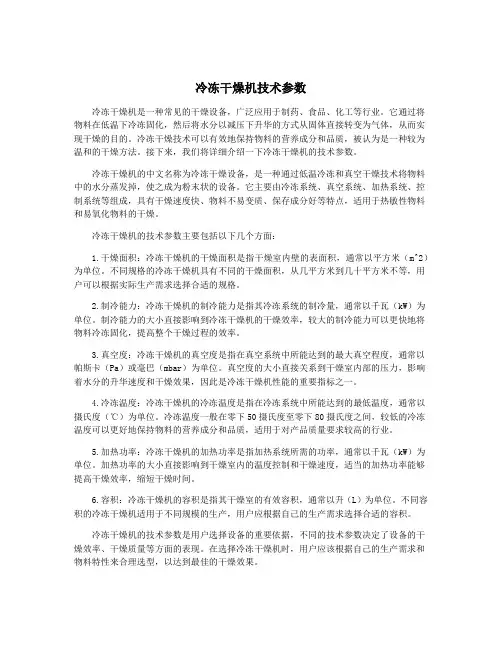

冷冻干燥机技术参数冷冻干燥机是一种常见的干燥设备，广泛应用于制药、食品、化工等行业。

它通过将物料在低温下冷冻固化，然后将水分以减压下升华的方式从固体直接转变为气体，从而实现干燥的目的。

冷冻干燥技术可以有效地保持物料的营养成分和品质，被认为是一种较为温和的干燥方法。

接下来，我们将详细介绍一下冷冻干燥机的技术参数。

冷冻干燥机的中文名称为冷冻干燥设备，是一种通过低温冷冻和真空干燥技术将物料中的水分蒸发掉，使之成为粉末状的设备。

它主要由冷冻系统、真空系统、加热系统、控制系统等组成，具有干燥速度快、物料不易变质、保存成分好等特点，适用于热敏性物料和易氧化物料的干燥。

冷冻干燥机的技术参数主要包括以下几个方面：1.干燥面积：冷冻干燥机的干燥面积是指干燥室内壁的表面积，通常以平方米（m^2）为单位。

不同规格的冷冻干燥机具有不同的干燥面积，从几平方米到几十平方米不等，用户可以根据实际生产需求选择合适的规格。

2.制冷能力：冷冻干燥机的制冷能力是指其冷冻系统的制冷量，通常以千瓦（kW）为单位。

制冷能力的大小直接影响到冷冻干燥机的干燥效率，较大的制冷能力可以更快地将物料冷冻固化，提高整个干燥过程的效率。

3.真空度：冷冻干燥机的真空度是指在真空系统中所能达到的最大真空程度，通常以帕斯卡（Pa）或毫巴（mbar）为单位。

真空度的大小直接关系到干燥室内部的压力，影响着水分的升华速度和干燥效果，因此是冷冻干燥机性能的重要指标之一。

4.冷冻温度：冷冻干燥机的冷冻温度是指在冷冻系统中所能达到的最低温度，通常以摄氏度（℃）为单位。

冷冻温度一般在零下50摄氏度至零下80摄氏度之间，较低的冷冻温度可以更好地保持物料的营养成分和品质，适用于对产品质量要求较高的行业。

5.加热功率：冷冻干燥机的加热功率是指加热系统所需的功率，通常以千瓦（kW）为单位。

加热功率的大小直接影响到干燥室内的温度控制和干燥速度，适当的加热功率能够提高干燥效率，缩短干燥时间。

冷冻式压缩空气干燥机技术规范书单位: 斯格耐特动力设备（大连）有限公司联系人: lijun经理电话:传真: 9压缩空气干燥净化设备技术规范书1.0 供货内容及报价（供参考选择）1.1 配置方案一序号品名型号数量1 风冷中压型冷冻式干燥机RD-10A/25 1台2.0 设计、制造规程和规范冷冻式压缩空气干燥机、过滤器和储气罐的设计、制造、安装、验收均按中国国家有关标准为基础，并符合下列有关标准、规范和规定的要求（但不限于此），同时充分考虑当地环境条件和使用条件的影响。

JB/T4330-1999 制冷和空调设备噪声的测定GBJ 19-87 采暖通风与空气调节设计规范（2001版）DL 400-91 继电保护和安全自动装置技术规程GB 10893-89 压缩空气干燥机规范与试验GB/T13277-91 一般用压缩空气质量等级GB4720-84 低压电器电控设备NEMA-ICS4 工业控制设备及系统的端子板NEMA-ICS6 工业控制装置及系统的外壳GBJ78 工业企业噪声卫生标准JB2750-80 机电产品包装通用技术条件GB150—1998 钢制压力容器GB1225-76 焊条检验、包装和标志GB6654-86 压力容器用碳素钢及普通低合金钢热轧厚钢板JB/T81-90-94 钢制管法兰垫片标准JB4700-4707-92 压力容器法兰标准JB4730-94 压力容器无损探伤JB478-92 钢制压力容器焊接工艺评定JB1614-83 锅炉受压力元件焊接接头机械性能检验方法HG20592-20635-97 钢制管法兰、垫片、紧固件滤芯按下列标准：流量ISO3724 效率ISO3968压差ISO3968 含尘量ISO4572残余含量ISO/DP8573/2-19883.0 压缩空气系统设备配置参考图以上配置为常规配置，仅供参考。

实际使用时可作相应调整。

4.0 冷冻式压缩空气干燥机部分4.1 冷冻式压缩空气干燥机技术参数序号项目单位技术参数1 设备型号：RD-10A/252 额定处理气量：NM3/min 1.003 工作压力：MPa 2.504 空气入口温度℃≤45.005 冷却方式：风冷6 环境温度℃2-387 空气总压损：MPa ≤0.028 空气进口接口管径mm 1〞(可选)9 空气出口接口管径mm 1〞(可选)10 压缩机台数：台 111 压缩机功率：HP 0.5012 电源1Φ 220V 50HZ13 使用的制冷剂：R2214 出口空气露点：℃-2315 电脑控制器微电脑控制器mm 650x400x62016 参考外形尺寸（长x宽x高）17 重量KG 5018 安装方式：室内水平地面，无基础备注4.2 冷干机主要零部件清单（仅供参考）序号名称品牌数量1 制冷压缩机蓝海 12 干燥过滤器丹佛斯 13 蒸发器万邦 14 冷媒低压表富士 15 压力控制器丹佛斯 16 电子排水器荷兰JORC 17 空气开关浙江德力西 18 换热器总成万邦 19 风冷凝器万邦 14.3 冷冻式干燥机工作原理及流程:冷冻式干燥机采用了降温结露的工作原理，主要由热交换系统、制冷系统和电气控制系统三部分组成。

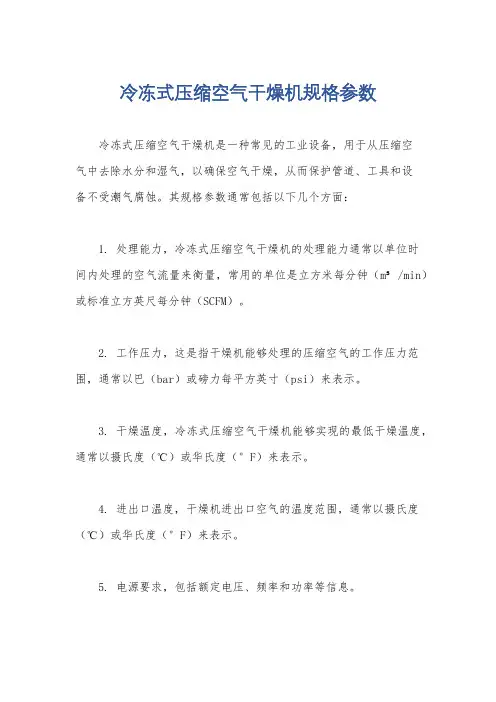

冷冻式压缩空气干燥机规格参数
冷冻式压缩空气干燥机是一种常见的工业设备，用于从压缩空
气中去除水分和湿气，以确保空气干燥，从而保护管道、工具和设
备不受潮气腐蚀。

其规格参数通常包括以下几个方面：
1. 处理能力，冷冻式压缩空气干燥机的处理能力通常以单位时
间内处理的空气流量来衡量，常用的单位是立方米每分钟（m³/min）或标准立方英尺每分钟（SCFM）。

2. 工作压力，这是指干燥机能够处理的压缩空气的工作压力范围，通常以巴（bar）或磅力每平方英寸（psi）来表示。

3. 干燥温度，冷冻式压缩空气干燥机能够实现的最低干燥温度，通常以摄氏度（℃）或华氏度（°F）来表示。

4. 进出口温度，干燥机进出口空气的温度范围，通常以摄氏度（℃）或华氏度（°F）来表示。

5. 电源要求，包括额定电压、频率和功率等信息。

6. 控制方式，干燥机的控制方式，包括手动控制、自动控制或智能控制等。

7. 外形尺寸，干燥机的外形尺寸，包括长度、宽度、高度等。

8. 重量，干燥机本身的重量，通常以千克（kg）或磅（lb）来表示。

9. 其他特殊功能和参数，例如冷凝器类型、制冷剂种类、排水方式、噪音水平等。

这些规格参数可以帮助用户选择适合其工业生产需求的冷冻式压缩空气干燥机，以确保设备的正常运行和生产效率。

当然，具体的规格参数还需根据具体的设备型号和厂家来确定。

冷冻式干燥机清单及技术要求一、设备清单
二、技术要求
1、冷干机参数、容量/能力
2、设备性能基本要求
1）投标方所供应的设备应是成熟可靠、技术先进的产品，保证空压机设计寿命15年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。

并在运行条件发生变化时不出现其他问题。

2）具有运行平稳、无振动、无气流脉冲、噪音低、效率高的特点，并可长时间连续可靠的运行。

3）冷冻式干燥机出口压力露点低于0℃。

4）冷干机冷却方式应采用风冷冷却方式。

5）机组的控制和保护，包括压缩机的启动条件联锁和压缩机运行过程中主电机过载，排气压力，排气温度，压力及温度传感器等进行自动保护及故障显示。

6）机内配套控制阀和控制元器件、仪表必须使用可靠的产品。

7）电机要求二级能效，国内名优产品。

冷冻干燥机(冻干机)由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。

主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热冷却装置等。

冷冻干燥简称冻干，就是将含水物质，先冻结成固态，而后使其中的水分从固态升华成气态，以除去水分而保存物质的方法。

冻干机起源于19世纪20年代的真空冷冻干燥技术经历了几十年的起伏和徘徊后，在最后的20年中取得了长足进展。

进入21世纪，真空冻干技术凭借其它干燥方法无法比拟的优点，越来越受到人们的青睐，除了在医药、生物制品、食品、血液制品、活性物质领域得到广泛应用外，其应用规模和领域还在不断扩大中。

为此，真空冷冻干燥必将成为21世纪的重要应用技术。

由于厂家制造冻干机水平食品真空冻干机是非标准设备，在我国尚处于发展初期，这一点是我们的现状。

国内众多的食品冻干机（不管是进口还是国产）其品质参差不齐，冻干品产量质量及能耗各说己见，有些甚至把落后的工艺手段吹嘘成国际先进水平，其科学态度及不严肃。

冻干机涉及真空、制冷、热工、微机等技术领域，它是把速冻、制冷、真空、热工、自控等工艺过程有机结合的一个整体，采用的工艺过程不同、其各工艺过程结合的不同，都关系到冻干机的性能。

但不管怎样，只要冻干品质量好、产量高、设备能耗低（水电汽）、自动化程度高（操作简便：从物料放入按钮开机，速冻真空升华干燥一气呵成，提示冻干完成后关机出料）、设备可靠性高、维护成本低且方便，用户认可，就可以认为是好设备。

冻干过程：速冻（时间快慢对冻干品质量有影响，1至3小时完成）---抽真空至一定的工作点（时间5至40分钟）---升华干燥（按工艺曲线加热、保持真空度，此阶段最复杂，时间最长）---冻干结束（判断冻干结束点）出料。

加热板温度常温~+120℃电加热kw≈ 10 15 40蒸汽耗量kg/h/0.7mpa≈135 200 240 260 320 380 430 650 耗冷量≈ 21 36 70 120 140 215 258 240 280 400 装机功率≈12 25 55 58 69 75 95 102 117 125选配项：制冷机组：可选配复盛/比泽尔/莱富康/国产一线品牌真空机组：莱宝/博世/西门子水环/上海液环机组：格兰富/威乐/富士/美国ITT-LOWARA/南方电器品牌：西门子/施耐德/正泰德力西真空舱体：不锈钢/碳钢/速冻隧道：不锈钢/碳钢真空冷冻干燥专用冻结轨道隧道型号Ｉ型ＩＩ型ＩＩＩ型外形尺寸（米） 6.3x3.6x4.6 9x3.6x4.6 11.7x3.6x4.6冻结滑车数量4辆滑车6辆滑车8辆滑车配套冷量（KW）25 36 55装机功率（KW）15 15 21马丁客户现场轨道车工作状态我们马丁客户现场客户见证马丁冻干产品案马丁冻干机详细参数及配置冻干食品的应用主要是在方便食品行业、汤料加工行业、速溶饮品行业、营养保健品行业以及军需、野外作业、登山、宇航等特殊行业。

冷冻干燥机技术参数冷冻干燥机是将物料在低温冷冻条件下，将水分从冻结状态转变成气态，从而实现干燥的设备。

冷冻干燥技术被广泛应用于食品、药品、生物制品、化工产品等领域，具有保留原料品质、延长保存期限、方便储运等优点。

下面将介绍冷冻干燥机的技术参数。

一、工作原理冷冻干燥机的工作原理是先将物料置于真空环境下，然后通过冻结处理使物料中的水分呈固态，最后通过升高温度和增加压力的方式使水分由固态直接升华成为蒸汽，从而实现干燥的过程。

二、技术参数1. 冷冻干燥面积：冷冻干燥机的冷冻面积是影响设备处理能力的重要参数，一般以单位面积的冷冻能力进行描述，常用单位是平方米/小时。

2. 工作温度范围：冷冻干燥机能够处理的物料的温度范围，通常是从冷冻到干燥的温度范围，一般是零下50摄氏度至零上50摄氏度。

3. 干燥时间：指物料从开始冷冻到干燥完成所需的时间，常用单位是小时/批次。

4. 冷冻温度：冷冻干燥机的冷冻温度是指冷冻处理所需的温度，通常在零下50摄氏度至零下80摄氏度之间。

5. 干燥压力：在干燥过程中，机器需要通过升高压力使水分升华，因此干燥压力是一个重要的参数，常用单位是帕斯卡（Pa）或者毫巴（mbar）。

6. 冷冻介质：冷冻干燥机通常使用的冷冻介质有单质制冷剂、混合制冷剂等，不同的冷冻介质会影响设备的冷冻速度和效果。

7. 冷冻干燥机功率：冷冻干燥机的功率是指设备在工作状态下的电力消耗，通常以千瓦（kW）为单位。

8. 设备尺寸和重量：设备的尺寸和重量是考虑设备安装和使用场所的重要参数，通常以长度、宽度、高度和重量为单位进行描述。

9. 控制方式：冷冻干燥机的控制方式通常有手动、半自动、全自动等模式，不同的控制方式会影响设备的操作和维护方式。

以上是冷冻干燥机的一些技术参数，不同型号的冷冻干燥机会有所差异，用户在选择和使用设备时应根据自身需求和物料特性进行合理选择。

LGJ-10型冷冻干燥机部分使用说明书（如技术指标达到要求可购买仪器，有全部说明）1、技术指标：（1）冷阱盘管温度：—55℃/-85℃（空载）（2）极限真空度：≤10Pa(空载)（3）干燥容量:普通功能:样品盘直径为200mm，可容纳样品1200ml（物料厚度10mm）,或放置250只直径22mm 西林瓶。

压盖功能：样品盘直径180mm，共三层，可放置160只直径22mm 西林瓶。

使用条件1、正常工作条件：环境温度10℃－30℃相对湿度：≤70%电源电压：单相220V±10% 50Hz工作环境应没有导电尘埃，爆炸性、腐蚀性气体及强电磁场干扰。

2、运输贮存条件：环境温度:-40℃—50℃相对湿度: ≤90%贮存环境应通风良好,无腐蚀性气体3、安全分类Ⅰ类B型仪器安装及冻干准备1、真空泵与主机之间由抽真空耐压管连接，两端采用标准卡箍连接，卡箍内有一橡胶密封圈，连接前在密封圈上涂抹适量的真空脂，再将卡箍卡紧。

2、主机后面板上方安装有“总电源插座”，将电源线插入，另一端与标准电源插座相连。

旁边有“真空泵电源插座”将真空泵电源线与之连接。

3、请用户详细阅读真空泵使用说明书，检查真空泵，确认已加注真空泵油且油面不低于油镜中线，切勿无油运转。

4、冷阱上方的“O”型密封圈应保持清洁，使用前可均匀涂抹一层真空硅脂。

5、将样品房入样品盘中，再将样品盘放入预冻架上，放置并固定好样品温度传感器，将预冻架放入冷阱中，盖好保温盖进行预冻，预冻到样品完全冻结并保持一段时间。

6、压盖型配置，将样品注入西林瓶中，在将西林瓶放入压盖样品盘中。

再将样品盘放入预冻架上，放置并固定好样品温度传感器，将预冻架放入冷阱中，盖好保温盖进行预冻，预冻到样品完全冻结并保持一段时间。

7、多歧管型配置：将样品注入选用的干燥瓶中，再将干燥瓶放入—40℃以下的低温冰箱中，预冻到样品完全冻结并保持一段时间，如有可能，最好能将干燥瓶边缘旋转预冻，以便使样品均匀的冻结在瓶壁上，有利于加速干燥。
