控制系统稳定性理论

现代控制理论稳定性的判定优秀详解现代控制理论是工程控制科学的重要组成部分，它主要研究动态系统的稳定性问题。

在工程实践中，通过判定系统的稳定性，可以评估控制系统的性能和可靠性，为系统设计和运营提供重要依据。

本文将详细介绍现代控制理论中稳定性的判定方法和优点。

一、稳定性判定方法1. 传递函数法传递函数法是现代控制理论中最常用的一种稳定性判定方法。

它通过分析系统的传递函数，确定系统的极点位置，从而判断系统是否稳定。

对于一般系统，只需要确定传递函数的分母多项式的根的位置即可。

如果所有根的实部均小于零，则系统是稳定的；如果存在一个或多个根的实部大于零，则系统是不稳定的。

2. 状态方程法状态方程法是另一种常用的稳定性判定方法。

它将系统的动态行为表示为一组状态方程，通过求解状态方程的特征根来判断系统的稳定性。

如果所有特征根的实部均小于零，则系统是稳定的；如果存在一个或多个特征根的实部大于零，则系统是不稳定的。

3. 极点分布法极点分布法是一种图形法，通过绘制系统的极点在复平面上的分布图，可以直观地判断系统的稳定性。

如果所有极点都位于左半平面，则系统是稳定的；如果存在极点位于右半平面，则系统是不稳定的。

此外，如果存在虚轴上的极点，系统可能是临界稳定或者边界稳定。

二、稳定性判定方法的优点1. 灵活性现代控制理论中的稳定性判定方法具有很高的灵活性。

不同方法可以根据具体问题的特点选择使用，如传递函数法适合分析线性时不变系统，而状态方程法适合分析非线性或时变系统。

这样，工程师可以根据实际情况选择最合适的稳定性判定方法，保证判定结果的准确性。

2. 准确性现代控制理论中的稳定性判定方法基于严格的数学推导和分析，具有很高的准确性。

通过这些方法所得到的稳定性判定结果经过验证，在工程实践中得到了广泛应用。

3. 直观性极点分布法是现代控制理论中一种直观的稳定性判定方法。

通过绘制极点的分布图，可以直观地了解系统的稳定性状况。

这种直观性可以帮助工程师更好地理解和分析系统的动态行为，为控制系统的设计和调试提供有价值的参考。

控制理论中的稳定性概念控制理论是应用数学、工程学和自动化学等多个学科的交叉领域。

控制系统是由一组相关的元件和设备组成的系统，它的目的是使某个变量达到一个预定值或保持在一定限度内。

在控制系统中，稳定性是一个重要的概念，它关系到控制系统的性能和效果。

1. 稳定性的概念稳定性是指当系统受到外界的干扰或内部变量有所改变时，系统的输出是否会趋向于一个固定值或者一个稳定的周期性运动状态。

控制系统中，稳定性是指当控制系统的输入发生改变时，控制系统的输出是否会在一段时间后稳定在一个目标值或在一个范围内波动。

2. 稳定性的种类在控制理论中，稳定性可以分为三种：渐进稳定、有限时间稳定和指数稳定。

渐进稳定是指当系统偏离目标值时，系统的输出趋向于目标值，但是需要无限时间才能到达目标值。

有限时间稳定是指当系统偏离目标值时，系统的输出在有限时间内趋向于目标值。

指数稳定是指当系统偏离目标值时，系统的输出可以在有限时间内渐进地趋向于目标值，并以指数形式逼近目标值。

3. 稳定性的判断稳定性的判断是控制系统设计中的重要问题。

控制系统的稳定性可以通过系统的传递函数来判断。

当系统的传递函数的分母多项式中所有的根都具有负实部时，系统是稳定的。

这是因为当分母多项式的根具有负实部时，系统的单位阶跃响应和自由响应都能以指数形式收敛到零，并稳定在零附近。

这种根的数量和位置能够影响系统的稳定性和响应速度。

此外，控制系统的稳定性也可以通过判断系统的特征方程的根的位置来判断。

当系统的特征方程的根都具有负实部时，系统是稳定的。

这是因为特征方程的根能够代表系统的自由响应的动态特性，在负实部根的作用下，自由响应能够稳定地趋向于零。

4. 稳定性的应用控制系统的稳定性对于自动控制的实现至关重要。

在实际控制中，我们通常不仅要控制系统的目标变量，还要控制系统的稳定性。

稳定性不仅是控制系统功能的保证，还能保证系统有较长寿命和更高的工作效率。

控制系统的稳定性也对于一些特殊的控制应用有着广泛应用。

控制系统中的稳定性分析控制系统是现代工业生产中不可或缺的一部分，它可以通过传感器采集实时数据、通过控制器对数据进行处理，进而控制被控对象的运动或状态，达到控制目的。

在控制系统中，稳定性是最基本也是最重要的性能之一，而稳定性分析是控制系统的重要组成部分。

本文将围绕控制系统中的稳定性分析进行阐述。

一、稳定性的定义稳定性是指该系统在输入外部干扰或扰动的影响下，输出的运动状态是否始终保持在某一范围内，没有出现震荡或失稳的现象。

稳定性是控制系统的最基本的性能之一，是控制系统能否正常工作的基础。

二、控制系统中的稳定性类型根据控制系统的输出，控制系统的稳定性被分为两个主要类型：渐进稳定和瞬态稳定。

1. 渐进稳定渐进稳定是指控制系统在受到外界扰动后输出逐渐趋于稳定的情况。

在控制系统中，一个标准的渐进稳定系统应该满足以下三个条件：（1）系统输出必须有界；（2）当外界干扰为零时系统输出应该收敛于一个固定的值；（3）系统必须不具有周期性行为。

2. 瞬态稳定瞬态稳定是指控制系统在受到外界干扰后，输出通过系统自身调节能够在短时间内恢复到初始状态。

对于瞬态稳定的控制系统，在外界扰动干扰之后，系统应该在一定的时间范围内就能够恢复到稳态，并不受外界扰动的影响。

三、稳定性分析方法1. 时域分析法时域方法是根据系统传递函数展开的分析方法，它可以通过对系统传递函数进行分析，从而得出系统的稳定性状态。

时域方法的主要思路是，将系统的传递函数加上一个扰动，观察系统的反应，并根据系统的反应进行分析。

2. 频域分析法频域方法是根据系统的频率特性展开的分析方法，它可以通过对系统在不同频率下的响应进行分析，从而得出系统的稳定性状态。

频域方法的核心思想是，根据系统的传递函数得到其频率响应，然后通过求解系统的幅频特性曲线和相频特性曲线，来判断系统的稳定性情况。

四、稳定性分析技术1. 极点分析法极点分析法是一种基于控制理论的分析方法，它可以将系统的传递函数分解为多个一次项的乘积，然后分析每个一次项的为稳定极点，找出系统的稳定性状况。

控制系统稳定性控制控制系统的稳定性是指在系统输入和干扰的作用下，系统输出能够保持在一定范围内，并且不会发生剧烈的波动或不稳定的情况。

稳定性是控制系统设计和优化中的重要考虑因素，它直接关系到系统的性能和可靠性。

一、稳定性的基本概念在控制系统中，稳定性可以分为两类：绝对稳定性和相对稳定性。

绝对稳定性是指当系统的任何初始条件和参数变化都不会引起系统的输出超出一定范围，系统始终保持稳定。

相对稳定性是指系统在参数变化或干扰作用下，虽然会有一定的波动或震荡，但最终输出会趋于稳定。

二、稳定性判断的方法常用的判断控制系统稳定性的方法有两种：时域方法和频域方法。

1. 时域方法时域方法是通过分析系统的状态方程或差分方程来判断系统的稳定性。

常用的判断方法有：极点位置判据、Nyquist稳定性判据、Hurwitz 稳定性判据等。

极点位置判据是指通过分析系统极点的位置来判断系统的稳定性。

当系统的所有极点的实部都小于零时，系统是稳定的。

Nyquist稳定性判据是将控制系统的开环传递函数绘制在复平面上，通过分析曲线的轨迹来判断系统的稳定性。

Hurwitz稳定性判据是通过分析系统特征方程的Jacobi矩阵行列式来判断系统的稳定性。

2. 频域方法频域方法是通过分析系统的频率响应来判断系统的稳定性。

常用的判断方法有：Bode稳定性判据、Nyquist稳定性判据等。

Bode稳定性判据是通过分析系统的频率响应曲线的相角和幅值来判断系统的稳定性。

当系统幅值曲线超过0dB的频率点相角为-180°时，系统是稳定的。

三、控制系统稳定性的控制方法为了保证控制系统的稳定性，通常采取以下方法进行控制：1. 增加稳定裕度稳定裕度是指系统在保持稳定的前提下，对参数变化或负载波动的容忍能力。

通过增加稳定裕度，可以提高系统的鲁棒性和可靠性。

常用的方法有：采用PID控制器、增加系统正反馈等。

2. 优化控制器参数优化控制器参数是通过对系统的传递函数进行分析和调节，使系统的性能指标达到最优。

控制系统的稳定性分析与设计控制系统的稳定性是控制工程中最为重要的一个参数之一。

一个稳定的控制系统能够使得系统在经过一定的时间后回到原点，而不会发生不可控的偏差，从而保证控制效果的稳定性和可靠性。

本文将从系统稳定性的原理和方法、设计方法及案例等方面探讨控制系统的稳定性分析与设计。

一、系统稳定性的原理和方法1. 系统稳定性的定义系统稳定性指的是系统在外界干扰或参数变化的作用下，回应输出信号与输入信号之间的关系是否稳定。

即在一定时间内，控制系统确保输出值能够跟随输入值的变化，而不会发生不可控的震荡或失控的情况。

2. 系统稳定性的判据良好的系统稳定性需要满足以下条件：（1）经过一定时间后，系统从任何初始状态转移到平衡状态；（2）平衡状态具有稳定性，即系统在发生一定幅度的干扰时，需要在一定时间内回复到原平衡状态；（3）平衡状态的稳定性受到系统参数变化、外界环境变化等多种因素的影响，但是通过合理的调节和控制，使得系统在变化后仍能保持稳定。

3. 系统稳定性的分析方法（1）指标法：它是利用特定的指标量来描述系统的稳定状态，比如阻尼系数、频率响应等。

（2）相关函数法：它是利用系统的特性函数或者频率响应函数来描述系统的稳定性。

（3）传递函数法：传递函数描述输入信号与输出信号之间的关系，可以通过传递函数的特性分析系统的稳定性。

（4）极点分布法：分析系统的极点分布情况，确定系统的极点位置以及极点位置对系统稳定性的影响。

二、控制系统的稳定性设计方法1. PID控制器的设计方法PID控制器是目前使用最为广泛的控制器，它可以通过调节比例系数、积分系数和微分系数来达到控制系统的稳定性。

在进行PID控制器的设计时，需要进行以下步骤：（1）确定控制系统的传递函数；（2）确定控制系统的目标响应曲线；（3）通过目标响应曲线和传递函数设计出PID控制器；（4）进行仿真或实验验证控制系统的稳定性。

2. 模糊控制器的设计方法模糊控制器是一种基于模糊推理的控制器，它可以通过调节模糊逻辑的输入变量和输出变量来达到不同的控制效果。

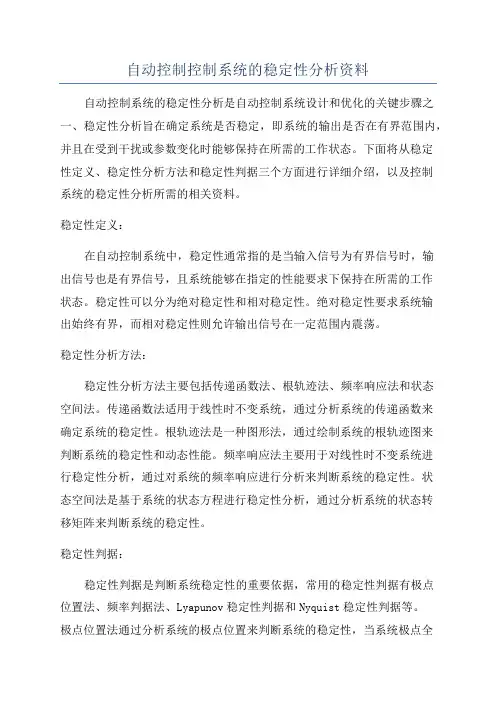

自动控制控制系统的稳定性分析资料自动控制系统的稳定性分析是自动控制系统设计和优化的关键步骤之一、稳定性分析旨在确定系统是否稳定，即系统的输出是否在有界范围内，并且在受到干扰或参数变化时能够保持在所需的工作状态。

下面将从稳定性定义、稳定性分析方法和稳定性判据三个方面进行详细介绍，以及控制系统的稳定性分析所需的相关资料。

稳定性定义：在自动控制系统中，稳定性通常指的是当输入信号为有界信号时，输出信号也是有界信号，且系统能够在指定的性能要求下保持在所需的工作状态。

稳定性可以分为绝对稳定性和相对稳定性。

绝对稳定性要求系统输出始终有界，而相对稳定性则允许输出信号在一定范围内震荡。

稳定性分析方法：稳定性分析方法主要包括传递函数法、根轨迹法、频率响应法和状态空间法。

传递函数法适用于线性时不变系统，通过分析系统的传递函数来确定系统的稳定性。

根轨迹法是一种图形法，通过绘制系统的根轨迹图来判断系统的稳定性和动态性能。

频率响应法主要用于对线性时不变系统进行稳定性分析，通过对系统的频率响应进行分析来判断系统的稳定性。

状态空间法是基于系统的状态方程进行稳定性分析，通过分析系统的状态转移矩阵来判断系统的稳定性。

稳定性判据：稳定性判据是判断系统稳定性的重要依据，常用的稳定性判据有极点位置法、频率判据法、Lyapunov稳定性判据和Nyquist稳定性判据等。

极点位置法通过分析系统的极点位置来判断系统的稳定性，当系统极点全部位于左半平面时，系统是稳定的。

频率判据法通过分析系统的频率响应曲线来判断系统的稳定性，当系统的增益和相位条件满足一定要求时，系统是稳定的。

Lyapunov稳定性判据通过构造系统的Lyapunov函数来判断系统的稳定性，当Lyapunov函数的导数小于等于零时，系统是稳定的。

Nyquist稳定性判据则是通过分析系统的传递函数的频率响应曲线上单位圆的绕点数来判断系统的稳定性，当绕点数为负数时，系统是稳定的。

稳定性分析资料：进行自动控制系统的稳定性分析需要掌握系统的数学模型和控制方法，因此相关的资料和文献是非常重要的资源。

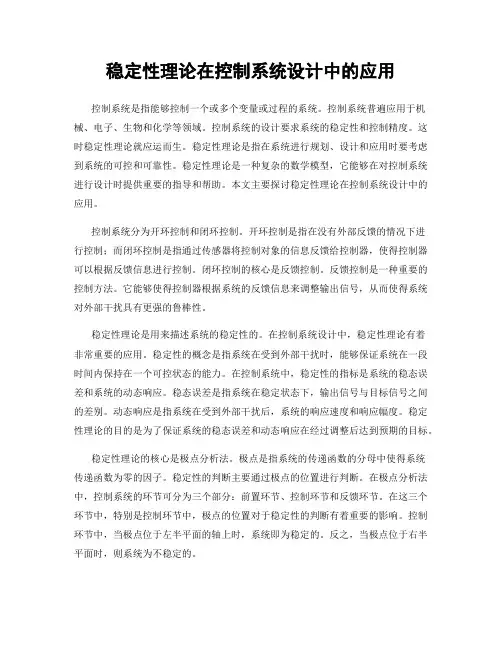

稳定性理论在控制系统设计中的应用控制系统是指能够控制一个或多个变量或过程的系统。

控制系统普遍应用于机械、电子、生物和化学等领域。

控制系统的设计要求系统的稳定性和控制精度。

这时稳定性理论就应运而生。

稳定性理论是指在系统进行规划、设计和应用时要考虑到系统的可控和可靠性。

稳定性理论是一种复杂的数学模型，它能够在对控制系统进行设计时提供重要的指导和帮助。

本文主要探讨稳定性理论在控制系统设计中的应用。

控制系统分为开环控制和闭环控制。

开环控制是指在没有外部反馈的情况下进行控制；而闭环控制是指通过传感器将控制对象的信息反馈给控制器，使得控制器可以根据反馈信息进行控制。

闭环控制的核心是反馈控制。

反馈控制是一种重要的控制方法。

它能够使得控制器根据系统的反馈信息来调整输出信号，从而使得系统对外部干扰具有更强的鲁棒性。

稳定性理论是用来描述系统的稳定性的。

在控制系统设计中，稳定性理论有着非常重要的应用。

稳定性的概念是指系统在受到外部干扰时，能够保证系统在一段时间内保持在一个可控状态的能力。

在控制系统中，稳定性的指标是系统的稳态误差和系统的动态响应。

稳态误差是指系统在稳定状态下，输出信号与目标信号之间的差别。

动态响应是指系统在受到外部干扰后，系统的响应速度和响应幅度。

稳定性理论的目的是为了保证系统的稳态误差和动态响应在经过调整后达到预期的目标。

稳定性理论的核心是极点分析法。

极点是指系统的传递函数的分母中使得系统传递函数为零的因子。

稳定性的判断主要通过极点的位置进行判断。

在极点分析法中，控制系统的环节可分为三个部分：前置环节、控制环节和反馈环节。

在这三个环节中，特别是控制环节中，极点的位置对于稳定性的判断有着重要的影响。

控制环节中，当极点位于左半平面的轴上时，系统即为稳定的。

反之，当极点位于右半平面时，则系统为不稳定的。

稳定性理论还可以应用于控制系统的设计和优化。

通过修改系统传递函数，可以控制系统的稳态误差和动态响应。

在设计控制系统时，可以通过调整系统的传递函数的极点位置来控制系统的稳定性。

控制系统稳定性分析在控制系统的设计和应用中，稳定性是一个至关重要的指标。

控制系统的稳定性分析能够帮助工程师确定系统是否能够在各种工况下保持平稳运行，并避免产生不稳定或振荡的现象。

本文将介绍控制系统稳定性分析的基本概念和方法。

一、稳定性概述稳定性是指在系统受到扰动或干扰的情况下，系统能够在一定的范围内保持平衡或恢复到平衡状态的能力。

对于控制系统来说，稳定性是一个必要条件，只有具备了稳定性，系统才能够实现准确、可靠的控制任务。

二、时域稳定性分析方法时域稳定性分析方法主要通过观察系统的响应和特征方程的性质来判断系统的稳定性。

其中，常用的方法包括：1. 判据法：通过判断系统的极点位置来确定稳定性。

当系统所有极点的实部都小于零时，系统是稳定的。

2. 力学振荡器法：将系统等效为一个力学振荡器进行分析，通过计算振荡器的振荡周期和阻尼比等参数来判断系统的稳定性。

3. Lyapunov稳定性分析法：利用离散或连续的Lyapunov函数来刻画系统的稳定性，通过判断Lyapunov函数的增减性来确定系统是否稳定。

三、频域稳定性分析方法频域稳定性分析方法通过对系统传递函数进行频谱分析，利用频率响应特性来判断系统的稳定性。

常用的频域稳定分析方法包括：1. Bode图法：将系统的传递函数表示为极形式，并将其转化为幅频特性和相频特性的曲线来分析系统的稳定性。

2. Nyquist图法：通过将系统的开环传递函数在复平面上绘制出极坐标图，根据图形上的奇点个数来判断系统的稳定性。

3. Nichols图法：将系统的开环传递函数在奈氏图上绘制出闭环频率响应曲线，通过曲线的形状和位置来判断系统的稳定性。

四、数值稳定性分析方法数值稳定性分析方法是利用计算机仿真和数值模拟的手段来分析系统的稳定性。

通过将系统的差分方程或微分方程转化为数值算法，然后利用数值方法求解方程，观察系统的响应和稳定性指标来分析系统的稳定性。

五、稳定性分析的实际应用控制系统的稳定性分析在实际工程中具有重要的应用价值。

实验三控制系统的稳定性分析控制系统的稳定性是指系统在受到外部扰动或内部变化时，是否能保持原有的稳态或稳定的性能。

稳定性是控制系统设计和分析的重要指标之一，它直接影响系统的性能和可靠性。

本实验将介绍控制系统稳定性的分析方法和稳定性判据。

一.控制系统的稳定性分析方法1.传递函数法：传递函数是表示控制系统输入与输出之间关系的数学表达式，通过分析和求解传递函数的特征根，可以判断系统的稳定性。

在传递函数中，特征根的实部和虚部分别代表了系统的衰减和振荡性能，根据特征根的位置可以得到稳定、不稳定和临界稳定等几种情况。

2.极点分布法：极点分布是指控制系统的特征根在复平面上的位置分布。

通过绘制极点图可以直观地判断系统的稳定性。

一般来说，稳定系统的极点都位于左半复平面，而不稳定系统的极点则位于右半复平面。

3. Nyquist稳定性判据：Nyquist稳定性判据是通过绘制Nyquist曲线来判断系统的稳定性。

Nyquist曲线是将控制系统的特征根的位置映射到复平面上形成的闭合曲线，通过分析Nyquist曲线的形状和位置可以判断系统的稳定性。

4. Routh-Hurwitz稳定性判据：Routh-Hurwitz稳定性判据是基于特征多项式的系数和正负性进行判断的方法。

通过构造一个特征方程的判别矩阵，可以判断系统的稳定性。

如果判别矩阵的所有元素都大于0，则系统是稳定的。

二.控制系统的稳定性判据1.传递函数法：通过求解传递函数的特征根，判断特征根的实部和虚部是否满足系统稳定的条件。

特征根的实部必须小于0，而虚部可以等于0。

2.极点分布法：绘制控制系统的极点图，判断极点是否位于左半复平面。

如果所有极点都在左半平面，则系统是稳定的。

3. Nyquist稳定性判据：绘制Nyquist曲线，通过分析曲线的形状和位置来判断系统的稳定性。

如果曲线不经过原点或环绕原点的次数为0，则系统是稳定的。

4. Routh-Hurwitz稳定性判据：构造特征方程的判别矩阵，通过判别矩阵的元素是否都大于0来判断系统的稳定性。

3.8 控制系统的稳定性3.8 控制系统的稳定性稳定性是控制系统最重要的特性之一。

它表示了控制系统承受各种扰动，保持其预定工作状态的能力。

不稳定的系统是无用的系统，只有稳定的系统才有可能获得实际应用。

我们前几节讨论的控制系统动态特性，稳态特性分析计算方法，都是以系统稳定为前提的。

3.8.1 稳定性的定义图3.26（a）是一个单摆的例子。

在静止状态下，小球处于A位置。

若用外力使小球偏离A而到达A’，就产生了位置偏差。

考察外力去除后小球的运动，我们会发现，小球从初始偏差位置A'，经过若干次摆动后，最终回到A点，恢复到静止状态。

图3.26（b）是处于山顶的一个足球。

足球在静止状态下处于B位置。

如果我们用外力使足球偏离B位置，根据常识我们都知道，足球不可能再自动回到B位置。

对于单摆，我们说A位置是小球的稳定位置，而对于足球来说，B则是不稳定的位置。

图 3.26 稳定位置和不稳定位置（a）稳定位置；(b)不稳定位置处于某平衡工作点的控制系统在扰动作用下会偏离其平衡状态，产生初始偏差。

稳定性是指扰动消失后，控制系统由初始偏差回复到原平衡状态的性能。

若能恢复到原平衡状态，我们说系统是稳定的。

若偏离平衡状态的偏差越来越大，系统就是不稳定的。

在控制理论中，普遍采用了李雅普诺夫（Liapunov）提出的稳定性定义，内容如下：设描述系统的状态方程为(3.131)式中x(t)为n维状态向量，f(x(t),t)是n维向量，它是各状态变量和时间t的函数。

如果系统的某一状态,对所有时间t，都满足(3.132)则称为系统的平衡状态。

是n维向量。

当扰动使系统的平衡状态受到破坏时，系统就会偏离平衡状态，在时，产生初始状态=x。

在时，如果对于任一实数，都存在另一实数，使得下列不等式成立(3.133)(3.134)则称系统的平衡状态为稳定的。

式中称为欧几里德范数，定义为：(3.135)矢量的范数是n维空间长度概念的一般表示方法。
