火力发电厂热工控制系统简介资料

热工控制系统介绍一、综述火电厂自动化水平是通过控制方式、控制室布置、控制系统的配置及功能、电厂运行监控模式以及主辅机可控性等多方面的综合体现。

1．控制方式a. 机组控制为三机一控，采用分散控制系统（DCS）实现，按照炉机电单元机组集中控制的方式布置。

b. 烟气脱硫系统控制采用独立的分散控制系统（FG_DCS）实现，设置单独的脱硫控制室。

c. 辅助车间采用可编程控制器（PLC）实现控制功能，并将辅助车间分类集中，按水、灰、煤三类分别设置控制网络，在各控制网络的上层操作站上对相关车间的工艺过程进行监控。

水系统监控点设在锅炉补给水控制室，包括水系统和燃油泵房的监控；灰系统监控点设在脱硫控制室，包括除灰、除渣和电除尘的监控；输煤系统监控点设在输煤控制室。

2.机组监控方式a.采用炉、机、电、网集中监控方式，采用三机一控。

不单独设电气网络控制室，集中控制室内按机组操作员设岗。

b. 对于辅助车间，利用水、灰、煤系统控制网络对其相关车间的工艺过程进行集中监控。

在此方式下，水、煤控制室设值班员，灰系统操作员站设在脱硫控制室.烟气脱硫系统设置单独的控制室并设值班员。

c. 单元机组全部实现CRT监控。

运行人员在集中控制室内通过大屏幕显示器与CRT操作员站实现机组启/停的控制、正常运行的监视和调整以及机组运行异常与事故工况的处理。

d. 集中控制室内不设后备监控设备和常规显示仪表，仅保留DCS系统故障时安全停机的少数独立于DCS的硬接线紧急停机、停炉、停发电机等的控制开关。

设置炉膛火焰工业电视以及重要无人值班区域的闭路电视监视系统作为运行人员直观了解生产过程和生产现场的手段。

e. 在水、灰、煤控制室内通过辅助车间控制系统的CRT操作员站对各辅助车间进行监控。

在主要辅助车间的控制设备室内布置本地上位机，作为网络故障、设备调试等特殊情况下的操作手段。

3. 控制室及电子设备间布置a. 集中控制室布置三台机组及电气网控合设一个集中控制室。

火电厂控制系统总体分为两部分：第一部分是主控部分，第二部分是副控部分。

下面就这两部分具体内容做个介绍。

第一部分火电厂主控系统火电厂主控系统以控制方式分类可分为：DAS、MCS、SCS、FSSS及DEH等系统。

一.数据采集系统-DAS火电厂的主控系统中的DAS(数据采集系统)主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号，并实时监视,保证机组安全可靠地运行。

DAS系统的主要功能如下：数据采集：对现场的模拟量、开关量的实时数据采集、扫描、处理。

信息显示：包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。

事件记录和报表制作/打印：包括SOE顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。

事件记录和报表制作/打印：包括SOE顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。

历史数据存储和检索。

设备故障诊断。

二.模拟量调节系统-MCS系统模拟量控制系统(Modulating Control System，简写MCS)MCS的根本任务是进行负荷控制以适应电网的需要。

在单元机组中，负荷的变化会导致主汽压力的变化，这样需要调整燃料量、风量，进而使燃烧经济性和炉膛负压发生变化；主汽压力变化在另一方面又需调整给水流量和减温水量，这又使汽包水位和蒸汽温度发生变化。

这些模拟量参数的变化都有一个迟延过程，如果采用常规的单变量控制系统；上述参数变化后重新调整到正常值是非常困难的，往往需要一个较长的过程。

而模拟量控制系统把锅炉和汽轮发电机看成是一个不可分割的整体，并采用以前馈-反馈控制为主的多变量协调控制策略，较好地解决了过去常规单变量控制系统存在的问题。

模拟量控制系统使整个机组(包括主辅机设备)，都能协调地根据统一的负荷指令，及时、同步地控制到适应负荷指令的状态。

从这个意义来说，模拟量控制系统是大型火力发电机组安全、经济运行的重要技术保障。

MCS的构成及简介MCS主要由协调、锅炉、汽机和辅机等四个控制系统构成。

火力发电厂DCS控制系统摘要：发电领域中，DCS系统应用较为广泛，在发电工作效率与故障控制方面起到了一定的基本作用。

该系统在发展过程中受到诸多因素的影响，出现了很多不足，因此为了能够降低这些不足和问题发生的几率，需要有针对性地采取有效措施，从而发挥其自身作用。

关键词：火力发电厂；DCS控制系统1.DCS相关概述1.1 DCS定义DCS是分布式控制系统的英文缩写，国内一般习惯称之为集散控制系统。

这种集散控制系统的运行控制过程以及功能的实现需要以多组计算机为依托，通过4C技术的应用，实现控制、操作、管理等全过程的自动化，有效减少了人工作业量，受到各行各业的青睐，推动了我国社会经济的工业化发展进程。

1.2 DCS控制系统的工作原理DCS是相对于集中式控制系统而言的一种新型计算机控制系统，是在集中式控制系统的基础上发展、演变而来的。

目前DCS系统包括三大部分：带I/O部件的控制器、通讯网络和人机接口。

操作站是DCS的重要组成部分，工程师站给控制器和操作站组态，历史站记录生产过程的历史数据，三者集中在一起使DCS系统通信功能增强，信息传输速度和吞吐量加快加大，为信息的综合管理提供了基础。

1.3 DCS控制系统应用优势1.3.1提升系统可靠性DCS系统通常是由信号控制，软件控制，硬件设备构成，通过采取有机控制模式进行离散环境的集中监管，从而对生产流程进行全面优化。

在此过程中，电路系统和相关硬件均能够实现全面控制，从而使多变量得到进一步优化，在某种情况下，单回路控制是DCS控制系统中不可或缺的一部分。

DCS控制系统应用过程中，在一定程度上改进信号传输形式，使用二进制数字信号代替传统的电子模型信号，在实现信号传输过程中，具有较为明显的优势。

不仅能够更为有效的抵抗外界干扰。

同时也在很大程度上提升信号传输精准度和传输质量，大大降低信号传输误差，确保实现更为准确的信号传输。

与此同时，DCS系统构架也随着传输信号的简洁化而简化，确保简化处理不必要线路及抗干扰器，大大提升DCS控制系统信号传输的可靠性和有效性。

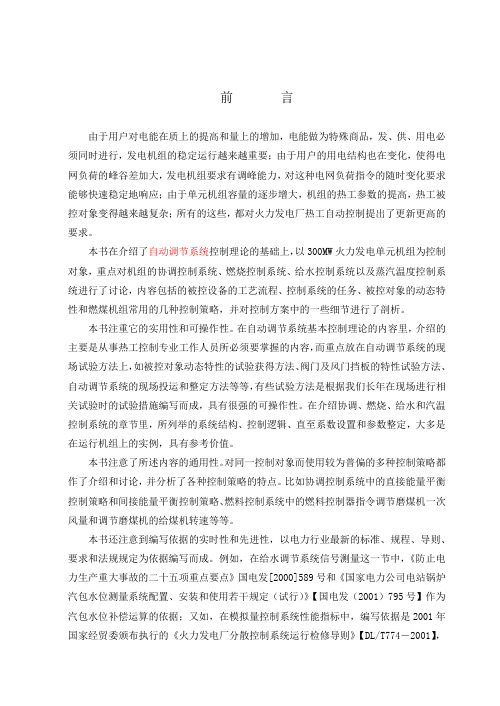

前言由于用户对电能在质上的提高和量上的增加，电能做为特殊商品，发、供、用电必须同时进行，发电机组的稳定运行越来越重要；由于用户的用电结构也在变化，使得电网负荷的峰谷差加大，发电机组要求有调峰能力，对这种电网负荷指令的随时变化要求能够快速稳定地响应；由于单元机组容量的逐步增大，机组的热工参数的提高，热工被控对象变得越来越复杂；所有的这些，都对火力发电厂热工自动控制提出了更新更高的要求。

本书在介绍了自动调节系统控制理论的基础上，以300MW火力发电单元机组为控制对象，重点对机组的协调控制系统、燃烧控制系统、给水控制系统以及蒸汽温度控制系统进行了讨论，内容包括的被控设备的工艺流程、控制系统的任务、被控对象的动态特性和燃煤机组常用的几种控制策略，并对控制方案中的一些细节进行了剖析。

本书注重它的实用性和可操作性。

在自动调节系统基本控制理论的内容里，介绍的主要是从事热工控制专业工作人员所必须要掌握的内容，而重点放在自动调节系统的现场试验方法上，如被控对象动态特性的试验获得方法、阀门及风门挡板的特性试验方法、自动调节系统的现场投运和整定方法等等，有些试验方法是根据我们长年在现场进行相关试验时的试验措施编写而成，具有很强的可操作性。

在介绍协调、燃烧、给水和汽温控制系统的章节里，所列举的系统结构、控制逻辑、直至系数设置和参数整定，大多是在运行机组上的实例，具有参考价值。

本书注意了所述内容的通用性。

对同一控制对象而使用较为普偏的多种控制策略都作了介绍和讨论，并分析了各种控制策略的特点。

比如协调控制系统中的直接能量平衡控制策略和间接能量平衡控制策略、燃料控制系统中的燃料控制器指令调节磨煤机一次风量和调节磨煤机的给煤机转速等等。

本书还注意到编写依据的实时性和先进性，以电力行业最新的标准、规程、导则、要求和法规规定为依据编写而成。

例如，在给水调节系统信号测量这一节中，《防止电力生产重大事故的二十五项重点要点》国电发[2000]589号和《国家电力公司电站锅炉汽包水位测量系统配置、安装和使用若干规定（试行）》【国电发（2001）795号】作为汽包水位补偿运算的依据；又如，在模拟量控制系统性能指标中，编写依据是2001年国家经贸委颁布执行的《火力发电厂分散控制系统运行检修导则》【DL/T774－2001】，该导则针对单机容量300MW及以上采用分散控制系统（DCS）的火力发电机组而制定，是目前热控专业对分散控制系统进行检修和维护的最新导则。

火力发电厂分散控制系统(DCS)基本知识1.分散控制系统（DCS）分散控制系统，英文名称distributed control system，简称DCS。

可以理解为：集中监视，分散控制的计算机系统。

DCS系统按照功能可以分为：数据采集系统（DAS）、模拟量控制系统（MCS）、炉膛安全监控系统（FSSS）、顺序控制系统（简称SCS，有时旁路控制系统BTC和电气控制系统ECS作为SCS的子功能）、数字电液控制系统（DEH）、汽机保护系统（ETS）。

部分火力发电厂汽机保护系统ETS用PLC来实现、旁路控制系统BTC使用专用控制系统（不包含在DCS系统内）。

DCS系统也可以按照工艺系统来划分。

比如某电厂的DCS系统按工艺系统划分为：一号锅炉控制系统、一号汽机控制系统、二号锅炉控制系统、二号汽机控制系统。

2.数据采集系统（DAS）数据采集系统，英文名称data acquisition system，简称DAS。

采用数字计算机系统对工艺系统和设备的运行参数进行测量，对测量结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。

DAS至少有下列功能：●显示：包括操作显示、成组显示、棒状图显示、趋势显示、报警显示等。

●制表记录：包括定期记录、事故顺序记录（SOE，毫秒级扫描周期，信号类型为开关量输入DI）、跳闸一览记录等。

●历史数据存储和检索。

注：操作员站相应时间测试。

3.模拟量控制系统（MCS）模拟量控制系统，英文名称modulating control system，简称MCS。

是指系统的控制作用由被控变量通过反馈通路引向控制系统输入端所形成的控制系统，也称闭环控制或反馈控制。

其输出量为输入量的连续函数。

火力发电厂模拟量控制系统，是锅炉、汽轮机及其辅助运行参数自动控制系统的总称。

火力发电厂主要自动一般有：协调控制系统、给水控制（汽包水位控制）、炉膛负压控制、送风控制(包含氧量校正)、燃料控制、过热器减温水控制、再热器减温水控制、除氧器水位控制、凝汽器水位控制等。

火电厂热工自动化DCS控制系统的应用浅析摘要：目前，国内新建大型火力发电厂均采用“主辅一体化”的设计理念，越来越多的辅助车间采用DCS控制系统进行控制。

火力发电厂的辅助车间应用DCS取代可编程逻辑控制器（PLC），简化了备品备件库，为日常维护带来了极大的便利。

本文章从火电厂热工自动化内涵入手，分析了火电厂热工自动化DCS控制系统的应用，以期为业内相关工作人员提供一定的参考。

关键词：火电厂；热工自动化；DCS控制系统；应用浅析引言当前火电厂的热控系统主要是利用DCS系统对汽轮机、各类仪表、锅炉装置，以及相关的介质管道等进行自动控制。

DCS系统根据机组实际运行要求，采用分级子系统的形式对火电厂的设备进行自动化控制，确保火电机组安全运行，其主要分为现场控制单元和操作站单元。

在现场控制单元中，各个支路和总线的物理连接是通过插板箱来实现的，这样也就实现了子系统和控制中心的信息通信。

现场控制单元中的微机保护系统根据火电厂设备运行的实际需求，配置相应的CPU插件、二次回路电源、I/0输入输出接口插件、通信插件等。

操作站单元主要用来提供人机交互操作接口和显示子系统单元设备的运行状况，并显示其运行数据。

设备运行参数的调整、设备工况报表的打印，以及异常工况的预警等都需要利用操作站来完成。

1火电厂热工自动化内涵火力发电厂分散控制系统(DistributedControlSystem,简称DCS)是一种基于计算机网络技术的工业自动化控制系统。

它将整个火力发电厂的各个子系统(如锅炉、汽轮机、发电机等)进行集中管理和控制,实现对生产过程的全面监控和调度。

DCS系统具有系统可靠性高、功能强大、灵活性好等特点,被广泛应用于火力发电厂的自动化控制领域。

火力发电厂分散控制系统是指由多个控制单元组成的分布式控制系统,用于协调和管理火力发电厂各个子系统的运行。

火力发电厂分散控制系统是一个大型的自动化控制系统,其主要特征包括:1)分布式结构:火力发电厂分散控制系统是由多个控制单元组成的,这些控制单元通过网络连接起来,形成了一个分布式的控制系统。
