无掩模光刻:降低成本的下一代光刻技术据国际市场调研公司VLSI报道，尽管浸入式光刻技术似乎为全球半导体工艺路线图又打开了一扇明亮的窗，但是昂贵的价格，又让人望而生畏。
据估计一台浸入式光刻机的价格在0.2～0.3亿美元以上，而一架波音737的飞机价格也仅为0.23亿美元。
因此一个显而易见的问题，有多少客户能买得起。
除了昂贵的价格之外，如果真要建一个能满足下一代技术45 nm/Φ300 mm芯片厂，估计要投资30-35亿美元。
其实，不仅浸入式光刻具有成本高的缺点，如今，随着器件特征尺寸的继续缩小，器件的开发成本都越来越高，已经到了阻碍新品继续开发的地步。

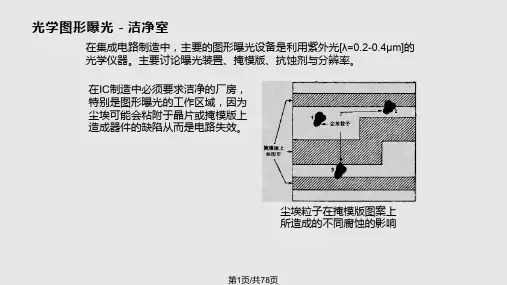

尤其在进入纳米尺度之后，采用光刻掩模已成为各种光刻技术方法中一项可决定其应用前景的关键技术，但同时，掩模成本在整个光刻成本中可占份额也不断攀升。
掩模的价格，也是呈直线上升态势，平均的价格如180nm的掩模，每套为26万美元，130 nm为87万美元，90 nm为150万美元，65nm为300万美元，45 nm为600万美元。
下表给出光刻尺寸在100 nm 以下各种光刻掩模成本的比较，由于掩模版价格日益高涨，全球掩模版厂商竞争更加激烈，2004年整个掩模行业艰难前行。
2004年10月同本凸版印刷（Toppan Printing）同意收购美围杜邦光掩模（Dupont photomasker），收购价近65亿美元。
表：光刻尺寸≤100nm的各种光刻掩模成本(来源：“无掩模光刻技术的前景”，电子工业专用设备，2005（8）1-3)因此，开发无掩模的电子束直接在硅片上的光刻技术成为潮流。
全球业界已经进行了至少10年以上的努力，但成效甚微。
一个主要原因，速度太慢，不能适用于工业化量产。
2005年1月国际半导体联盟International Sematech 主办全球无掩模大会（Maskless Meeting），会上光刻专家讨论了无掩模光刻技术的前景，推出了众多的无掩模光刻工具。
