光刻胶的对比度光刻胶区分掩模上亮区和暗区的能力。
(光刻胶上从曝光区到非曝光区过渡的陡度)焦深(DOF)Chemical Clean RinseDrySpindlePR dispenser nozzleTo vacuum pumpSpindleTo vacuum pumpPR dispenser nozzlePR suck back旋转涂布SpindleTo vacuum PR dispenser nozzlePR suck back 旋转涂布SpindleTo vacuum PR dispenser nozzlePR suck backSpindleTo vacuum pumpPR dispenser nozzlePR suck back SpindleTo vacuum pumpPR dispenser nozzlePR suck back旋转涂布SpindleTo vacuum PR dispenser nozzlePR suck back 旋转涂布SpindleTo vacuum PR dispenser nozzlePR suck back旋转涂布PR dispenser PR suck back nozzleWaferChuck Spindle To vacuum pump旋转涂布PR dispenser PR suck back nozzleWaferChuck Spindle To vacuum pump旋转涂布PR dispenser PR suck back nozzleWaferChuck Spindle To vacuum pump去边 (EBR)• 光刻胶扩散到硅片的边缘和背面 • 在机械搬送过程中光刻胶可能回剥落成为微粒 • 正面和背面去边 EBR • 正面光学去边 EBR去边(EBR)• 光刻胶扩散 到硅片的边 缘和背面• 在机械搬送 过程中光刻 胶可能回剥 落成为微粒• 正面和背面 去边 EBR• 正面光学去 边 EBRSolventEBR: Edge Bead RemovalWaferChuck Spindle To vacuum pump匀胶后烘前的硅片WaferChuck SpindleTo vacuum pump去边SolventWaferChuck SpindleTo vacuum pump光学去边Photoresist WaferChuck Spindle• 对准和曝光后 • 硅片边缘曝光 (WEE) • 显影使曝光过的光刻胶溶解显影Edge PR removedPatterned photoresist WaferChuck SpindleTo vacuum pump烘烤系统Wafer HeaterVacuum Hot plate热板Heated N 2Wafers Heater Convection oven对流式烘箱 红外线烘箱MW Source PhotoresistWaferChuck VacuumMicrowave oven微波烘箱匀胶后烘• 使光刻胶中的大部分溶剂蒸发。

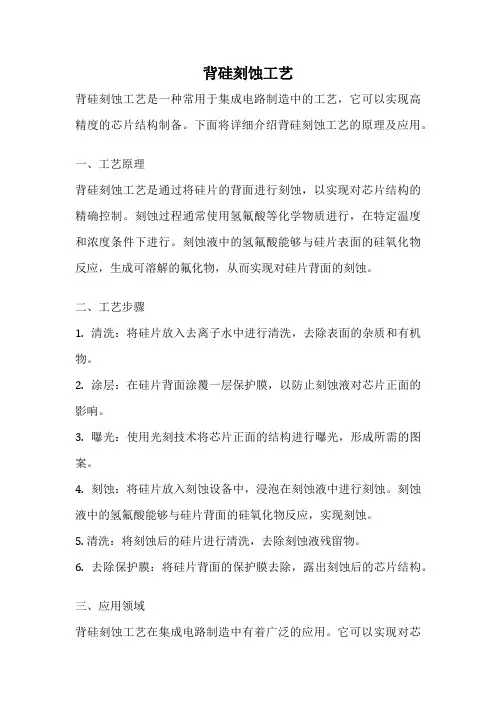

背硅刻蚀工艺
背硅刻蚀工艺是一种常用于集成电路制造中的工艺,它可以实现高精度的芯片结构制备。
下面将详细介绍背硅刻蚀工艺的原理及应用。
一、工艺原理
背硅刻蚀工艺是通过将硅片的背面进行刻蚀,以实现对芯片结构的精确控制。
刻蚀过程通常使用氢氟酸等化学物质进行,在特定温度和浓度条件下进行。
刻蚀液中的氢氟酸能够与硅片表面的硅氧化物反应,生成可溶解的氟化物,从而实现对硅片背面的刻蚀。
二、工艺步骤
1. 清洗:将硅片放入去离子水中进行清洗,去除表面的杂质和有机物。
2. 涂层:在硅片背面涂覆一层保护膜,以防止刻蚀液对芯片正面的影响。
3. 曝光:使用光刻技术将芯片正面的结构进行曝光,形成所需的图案。
4. 刻蚀:将硅片放入刻蚀设备中,浸泡在刻蚀液中进行刻蚀。
刻蚀液中的氢氟酸能够与硅片背面的硅氧化物反应,实现刻蚀。
5. 清洗:将刻蚀后的硅片进行清洗,去除刻蚀液残留物。
6. 去除保护膜:将硅片背面的保护膜去除,露出刻蚀后的芯片结构。
三、应用领域
背硅刻蚀工艺在集成电路制造中有着广泛的应用。
它可以实现对芯
片背面的结构制备,例如背面电极、背面通孔等。
同时,背硅刻蚀工艺还可用于形成背面反射层,提高光电器件的效率。
此外,背硅刻蚀工艺还可以用于刻蚀硅片背面的缺陷,提高硅片的质量。
背硅刻蚀工艺是一种重要的集成电路制造工艺,它可以实现对芯片背面结构的精确制备。
在当前的半导体技术发展中,背硅刻蚀工艺的应用将会越来越广泛。
通过不断优化工艺参数和设备性能,背硅刻蚀工艺将能够实现更高精度的芯片制备,推动集成电路技术的发展。
十大步骤详解芯片光刻的流程!在集成电路的制造过程中,有一个重要的环节——光刻,正因为有了它,我们才能在微小的芯片上实现功能。
现代刻划技术可以追溯到190年以前,1822年法国人Nicephore niepce在各种材料光照实验以后,开始试图复制一种刻蚀在油纸上的印痕(图案),他将油纸放在一块玻璃片上,玻片上涂有溶解在植物油中的沥青。
经过2、3小时的日晒,透光部分的沥青明显变硬,而不透光部分沥青依然软并可被松香和植物油的混合液洗掉。
通过用强酸刻蚀玻璃板,Niepce在1827年制作了一个d’Amboise主教的雕板相的复制品。
Niepce的发明100多年后,即第二次世界大战期间才第一应用于制作印刷电路板,即在塑料板上制作铜线路。
到1961年光刻法被用于在Si上制作大量的微小晶体管,当时分辨率5um,如今除可见光光刻之外,更出现了X-ray和荷电粒子刻划等更高分辨率方法。

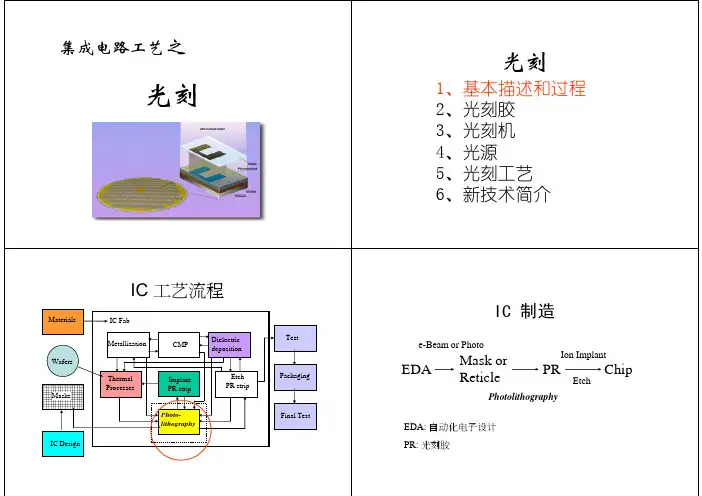

所谓光刻,根据维基百科的定义,这是半导体器件制造工艺中的一个重要步骤,该步骤利用曝光和显影在光刻胶层上刻画几何图形结构,然后通过刻蚀工艺将光掩模上的图形转移到所在衬底上。
这里所说的衬底不仅包含硅晶圆,还可以是其他金属层、介质层,例如玻璃、SOS中的蓝宝石。
光刻的基本原理是利用光致抗蚀剂(或称光刻胶)感光后因光化学反应而形成耐蚀性的特点,将掩模板上的图形刻制到被加工表面上。
光刻原理意图光刻不是一个简单的过程,它要经历很多步骤:光刻的工序下面我们来详细介绍一下光刻的工序:1.清洗硅片(Wafer Clean)清洗硅片的目的是去除污染物去除颗粒、减少针孔和其它缺陷,提高光刻胶黏附性基本步骤:化学清洗——漂洗——烘干。
硅片经过不同工序加工后,其表面已受到严重沾污,一般讲硅片表面沾污大致可分在三类:A. 有机杂质沾污:可通过有机试剂的溶解作用,结合超声波清洗技术来去除。
B. 颗粒沾污:运用物理的方法可采机械擦洗或超声波清洗技术来去除粒径≥ 0.4 μm颗粒,利用兆声波可去除≥ 0.2 μm颗粒。
第1篇一、实验目的1. 理解光刻和刻蚀在半导体制造中的基本原理和作用。
2. 掌握光刻胶的涂覆、曝光、显影和刻蚀的实验步骤。
3. 学习通过光刻和刻蚀技术制作特定图案。
二、实验原理光刻是半导体制造中的关键步骤,它利用光致抗蚀剂(光刻胶)的感光特性,在硅片等衬底上形成图案。
刻蚀则是将光刻胶上的图案转移到衬底上,通过化学或物理方法去除不需要的衬底材料。
三、实验材料与仪器1. 材料:硅片、光刻胶、显影液、刻蚀液等。
2. 仪器:光刻机、显影机、刻蚀机、显微镜、电子天平等。
四、实验步骤1. 光刻胶涂覆将硅片清洗干净,然后均匀涂覆一层光刻胶。
涂覆后,将硅片放入烘箱中烘烤,使光刻胶干燥。
2. 曝光将涂覆好光刻胶的硅片放入光刻机中,通过紫外光照射,使光刻胶发生光化学反应,形成所需的图案。
3. 显影将曝光后的硅片放入显影液中,显影液中的溶剂会溶解未曝光的光刻胶,而曝光区域的光刻胶则保持不变。
通过控制显影时间,可以得到清晰、均匀的图案。
4. 刻蚀将显影后的硅片放入刻蚀机中,刻蚀液会溶解硅片上不需要的材料,从而实现图案的转移。
五、实验结果与分析1. 光刻胶涂覆光刻胶涂覆均匀,无明显气泡和划痕。
2. 曝光曝光后的硅片在紫外光照射下,光刻胶发生光化学反应,形成所需的图案。
3. 显影显影后的硅片图案清晰,无明显缺陷。
4. 刻蚀刻蚀后的硅片图案完整,无明显损伤。
六、实验讨论1. 光刻胶涂覆的质量对实验结果有较大影响,涂覆不均匀或存在气泡、划痕等缺陷会影响图案的质量。
2. 曝光时间和强度对光刻胶的光化学反应有较大影响,需要根据具体的光刻胶和实验条件进行调整。
3. 显影时间对图案的清晰度有较大影响,显影时间过短或过长都会导致图案模糊。
4. 刻蚀液的选择和刻蚀时间对刻蚀效果有较大影响,需要根据具体材料进行调整。
七、实验结论通过本次实验,我们成功掌握了光刻和刻蚀的基本原理和实验步骤,制作出了清晰、均匀的图案。
实验结果表明,光刻和刻蚀技术在半导体制造中具有重要作用,为后续的半导体器件制造奠定了基础。
背硅刻蚀工艺背硅刻蚀工艺是一种在半导体加工中常用的工艺技术,它能够实现对硅片背面的刻蚀,以达到特定的目的。
本文将介绍背硅刻蚀工艺的原理、步骤以及应用。
背硅刻蚀工艺是一种用于改变硅片背面特性的技术。
在半导体制造过程中,背硅刻蚀工艺被广泛应用于提高器件性能、降低功耗以及改善工艺可靠性等方面。
通过背硅刻蚀工艺,可以实现对硅片背面的刻蚀,以去除表面缺陷、降低电阻、改善光学特性等。
背硅刻蚀工艺的主要原理是利用化学反应将硅片背面的硅层溶解掉。
具体来说,背硅刻蚀过程中会使用一种特定的刻蚀液,该刻蚀液中含有一种或多种能够与硅反应的化学物质。
当硅片浸泡在刻蚀液中时,刻蚀液会与硅发生反应,并将硅层逐渐溶解掉,最终形成所需的背面结构。
背硅刻蚀工艺的步骤包括清洗、涂覆、曝光、显影、刻蚀等。
首先,需要对硅片进行清洗,以去除表面污染物和氧化层。
然后,在硅片背面涂覆一层光刻胶,用于保护所需保留的背面结构。
接下来,将经过掩膜制备的硅片进行曝光和显影,形成所需的背面图案。
最后,将硅片浸泡在刻蚀液中,进行背硅刻蚀,直到得到所需的背面结构。
背硅刻蚀工艺在半导体制造中有着广泛的应用。
例如,在太阳能电池制造过程中,背硅刻蚀工艺可以提高光电转换效率;在集成电路制造中,背硅刻蚀工艺可以降低晶体管的电阻,提高器件性能。
此外,背硅刻蚀工艺还可以应用于传感器制造、光学器件制造等领域。
总结起来,背硅刻蚀工艺是一种在半导体加工中常用的工艺技术。
通过化学反应将硅片背面的硅层溶解掉,以改变硅片背面的特性。
背硅刻蚀工艺包括清洗、涂覆、曝光、显影、刻蚀等步骤,广泛应用于半导体制造中的各个领域。
该工艺能够提高器件性能、降低功耗、改善工艺可靠性等。
通过背硅刻蚀工艺,可以实现对硅片背面的刻蚀,以达到特定的目的。

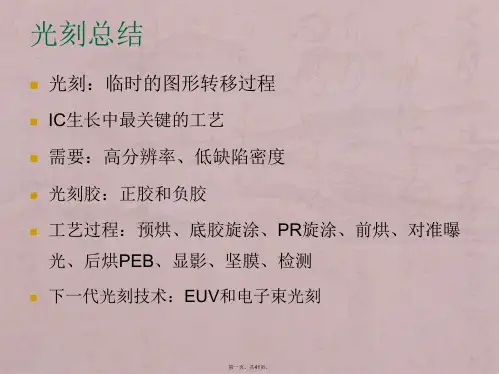

光刻工艺步骤顺序
答案:
光刻工艺步骤的顺序如下:
衬底预处理:首先,对硅片进行预处理,包括去除表面污染物、增强光刻胶与衬底的黏附性等。
涂胶:将光刻胶涂在硅片上,可以采用旋转涂胶或喷涂等方法。
软烘干:对涂有光刻胶的硅片进行软烘干,以去除水分和溶剂。
曝光:将掩模版覆盖在硅片上方,在特定波长的光线下曝光一段时间。
显影:将硅片浸没在显影液中进行显影,溶解掉被曝光的光刻胶。
硬烘干:对显影后的硅片进行硬烘干,增强光刻胶的稳定性。
刻蚀:采用干法刻蚀或湿法腐蚀,在窗口中暴露出来的基片上形成图形。
去胶:去除残留的光刻胶。

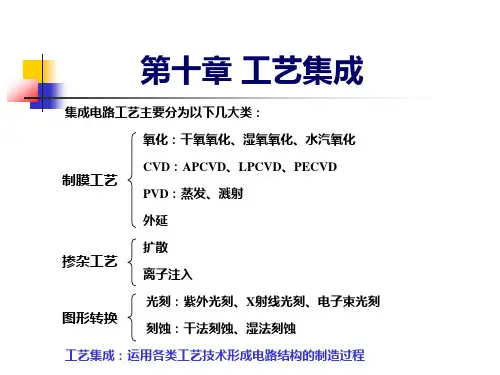

光刻工艺是半导体制造中的关键步骤,通过这一系列复杂的步骤,可以在硅片上精确地制作出微小的电路图案,为后续的电子器件制造打下基础。
