第六章光刻曝光系统

光刻机核心部件详解光刻机是现代微电子工业中不可或缺的设备，它是制造集成电路的关键设备之一。

在微电子工业中，光刻机的作用是将电路图案精确地在微型制造物上烙印成图案，然后进行微细的制造和加工，以实现集成电路的生产。

光刻机的核心部件是曝光系统、光学系统和电控系统，下面我们详细解析一下光刻机的核心部件。

一、曝光系统光刻机的曝光系统主要作用是通过投射光源对掩膜上电路图案进行曝光，以将电路图案传输到硅片上。

曝光系统由自动对焦、震动抑制和曝光闪光灯等组成。

1. 自动对焦正常曝光需要将硅片和掩膜平行放置并紧密贴合，这样才能保证曝光成功。

自动对焦通过使用激光反射的方式可以精准地控制曝光的距离和位置，进而使曝光质量提高。

2. 震动抑制在曝光的过程中，光刻机的震动会导致电路图案的失真，从而导致整个加工过程的失误。

因此，震动抑制技术的出现可以有效地减少光刻机的震动，并最终提升曝光品质。

3. 曝光闪光灯曝光闪光灯是光刻机中最重要的曝光系统部件，是一种用于产生高强度、短脉冲宽度的紫外线光源的器件。

其工作原理是通过激发汞蒸气产生紫外线，将紫外线的能量传递给硅片上的光阻层，使其进行化学反应，最终形成电路图案。

二、光学系统光学系统是光刻机中最重要的核心部件之一，它主要作用是将曝光区域中掩膜上的电路图形投射到硅片上，并实现投影补偿、人工补偿和自动尺寸补偿等功能。

1. 投影补偿在实际的制造中，硅片和掩膜之间会产生微小的失真，投影补偿通过采用不同的光学元件来实现，来精确地将图案投影在硅片上。

2. 人工补偿人工补偿是在图案设计的过程中，由设计人员根据经验进行的手工加工操作。

它可以在硅片上产生微小的特定形状，从而确保硅片上的电路图案质量。

3. 自动尺寸补偿自动尺寸补偿是光刻机核心部件中的创新，它通过对信号的传递和处理，在光刻机内部实现自适应尺寸修正。

借助自动尺寸补偿技术，可以有效地提高硅片上电路图案的精度和质量，进而使其具备更好的可靠性和耐用性。

光刻机中曝光系统加热和冷却的过程优化在光刻机中，曝光系统是非常关键的部分，它负责将图案投射到光刻胶上。

然而，曝光系统在操作过程中会产生大量的热量，因此需要进行加热和冷却的过程优化，以确保系统的稳定性和高效性。

首先，我们来看一下光刻机中曝光系统的加热过程。

在曝光系统中，主要有两个需要加热的部分，即光源和透镜。

光源是光刻机中产生紫外光的关键部件，而透镜则负责将光源产生的紫外光聚焦到光刻胶上。

在加热过程中，首先需要确保光源和透镜的温度达到一定的标准，以保证光刻的质量和稳定性。

为了优化曝光系统的加热过程，我们可以采取以下方法。

首先，选择合适的加热设备和材料。

在曝光系统中，我们可以采用热电偶等温度传感器来监测光源和透镜的温度，并使用加热器或热风机等加热设备进行加热。

此外，在选择加热设备时，还应考虑其耗能和控制精度等因素，以确保加热过程的高效性和稳定性。

其次，需要注意加热过程中的温度控制。

为了避免温度的剧烈变化对光刻胶和曝光质量造成的影响，我们可以采用闭环控制系统来实现温度的精确控制。

闭环控制系统可以根据实时的温度反馈信号调整加热设备的工作状态，以使温度保持在设定的目标值范围内。

此外，还可以利用PID控制算法来提高温度控制的精确性和稳定性。

然后，我们来看一下光刻机中曝光系统的冷却过程。

曝光系统在加热过程中产生大量的热量，如果不及时进行冷却处理，会导致系统的温度过高，进而影响光刻胶的性能和曝光质量。

为了优化曝光系统的冷却过程，我们可以采取以下方法。

首先，选择合适的冷却设备和方法。

在曝光系统中，可以使用冷却风扇或者水冷设备等进行散热。

冷却风扇可以通过风扇叶片的旋转产生冷风，从而加速热量的散发；水冷设备则可以通过水的循环流动来吸收热量，并将热量带走。

在选择冷却设备时，需要考虑其散热效果和噪音等方面的因素，以确保冷却过程的高效性和稳定性。

其次，需要注意冷却过程的流动控制。

在冷却过程中，流动的速度和方向对散热效果有着重要影响。

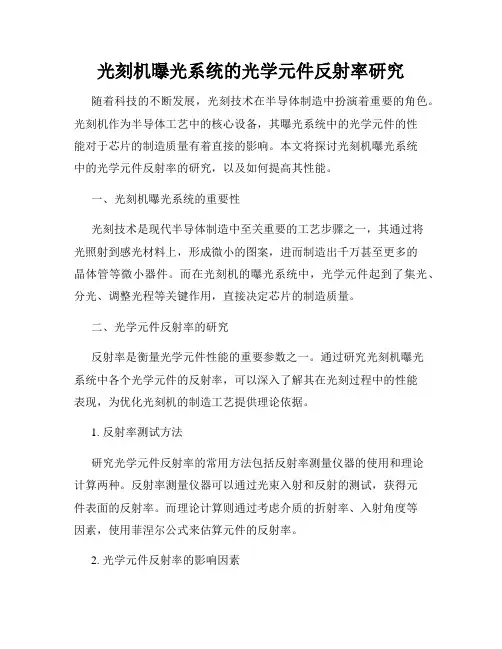

光刻机曝光系统的光学元件反射率研究随着科技的不断发展，光刻技术在半导体制造中扮演着重要的角色。

光刻机作为半导体工艺中的核心设备，其曝光系统中的光学元件的性能对于芯片的制造质量有着直接的影响。

本文将探讨光刻机曝光系统中的光学元件反射率的研究，以及如何提高其性能。

一、光刻机曝光系统的重要性光刻技术是现代半导体制造中至关重要的工艺步骤之一，其通过将光照射到感光材料上，形成微小的图案，进而制造出千万甚至更多的晶体管等微小器件。

而在光刻机的曝光系统中，光学元件起到了集光、分光、调整光程等关键作用，直接决定芯片的制造质量。

二、光学元件反射率的研究反射率是衡量光学元件性能的重要参数之一。

通过研究光刻机曝光系统中各个光学元件的反射率，可以深入了解其在光刻过程中的性能表现，为优化光刻机的制造工艺提供理论依据。

1. 反射率测试方法研究光学元件反射率的常用方法包括反射率测量仪器的使用和理论计算两种。

反射率测量仪器可以通过光束入射和反射的测试，获得元件表面的反射率。

而理论计算则通过考虑介质的折射率、入射角度等因素，使用菲涅尔公式来估算元件的反射率。

2. 光学元件反射率的影响因素光学元件的反射率受到多种因素的影响。

首先，材料的选择是决定反射率的重要因素之一。

一些材料具有较低的反射率，例如具有抗反射涂层的光学元件。

其次，表面处理也会对反射率产生显著影响。

通过在元件表面施加特殊的镀膜或表面处理工艺，可以有效地降低反射率。

最后，光学元件的设计也对反射率有一定的影响。

通过合理的光学设计，可以最大程度地减少光线在元件表面的反射。

三、提高光刻机曝光系统光学元件反射率的方法为了提高光刻机曝光系统中光学元件的反射率，以下几种方法值得借鉴。

1. 优化材料选择在光刻机曝光系统中，选择具有低反射率特性的材料非常重要。

常用的方法是采用抗反射涂层技术，通过在材料表面添加特殊的涂层来降低反射率。

这种涂层通常具有介质层和减反射层两部分，能够有效抑制光线的反射。

光刻机曝光技术是光刻机的一个核心功能，其原理是通过特定的光源照射掩膜版上的图形或电路结构，然后将图形或电路结构复制到涂有光刻胶的硅片上。

具体来说，曝光系统是光刻机的核心部件之一，为了尽量减小衍射极限的限制，曝光系统大量采用紫外、深紫外和极紫外光做光源，比如汞灯、准分子激光器。

曝光系统主要实现平滑衍射效应、实现均匀照明、滤光和冷光处理、实现强光照明和光强调节等功能。

曝光方式分为接触接近式、投影式和直写式。

但总体来说，曝光系统所采用的光源必须满足如下的要求：
1.适当的波长；
2.足够的光强；
3.均匀的光束分布；
4.稳定的发光特性；
5.长的使用寿命和低的维护成本。

此外，光刻胶是光刻机曝光技术中的另一个重要因素。

光刻胶是一种对光敏感的有机化合物，其质量和性能直接影响到曝光的效果。

总的来说，光刻机曝光技术是一种复杂而精密的技术，需要多个
部件和因素的配合才能实现高质量的曝光效果。

光刻机中的曝光光学系统研究与改进光刻技术在半导体、光通信和光学器件等领域中发挥着重要作用。

在光刻机中，曝光光学系统是其中最关键的组成部分之一。

本文将对光刻机中的曝光光学系统进行研究与改进。

一、曝光光学系统的基本原理光刻机中的曝光光学系统主要由准直系统和投影系统组成。

准直系统用于将光源中的光线变为平行光束，经过一系列的透镜和衍射光栅的调整，使得射在掩膜上的光线呈现均匀的分布。

投影系统将掩模上的图案投影到硅片上，通过一系列的透镜和衍射光栅的协同作用，实现高分辨率的图案转移。

二、曝光光学系统的关键问题虽然曝光光学系统在光刻机中起着至关重要的作用，但也存在一些问题需要解决。

如下面所述：1. 分辨率的提高：随着半导体工艺向更高精度的制程发展，对分辨率的要求越来越高。

曝光光学系统需要通过优化光源的参数、改善透镜的制造工艺和减少光学元件的像差等方式，来提高其图案转移的分辨率。

2. 光强的均匀性：光刻机中需保证整个曝光场上的光强均匀性，以确保图案的一致性和稳定性。

通过优化光源的设计和光线的传输、合理安排掩模和硅片的位置，可以提高光场的均匀性。

3. 暗场曝光的优化：在一些特殊的工艺需求中，光刻机需要进行暗场曝光。

暗场曝光是指通过特殊的光学设计和光刻胶材料的选择，实现对较小尺寸特征的高分辨率曝光。

研究人员可通过改进投影系统的设计和掩模制造技术，来提高暗场曝光效果。

三、曝光光学系统的改进方向为了满足不断提高的制程要求，曝光光学系统需要不断进行研究和改进。

以下是几个可能的改进方向：1. 投影光学系统的设计：通过引入更高级别透镜材料和更复杂的光学设计，可以提高光刻机的分辨率和光强的均匀性。

同时，可以采用非球面透镜等特殊光学元件，来修正光学像差，提高系统的成像品质。

2. 光源的优化：光刻过程中，光源参数的选取对图案的质量有着重要的影响。

研究人员可以通过改变光源的颜色、光强和稳定性，来满足不同工艺对光刻机的要求。

3. 光刻胶材料的研究：光刻胶材料是光刻机中另一个重要的元件，直接影响到图案的分辨率和稳定性。

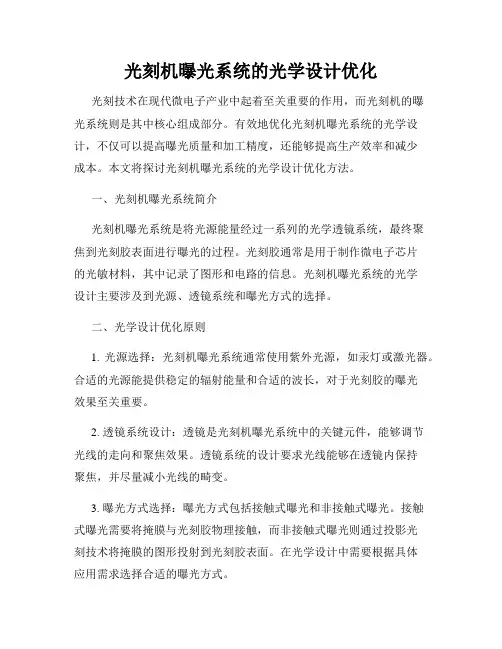

光刻机曝光系统的光学设计优化光刻技术在现代微电子产业中起着至关重要的作用，而光刻机的曝光系统则是其中核心组成部分。

有效地优化光刻机曝光系统的光学设计，不仅可以提高曝光质量和加工精度，还能够提高生产效率和减少成本。

本文将探讨光刻机曝光系统的光学设计优化方法。

一、光刻机曝光系统简介光刻机曝光系统是将光源能量经过一系列的光学透镜系统，最终聚焦到光刻胶表面进行曝光的过程。

光刻胶通常是用于制作微电子芯片的光敏材料，其中记录了图形和电路的信息。

光刻机曝光系统的光学设计主要涉及到光源、透镜系统和曝光方式的选择。

二、光学设计优化原则1. 光源选择：光刻机曝光系统通常使用紫外光源，如汞灯或激光器。

合适的光源能提供稳定的辐射能量和合适的波长，对于光刻胶的曝光效果至关重要。

2. 透镜系统设计：透镜是光刻机曝光系统中的关键元件，能够调节光线的走向和聚焦效果。

透镜系统的设计要求光线能够在透镜内保持聚焦，并尽量减小光线的畸变。

3. 曝光方式选择：曝光方式包括接触式曝光和非接触式曝光。

接触式曝光需要将掩膜与光刻胶物理接触，而非接触式曝光则通过投影光刻技术将掩膜的图形投射到光刻胶表面。

在光学设计中需要根据具体应用需求选择合适的曝光方式。

三、光学设计优化方法1. 光学系统模拟仿真：通过使用光学仿真软件，可以模拟和优化光刻机曝光系统的光学设计。

该软件可以根据物理原理和光学参数，模拟光线的传播和聚焦效果。

通过调整透镜的参数和光源的参数，可以实现对光学系统的优化。

2. 光路调整与优化：在设计过程中，需要根据光学仿真结果对光路进行调整和优化。

例如，调整光源的位置和角度，改变透镜的曲率半径等，以达到更好的光学聚焦效果和曝光质量。

3. 光学元件质量选择：在实际制造中，选用高质量的光学元件可以提高曝光系统的性能。

透镜的制造精度、材料的选择等都会对光学系统的表现产生影响。

因此，在光学设计过程中需要选择适合的光学元件供应商，并确保元件的质量达到要求。

光刻机曝光系统的光学元件材料研究光刻机是一种重要的微纳制造设备，广泛应用于集成电路、平板显示等领域。

而光刻机的曝光系统中的光学元件材料对其性能和精度起着至关重要的作用。

本文将对光刻机曝光系统的光学元件材料进行研究。

一、光刻机曝光系统概述光刻机曝光系统是光刻机的核心组成部分，主要由光源、光学元件、掩模、投影镜等构成。

其中，光学元件扮演着传递和调节光线的关键角色。

因此，光学元件材料的选择和研究对于提高光刻机的曝光质量和性能至关重要。

二、光学元件材料的要求光学元件材料在光刻机曝光系统中的要求非常严格。

首先，光学元件材料需要具备良好的透过率，以确保传递光源的强光。

其次，材料需要具备良好的光学均匀性，以保证传递光线时不发生散射和散焦等现象。

此外，材料还需要具备较高的耐环境性和耐蚀性，以应对光刻过程中的化学溶液和高温环境等因素。

综上所述，光学元件材料需要具备较高的光学性能和物理性能。

三、常用的光学元件材料1. 石英石英是一种常用的光学元件材料，具有较好的透光性、光学均匀性和耐高温性能。

石英还具备较高的化学稳定性和耐酸性，适用于光刻机曝光系统中的光学元件制作。

2. 光学玻璃光学玻璃是另一种常用的光学元件材料，具有良好的透过率和光学均匀性。

光学玻璃种类众多，如硼硅玻璃、磷酸盐玻璃等。

根据不同的使用需求，可以选择不同的光学玻璃种类。

3. 光刻胶光刻胶是光刻过程中使用的一种材料，常用于制作掩模和光刻图案。

光刻胶具有较好的光学性能和化学稳定性，可以在光刻过程中发挥重要作用。

四、光学元件材料的研究进展随着微纳制造技术的进步，对光学元件材料的要求越来越高。

为了满足更精细的曝光要求，研究人员不断探索和改进光学元件材料的性能。

近年来，一些新型材料如氮化硅、二氧化钛等被引入到光刻机曝光系统的光学元件中，并取得了一定的研究成果。

五、光学元件材料的应用前景随着科技的进步，光刻机曝光系统在微纳制造领域将发挥越来越重要的作用。

而光学元件材料的研究和改进将进一步推动光刻机技术的发展。

光刻机的曝光光学系统分析光刻技术是微电子制造中至关重要的一项技术，在半导体芯片制造过程中扮演着重要的角色。

而光刻机的曝光光学系统是光刻机中的核心部件，它起到了将图案投射到硅片上的关键作用。

本文将对光刻机的曝光光学系统进行详细分析，探讨其原理、技术要求及其应用。

曝光光学系统是光刻机中实现图案控制和光学投影的根本部件。

其主要由光源系统、精密光学系统和投影镜头系统等组成。

首先，光刻机的光源系统是实现光的产生和控制的部分，它提供了能够满足曝光要求的光源。

传统的光刻机采用的是氘灯作为光源，而近年来，随着光刻技术的不断发展，激光光源逐渐取代了传统的氘灯光源。

激光光源具有独特的优势，如光束质量好、光强稳定等，使得光刻机能够实现更高的分辨率和更大的制造工艺窗口。

此外，光源系统中还包括光线均匀性控制和亮场/暗场切换等技术，以满足不同的曝光需求。

其次，精密光学系统是实现图案投影和放大的关键。

光学系统采用了一系列的镜片和透镜等光学元件，通过对光线的折射和反射，将掩膜上的图案投影到硅片上。

精密光学系统需要满足高分辨率、低畸变、高透光率和高可用性等要求。

其中，分辨率是光刻机的重要指标之一，它取决于光学系统的空间分辨率和光源的波长。

在现代光刻机中，分辨率已经达到亚微米甚至纳米级别。

为了实现更高的分辨率，光刻机制造商不断推出新的光学设计和制造工艺，如多层膜镀膜技术、非球面镜片设计等。

最后，投影镜头系统是光刻机中的重要组成部分。

投影镜头是实现图案投影和放大的核心元件，其主要由非球面透镜和球面镜片构成。

投影镜头需要满足高分辨率、高光线质量和大视场等要求，以实现更好的图案复制效果。

投影镜头的技术水平直接影响到光刻机的分辨率和制造能力。

为了实现更高的分辨率和更大的制造工艺窗口，光刻机厂商采用了多种技术手段，如多层膜镀膜、非球面镜片设计以及近距离投影等。

除了以上所述的基本组成部分外，光刻机的曝光光学系统还涉及一些特殊的技术要求和细节，如光路校正、自动对准、扫描曝光和遮罩保护等。

光刻机中曝光系统的热稳定性分析光刻技术作为微电子制造过程中至关重要的一环，广泛应用于半导体制造、光学元件制造和微纳加工等领域。

光刻机中的曝光系统是其中的核心部分之一，其热稳定性对于保证光刻机的稳定性和制造精度起着重要作用。

本文将对光刻机中曝光系统的热稳定性进行深入分析，以期更好地了解其影响因素和优化方法。

首先，热稳定性是光刻机中曝光系统的重要指标之一。

在光刻过程中，曝光系统需要保持稳定的温度条件，以确保光刻胶在光照过程中能够均匀地散热，避免胶层温度过高导致光刻胶的退化或浮动。

因此，曝光系统的热稳定性直接关系到曝光质量和制造精度的稳定性。

其次，影响光刻机曝光系统热稳定性的因素有多个。

首先是光刻机的环境温度和湿度。

环境温度的波动会直接影响到曝光系统的温度稳定性，而环境湿度的变化则会导致光刻胶的干燥速度变化，进而影响到光刻胶的性能和曝光结果。

因此，在光刻机布置和使用过程中，需要充分考虑光刻机的环境条件，保持温湿度的稳定。

其次，光刻机中的热传导和热吸收也是影响热稳定性的重要因素。

光刻机的曝光系统通常由光源、平台和曝光装置组成。

光源的发热和热传导会直接影响到曝光系统的温度稳定性。

平台和曝光装置的热吸收也会使光刻机产生额外的热能，进而影响到曝光系统的稳定性。

因此，在设计和选型过程中，需要充分考虑热传导和热吸收的问题，采取相应的措施来提高热稳定性。

此外，光刻机中曝光系统的结构和材料也会对热稳定性产生影响。

曝光装置通常由光学系统和传感器组成，光学系统的使用材料和结构紧密关联，对热稳定性有着重要影响。

传感器的敏感性和精度也会直接影响到热稳定性的控制。

因此，在设计和制造曝光系统时，需要选择合适的材料和优化结构，以提高热稳定性。

最后，为了提高光刻机中曝光系统的热稳定性，可以采取一些措施。

首先是优化光刻机的布局和环境控制，确保恒定的温度和湿度条件。

其次是选择低热传导和低热吸收的材料，减少热能的积累。

另外，合理设计曝光装置的结构和优化传感器的性能，可以提高热稳定性的控制精度。

光刻曝光原理
光刻曝光是半导体制造中重要的工艺步骤之一，用于将芯片设计上的图形投影到光刻层上。

其原理可以简单描述为：
1. 光源：使用紫外光作为光源，光的波长通常在250到400纳米之间。

光源应具备足够的亮度和稳定性。

2. 掩模板：在光刻过程中，使用掩模板将芯片设计上的图形模式投影到光刻层上。

掩模板由透过光和阻挡光所组成，在相应区域上形成光刻层的图形。

3. 光刻胶：光刻胶是一种对紫外光敏感的物质，也叫做光刻剂。

光刻胶在曝光后，其化学性质会发生变化，从而实现图形的转移。

4. 曝光：将掩模板放置在光刻胶层上，使紫外光通过掩模板的透过光区域照射到光刻胶上。

光的照射会使光刻胶的敏感部分发生化学反应，从而使光刻胶在该区域上发生溶解或固化。

5. 显影：在曝光后，需要将未曝光部分的光刻胶去除，以显现出芯片设计图形的轮廓。

显影过程中使用显影液，将未曝光区域溶解掉，而曝光过的区域仍然保留。

6. 转移：经过显影后，图形已经转移到光刻胶层上。

然后可以根据需要，通过进一步的步骤，把光刻胶上的图形转移到下一层或进行其他加工。

总结起来，光刻曝光通过使用光源和掩模板，以及光刻胶的敏感性，实现了将芯片设计上的图形投影到光刻层上的过程。

这一关键工艺步骤在半导体制造中起到非常重要的作用。

光刻机中曝光系统的热稳定性分析光刻机是一种在微电子制造过程中广泛应用的关键设备，它被用于将电路芯片上的图案转移到光刻胶上，以进行后续的处理。

光刻机中的曝光系统是其中的重要组成部分，它负责通过将光源光线聚焦到光刻胶上，实现精确的芯片图案转移。

然而，在光刻机的运行过程中，曝光系统的热稳定性会对曝光结果产生重要影响。

光刻机中的曝光系统由光源、光学镜头、掩膜和光刻胶组成。

其中，光源的稳定性对整个系统的性能具有重要影响。

光源通常采用激光器或光弧灯，它们会产生热量，并改变光源的色温和发光强度。

这些参数的变化将直接影响到曝光系统的光强分布和光刻胶的曝光质量。

因此，热稳定性分析是保证光刻机曝光结果稳定的重要手段。

热稳定性分析需要对光刻机中曝光系统的热效应进行研究。

首先，我们需要了解曝光系统中的热导特性，以确定热量是如何在系统中传播和分布的。

然后，借助于热分析软件，我们可以模拟系统中的热传导过程，并对系统进行温度场分析。

这将帮助我们确定在不同热源功率下，系统的温度分布和变化趋势。

通过这些分析，我们可以确定光源的热稳定性，并找出系统中可能导致光强分布变化的热点位置。

除了了解系统中的热导特性，还需要考虑到材料的热膨胀系数对系统的影响。

由于材料的膨胀系数与温度密切相关，随着温度的变化，材料的尺寸也将发生改变。

光学元件的热膨胀系数对光路系统的光学性能有重要影响，尤其是在高精度曝光过程中。

因此，热稳定性分析还要考虑到材料的热膨胀与系统的光学性能相互作用的问题。

在热稳定性分析中，我们还需要考虑到环境温度对系统性能的影响。

光刻机通常工作在常温下，而环境温度的变化会导致系统温度的不稳定性。

为了保证系统的稳定性，可以考虑使用温控系统或冷却装置来维持系统温度的稳定。

此外，定期的保养和清洁工作也是保证系统稳定的重要措施。

最后，热稳定性分析的结果将帮助我们了解系统的热稳定性及其对光刻过程的影响。

通过对光刻机中曝光系统的热效应研究和分析，我们可以优化系统的设计和操作，从而提高光刻胶的曝光质量和精度，并确保芯片的制造质量和可靠性。
