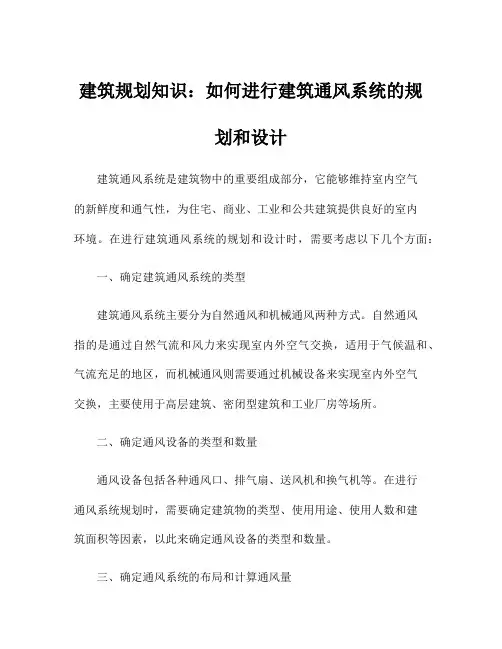

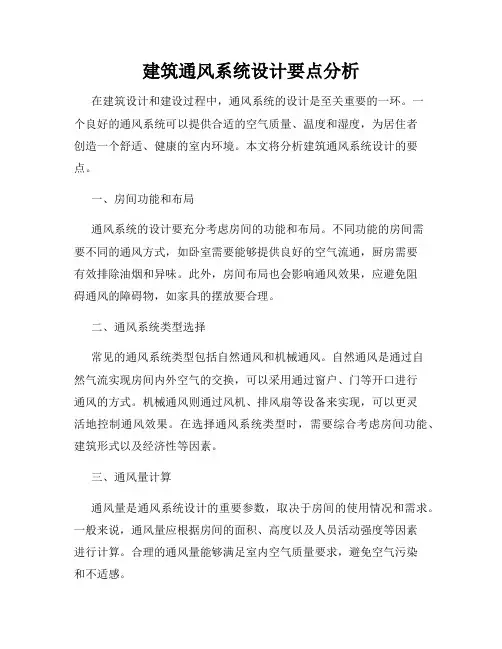

建筑规划知识：如何进行建筑通风系统的规划和设计

建筑规划知识：如何进行建筑通风系统的规划和设计

建筑规划知识：如何进行建筑通风系统的规
划和设计
建筑通风系统是建筑物中的重要组成部分，它能够维持室内空气
的新鲜度和通气性，为住宅、商业、工业和公共建筑提供良好的室内
环境。

在进行建筑通风系统的规划和设计时，需要考虑以下几个方面：
一、确定建筑通风系统的类型
建筑通风系统主要分为自然通风和机械通风两种方式。

自然通风
指的是通过自然气流和风力来实现室内外空气交换，适用于气候温和、气流充足的地区，而机械通风则需要通过机械设备来实现室内外空气
交换，主要使用于高层建筑、密闭型建筑和工业厂房等场所。

二、确定通风设备的类型和数量
通风设备包括各种通风口、排气扇、送风机和换气机等。

在进行
通风系统规划时，需要确定建筑物的类型、使用用途、使用人数和建
筑面积等因素，以此来确定通风设备的类型和数量。

三、确定通风系统的布局和计算通风量
通风系统的布局应该考虑通风设备与建筑物的结构和布局，以建
立通风系统的流通路径。

同时，为确保达到良好的室内环境，需要根
据建筑物的使用用途和使用人数等因素，计算出相应的通风量。

四、确定通风系统的控制方式
通风系统的控制方式包括手动和自动两种方式。

手动方式需要人
工控制通风设备的开启和关闭，而自动方式则可以通过自动控制系统
来实现自动控制通风设备的开启和关闭，以实现更为精确的控制。

总之，建筑通风系统的规划和设计需要考虑到建筑物本身的结构、使用要求、人员数量等因素，并根据这些因素来确定通风设备的类型
和数量、通风系统的布局和计算通风量，以此来建立良好的室内通风
环境。

同时，合理的通风系统还能够节约能源，实现可持续发展。

通风设计需要掌握的知识

通风设计需要掌握的知识

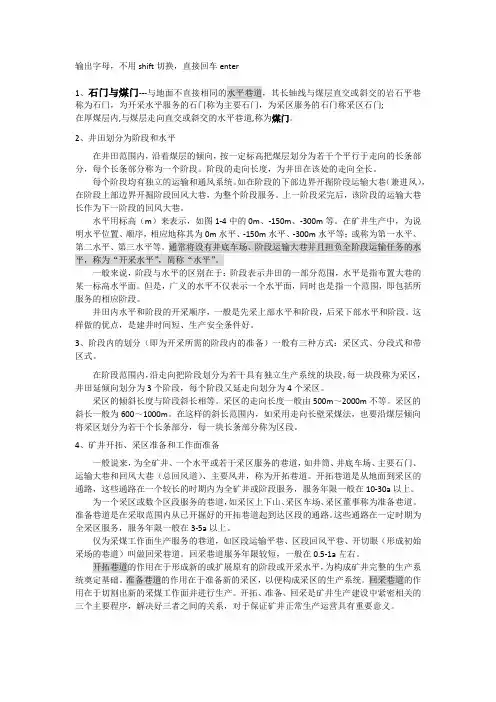

输出字母，不用shift切换，直接回车enter1、石门与煤门---与地面不直接相同的水平巷道，其长轴线与煤层直交或斜交的岩石平巷称为石门，为开采水平服务的石门称为主要石门，为采区服务的石门称采区石门;在厚煤层内,与煤层走向直交或斜交的水平巷道,称为煤门。

2、井田划分为阶段和水平在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干个平行于走向的长条部分，每个长条部分称为一个阶段。

阶段的走向长度，为井田在该处的走向全长。

每个阶段均有独立的运输和通风系统。

如在阶段的下部边界开掘阶段运输大巷（兼进风），在阶段上部边界开掘阶段回风大巷，为整个阶段服务。

上一阶段采完后，该阶段的运输大巷长作为下一阶段的回风大巷。

水平用标高（m）来表示，如图1-4中的0m、-150m、-300m等。

在矿井生产中，为说明水平位置、顺序，相应地称其为0m水平、-150m水平、-300m水平等；或称为第一水平、第二水平、第三水平等。

通常将设有井底车场、阶段运输大巷并且担负全阶段运输任务的水平，称为“开采水平”，简称“水平”。

一般来说，阶段与水平的区别在于：阶段表示井田的一部分范围，水平是指布置大巷的某一标高水平面。

但是，广义的水平不仅表示一个水平面，同时也是指一个范围，即包括所服务的相应阶段。

井田内水平和阶段的开采顺序，一般是先采上部水平和阶段，后采下部水平和阶段。

这样做的优点，是建井时间短、生产安全条件好。

3、阶段内的划分（即为开采所需的阶段内的准备）一般有三种方式：采区式、分段式和带区式。

在阶段范围内，沿走向把阶段划分为若干具有独立生产系统的块段，每一块段称为采区，井田延倾向划分为3个阶段，每个阶段又延走向划分为4个采区。

采区的倾斜长度与阶段斜长相等。

采区的走向长度一般由500m～2000m不等。

采区的斜长一般为600～1000m。

在这样的斜长范围内，如采用走向长壁采煤法，也要沿煤层倾向将采区划分为若干个长条部分，每一块长条部分称为区段。

暖通设计实用知识点（五）-通风系统设计

暖通设计实用知识点（五）-通风系统设计

暖通设计实用知识点（五）-通风系统设计一、通风系统设计的一般原则1、通风换气应尽可能采用自然通风方式，以节省能源和投资。

只有当自然通风不能保证卫生要求时，才采用机械通风。

机械通风时又应尽采用局部排风，当局部排风达不到要求时，才采用全面通风。

2、排风口应尽量靠近有害物源，或有害浓度较高的区域。

3、进风口尽量靠近操作区，进入气流首先进入操作区，再由污染区排走。

4、室内产生有害气体和粉尘时，送风量应小于排风量，使室内形成负压。

一般送风量为排风量的80% 。

二、机械通风量的确定机械通风的通风量由“排除余热所需通风量”“排除余湿所需通风量”“排除有害气体所需通风量”三部分构成。

以上需查相关资料才能确定。

若无法获得此数据时，机械通风的通风量，可按换气次数来确定。

L = n * V m3/h式中：n ------ 换气次数；V ------ 通风房间的体积，m3 。

部分民用公共建筑的换气次数序房间名称换气次数号进排气气1 一、居住建筑住 1.03.01.0~3.00.5~1.0大便器宅、宿舍的卧室及起居室厨房卫生间盥洗室公共厕所40m3/h2 二、医疗建筑病房诊室X光室X光的操作室及暗室体疗室理疗室一般手术室西药房、调剂室中药房、煎药房蒸汽消毒室污部洁部3.04.02.050~60m3/h4.05.02.01.02.01.01.55.03.05.06.02.03.04.03 三、托儿所、幼儿园活动室、寝室、办公室盥洗室、厕所浴室医务室、隔离室厨房洗衣房1.53.01.51.53.05.04 四、学校教室化学实验室厕所健身房保健室1.0~1.53.05.03.01.0~1.55 五、影剧院观众厅休息厅舞台吸烟室放映室10 m3/h.人 3.01.010700 m3/h.台6 六、体育建筑比赛厅10 m3/h.人7 七、洗衣房洗衣间烫衣间包装间接收衣服间取衣处集中衣服处104.01.03.02.0 1.36.01.04.01.08 八、公共建筑的共同部分变电室配电室电梯机房蓄电池室制冷空调房汽车库（停车场、无修理间）汽车修理间地下停车库油罐室10.03.010.012.05.02.03.06.05.0三、典型的区域通风系统1、厨房通风1）高、中级民用建筑的厨房应设机械送、排风装置；普通民用建筑的厨房可设局部排气风扇。

通风系统设计.

通风系统设计.
• 锅炉房安全技术监察规程：锅炉间的外墙或屋顶 至少应有相当于锅炉间占地面积10%的泄压面积。 （如玻璃窗、天窗、或轻质墙体及屋面板，墙体 质量不宜超过60kg/㎡ ） • 为减少锅炉间面积，一般把水泵、热交换器及相 关水处理设备单独放一个房间。 • 泄压口的设置应避开人员密集场所和主要交通道 路，并宜靠近有爆炸危险的部位。 • 若采用顶板泄爆口，泄爆口下方不宜布置通风管 道及设备。
3. 通风管道设计原则
• 国标规定的风管规格(mm) 120 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3000
实际上风管一般现场制作，基本上所有非标尺寸都能制作。
3. 通风管道设计原则
• 管材： 1、镀锌钢板，可起防锈作用，工程普遍使用， 但不宜使用酸雾环境中； 2、不锈钢板，可起防锈防酸作用，厨房排油 烟管道使用； 3、非金属材料，一般采用无机玻璃钢，俗称 氯化镁复合风管，价格相对便宜，但防潮 性能不好。
参考规范书目
• 简明通风设计手册 • 实用供热空调设计手册 • 全国民用建筑工程设计技术措施（暖通空 调﹒动力） • 城镇燃气设计规范（GB50028-2006) • 锅炉房设计规范（GB50041-92） • 热水锅炉安全技术监察规程 • 高层民用建筑设计防火规范（GB50045-95）
2. 通风量的确定
• 消除余湿需要的通风量：
Gsh G2 1.2(dp dj )
G2：通风量，m3/h Gsh：房间余湿量，g/h dp：排出空气的湿度，（即室内控制湿度），g/kg dj：送入空气的湿度，（即室外空气湿度）， g/kg
2. 通风量的确定
• 消除有害物需要的通风量：
M G3 (Yp Yj )

建筑物通风系统设计技巧

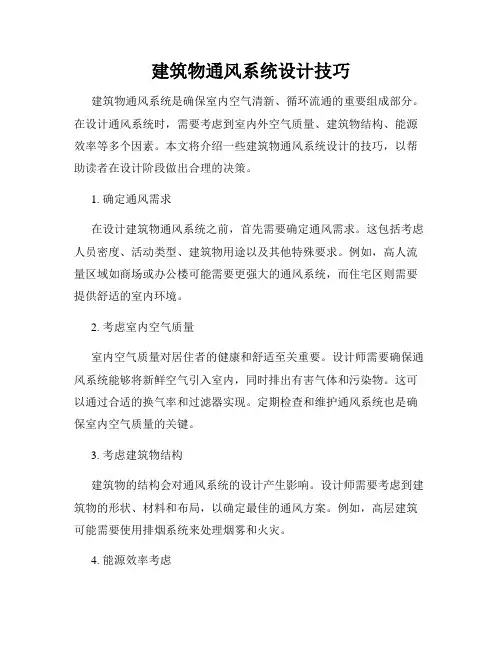

建筑物通风系统设计技巧

建筑物通风系统设计技巧建筑物通风系统是确保室内空气清新、循环流通的重要组成部分。

在设计通风系统时，需要考虑到室内外空气质量、建筑物结构、能源效率等多个因素。

本文将介绍一些建筑物通风系统设计的技巧，以帮助读者在设计阶段做出合理的决策。

1. 确定通风需求在设计建筑物通风系统之前，首先需要确定通风需求。

这包括考虑人员密度、活动类型、建筑物用途以及其他特殊要求。

例如，高人流量区域如商场或办公楼可能需要更强大的通风系统，而住宅区则需要提供舒适的室内环境。

2. 考虑室内空气质量室内空气质量对居住者的健康和舒适至关重要。

设计师需要确保通风系统能够将新鲜空气引入室内，同时排出有害气体和污染物。

这可以通过合适的换气率和过滤器实现。

定期检查和维护通风系统也是确保室内空气质量的关键。

3. 考虑建筑物结构建筑物的结构会对通风系统的设计产生影响。

设计师需要考虑到建筑物的形状、材料和布局，以确定最佳的通风方案。

例如，高层建筑可能需要使用排烟系统来处理烟雾和火灾。

4. 能源效率考虑在通风系统设计中，能源效率是一个关键问题。

通过选择高效的设备和合理的系统布局，可以减少能源消耗，降低运行成本。

使用智能控制系统和传感器，可以根据不同时间和需求调整通风量，进一步提高能源效率。

5. 选择合适的通风系统类型根据建筑物的需求和条件，可以选择不同类型的通风系统。

常见的通风系统包括自然通风、机械通风和混合通风。

自然通风利用自然气流和压力差来实现空气流动，适用于一些开放式建筑。

机械通风则通过风机或风扇来推动空气流动，适用于密闭或需要大量空气流量的场所。

混合通风则结合了自然通风和机械通风的特点，以实现更高效的通风效果。

6. 注意安全性和维护性在设计通风系统时，安全性和维护性也是需要考虑的因素。

通风系统的安装和使用需要符合相关标准和规定，以确保居住者的安全。

此外，通风系统需要定期进行保养和清洁，以确保其正常运行和延长使用寿命。

通过以上几点技巧，我们可以更好地设计建筑物通风系统。

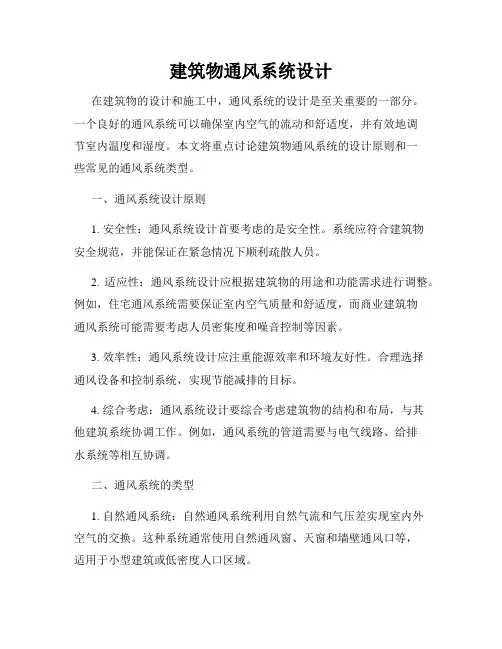

建筑物通风系统设计

建筑物通风系统设计

建筑物通风系统设计在建筑物的设计和施工中，通风系统的设计是至关重要的一部分。

一个良好的通风系统可以确保室内空气的流动和舒适度，并有效地调节室内温度和湿度。

本文将重点讨论建筑物通风系统的设计原则和一些常见的通风系统类型。

一、通风系统设计原则1. 安全性：通风系统设计首要考虑的是安全性。

系统应符合建筑物安全规范，并能保证在紧急情况下顺利疏散人员。

2. 适应性：通风系统设计应根据建筑物的用途和功能需求进行调整。

例如，住宅通风系统需要保证室内空气质量和舒适度，而商业建筑物通风系统可能需要考虑人员密集度和噪音控制等因素。

3. 效率性：通风系统设计应注重能源效率和环境友好性。

合理选择通风设备和控制系统，实现节能减排的目标。

4. 综合考虑：通风系统设计要综合考虑建筑物的结构和布局，与其他建筑系统协调工作。

例如，通风系统的管道需要与电气线路、给排水系统等相互协调。

二、通风系统的类型1. 自然通风系统：自然通风系统利用自然气流和气压差实现室内外空气的交换。

这种系统通常使用自然通风窗、天窗和墙壁通风口等，适用于小型建筑或低密度人口区域。

2. 强制通风系统：强制通风系统通过风机和排风口等设备主动引导空气流动。

这种系统可以根据需要进行控制，适用于商业建筑、工厂和高密度人口区域。

3. 混合通风系统：混合通风系统是自然通风系统和强制通风系统的组合。

通常在部分时间内使用自然通风，而在需要增加通风量时进行强制通风。

这种系统可以在确保室内空气质量的同时实现节能。

4. 集中式通风系统：集中式通风系统使用集中的空气处理设备，通过管道将新鲜空气引入室内，并排出污浊空气。

这种系统可以实现整个建筑物的全面通风，适用于大型建筑和特殊场所，如医院和实验室。

三、通风系统设计步骤1. 确定需求：根据建筑物的功能和使用要求，确定通风系统的设计目标和性能要求。

2. 分析建筑物布局：分析建筑物的结构和布局，确定通风设备的位置和管道的路径。

3. 计算通风负荷：通过计算建筑物的热负荷和人员密度等参数，确定通风量和换气频率。

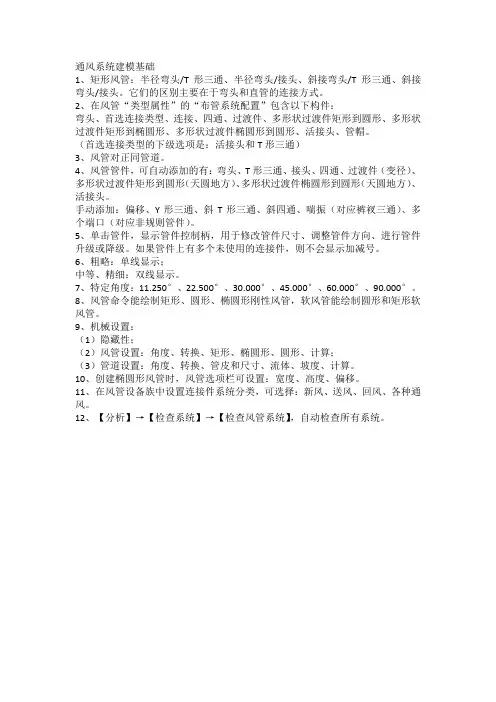

通风系统建模基础

通风系统建模基础1、矩形风管：半径弯头/T形三通、半径弯头/接头、斜接弯头/T形三通、斜接弯头/接头。

它们的区别主要在于弯头和直管的连接方式。

2、在风管“类型属性”的“布管系统配置”包含以下构件：弯头、首选连接类型、连接、四通、过渡件、多形状过渡件矩形到圆形、多形状过渡件矩形到椭圆形、多形状过渡件椭圆形到圆形、活接头、管帽。

（首选连接类型的下级选项是：活接头和T形三通）3、风管对正同管道。

4、风管管件，可自动添加的有：弯头、T形三通、接头、四通、过渡件（变径）、多形状过渡件矩形到圆形（天圆地方）、多形状过渡件椭圆形到圆形（天圆地方）、活接头。

手动添加：偏移、Y形三通、斜T形三通、斜四通、喘振（对应裤衩三通）、多个端口（对应非规则管件）。

5、单击管件，显示管件控制柄，用于修改管件尺寸、调整管件方向、进行管件升级或降级。

如果管件上有多个未使用的连接件，则不会显示加减号。

6、粗略：单线显示；中等、精细：双线显示。

7、特定角度：11.250°、22.500°、30.000°、45.000°、60.000°、90.000°。

8、风管命令能绘制矩形、圆形、椭圆形刚性风管，软风管能绘制圆形和矩形软风管。

9、机械设置：（1）隐藏性；（2）风管设置：角度、转换、矩形、椭圆形、圆形、计算；（3）管道设置：角度、转换、管皮和尺寸、流体、坡度、计算。

10、创建椭圆形风管时，风管选项栏可设置：宽度、高度、偏移。

11、在风管设备族中设置连接件系统分类，可选择：新风、送风、回风、各种通风。

12、【分析】→【检查系统】→【检查风管系统】，自动检查所有系统。

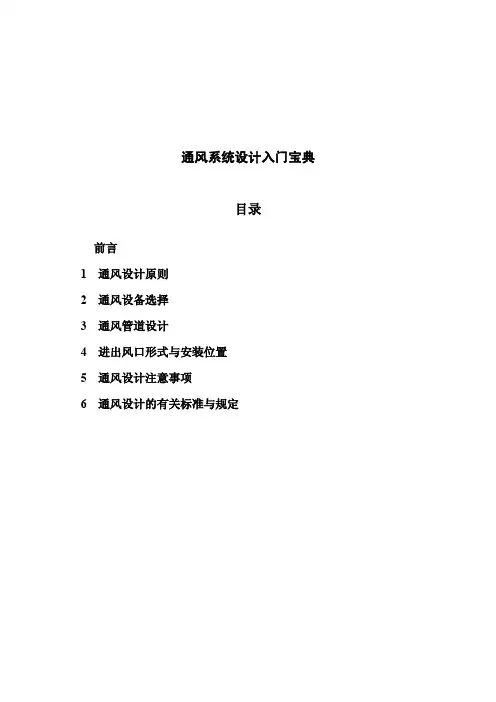

通风系统设计入门宝典

通风系统设计入门宝典目录前言1通风设计原则2通风设备选择3通风管道设计4进出风口形式与安装位置5通风设计注意事项6通风设计的有关标准与规定前言通风系统设计是一个看上去容易，做起来难下手的工作。

近年来，由于市场上对提高室内空气质量的需求日益增加，要求安装通风系统的场所越来越多，在这种情况下，一些没有通风系统安装经验的单位与个人，纷纷上马安装新风系统。

但是，这些人中，真正了解通风系统设计的人却很少，所以，在通风系统设计过程中出现了很多问题。

通风系统设计需要注意哪些问题呢？怎样才能做好通风系统设计？要真正了解室内通风如何设计，做好室内通风设计，需要设计人员根据建筑物的现状，当地的气候条件，因势利导，实事求是地做设计，只有这样，才能做出满足消费者需求的室内通风设计方案。

广州快净环保科技有限公司是通风系统的生产厂家，公司股东在创立快净前就从事过10多年通风系统技术的相关研究工作，精通热回收器及通风设备的生产技术，在总结国内外先进热回收新风系统制造技术后不断实验、改进，最终完全吸收国外先进技术。

技术改进后生产的通风系统性能卓越，尤其是使用寿命、热回收效率、性价比和交货期这几个指标更为突出，远远领先竞争对手。

1通风设计原则通风设计的最重要的参数是风量与风压。

我们应该怎样选择风量与风压？1.1如何选择房间所需要的风量？要确定一个空间所需要的风量，我们首先要搞清楚一个概念：什么是换气次数？假设一个房间的面积是100平米，高度是2.8米。

这间房子的容积就280立方米。

如果我们每小时送进去280立方米的室外新鲜空气，同时排出来280立方米的室内污浊空气，我们就说这间房间的换气次数达到1次。

确定房间所需要的风量，有2个办法：一是按每人每小时需要的新风量计算，二是按换气次数计算。

1.1.1按每人每小时需要的新风量计算，是根据室内经常活动的人数确定，国家规定保证每人不小于30立方米的新风量。

比如，一个家庭4口人，房间每小时所需要的风量就是不低于120立方米。

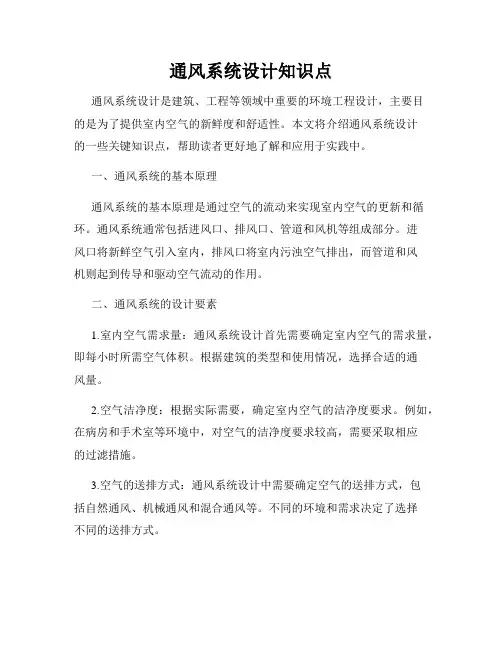

通风系统设计知识点

通风系统设计知识点通风系统设计是建筑、工程等领域中重要的环境工程设计，主要目的是为了提供室内空气的新鲜度和舒适性。

本文将介绍通风系统设计的一些关键知识点，帮助读者更好地了解和应用于实践中。

一、通风系统的基本原理通风系统的基本原理是通过空气的流动来实现室内空气的更新和循环。

通风系统通常包括进风口、排风口、管道和风机等组成部分。

进风口将新鲜空气引入室内，排风口将室内污浊空气排出，而管道和风机则起到传导和驱动空气流动的作用。

二、通风系统的设计要素1.室内空气需求量：通风系统设计首先需要确定室内空气的需求量，即每小时所需空气体积。

根据建筑的类型和使用情况，选择合适的通风量。

2.空气洁净度：根据实际需要，确定室内空气的洁净度要求。

例如，在病房和手术室等环境中，对空气的洁净度要求较高，需要采取相应的过滤措施。

3.空气的送排方式：通风系统设计中需要确定空气的送排方式，包括自然通风、机械通风和混合通风等。

不同的环境和需求决定了选择不同的送排方式。

4.管道的设计：通风系统中的管道要按照一定的规范进行设计，包括管道的尺寸、材料和布置方式等。

合理的管道设计可以减小压力损失和噪音。

5.风机的选择：通风系统中的风机是实现空气流动的关键设备。

在选择风机时需要考虑风量、静压和噪音等因素，以确保风机的性能满足设计要求。

三、通风系统的常见类型1.自然通风系统：利用自然气流和温差来实现室内空气的流通。

适用于一些小型建筑和低层建筑。

2.机械通风系统：通过风机的驱动来实现空气的流动。

适用于大型建筑和需要精确控制的场所，如办公楼、商场和工厂等。

3.混合通风系统：综合利用自然通风和机械通风的优势，通过控制进排风口的开闭来实现空气流通。

适用于需要较高洁净度和舒适性的场所，如医院和实验室等。

四、通风系统的设计注意事项1.合理布局：通风系统的布局应考虑到建筑的结构和空间布局，尽量减少管道的弯曲和阻力，确保空气流动通畅。

2.合理选择设备：根据建筑的需求和实际情况，选择合适的风机、过滤器和管道材料等设备，确保系统的性能和稳定性。

建筑设备安装与识图教学课件：建筑通风系统基础知识

≡ 特点：
在紧急的事故情况下使用； 此排风可以不经净化处理而直接排向室外，且不必设机械补风系统； 可由门、窗自然补入空气，但应注意留有空气自然补入的通道。
建筑通风系统基础知识 第二部分
二、建筑防烟、排烟系统
≡ 建筑防排烟系统的分类方式有：
建筑防排烟系统
防烟系统 排烟系统
二、建筑防烟、排烟系统
≡ 防烟的目的
一、建筑通风系统的原理及形式
（二）机械通风 1. 局部送风
系统式局部送风
一、建筑通风系统的原理及形式
1. 局部送风 ≡ 分散式局部送风
风扇送风:
采用轴流风扇或喷雾风扇在高温车间内部进行局部送风。 适用于对空气处理要求低，可采用室内再循环空气的地方。 例如：普通风扇、喷雾风扇等。
一、建筑通风系统的原理及形式
（四） 室外进、排风装置 3. 送风口
单层百叶风口
双层百叶风口
旋转式风口
四、主要设备及附件
（四） 室外进、排风装置 3. 送风口
多叶送风口（排烟口）
➢ 消声器是一种具有吸声内衬或特殊结构形式、能够有效降低噪声的气流管道。 ➢ 在噪声控制技术中，消声器是应用最多、最广泛的降噪设备。
➢ 在通风空调系统中，当风机的噪声在经过各种自然衰减后仍然不能满足室内噪声标 准时，须在管路上设置专门的消声装置，使其在各频带的消声量能基本满足设计需 要。
（二）消声器
一、建筑通风系统的原理及形式
≡ 建筑通风系统的分类方式有：
按通风的服务对象分类
民用建筑通风 工业建筑通风
一、建筑通风系统的原理及形式
≡ 建筑通风系统的分类方式有：
按通风的动力分类
自然通风 机械通风
一、建筑通风系统的原理及形式
