标准道闸使用说明书深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD.是深圳市捷顺科技实业股份有限公司的注册商标。
本产品的外观、所采用的控制、传动以双自锁等技术产权属深圳捷顺科技实业股份有限公司所有。
本手册版权归深圳市捷顺科技实业股份有限公司所有，未经书面许可，任何单位和个人不得复制、使用本手册资料或其中的内容，违者要对造成的损失承担责任。
本公司保留对该产品进行改进、完善的权利，所以我们不能保证本手册与您所购买的产品完全一致，但我们会定期对本手册进行审查并修订。
本手册如有任何修订，恕不另行通知。
客户服务和技术支持承诺用户自购买产品之日起，由深圳捷顺科技实业股份有限公司提供一年的免费保修和免费技术支持，并实行终身维护，超过免费保修期只收维护成本费。
但当用户对本产品有下列行为时，本承诺将自动终止。
1）用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。
2）用户未按照本说明书的内容进行正确的使用而导致产品全部或部分损坏的。
安全警告1）本产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司售后服务部门或与我公司授权服务机构联系处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。
2）本产品在使用时带有危险电压，应定期检察系统保护地线，以免造成不必要的人身伤害。
3）本产品在进行开、关操作的过程中，严禁行人通过闸杆的下面，以防造成不必要的人身伤害。
4）请参照说明正确使用本设备的接口电特性，以免损坏本设备和用户的设备。
5）本设备无防爆设计，请勿使用本设备于含有易燃易爆环境。
如需要请选购本公司其它型号的产品。
深圳市捷顺科技实业股份有限公司 总部地址：深圳市福田区梅林路17号捷顺大厦 邮编：518049Homepage://E-mail:jieshun@。
可配套防撞闸杆夹头结构的应用，使闸机具有防撞功能；
机电一体化设计，具备无级调速功能，方便安装调试维护；
数字、地感防砸双保险配合开闸优先功能，防止因各种原因造成的砸车现情况。
道闸侧面P字灯，具备绚丽显示效果：道闸关到位时红灯常亮表示“等待”，道闸开到位时绿灯常亮表示“通行”，道闸运动时P字灯闪烁，表示“警示”。
具备手动开闸功能。
在道闸断电的情况下，人员可通过手动操作方便开闸，满足安全消防要求
道闸过流保护功能，防止电机堵转产生过大电流将电路板或电机损坏，提高整机运行的可靠性；
通过配置专用的三联按钮开关和电子遥控开关，可实现远距离控制道闸的开、关、停动作；（可选）
整机模具化、防伪化设计，批量化、工装化制造，质量更稳定
电源电压：AC220 V±10%
电机功率：300W/DC 36V
闸杆起落时间：2秒
使用环境温度：-25℃～65℃（温度达到-15℃以下时使用，另须选配加热装置）
闸杆中心高度：930mm
外形尺寸（mm）：360（L）×300（W）×1085（H）
标准颜色：麒麟金
产品特性：P型呼吸灯效果
名称输出产品型号杆型闸杆长度范围速度范围夹头类型备注
I-Cloud C系列道闸JSDZ0206-B 不防撞八角杆≤4m2s 不防撞不带胶条JSDZ0206-T06 椭圆发光杆≤4m2s 不防撞不带胶条JSDZ0206-03 半隐形曲杆≤4m2s 不防撞带胶条。
正盛太古港招商中心两种道闸方案对比正盛太古港营销中心位于洪城路188号，为了大道更好的营销效果，对于出路口车场这块需达到：智能化、高大上、广告效果。
现提供两种方案供领导参考。
一、广告道闸1、图片、现场效果图、其他现场示例图、该款道闸特点a、属于广告道闸，广告面积大b、米以下起杆速度5~6秒；米以上起杆速度8秒若用在智能化车场里面会影响使用效果。
c、道闸杆最长为4米，而根据现场情况，道闸杆需要米（道路两边各宽米和米）d、地处受风口，容易受损。
e、该款道闸多为旧写字楼及小区使用，不显高档。
f、主机材质为铁质，闸杆有铝合金和塑料组成，不耐用。
二、新款豪华道闸2、图片、现场效果图夜晚效果：道闸侧面P字灯，具备绚丽显示效果。
关闭状态亮红灯，开启状态亮绿灯、除了灯光效果外，另外可加载广告灯箱，如下：、此款道闸特点：a、自带灯光效果，无广告。
可加载广告箱，但广告面积不大b、速度2~6秒可调c、杆长4-6米，可根据现场条件定制d、道闸与车牌识别一体机主机配套，同为麒麟金更显高档三、其他情况说明1、以上两种道闸都配同一款车牌识别，通过智能高清车牌识别一体机对车辆图像或者视频序列进行分析，得到每一辆车唯一的“车牌号码”，并以“车牌号码”作为车辆进出的唯一凭证，对进出车辆进行识别、验证、计费缴费、放行的停车场管理系统。
2、领导车辆、内部员工车辆、固定车辆自动放行。
重要临时车辆有意向客户可转为固定车辆进行自动放行，前提是由营销公司确定客户性质。
3、根据现场条件，为了会更好的识别效果。
建议岗亭往后移，靠近水池。
如图：岗亭往后移至图上位置，离洪城路面米为最佳拍摄位置，无需地感，可用视频流进行识别。
由于每个车道大于4米，出路口需个增加一台辅助摄像机；若用防撞柱隔离一道四米的车道，则不需辅助摄像机。
四、报价参考不含广告二选一二选一1、停车场管理软件3、辅助摄像机。
正盛太古港招商中心两种道闸方案对比正盛太古港营销中心位于洪城路188号，为了大道更好的营销效果，对于出路口车场这块需达到：智能化、高大上、广告效果。
现提供两种方案供领导参考。
一、广告道闸1、图片1.2、现场效果图1.3、其他现场示例图1.4、该款道闸特点a、属于广告道闸，广告面积大b、3.5米以下起杆速度5~6秒；3.5米以上起杆速度8秒若用在智能化车场里面会影响使用效果。
c、道闸杆最长为4米，而根据现场情况，道闸杆需要4.5米（道路两边各宽6.2米和6.1米）d、地处受风口，容易受损。
e、该款道闸多为旧写字楼及小区使用，不显高档。
f、主机材质为铁质，闸杆有铝合金和塑料组成，不耐用。
二、新款豪华道闸2、图片2.1 、现场效果图夜晚效果：道闸侧面P字灯，具备绚丽显示效果。
关闭状态亮红灯，开启状态亮绿灯2.2 、除了灯光效果外，另外可加载广告灯箱，如下：2.3、此款道闸特点：a、自带灯光效果，无广告。
可加载广告箱，但广告面积不大b、速度2~6秒可调c、杆长4-6米，可根据现场条件定制d、道闸与车牌识别一体机主机配套，同为麒麟金更显高档三、其他情况说明1、以上两种道闸都配同一款车牌识别，通过智能高清车牌识别一体机对车辆图像或者视频序列进行分析，得到每一辆车唯一的“车牌号码”，并以“车牌号码”作为车辆进出的唯一凭证，对进出车辆进行识别、验证、计费缴费、放行的停车场管理系统。
2、领导车辆、内部员工车辆、固定车辆自动放行。
重要临时车辆有意向客户可转为固定车辆进行自动放行，前提是由营销公司确定客户性质。
3、根据现场条件，为了会更好的识别效果。
建议岗亭往后移，靠近水池。
如图：岗亭往后移至图上位置，离洪城路面5.6米为最佳拍摄位置，无需地感，可用视频流进行识别。
由于每个车道大于4米，出路口需个增加一台辅助摄像机；若用防撞柱隔离一道四米的车道，则不需辅助摄像机。
四、报价参考不含广告二选一不含广告二选一五、主要产品参数···最低照度，彩色·宽动态，强烈对比光照条件下，影像输出然清晰··能通过网页浏览器访问网络摄像机·支持·应用：口，与智能高清车牌识别器或智能高清一体机结合，车牌识别。
JSDZ004捷顺标准道闸捷顺标准系列道闸1、产品介绍：1.1 简述深圳市捷顺科技实业股份有限公司(JSST)长期致力于机电一体化产品的研发与生产，是深圳市高新技术企业。
已有十多年生产道闸的历史,产品已发展为几十个品种上百个规格,同时获得了多项国家专利。
JSZD004型道闸，是捷顺最早开发的闸类产品，经过不断的改进，性能及技术上已达到了先进水平。
该产品有标准的输入、输出接口，可方便地与其它管理系统进行有效的集成，实现计算机远程控制和智能化管理。
可广泛适用于道路管理、道路收费及停车场管理等系统中。
1.2系统主要功能特点1).外形美观大方，结构小巧，箱体采用不锈钢或喷塑处理的镀锌板，坚固防水。
2).集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。
3).传动系统具有双重自锁功能，可防止人为抬杆。
4).全电路无触点控制，确保系统运行更加安全、可靠。
5).配上红外线检测保护装置或地感检测保护装置，以及先进的压力电波检测技术，可有效防止砸车现象的发生。

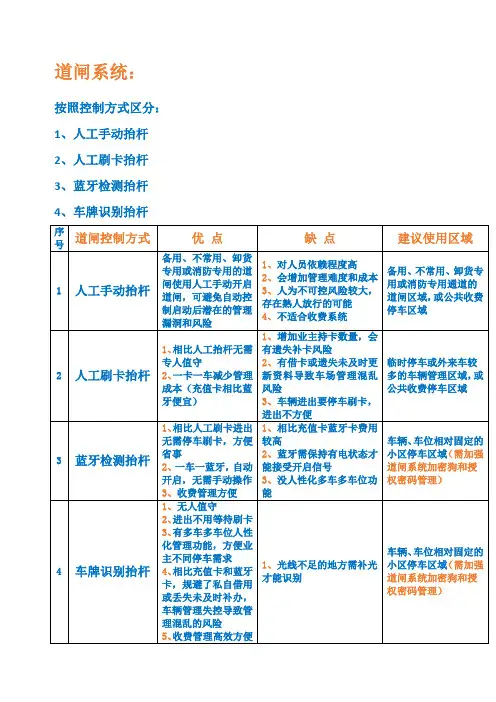

6).强、弱电智能控制系统，除具有一般电气控制功能外，既可使用三联按钮、遥控装置进行手动控制，也可通过检测装置进行自动控制，而且系统对外配置标准485电气接口，可通过电脑对其进行远程控制与管理。
另外手动旋摇装置能在意外失电情况下，将道闸轻松开启。
7).各运动部件均已调整到最佳运动和平衡状态，故本机性能稳定，运行平稳，噪声小，使用寿命长。
1.3 主要技术参数1）减速电机：功率300W；电源电压：AC220+5%/-15%V2）闸杆长度（100*45铝合金方管）：直杆≤6m曲杆≤5m；折叠杆≤5m；栅栏杆≤4m3）闸杆起落时间：4、6秒4）使用环境温度：-15℃～+60℃；5）相对湿度：小于95%6）闸杆中心高度：930mm7）输入接口： +12V电平信号或脉宽＞100ms的脉冲信号驱动电流＞10mA8）通信接口： RS485电器标准通信距离：≤1200米9）外形尺寸： 374mm×284mm×1110mm2、产品定义及规格型号2.1 定义面向主机正前方（无主轴一边）方向，闸杆向右方向落下的为右向道闸，而闸杆向左方向落下的则为左向道闸。

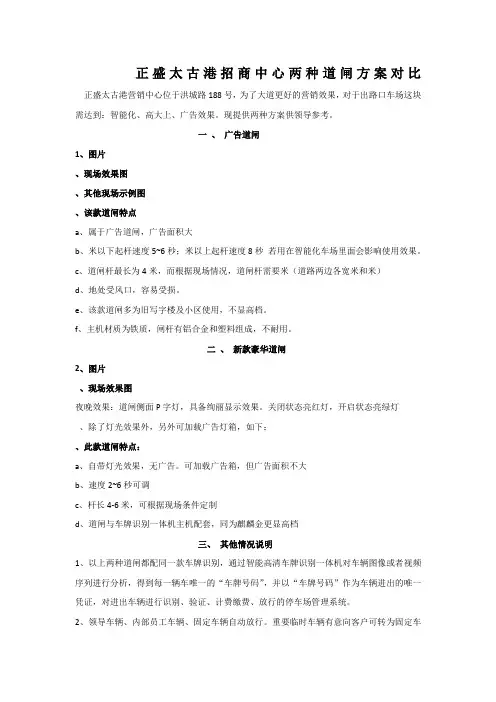

正盛太古港招商中心两种道闸方案对比正盛太古港营销中心位于洪城路188号，为了大道更好的营销效果，对于出路口车场这块需达到：智能化、高大上、广告效果。
现提供两种方案供领导参考。
一、广告道闸
1、图片
1.2、现场效果图
1.3、其他现场示例图
1.4、该款道闸特点
a、属于广告道闸，广告面积大
b、3.5米以下起杆速度5~6秒；3.5米以上起杆速度8秒若用在智能化车场里面会影响使用效果。
c、道闸杆最长为4米，而根据现场情况，道闸杆需要4.5米（道路两边各宽6.2米和6.1米）
d、地处受风口，容易受损。
e、该款道闸多为旧写字楼及小区使用，不显高档。
f、主机材质为铁质，闸杆有铝合金和塑料组成，不耐用。
二、新款豪华道闸
2、图片
2.1 、现场效果图
夜晚效果：道闸侧面P字灯，具备绚丽显示效果。
关闭状态亮红灯，开启状态亮绿灯
2.2 、除了灯光效果外，另外可加载广告灯箱，如下：
2.3、此款道闸特点：
a、自带灯光效果，无广告。
可加载广告箱，但广告面积不大
b、速度2~6秒可调
c、杆长4-6米，可根据现场条件定制
d、道闸与车牌识别一体机主机配套，同为麒麟金更显高档
三、其他情况说明
1、以上两种道闸都配同一款车牌识别，通过智能高清车牌识别一体机对车辆图像或者视频序列进行分析，得到每一辆车唯一的“车牌号码”，并以“车牌号码”作为车辆进出的唯一凭证，对进出车辆进行识别、验证、计费缴费、放行的停车场管理系统。
2、领导车辆、内部员工车辆、固定车辆自动放行。
重要临时车辆有意向客户可转为固定车
辆进行自动放行，前提是由营销公司确定客户性质。
3、根据现场条件，为了会更好的识别效果。
建议岗亭往后移，靠近水池。
如图：
岗亭往后移至图上位置，离洪城路面5.6米为最佳拍摄位置，无需地感，可用视频流进行识
别。
由于每个车道大于4米，出路口需个增加一台辅助摄像机；若用防撞柱隔离一道四米的
车道，则不需辅助摄像机。
四、报价参考
不含广告
二选一
二选一
五、主要产品参数
1、停车场管理软件
3、辅助摄像机。
