SAN迁移-Brocade光纤交换机级联实施文档

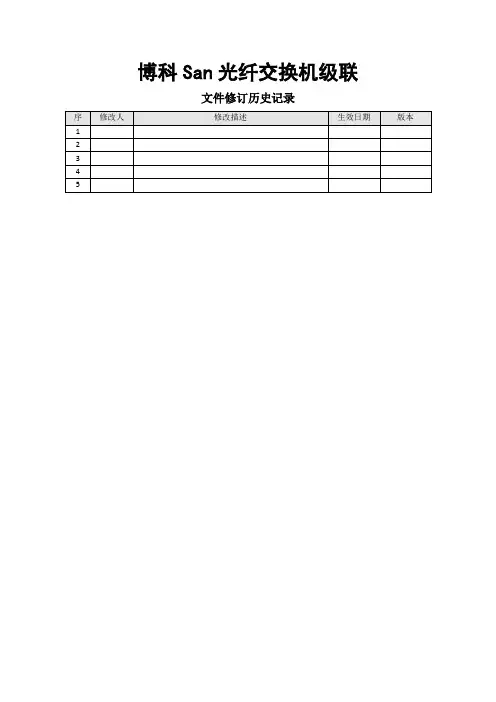

博科光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。

同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。

博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。

2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。

有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。

2、搭建级联物理环境。

3、级联步骤1、导入级联license用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。

登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：Transaction Key登录到以下网站：https:///slkInternet/brocade按照步骤申请license。

你的激活license选择“Fabric OS Feature Activation（e.g. Trunking ,APM etc .）”完成后会生成一个license。

登录到交换机上，用licenseshow来查看现有的license用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknown license 应该是端口激活license与web 管理license。

目录一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有 (UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。

desired_distance 指定连接的距离，LD 和LS 模式需要用到的参数，在LD 模式下，这个是连接距离的上限，用来计算自动指定的Buffer值，如果指定距离小于实际距离则设备自动分配的buffer值小于需要的buffer值，连接会成功，但是会造成连接降级（degraded mode），在连接状态中会看到有一个“Buffer limited”的标注，在LS模式中，设备不会计算实际的连接距离，系统根据指定距离分配buffer值。

SAN光纤交换机基础配置文档
1、光纤交换机默认的ip地址是10.77.77.77/24。

进入欢迎界面之后点击『zone admin』，进
入管理界面，用户是admin，密码是password。

2、建立别名：就在交换机上给每台需要连接到交换机的设备起一个名字。

这里有
server1-server8，CX500A1B0，tape这些设备名。

点击Creat按钮，建立别名：
3、将别名与交换机端口关联。

点击Add Member，将交换机端口与光交换机自动学习到的HBA 卡的World Wide Name关联。

4、建立zone：每台主机与阵列形成一个zone，每台主机也与带库形成一个zone。

Member』添加到相应的zone里面去。

5、建立一个zone集：
6、保存
7、激活刚才建立的zone集
点击enable config 之后，出现要激活的zone选择。

博科San光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。

同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。

博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。

2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。

有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。

2、搭建级联物理环境。

3、级联步骤1、导入级联license用一根网线登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：TransactionKey登录到以下网站：按照步骤申请license。

你的激活license选择“FabricOSFeatureActivation（e.g.Trunking,APMetc.）”完成后会生成一个license。

登录到交换机上，用licenseshow来查看现有的license用swd77：admin>licenseaddxxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknownlicense应该是端口激活license与web管理license。

Fabriclicense则是级联的license。

对于出厂自带的级联license，则无需此步。

2、修改switchdomainID（默认为1）按照业务需求，将需要级联的光纤交换机的switchdomainID先规划：A交换机switchdomainid为1；B交换机switchdomainid为2.3、删除所有的zone信息做此步骤前做好先对此处zone信息，做好备份，为日后需要恢复做准备。

Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。

如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。

4．更改完Domain ID后，把Switch Status重新改回Enable状态。

5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。

重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。

6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。

Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。

所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。

要进行购买。ຫໍສະໝຸດ 三、更改Domain ID
光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备 Domain ID改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。
1、通过管理端口登录到交换机管理页面； 2、点击“Switch Admin”，如下图所示：
3、准备更改Domain ID，按下图操作：
or Factory password will result in fabric downtime. for user - root Changing password for root Enter new password: Password unchanged. 略去输出信息....
现如下信息： Warning: Access to the Root and Factory accounts may be required
for proper support of the switch. Please ensure the Root and Factory
passwords are documented in a secure location. Recovery of a lost Root
4、更改Domain ID，按下图操作：
配置Zone
登录Web控制台，单击打开 “Zone Admin”,→“ New” → “New Zone”， 如下图
输入zone名称，vsphere3，再点击 Zone Config , 如下图
把vsphere3加入到成员中，然后点击“Enable Config”
给vsphere3添加成员，HBA卡的WWN号，然后保存，启用即可
常用命令

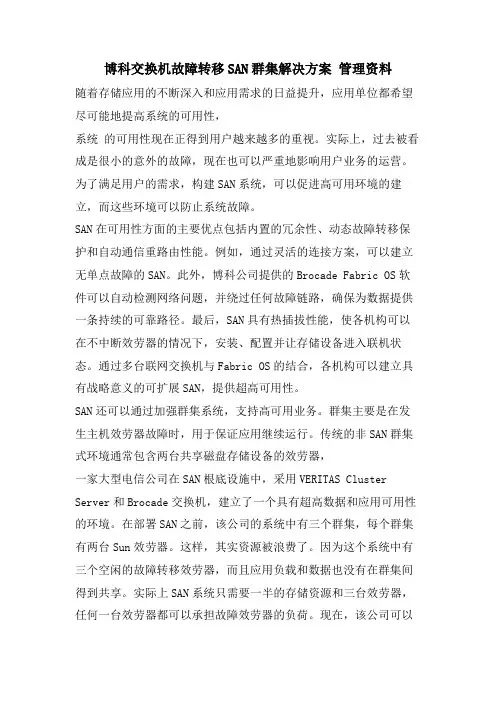

博科交换机故障转移SAN群集解决方案管理资料随着存储应用的不断深入和应用需求的日益提升，应用单位都希望尽可能地提高系统的可用性，系统的可用性现在正得到用户越来越多的重视。

实际上，过去被看成是很小的意外的故障，现在也可以严重地影响用户业务的运营。

为了满足用户的需求，构建SAN系统，可以促进高可用环境的建立，而这些环境可以防止系统故障。

SAN在可用性方面的主要优点包括内置的冗余性、动态故障转移保护和自动通信重路由性能。

例如，通过灵活的连接方案，可以建立无单点故障的SAN。

此外，博科公司提供的Brocade Fabric OS软件可以自动检测网络问题，并绕过任何故障链路，确保为数据提供一条持续的可靠路径。

最后，SAN具有热插拔性能，使各机构可以在不中断效劳器的情况下，安装、配置并让存储设备进入联机状态。

通过多台联网交换机与Fabric OS的结合，各机构可以建立具有战略意义的可扩展SAN，提供超高可用性。

SAN还可以通过加强群集系统，支持高可用业务。

群集主要是在发生主机效劳器故障时，用于保证应用继续运行。

传统的非SAN群集式环境通常包含两台共享磁盘存储设备的效劳器，一家大型电信公司在SAN根底设施中，采用VERITAS Cluster Server和Brocade交换机，建立了一个具有超高数据和应用可用性的环境。

在部署SAN之前，该公司的系统中有三个群集，每个群集有两台Sun效劳器。

这样，其实资源被浪费了。

因为这个系统中有三个空闲的故障转移效劳器，而且应用负载和数据也没有在群集间得到共享。

实际上SAN系统只需要一半的存储资源和三台效劳器，任何一台效劳器都可以承担故障效劳器的负荷。

现在，该公司可以通过动态分配存储资源与应用，并通过无需停机的效劳器和存储设备维护方式，对其SAN进展有效。

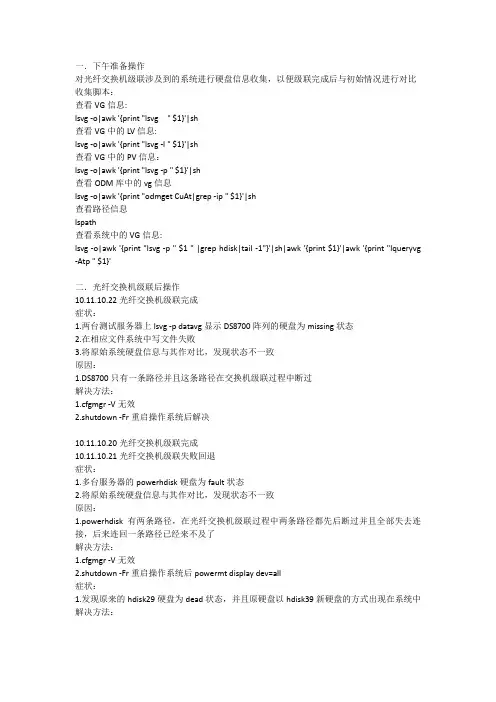

一．下午准备操作对光纤交换机级联涉及到的系统进行硬盘信息收集，以便级联完成后与初始情况进行对比收集脚本：查看VG信息:lsvg -o|awk '{print "lsvg " $1}'|sh查看VG中的LV信息:lsvg -o|awk '{print "lsvg -l " $1}'|sh查看VG中的PV信息：lsvg -o|awk '{print "lsvg -p " $1}'|sh查看ODM库中的vg信息lsvg -o|awk '{print "odmget CuAt|grep -ip " $1}'|sh查看路径信息lspath查看系统中的VG信息:lsvg -o|awk '{print "lsvg -p " $1 " |grep hdisk|tail -1"}'|sh|awk '{print $1}'|awk '{print "lqueryvg -Atp " $1}'二．光纤交换机级联后操作10.11.10.22光纤交换机级联完成症状：1.两台测试服务器上lsvg -p datavg显示DS8700阵列的硬盘为missing状态2.在相应文件系统中写文件失败3.将原始系统硬盘信息与其作对比，发现状态不一致原因：1.DS8700只有一条路径并且这条路径在交换机级联过程中断过解决方法：1.cfgmgr -V无效2.shutdown -Fr重启操作系统后解决10.11.10.20光纤交换机级联完成10.11.10.21光纤交换机级联失败回退症状：1.多台服务器的powerhdisk硬盘为fault状态2.将原始系统硬盘信息与其作对比，发现状态不一致原因：1.powerhdisk有两条路径，在光纤交换机级联过程中两条路径都先后断过并且全部失去连接，后来连回一条路径已经来不及了解决方法：1.cfgmgr -V无效2.shutdown -Fr重启操作系统后powermt display dev=all症状：1.发现原来的hdisk29硬盘为dead状态，并且原硬盘以hdisk39新硬盘的方式出现在系统中解决方法：1.powermt checkDo you want to remove it(y/n/a/q)?a将为dead状态的硬盘从系统中剔除当所有系统硬盘状态正常后症状：1.其中一台服务器的应用无法开启，其所在路径为/ptc（之前umount时未能成功）解决方法：1.通过fsck -y /ptc后应用正常开启三．光纤交换机级联服务器端一般操作1.将在外置盘中运行的程序停止2.umount3.varyoffvg级联完成后1.varyonvg2.mount3.查看外置盘状态4.尝试在外置盘写入文件5.开启应用查看情况。

Brocade和Cisco光纤交换机级联配置1.配置异构交换机平台协同工作模式Cisco 9120配置过程激活前8个端口switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)#interface fc1/1-8switch(config-if)# no shutdown switch(config-if)# end配置交换机协同工作模式switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 interopswitch(config-vsan-db)# end配置domain IDswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# fcdomain domain 100 preferred vsan 1switch(config)# end激活VSANswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 suspendswitch(config-vsan-db)# no vsan 1 suspendswitch(config-vsan-db)# end察看修改之后的系统配置信息switch# show runningversion 2.0(2b)vsan databasevsan 1 interop 1fcdomain domain 100 preferred vsan 1fcdomain fcid persistent vsan 1boot kickstart bootflash:/m9100-s1ek9-kickstart-mz.2.0.2b.bin boot system bootflash:/m9100-s1ek9-mz.2.0.2b.binkernel core target 0.0.0.0kernel core limit 1snmp-server user admin network-admin auth md5 0xeec64ba2afbe9b65e13b23882ac6ae05 priv 0xeec64ba2afbe9b65e13b23882ac6ae05 localizedkeyusername admin password 5 $1$V3smTQpb$MTvub69DkVBxdCt9BsEDB1 role network-admin callhomeswitch-priority 7snmp-server enable traps licenseinterface mgmt0ip address 192.168.70.139 255.255.255.0interface fc1/1no shutdowninterface fc1/2no shutdowninterface fc1/3no shutdowninterface fc1/4no shutdowninterface fc1/5no shutdowninterface fc1/6no shutdowninterface fc1/7no shutdowninterface fc1/8no shutdowninterface fc1/9interface fc1/10interface fc1/11interface fc1/12interface fc1/13interface fc1/14interface fc1/15interface fc1/16interface fc1/17interface fc1/18interface fc1/19interface fc1/20switch#察看端口连接状态信息switch# show interface brief------------------------------------------------------------------------------- Interface Vsan Admin Admin Status FCOT Oper Oper PortMode TrunkMode Speed ChannelMode(Gbps)------------------------------------------------------------------------------- fc1/1 1 auto on upswl F 2 --fc1/2 1 auto on upswl F 2 --fc1/3 1 auto on upswl E 2 --fc1/4 1 auto on notConnected swl-- --fc1/5 1 FX -- notConnected swl -- --fc1/6 1 FX -- notConnected swl -- --fc1/7 1 FX -- notConnected swl -- --fc1/8 1 FX -- notConnected swl -- --fc1/9 1 FX -- sfpAbsent -- -- --fc1/10 1 FX -- sfpAbsent -- -- --fc1/11 1 FX -- sfpAbsent -- -- --fc1/12 1 FX -- sfpAbsent -- -- --fc1/13 1 FX -- sfpAbsent -- -- --fc1/14 1 FX -- sfpAbsent -- -- --fc1/15 1 FX -- sfpAbsent -- -- --fc1/16 1 FX -- sfpAbsent ---- --fc1/18 1 FX -- sfpAbsent -- -- --fc1/19 1 FX -- sfpAbsent -- -- --fc1/20 1 FX -- sfpAbsent -- -- --刀片中心光纤交换机模块配置禁止交换机brocadessm:USERID> switchdisable修改Domain IDbrocadessm:USERID> configureConfigure...Fabric parameters (yes, y, no, n): [no] yesDomain: (1..239) [1] 99R_A_TOV: (4000..120000) [10000]E_D_TOV: (1000..5000) [2000]WAN_TOV: (0..30000) [0]MAX_HOPS: (7..19) [7]Data field size: (256..2112) [2112]Sequence Level Switching: (0..1) [0]Disable Device Probing: (0..1) [0]Suppress Class F Traffic: (0..1) [0]Switch PID Format: (1..2) [1]Per-frame Route Priority: (0..1) [0]Long Distance Fabric: (0..1) [0]BB credit: (1..27) [16]Insistent Domain ID Mode (yes, y, no, n): [no]Virtual Channel parameters (yes, y, no, n): [no]Zoning Operation parameters (yes, y, no, n): [no]RSCN Transmission Mode (yes, y, no, n): [no]Arbitrated Loop parameters (yes, y, no, n): [no]System services (yes, y, no, n): [no]Portlog events enable (yes, y, no, n): [no]ssl attributes (yes, y, no, n): [no]http attributes (yes, y, no, n): [no]snmp attributes (yes, y, no, n): [no]rpcd attributes (yes, y, no, n): [no]cfgload attributes (yes, y, no, n): [no]webtools attributes (yes, y, no, n): [no]WARNING: The domain ID will be changed. The port level zoning may be affectedbrocadessm:USERID> msPlMgmtDeactivateSwitch is in Offline state.修改协同工作模式brocadessm:USERID> interoper mode 1The switch effective configuration will be lost when the operating mode is changed; do you want to continue? (yes, y, no, n): [no] yInteropmode is enabledNote: It is recommended that you reboot this switch for the new change to take effect.重新引导交换机brocadessm:USERID> fastbootBroadcast message from root (pts/0) Tue Jun 13 10:07:45 2006... The system is going down for reboot NOW !! USERIDPassword:Please change your passwords now.Use Control-C to exit or press 'Enter' key to proceed.Password was not changed. Will prompt again at next loginuntil password is changed.brocadessm:USERID>激活交换机brocadessm:USERID> switchenable察看修改配置之后的交换机状态brocadessm:USERID> switchshowswitchName: brocadessmswitchType: 22.0switchState: OnlineswitchMode: InteropswitchRole: PrincipalswitchDomain: 99switchId: fffc63switchWwn: 10:00:00:05:1e:02:78:c6zoning: OFFswitchBeacon: OFFArea Port Media Speed State==============================0 0 id 2G No_Light1 1 cu 2G Online F-Port 21:00:00:14:5e:24:a9:042 2 cu 2G Online F-Port 21:00:00:14:5e:24:a9:363 3 cu 2G Online F-Port 21:00:00:14:5e:24:a9:7a4 4 cu 2G Online F-Port 21:00:00:14:5e:24:a9:b65 5 cu 2G Online F-Port 21:00:00:14:5e:24:a9:286 6 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f67 7 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f08 8 cu 2G Online F-Port 21:00:00:14:5e:24:a9:389 9 cu 2G No_Light10 10 cu 2G No_Light11 11 cu 2G No_Light12 12 cu 2G No_Light13 13 cu 2G No_Light14 14 cu 2G No_Light15 15 id 2G Online E-Port 20:01:00:0d:ec:06:b4:41 (downstream)2.划分zoneCisco 9120划分zone察看fabric连接设备port wwn 信息switch# show fcns database vsan 1VSAN 1:-------------------------------------------------------------------------- FCID TYPE PWWN (VENDOR) FC4-TYPE:FEATURE--------------------------------------------------------------------------0x630100 N 21:00:00:14:5e:24:a9:04scsi-fcp0x630200 N 21:00:00:14:5e:24:a9:36scsi-fcp0x630300 N 21:00:00:14:5e:24:a9:7ascsi-fcp0x630400 N 21:00:00:14:5e:24:a9:b6scsi-fcp0x630500 N 21:00:00:14:5e:24:a9:28scsi-fcp0x630600 N 21:00:00:14:5e:24:aa:f6scsi-fcp0x630700 N 21:00:00:14:5e:24:aa:f0scsi-fcp0x630800 N 21:00:00:14:5e:24:a9:38scsi-fcp0x640000 N 20:07:00:a0:b8:21:19:9f(SymBios) scsi-fcp:both0x640100 N 20:06:00:a0:b8:21:19:9f(SymBios) scsi-fcp:bothTotal number of entries = 10创建zone分别创建2个zone，前4个刀片服务器与DS4300 2个控制器组成的zone，第4到第8个刀片服务器与DS4300 2个控制器组成的zone。

Brocade SAN交换机常用配置操作指南brocadesan交换机常用配置操作指南介绍本文档主要为大家了解brocade交换机常用布局操作方式指南。

主要内容包含：交换机命名、交换机时间布局和ntp同步、交换机状态检查、交换机投入使用和停止使用、交换机关机操作方式。

更多信息自定义交换机名称：1.使用admin用户登录交换机2.输出switchname命令，后面提一个交换机名称。

switch:admin>switchnamenewname检查交换机状态：1.使用admin用户登录交换机2.输出switchshow命令查阅交换机所有端口状态3.输出switchstatusshow命令产看交换机整体状态自定义机柜名字：brocade所推荐客户为每个交换机平台自定义不好机柜名字。

部分交换机日志通过机柜名字去区分设备，分配一个合理的机会名字，更有利于分析交换机日志。

所有机柜名字最久不少于15个字符，brocade300，5100，5300，va-40dc，5410，5424，5450和5480这些除外（这些最久长度31个字符）。

机柜名字必须以字母结尾，可以涵盖字母，数字，下划线。

操作步骤如下：1.使用admin用户登录交换机2.输入chassisname命令switch:admin>chassisnamenewname自定义fabric名字：fabric名字和fabricid一样用作辨识和管理一个逻辑的fabric。

fabric名字便利记忆，每个fabric名字和一个fabricid关联。

fabric名字和fabricid不冲突，分配fabric名字应当特别注意以下事项：每个fabric名字在机柜里面必须不能重复。

?fabric名字长度范围是1-128个数字或者字母所有交换机布局fabric名字建议微码版本在v7.0.0及以上。

fabric里面可以具有早前微码版本的交换机，但是fabric名字不能再v7.0.0以前微码上表明出。

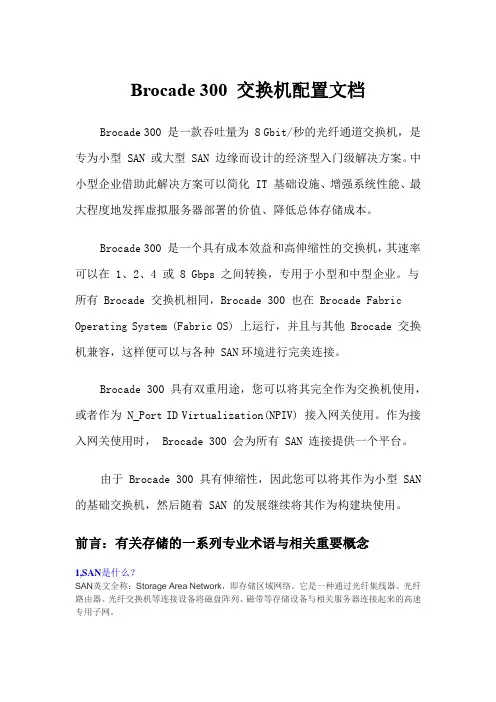

Brocade 300 交换机配置文档Brocade 300 是一款吞吐量为 8 Gbit/秒的光纤通道交换机，是专为小型 SAN 或大型 SAN 边缘而设计的经济型入门级解决方案。

中小型企业借助此解决方案可以简化 IT 基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成本。

Brocade 300 是一个具有成本效益和高伸缩性的交换机，其速率可以在 1、2、4 或 8 Gbps 之间转换，专用于小型和中型企业。

与所有 Brocade 交换机相同，Brocade 300 也在 Brocade FabricOperating System (Fabric OS) 上运行，并且与其他 Brocade 交换机兼容，这样便可以与各种 SAN环境进行完美连接。

Brocade 300 具有双重用途，您可以将其完全作为交换机使用，或者作为 N_Port ID Virtualization(NPIV) 接入网关使用。

作为接入网关使用时， Brocade 300 会为所有 SAN 连接提供一个平台。

由于 Brocade 300 具有伸缩性，因此您可以将其作为小型 SAN 的基础交换机，然后随着 SAN 的发展继续将其作为构建块使用。

前言：有关存储的一系列专业术语与相关重要概念1,SAN是什么？SAN英文全称：Storage Area Network，即存储区域网络。

它是一种通过光纤集线器、光纤路由器、光纤交换机等连接设备将磁盘阵列、磁带等存储设备与相关服务器连接起来的高速专用子网。

SAN由三个基本的组件构成：接口（如SCSI、光纤通道、ESCON等）、连接设备（交换设备、网关、路由器、集线器等和通信控制协议（如IP和SCSI等）。

这三个组件再加上附加的存储设备和独立的SAN服务器，就构成一个SAN系统。

SAN提供一个专用的、高可靠性的基于光通道的存储网络，SAN允许独立地增加它们的存储容量，也使得管理及集中控制（特别是对于全部存储设备都集群在一起的时候）更加简化。

Brocade和Cisco光纤交换机级联配置Cisco 9120配置过程激活前8个端口switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)#interface fc1/1-8switch(config-if)# no shutdown switch(config-if)# end配置交换机协同工作模式switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 interopswitch(config-vsan-db)# end配置domain IDswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# fcdomain domain 100 preferred vsan 1switch(config)# end激活VSANswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 suspendswitch(config-vsan-db)# no vsan 1 suspendswitch(config-vsan-db)# end察看修改之后的系统配置信息switch# show runningversion 2.0(2b)vsan databasevsan 1 interop 1fcdomain domain 100 preferred vsan 1fcdomain fcid persistent vsan 1boot kickstart bootflash:/m9100-s1ek9-kickstart-mz.nboot system bootflash:/m9100-s1ek9-mz.2.0.2b.binkernel core target 0.0.0.0kernel core limit 1snmp-server user admin network-admin auth md5 0xeec64ba2afbe9b65e13b23882ac6ae05 priv 0xeec64ba2afbe9b65e13b23882acinterface fc1/1no shutdowninterface fc1/2no shutdowninterface fc1/3no shutdowninterface fc1/4no shutdowninterface fc1/5no shutdowninterface fc1/6no shutdowninterface fc1/7no shutdowninterface fc1/8no shutdowninterface fc1/9interface fc1/10interface fc1/11interface fc1/12interface fc1/13interface fc1/14interface fc1/15interface fc1/16interface fc1/17interface fc1/18interface fc1/19interface fc1/20switch#察看端口连接状态信息switch# show interface brief-------------------------------------------------------------------------------Interface Vsan Admin Admin Status FCOT Oper Oper PortMode Trunk Mode Speed ChannelMode (Gbps)-------------------------------------------------------------------------------fc1/1 1 auto on up swl F 2 --fc1/2 1 auto on up swl F 2 --fc1/3 1 auto on up swl E 2 --fc1/4 1 auto on notConnected swl -- -- fc1/5 1 FX -- notConnected swl -- -- fc1/6 1 FX -- notConnected swl -- -- fc1/7 1 FX -- notConnected swl -- -- fc1/8 1 FX -- notConnected swl -- -- fc1/9 1 FX -- sfpAbsent -- -- --fc1/10 1 FX -- sfpAbsent -- -- --fc1/11 1 FX -- sfpAbsent -- -- --fc1/12 1 FX -- sfpAbsent -- -- --fc1/13 1 FX -- sfpAbsent -- -- --fc1/14 1 FX -- sfpAbsent -- -- --fc1/15 1 FX -- sfpAbsent -- -- --fc1/16 1 FX -- sfpAbsent -- -- --fc1/18 1 FX -- sfpAbsent -- -- --fc1/19 1 FX -- sfpAbsent -- -- --fc1/20 1 FX -- sfpAbsent -- -- --刀片中心光纤交换机模块配置禁止交换机brocadessm:USERID> switchdisable修改Domain IDbrocadessm:USERID> configureConfigure...Fabric parameters (yes, y, no, n): [no] yesDomain: (1..239) [1] 99R_A_TOV: (4000..120000) [10000]E_D_TOV: (1000..5000) [2000]WAN_TOV: (0..30000) [0]MAX_HOPS: (7..19) [7]Data field size: (256..2112) [2112]Sequence Level Switching: (0..1) [0]Disable Device Probing: (0..1) [0]Suppress Class F Traffic: (0..1) [0]Switch PID Format: (1..2) [1]Per-frame Route Priority: (0..1) [0]Long Distance Fabric: (0..1) [0]BB credit: (1..27) [16]Insistent Domain ID Mode (yes, y, no, n): [no]Virtual Channel parameters (yes, y, no, n): [no]Zoning Operation parameters (yes, y, no, n): [no]RSCN Transmission Mode (yes, y, no, n): [no]Arbitrated Loop parameters (yes, y, no, n): [no]System services (yes, y, no, n): [no]Portlog events enable (yes, y, no, n): [no]ssl attributes (yes, y, no, n): [no]http attributes (yes, y, no, n): [no]snmp attributes (yes, y, no, n): [no]rpcd attributes (yes, y, no, n): [no]cfgload attributes (yes, y, no, n): [no]webtools attributes (yes, y, no, n): [no]WARNING: The domain ID will be changed. The port level zoning may be affectedbrocadessm:USERID> msPlMgmtDeactivateSwitch is in Offline state.修改协同工作模式brocadessm:USERID> interoper mode 1The switch effective configuration will be lost when the operating mode is changed; do you want to continue? (yes, y, no, n): [no] yInteropmode is enabledNote: It is recommended that you reboot this switch for the new change to take effect.重新引导交换机brocadessm:USERID> fastbootBroadcast message from root (pts/0) Tue Jun 13 10:07:45 2006... The system is going down for reboot NOW !! USERIDPassword:Please change your passwords now.Use Control-C to exit or press 'Enter' key to proceed.Password was not changed. Will prompt again at next loginuntil password is changed.brocadessm:USERID>激活交换机brocadessm:USERID> switchenable察看修改配置之后的交换机状态brocadessm:USERID> switchshowswitchName: brocadessmswitchType: 22.0switchState: OnlineswitchMode: InteropswitchRole: PrincipalswitchDomain: 99switchId: fffc63switchWwn: 10:00:00:05:1e:02:78:c6zoning: OFFswitchBeacon: OFFArea Port Media Speed State==============================0 0 id 2G No_Light1 1 cu 2G Online F-Port 21:00:00:14:5e:24:a9:042 2 cu 2G Online F-Port 21:00:00:14:5e:24:a9:363 3 cu 2G Online F-Port 21:00:00:14:5e:24:a9:7a4 4 cu 2G Online F-Port 21:00:00:14:5e:24:a9:b65 5 cu 2G Online F-Port 21:00:00:14:5e:24:a9:286 6 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f67 7 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f08 8 cu 2G Online F-Port 21:00:00:14:5e:24:a9:389 9 cu 2G No_Light10 10 cu 2G No_Light11 11 cu 2G No_Light12 12 cu 2G No_Light13 13 cu 2G No_Light14 14 cu 2G No_Light15 15 id 2G Online E-Port 20:01:00:0d:ec:06:b4:41 (downstream)2.划分zoneCisco 9120划分zone察看fabric连接设备port wwn 信息switch# show fcns database vsan 1VSAN 1:--------------------------------------------------------------------------FCID TYPE PWWN (VENDOR) FC4-TYPE:FEATURE --------------------------------------------------------------------------0x630100 N 21:00:00:14:5e:24:a9:04 scsi-fcp0x630200 N 21:00:00:14:5e:24:a9:36 scsi-fcp0x630300 N 21:00:00:14:5e:24:a9:7a scsi-fcp0x630400 N 21:00:00:14:5e:24:a9:b6 scsi-fcp0x630500 N 21:00:00:14:5e:24:a9:28 scsi-fcp0x630600 N 21:00:00:14:5e:24:aa:f6 scsi-fcp0x630700 N 21:00:00:14:5e:24:aa:f0 scsi-fcp0x630800 N 21:00:00:14:5e:24:a9:38 scsi-fcp0x640000 N 20:07:00:a0:b8:21:19:9f (SymBios) scsi-fcp:both0x640100 N 20:06:00:a0:b8:21:19:9f (SymBios) scsi-fcp:bothTotal number of entries = 10创建zone分别创建2个zone，前4个刀片服务器与DS4300 2个控制器组成的zone，第4到第8个刀片服务器与DS4300 2个控制器组成的zone。

SAN交换机级联分析简要介绍SAN交换机级联原理，从理论⾓度分析交换机级联各个主要步骤。

交换机级联初始化过程:交换机级联主要包括⼀下主要步骤：Fabric reconfiguration交换机互联端⼝重置并完成参数（⽐如：E_TOV，R_TOV）配置同步，主要是ELP，LR，ESC，EVFP⼏个步骤。

Principal switch selection多个交换机级联在⼀起，由principal switch来负责fabir⾥⾯交换机Domain ID的分配。

Principal switch selection通过EFP来完成。

Domain ID distribution给subordinate交换机分配Domain ID，通过DIA和RDI两个步骤来完成。

除了以上3个步骤之外，还包括Zone Merge和FPSF路由协议初始化。

Zone Merge和FSPF路由协议初始化在本篇不做介绍。

Fabric reconfigurationSAN交换机级联第⼀步。

主要功能就是同步检查。

同步的配置主要包括交换机R_A_TOV，E_D_TOV，wwn，服务类型，流控配置等。

这个步骤主要有ELP、LR、ESC和EVFP 4个协议来完成；其中ELP完成配置参数同步，LR在ELP基础上对交换机E-port完成重置，ESC和EVFP主要⽤来检查交换机对virtual fabric是否⽀持。

Principal Switch selectionSAN交换机级联第⼆步。

主要功能就是选举principal交换机。

principal交换机负责整个fabric⾥⾯所有SAN交换机的domain id分配。

选举规则如下：1. 交换机优先级（数字越⼤，优先级越低，默认优先级128）2. WWN（优先级相同，WWN⼩的作为principal switch）Domain ID distribution分配规则：1. Preferred优先使⽤的Domain ID1. Static1. 静态使⽤的Domain ID2. 当fabric⾥⾯所有交换机Domain ID都不相同时，这两个选项结果是⼀样的。

目录一、环境描述........................................ 错误!未定义书签。

二、检查级联许可.................................... 错误!未定义书签。

三、更改Domain ID .................................. 错误!未定义书签。

四、接线............................................ 错误!未定义书签。

五、划分ZONE ....................................... 错误!未定义书签。

创建ZONE........................................ 错误!未定义书签。

创建ZONECONFIG.................................. 错误!未定义书签。

添加ZONE到ZONECONFIG........................... 错误!未定义书签。

保存配置........................................ 错误!未定义书签。

激活配置........................................ 错误!未定义书签。

查看配置........................................ 错误!未定义书签。

六、常用命令........................................ 错误!未定义书签。

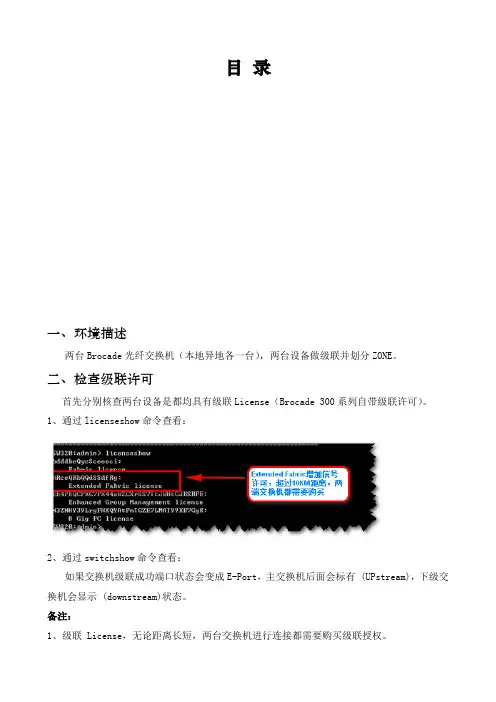

一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

SAN 系统实施
Brocade 300 是一款吞吐量8Gbit/秒的光纤通道交换机，是专为小型SAN或大型SAN边缘而设计的经济型入门级解决方案。

中小型企业借助此解决方案可以简化IT基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成.
Java6.0软件安装
Zoning是SAN交换机的标准功能，通过在SAN网络中交换机上进行Zoning 的配置，可以将连接SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，使网络中的主机和设备间相互隔离。

配置环境
在配置之前首先要在客户端安装JAVA运行环境JRE 1，首先从 ORACE 官方网站上下载最新版本 JRE： jre-6u22-windows-i586.exe，双机安装。

以下是登陆界面
输入用户名及密码登陆
激活光钎交换机
选择License选项把在官网上通过激活码下载的包载入进去激活光钎交换机
激活端口
激活端口
ZONE划分
创建zone名字添加端口号
将zone加入zoneconfig里
1 save
2 enable。

目录一、环境描述 (3)二、检查级联许可 (3)三、更改Domain ID (4)四、接线 (15)五、划分ZONE (15)5.1创建ZONE (15)5.2创建ZONECONFIG (15)5.3添加ZONE到ZONECONFIG (15)5.4保存配置 (16)5.5激活配置 (16)5.6查看配置 (16)六、常用命令 (16)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为 portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数 1 为激活远距离连接的初始化，参数 0 为不激活模式，默认参数为 1。

BROCADE博科光纤交换机配置文档博科Brocade 交换机配置与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:一条串口连接电缆DB9 (female-to-female)使用超级终端或UNIX终端Windows: Hyper T erminalUNIX: tip◆Microsoft Windows? 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None◆UNIX? 环境下, 输入以下命令# tip /dev/ttyb –9600◆安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
