Brade光纤交换机级联及划分ZONE

Help不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

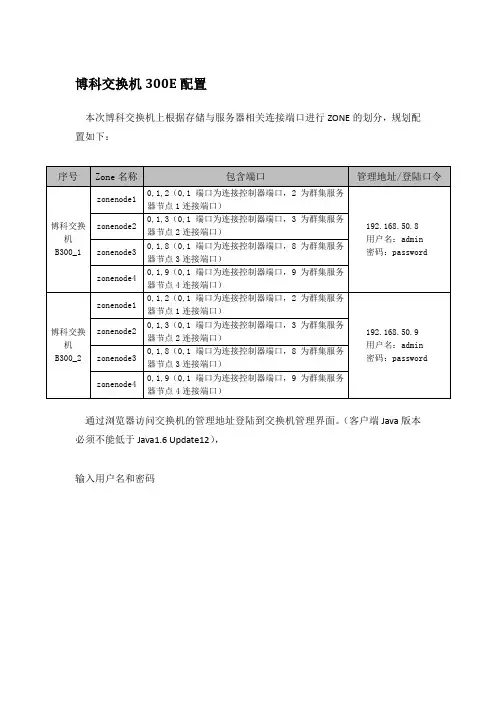

博科交换机300E配置
本次博科交换机上根据存储与服务器相关连接端口进行ZONE的划分，规划配置如下：
通过浏览器访问交换机的管理地址登陆到交换机管理界面。

（客户端Java版本必须不能低于Java1.6 Update12），
输入用户名和密码
登陆后可以看到整个交换机的总体信息，包括端口状态及相关配置按钮
我们先选择“Switch Admin”对交换机进行管理
进入交换机管理后，我们可以看到交换机的Domain和产品序列号
从“license”菜单里可以看到已经激活的端口数量
下面选择“Zone Admin”来对Zone进行管理
新建一个New Zone，并根据先前规划配置相关名称
然后选择该zone内所包含的端口，点击“Add Members”，将端口添加到该Zone 当中
所有的端口都添加完成后，我们选择“Zone config”
新建一个Zone的config文件
将我们刚才新建的四个Zone添加到Zone config文件中；
点击”Save config”保存刚才的配置，此时会弹出警告提示信息，我们点击”是”
保存完毕后我们选择”Enable config”，然后选择刚才的zone config配置，使配置生效
此时会弹出警告信息，更换了zone的配置后会立即生效，我们选择”是”。

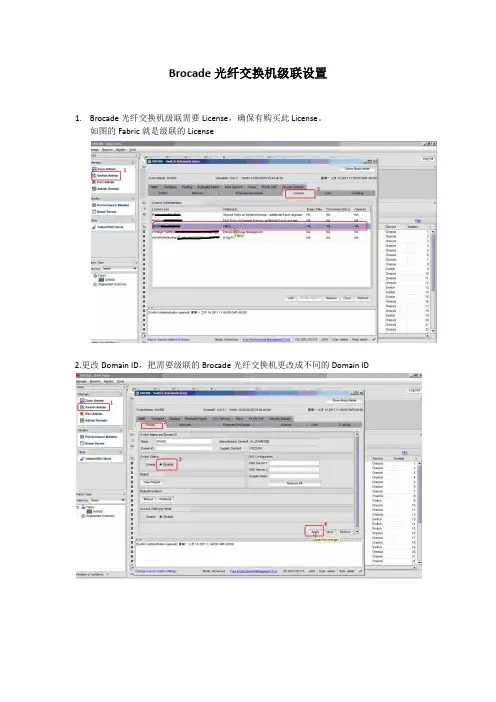

Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。

如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。

4．更改完Domain ID后，把Switch Status重新改回Enable状态。

5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。

重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。

6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。

Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。

所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。

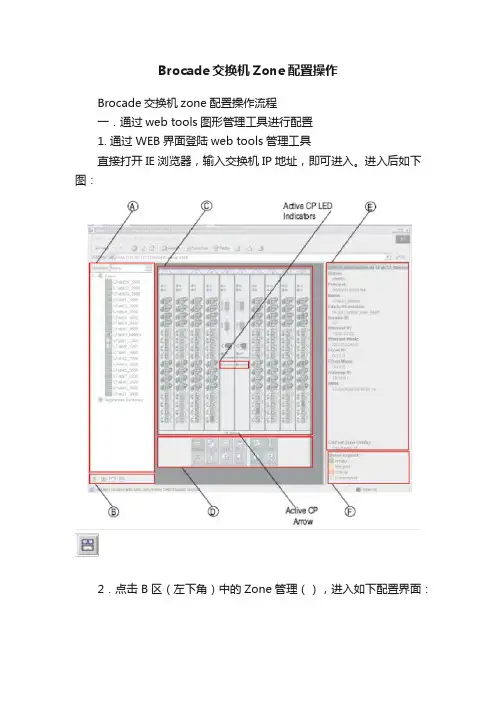

Brocade交换机Zone配置操作Brocade交换机zone配置操作流程一．通过web tools图形管理工具进行配置1. 通过WEB界面登陆web tools管理工具直接打开IE浏览器，输入交换机IP地址，即可进入。

进入后如下图：2．点击B区（左下角）中的Zone管理（），进入如下配置界面：请按下面流程对zone进行操作，操作主要集中于zone选项卡和config选项卡。

当然如何要为端口定义别名还要在alias选项卡进行别名定义。

2.1 建立别名（可选）先进行别名配置，点击Alias选项卡．（别名为可选操作，主要用于用户对设备及端口更好识别．），点击create建立别名，将端口和ＷＷＮ指定给这个别名即可．2.2 划分zone点击zone选项卡，再点击create建立zone，将需要连接相应存储设备的主机端口与存储端口划分到一个zone中（选中要增加的端口或定义的别名端口，增加到右边，即增加到了相应的zone中）．也可以对zone进行改名或将不要的zone进行删除。

2.3 建立配置文件点击config选项卡，再点击create建立新的配置文件，将我们上一步划分好的zone加入配置文件（选中要增加的zone，增加到右边，即增加到了相应的config文件中）．如果用户已有配置文件，可以将新增加的zone加入到配置文件中。

2.4 保存更改后的配置文件每次对zone进行增加更改后均要进行此操作，选择Action菜单中的save config将配置文件进行保存，如不保存，交换机重启将造成配置丢失．2.5 启用更改后配置文件每次对zone进行增加更改后均要进行此操作，选择Action菜单中的enable config启用配置文件．Zone配置完成．二．通过命令行方式进行zone的配置1．通过telnet方式登陆交换机命令管理方式，如：Telnet <交换机IP>2．与图形方式操作流程一样，只是使用命令方式，具体如下：2.1 创建端口别名（可一个端口创建一个别名，也可多个端口创建一个别名）（可选操作）aliCreate "用户自定义别名" , "端口号"如：aliCreate "bde8200a_tape" , "1,8 "aliCreate "alsbcm_a_tape" , "1,7;1,10 "其他别名操作命令：Alishow――显示定义的别名Aliremove――从别名中删除别名包含的部分端口Alidelete――删除别名2.2 创建zonezoneCreate "新zone的名字" , "端口号;端口号"或zoneCreate "新zone的名字" , "别名;别名"如：zoneCreate "new_front_b_zone" , "1,5;1,6"zoneCreate "HDM570A_zone" , "hdm570a_tape;STK_C;STK_B"其他zone操作命令：Zoneshow――显示定义的zoneZoneadd――向已有zone中增加端口或别名Zoneremove――从zone中删除zone包含的部分端口或别名Zonedelete――删除zone2.3 创建配置文件cfgCreate "配置文件名","zone1;zone2;zone3"如：cfgCreate"tape_cfg","new_front_a_zone;new_front_b_zone;HDM570A_zon e"其他对配置文件的操作命令：Cfgshow――显示定义及生效的配置文件Cfgadd――向已有配置文件中增加zoneCfgremove――从配置文件中删除zoneCfgdelete――删除配置文件2.4 启动配置文件（每次对zone或配置文件的变动，都要执行此操作，此操作对不会造成应用中断）cfgEnable "配置文件名"如：cfgEnable "tape_cfg"2.5 保存配置（每次对zone或配置文件的变动，都要执行此操作，此操作对不会造成应用中断）cfgSave注：用户可通过help <命令>方式查询命令具体内容。

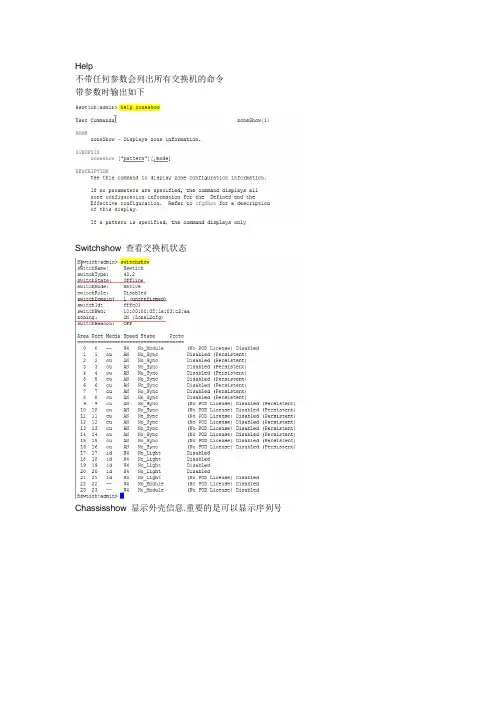

telnetadmin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow查看交换机状态Chassisshow显示外壳信息.重要的是可以显示序列号Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabricparameters如选yes.那么我们可以进入他的子选项去更改domainID.Configdefault恢复出厂默认设置,也需要先做switchdisableLicenseshow,licenseadd,licenseremove,license的添加,查看,删除命令configupload和configdownload,可以将配置文件上传或下载.支持ftpscp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version:查看firmware版本Sfpshow查看sfp状态Userconfig查看和配置登陆账号Domainsshow查看交换机的domain信息Zone的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1中的1号端口.创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

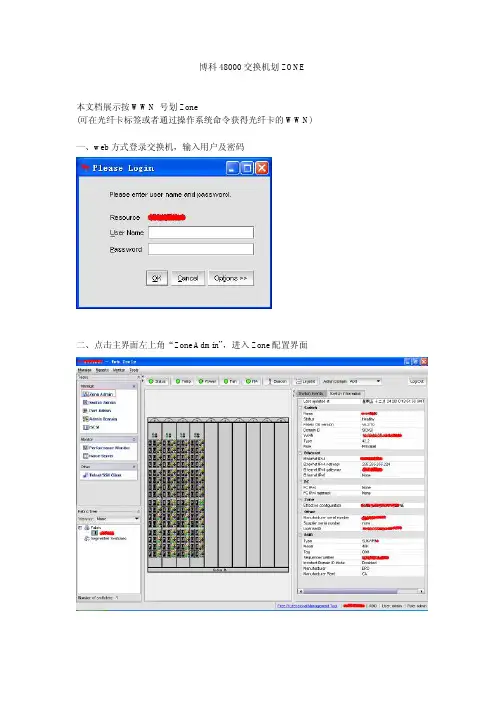

博科48000交换机划ZONE
本文档展示按WWN 号划Zone
(可在光纤卡标签或者通过操作系统命令获得光纤卡的WWN)
一、web方式登录交换机，输入用户及密码
二、点击主界面左上角“Zone Admin”，进入Zone配置界面
三、Zone配置主界面，在NAME下拉框，能看到目前已存在的ZONE
四、点击”New Zone”按钮，准备添加新Zone
输入新Zone的名字
五、在”Member Selection List”框，点击”WWNS”，能看到已经接入的交换机的光纤卡。

六、确认找到合适的光纤口，按“Add Member”按钮，加到”Zone Members”框。

七、点击”Zone Config”按钮，在右边的”Zone Config members”(注意：不是Zone members!) 看不到新加的Zone,点解”Add Members”加入新的Zone。

然后依次点击”Save Config”保存配置，以及”Enable Config”使配置生效。

（注意信息框提示提交生效成功否）。

博科B R O C E交换机常用命令与z o n e配置内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）ctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable 命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning 的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)111111111212121212一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。

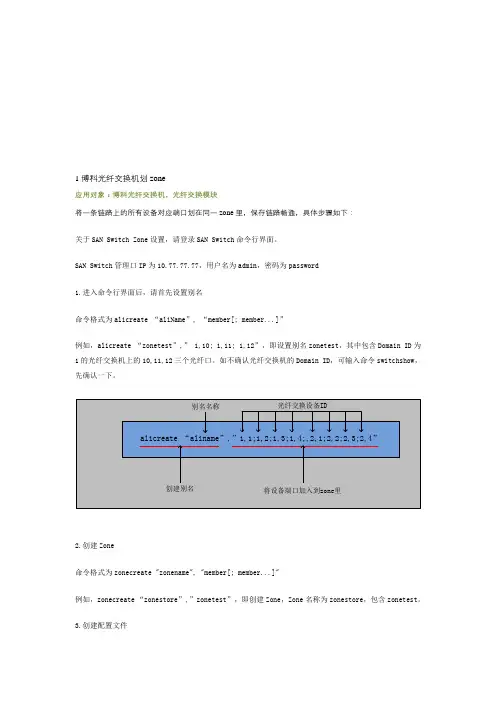

1博科光纤交换机划zone应用对象：博科光纤交换机，光纤交换模块将一条链路上的所有设备对应端口划在同一zone里，保存链路畅通，具体步骤如下：关于SAN Switch Zone设置，请登录SAN Switch命令行界面。

SAN Switch管理口IP为10.77.77.77，用户名为admin，密码为password1.进入命令行界面后，请首先设置别名命令格式为alicreate “aliName”, “member[; member...]”例如，alicreate “zonetest”,” 1,10; 1,11; 1,12”，即设置别名zonetest，其中包含Domain ID为1的光纤交换机上的10,11,12三个光纤口。

如不确认光纤交换机的Domain ID，可输入命令switchshow，先确认一下。

2.创建Zone命令格式为zonecreate "zonename", "member[; member...]"例如，zonecreate “zonestore”,”zonetest”，即创建Zone，Zone名称为zonestore，包含zonetest。

3.创建配置文件命令格式为cfgcreate "cfgName", "member[ ;member...]"例如，cfgcre ate “cfgstore”,”zonestore”，即创建配置文件cfgstore，包含zonestore。

4.选用配置命令格式为cfgenable "cfgName"例如，cfgenable “cfgstore”，即启用配置配置文件cfgarray，输入后会提示确认启用配置文件，输入yes确认。

5.保存配置cfgsave，保存zone设置，根据提示，输入yes确认保存配置。

6.查看Zone配置完成后，可输入zoneshow，查看zone配置。

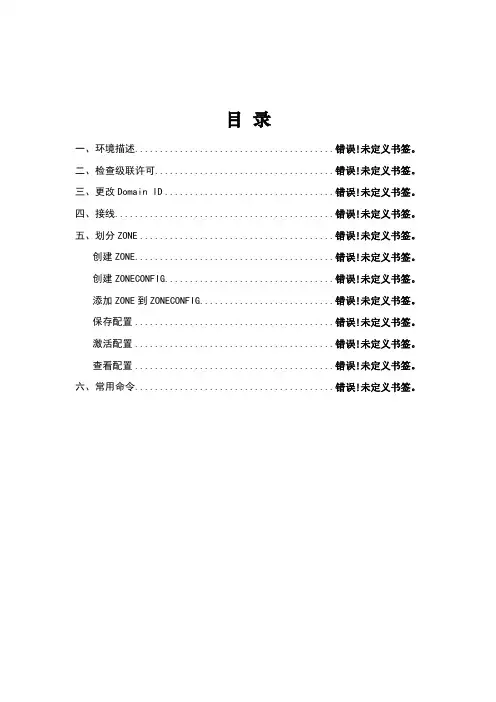

目录一、环境描述........................................ 错误!未定义书签。

二、检查级联许可.................................... 错误!未定义书签。

三、更改Domain ID .................................. 错误!未定义书签。

四、接线............................................ 错误!未定义书签。

五、划分ZONE ....................................... 错误!未定义书签。

创建ZONE........................................ 错误!未定义书签。

创建ZONECONFIG.................................. 错误!未定义书签。

添加ZONE到ZONECONFIG........................... 错误!未定义书签。

保存配置........................................ 错误!未定义书签。

激活配置........................................ 错误!未定义书签。

查看配置........................................ 错误!未定义书签。

六、常用命令........................................ 错误!未定义书签。

一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

Brocade交换机下的Zone配置光纤交换机如何划分zone说明：1.不同厂商的光纤交换机zone的划分类似，所以只要掌握了一种其他则可以触类旁通。

很多品牌的光纤交换机都是Brocade(博科)OEM制造的，所以大部份品牌的光纤交换机配置界面和管理方式一样。

2.如果想使用图形界面对光纤交换机划分zone,在pc端必须安装java web start，初次访问阵列它会提示下载地址。

（所以新装的PC端可能会由于IE安全性默认设置过高阻止了java控件的下载，这要注意，尤其是在win2003新装系统里。

）规划在对光纤交换机进行设置前，一定要做好相应的规划，比如那些端口要连接主机，那些端口要连接阵列，考虑到减少“乒乓效应”及平衡负载，当我们划分zone时最好用一对一关系，即一个zone只接一个主机一个阵列，而不是划分一个大的zone将所有阵列主机都插到一起。

一．图形界面下如何划分zone登陆光纤交换机在pc机上，打开浏览器输入光纤交换机的默认ip地址，就会弹出如图1所示的界面。

图1点击左下角的左右侧方块会弹出图2的登陆界面图2输入默认的用户名:admin 默认密码：password。

点击ok图3 创建新zone点击zone图标，会在Name一栏里显示现有的zone，点击create按钮则会弹出如下图所示的对话框，在zone name一栏输入要创建的zone名，点击ok.图4为新建zone添加端口点击ports & attching device下面的sw96,则会显示出当前交换机的所有端口，选择你想要添加到新创建的zone中的端口，点击addd member图5 将新建zone添加到配置中新建的zone必须添加到配置中，并使配置生效，新建的zone才能使用。

点击config在member select list中选中刚刚新建的zone，点击add member将其添加到config member中图6保存配置图7使配置生效点击action,在弹出的菜单中选择save config only.在弹出如图7所示的对话框后，点击ok.之后重新选择action并点击enable config，在弹出的对话框中点击ok，则新建的zone就生效了图8如何删除现有的zone点击zone按钮，在name一栏选择要删除的zone 名之后点击delete,在弹出的对话框中选择“是”.结束：对删除进行保存并生效点击action 选择save config only 及enable config 则删除即成功。

目录一、环境描述 (3)二、检查级联许可 (3)三、更改Domain ID (4)四、接线 (15)五、划分ZONE (15)5.1创建ZONE (15)5.2创建ZONECONFIG (15)5.3添加ZONE到ZONECONFIG (15)5.4保存配置 (16)5.5激活配置 (16)5.6查看配置 (16)六、常用命令 (16)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为 portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数 1 为激活远距离连接的初始化，参数 0 为不激活模式，默认参数为 1。

博科B R O C E交换机常用命令与z o n e配置IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】t e l n e ta d m i n?p a s s w o r d? ctrl+c?Help不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow查看交换机状态Chassisshow显示外壳信息.重要的是可以显示序列号Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabricparameters如选yes.那么我们可以进入他的子选项去更改domainID.Configdefault恢复出厂默认设置,也需要先做switchdisableLicenseshow,licenseadd,licenseremove,license的添加,查看,删除命令configupload和configdownload,可以将配置文件上传或下载.支持ftpscp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version:查看firmware版本Sfpshow查看sfp状态Userconfig查看和配置登陆账号Domainsshow查看交换机的domain信息Zone的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1中的1号端口.创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

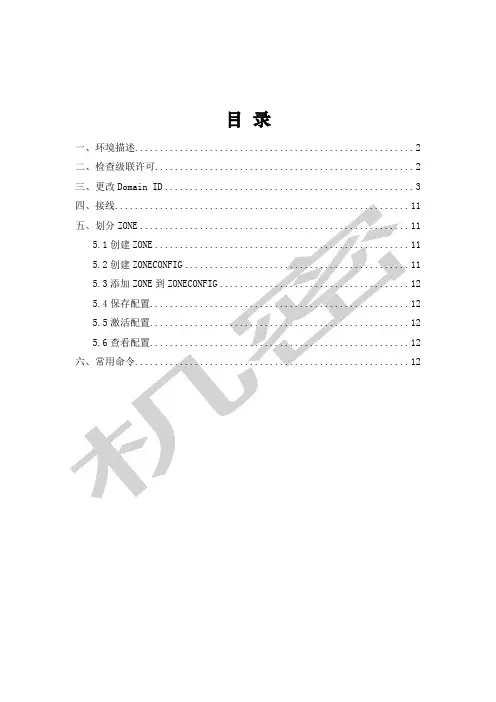

目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)四、接线 (11)五、划分ZONE (11)5.1创建ZONE (11)5.2创建ZONECONFIG (11)5.3添加ZONE到ZONECONFIG (12)5.4保存配置 (12)5.5激活配置 (12)5.6查看配置 (12)六、常用命令 (12)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。

brocade 300光端交换机zone划分方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

对于brocade的光端交换机，划分zone的原理和过程是怎样的呢。

下面一起看看!方法步骤当然图形界面划分也很简单Fabric OS (WOLFB300SWA)Fabos Version 6.4.2aWOLFB300SWA login: adminPassword:----------------------------------------------------------------- WOLFB300SWA:admin&gt;WOLFB300SWA:admin&gt;WOLFB300SWA:admin&gt;WOLFB300SWA:admin&gt; cfgshowDefined configuration:cfg: WOLFB300SWAP750lp1_hba1_HDS2300_0azone: P750lp1_hba1_HDS2300_0a1,0; 1,2Effective configuration:cfg: WOLFB300SWAzone: P750lp1_hba1_HDS2300_0a1,01,2WOLFB300SWA:admin&gt; zonecreate &quot;P750lp1_hba1_HDS2300_0a&quot;,&quot;1,0;1,3&quo t;WOLFB300SWA:admin&gt; cfgcfgactvshow cfgcreate cfgenable cfgsave cfgsizecfgadd cfgdelete cfgmcdtmode cfgsaveactivetodefined cfgtransabortcfgclear cfgdisable cfgremove cfgshow cfgtransshowWOLFB300SWA:admin&gt; cfgadderror: Usage: cfgadd &quot;arg1&quot;, &quot;arg2&quot;WOLFB300SWA:admin&gt; cfgadd &quot;P750lp1_hba1_HDS2300_0a&quot;,&quot;WOLFB300S WA&quot;&quot;P750lp1_hba1_HDS2300_0a&quot; wrong typeWOLFB300SWA:admin&gt; cfgadd &quot;WOLFB300SWA&quot;,&quot;P750lp1_hba1_HDS2300 _0a&quot;WOLFB300SWA:admin&gt; cfgenable WOLFB300SWAYou are about to enable a new zoning configuration.This action will replace the old zoning configuration with thecurrent configuration selected. If the update includes changesto one or more traffic isolation zones, the update may result inlocalized disruption to traffic on ports associated withthe traffic isolation zone changesDo you want to enable &#39;WOLFB300SWA&#39; configuration (yes, y, no, n): [no] yeszone config &quot;WOLFB300SWA&quot; is in effectUpdating flash ...WOLFB300SWA:admin&gt; cfgsaveYou are about to save the Defined zoning configuration. Thisaction will only save the changes on Defined configuration.Any changes made on the Effective configuration will nottake effect until it is re-enabled.Do you want to save Defined zoning configuration only? (yes, y, no, n): [no] yesNothing changed: nothing to save, returning ...WOLFB300SWA:admin&gt; zoneshowDefined configuration:cfg: WOLFB300SWAP750lp1_hba1_HDS2300_0a; P750lp1_hba1_HDS2300_0azone: P750lp1_hba1_HDS2300_0a1,0; 1,3zone: P750lp1_hba1_HDS2300_0a1,0; 1,2Effective configuration:cfg: WOLFB300SWAzone: P750lp1_hba1_HDS2300_0a1,01,3zone: P750lp1_hba1_HDS2300_0a1,01,2WOLFB300SWA:admin&gt; cfgcfgactvshow cfgcreate cfgenable cfgsave cfgsizecfgadd cfgdelete cfgmcdtmode cfgsaveactivetodefined cfgtransabortcfgclear cfgdisable cfgremove cfgshow cfgtransshowWOLFB300SWA:admin&gt; cfgremove &quot;WOLFB300SWA&quot;,&quot;P750lp1_hba1_HDS2300 _0a&quot;WOLFB300SWA:admin&gt; zonedelete&quot;P750lp1_hba1_HDS2300_0a&quot;WOLFB300SWA:admin&gt; zonecreate &quot;P750_hba1_HDS2300_0a&quot;,&quot;1,0;1,3&quot;WOLFB300SWA:admin&gt; cfgadd &quot;WOLFB300SWA&quot;,&quot;P750_hba1_HDS2300_0a &quot;WOLFB300SWA:admin&gt; cfgenable WOLFB300SWAYou are about to enable a new zoning configuration.This action will replace the old zoning configuration with thecurrent configuration selected. If the update includes changesto one or more traffic isolation zones, the update may result inlocalized disruption to traffic on ports associated withthe traffic isolation zone changesDo you want to enable &#39;WOLFB300SWA&#39; configuration (yes, y, no, n): [no] yeszone config &quot;WOLFB300SWA&quot; is in effectUpdating flash ...WOLFB300SWA:admin&gt; cfgsaveYou are about to save the Defined zoning configuration. Thisaction will only save the changes on Defined configuration.Any changes made on the Effective configuration will nottake effect until it is re-enabled.Do you want to save Defined zoning configuration only? (yes, y, no, n): [no] yesNothing changed: nothing to save, returning ...NB300SWA:admin&gt; zoneshowDefined configuration:cfg: WOLFB300SWAP750lp1_hba1_HDS2300_0a; P750_hba1_HDS2300_0azone: P750_hba1_HDS2300_0a1,0; 1,3zone: P750lp1_hba1_HDS2300_0a1,0; 1,2Effective configuration:cfg: WOLFB300SWAzone: P750_hba1_HDS2300_0a1,01,3zone: P750lp1_hba1_HDS2300_0a1,01,2WOLFB300SWA:admin&gt;WOLFB300SWA:admin&gt; zonecreate &quot;P750_hba1_HDS2300_0a&quot;,&quot;1,0;1,3&quot;WOLFB300SWA:admin&gt; cfgadd &quot;WOLFB300SWA&quot;,&quot;P750_hba1_HDS2300_0a &quot;WOLFB300SWA:admin&gt; cfgenable WOLFB300SWAWOLFB300SWA:admin&gt; cfgsave创建zone主要步骤如下：WOLFB300SWA:admin&gt;zonecreate “P750lp2_hba2_HDS2300_1b&quot;,&quot;2,1;2,4&quot;WOLFB300SWA:admin&gt;cfgadd “WOLFB300SWB”,”P750lp2_hba2_HDS2300_1b”WOLFB300SWB:admin&gt; cfgenable WOLFB300SWBWOLFB300SWB:admin&gt; cfgsaveWOLFB300SWB:admin&gt; cfgshowWOLFB300SWB:admin&gt; zoneshow补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

Brocade交换机下的Zone配置光纤交换机如何划分zone说明：1.不同厂商的光纤交换机zone的划分类似，所以只要掌握了一种其他那么可以触类旁通。

很多品牌的光纤交换机都是Brocade(博科)OEM制造的，所以大部份品牌的光纤交换机配置界面和管理方式一样。

2.如果想使用图形界面对光纤交换机划分zone,在pc端必须安装java web start，初次访问阵列它会提示下载地址。

〔所以新装的PC端可能会由于IE平安性默认设置过高阻止了java控件的下载，这要注意，尤其是在win2003新装系统里。

〕规划在对光纤交换机进展设置前，一定要做好相应的规划，比方那些端口要连接主机，那些端口要连接阵列，考虑到减少“乒乓效应〞及平衡负载，当我们划分zone时最好用一对一关系，即一个zone只接一个主机一个阵列，而不是划分一个大的zone将所有阵列主机都插到一起。

一．图形界面下如何划分zone登陆光纤交换机在pc机上，翻开浏览器输入光纤交换机的默认ip地址，就会弹出如图1所示的界面。

图1点击左下角的左右侧方块会弹出图2的登陆界面图2输入默认的用户名:admin 默认密码：password。

点击ok图3 创立新zone点击zone图标，会在Name一栏里显示现有的zone，点击create按钮那么会弹出如下列图所示的对话框，在zone name一栏输入要创立的zone名，点击ok.图4为新建zone添加端口点击ports & attching device下面的sw96,那么会显示出当前交换机的所有端口，选择你想要添加到新创立的zone中的端口，点击addd member图5将新建zone添加到配置中新建的zone必须添加到配置中，并使配置生效，新建的zone才能使用。

点击config在member select list中选中刚刚新建的zone，点击add member将其添加到config member中图6保存配置图7使配置生效点击action,在弹出的菜单中选择save config only.在弹出如图7所示的对话框后，点击ok.之后重新选择action并点击enable config，在弹出的对话框中点击ok，那么新建的zone就生效了图8如何删除现有的zone点击zone按钮，在name一栏选择要删除的zone 名之后点击delete,在弹出的对话框中选择“是〞.完毕：对删除进展保存并生效点击action 选择save config only 及enable config 那么删除即成功。
