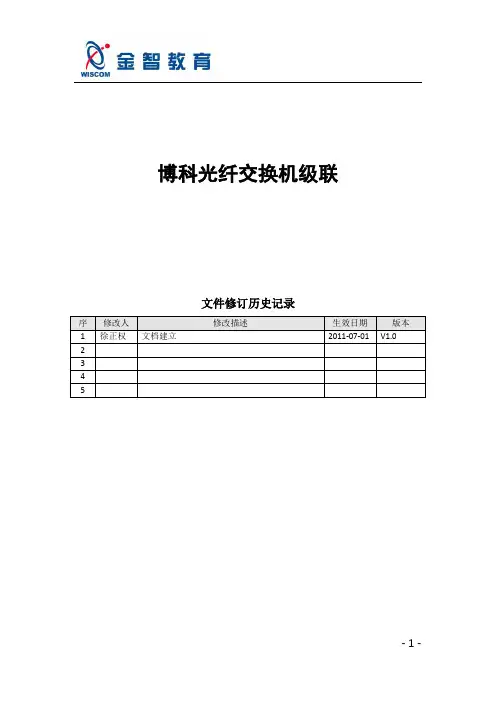

博科光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。

同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。

博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。

2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。

有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。

2、搭建级联物理环境。

3、级联步骤1、导入级联license用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。

登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：Transaction Key登录到以下网站：https:///slkInternet/brocade按照步骤申请license。

你的激活license选择“Fabric OS Feature Activation（e.g. Trunking ,APM etc .）”完成后会生成一个license。

登录到交换机上，用licenseshow来查看现有的license用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknown license 应该是端口激活license与web 管理license。

设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。

Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。

Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。

不适合非专业人士使用。

WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能，适合大多数用户使用。

Fabric Manager对SAN网络中的交换机进行批量管理的工具。

能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。

方便SAN网络的统一管理。

SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。

通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

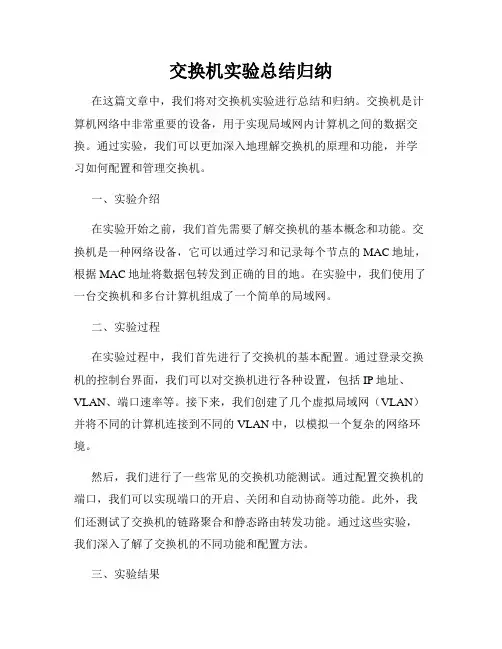

交换机实验总结归纳在这篇文章中，我们将对交换机实验进行总结和归纳。

交换机是计算机网络中非常重要的设备，用于实现局域网内计算机之间的数据交换。

通过实验，我们可以更加深入地理解交换机的原理和功能，并学习如何配置和管理交换机。

一、实验介绍在实验开始之前，我们首先需要了解交换机的基本概念和功能。

交换机是一种网络设备，它可以通过学习和记录每个节点的MAC地址，根据MAC地址将数据包转发到正确的目的地。

在实验中，我们使用了一台交换机和多台计算机组成了一个简单的局域网。

二、实验过程在实验过程中，我们首先进行了交换机的基本配置。

通过登录交换机的控制台界面，我们可以对交换机进行各种设置，包括IP地址、VLAN、端口速率等。

接下来，我们创建了几个虚拟局域网（VLAN）并将不同的计算机连接到不同的VLAN中，以模拟一个复杂的网络环境。

然后，我们进行了一些常见的交换机功能测试。

通过配置交换机的端口，我们可以实现端口的开启、关闭和自动协商等功能。

此外，我们还测试了交换机的链路聚合和静态路由转发功能。

通过这些实验，我们深入了解了交换机的不同功能和配置方法。

三、实验结果在实验过程中，我们成功地配置和管理了交换机，并实现了各种功能的测试。

通过交换机，我们可以有效地管理局域网中的数据流量，提高网络的性能和安全性。

实验结果表明，在正确配置和使用的情况下，交换机可以提供稳定可靠的网络连接。

四、实验总结通过这次交换机实验，我们对交换机的原理和功能有了更深入的了解。

交换机作为一种重要的网络设备，在现代计算机网络中扮演着关键的角色。

通过合理配置和管理交换机，我们可以提高网络的性能和可靠性，为用户提供更好的网络体验。

然而，交换机的配置和管理也需要一定的技术和经验。

在实际应用中，我们还需要考虑到网络安全、带宽管理和故障排除等问题。

因此，我们应不断学习和掌握交换机的相关知识，以应对复杂的网络环境和需求。

总之，通过这次实验，我们对交换机有了更深入的认识，并掌握了一些基本的配置和管理方法。

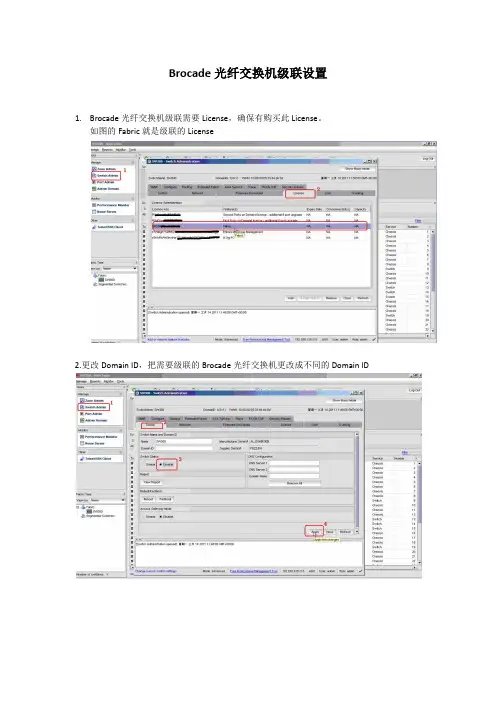

Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。

如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。

4．更改完Domain ID后，把Switch Status重新改回Enable状态。

5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。

重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。

6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。

Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。

所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。

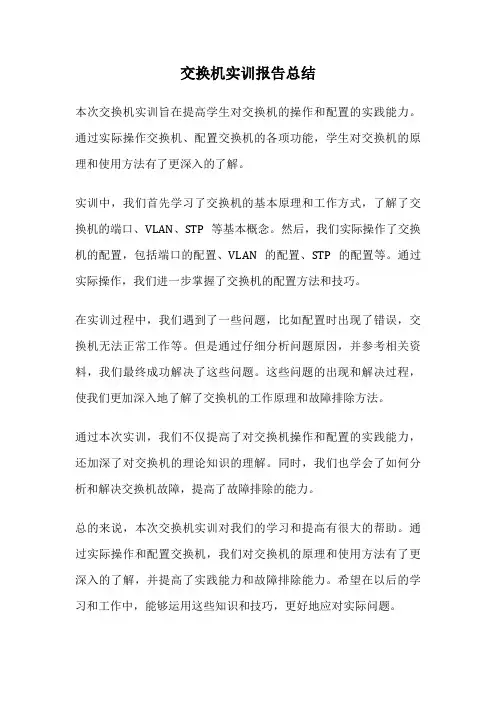

交换机实训报告总结
本次交换机实训旨在提高学生对交换机的操作和配置的实践能力。

通过实际操作交换机、配置交换机的各项功能，学生对交换机的原理和使用方法有了更深入的了解。

实训中，我们首先学习了交换机的基本原理和工作方式，了解了交换机的端口、VLAN、STP等基本概念。

然后，我们实际操作了交换机的配置，包括端口的配置、VLAN的配置、STP的配置等。

通过实际操作，我们进一步掌握了交换机的配置方法和技巧。

在实训过程中，我们遇到了一些问题，比如配置时出现了错误，交换机无法正常工作等。

但是通过仔细分析问题原因，并参考相关资料，我们最终成功解决了这些问题。

这些问题的出现和解决过程，使我们更加深入地了解了交换机的工作原理和故障排除方法。

通过本次实训，我们不仅提高了对交换机操作和配置的实践能力，还加深了对交换机的理论知识的理解。

同时，我们也学会了如何分析和解决交换机故障，提高了故障排除的能力。

总的来说，本次交换机实训对我们的学习和提高有很大的帮助。

通过实际操作和配置交换机，我们对交换机的原理和使用方法有了更深入的了解，并提高了实践能力和故障排除能力。

希望在以后的学习和工作中，能够运用这些知识和技巧，更好地应对实际问题。

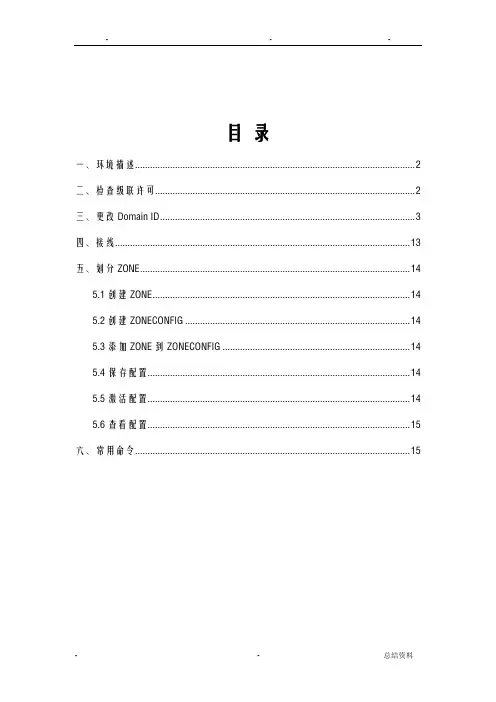

目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)四、接线 (13)五、划分ZONE (14)5.1创建ZONE (14)5.2创建ZONECONFIG (14)5.3添加ZONE到ZONECONFIG (14)5.4保存配置 (14)5.5激活配置 (14)5.6查看配置 (15)六、常用命令 (15)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示(downstream)状态。

备注：1、级联License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。

交换机基本操作实验实验报告总结

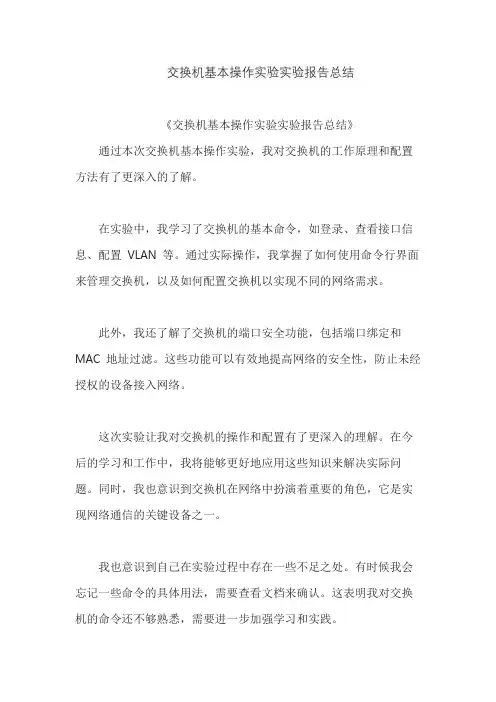

《交换机基本操作实验实验报告总结》通过本次交换机基本操作实验，我对交换机的工作原理和配置方法有了更深入的了解。

在实验中，我学习了交换机的基本命令，如登录、查看接口信息、配置VLAN 等。

通过实际操作，我掌握了如何使用命令行界面来管理交换机，以及如何配置交换机以实现不同的网络需求。

此外，我还了解了交换机的端口安全功能，包括端口绑定和MAC 地址过滤。

这些功能可以有效地提高网络的安全性，防止未经授权的设备接入网络。

这次实验让我对交换机的操作和配置有了更深入的理解。

在今后的学习和工作中，我将能够更好地应用这些知识来解决实际问题。

同时，我也意识到交换机在网络中扮演着重要的角色，它是实现网络通信的关键设备之一。

我也意识到自己在实验过程中存在一些不足之处。

有时候我会忘记一些命令的具体用法，需要查看文档来确认。

这表明我对交换机的命令还不够熟悉，需要进一步加强学习和实践。

综上所述，本次实验对我来说是一次宝贵的学习机会，让我对交换机的基本操作有了更深入的了解。

我将继续努力学习，不断提高自己的网络技能，为今后的工作和学习打下坚实的基础。

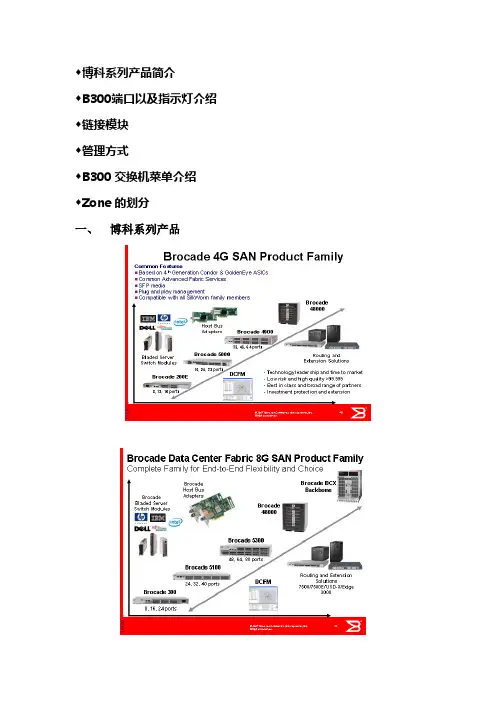

◆博科系列产品简介◆B300端口以及指示灯介绍◆链接模块◆管理方式◆B300交换机菜单介绍◆Zone的划分一、博科系列产品二、B300端口以及指示灯介绍电源按钮图标—下侧系统电源灯（绿色）不亮：电源线未连接、供电异常、电源模块故障绿灯常亮：交换机电源正常工作叹号图标—上侧系统状态灯（绿色或橙色）不亮：未开机、启动未完成、启动失败绿灯常亮：交换机正常工作黄灯慢闪：环境超过阈值黄灯常亮：交换机初始化、或者是交换机故障以太网管理口链路状态灯-左侧不亮：无连接黄灯常亮：链路正常工作以太网管理口速率指示灯-右侧不亮：10M绿灯常亮:100M光纤端口指示灯不亮：未检测到信号，光纤未插入或光纤故障绿灯常亮：端口连接正常，但是无数据传输路灯无规律闪烁：有数据传输绿色慢闪（1秒亮 1秒灭）：端口设备不兼容绿色快闪（1/4秒亮 1/4秒灭）：内部回环，用于故障检测黄色慢闪（1秒亮 1秒灭）：端口或交换机被禁用黄色快闪（1/4秒亮 1/4秒灭）：端口故障三、连接模块1、光纤模块2、光纤连接线黄色单模光纤橙色多模光纤千兆绿色多模光纤万兆四、交换机的管理方式1、Web Tools，通过RJ45的直连线，连接交换机的网络管理口，在IE地址栏输入10.77.77.77进入图形化配置界面.登陆10.77.77.77 需要JAVA1.4.2_06以上版本的支持可以在页面中下载到2、输入登录账户以及口令，用户名是root 或者 admin ；密码为password 或者是fibranne。

3、进入WebTools管理页面2、串口方式，使用Linux命令行进行配置.1)通用的串口控制线是一头是RJ45接口链接交换机，另外一头是9针的串口链接笔记本电脑,然后使用XP系统自带的超级终端访问交换机（注意Windows7没有超级终端，需要额外的安装第三方软件）；如笔记本电脑没有9针的COM口可以使用USB转9针的COM口的转接线但经过测试不稳定。

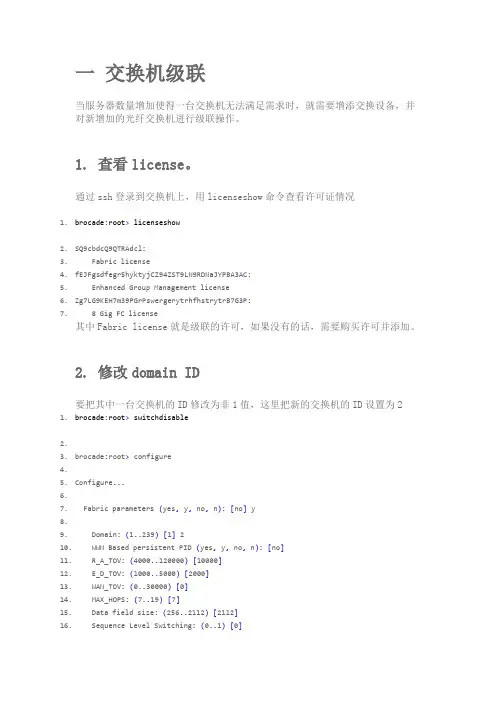

一交换机级联当服务器数量增加使得一台交换机无法满足需求时，就需要增添交换设备，并对新增加的光纤交换机进行级联操作。

1. 查看license。

通过ssh登录到交换机上，用licenseshow命令查看许可证情况1.brocade:root> licenseshow2.SQ9cbdcQ9QTRAdcl:3. Fabric license4.fEJFgsdfegr5hyktyjCZ94ZST9LN9RDNaJYPBA3AC:5. Enhanced Group Management license6.Zg7LG9KEH7m39PGrPswergerytrhfhstrytrB7G3P:7. 8 Gig FC license其中Fabric license就是级联的许可，如果没有的话，需要购买许可并添加。

2. 修改domain ID要把其中一台交换机的ID修改为非1值，这里把新的交换机的ID设置为21.brocade:root> switchdisable2.3.brocade:root> configure4.5.Configure...6.7. Fabric parameters (yes, y, no, n):[no] y8.9. Domain:(1..239)[1] 210. WWN Based persistent PID (yes, y, no, n):[no]11. R_A_TOV:(4000..120000)[10000]12. E_D_TOV:(1000..5000)[2000]13. WAN_TOV:(0..30000)[0]14. MAX_HOPS:(7..19)[7]15. Data field size:(256..2112)[2112]16. Sequence Level Switching:(0..1)[0]17. Disable Device Probing:(0..1)[0]18. Suppress Class F Traffic:(0..1)[0]19. Per-frame Route Priority:(0..1)[0]20. Long Distance Fabric:(0..1)[0]21. BB credit:(1..27)[16]22. Disable FID Check (yes, y, no, n):[no]23. Insistent Domain ID Mode (yes, y, no, n):[no]24. Configure edge hold time (yes, y, no, n):[no]25. Virtual Channel parameters (yes, y, no, n):[no]26. F-Port login parameters (yes, y, no, n):[no]27. Zoning Operation parameters (yes, y, no, n):[no]28. RSCN Transmission Mode (yes, y, no, n):[no]29. Arbitrated Loop parameters (yes, y, no, n):[no]30. System services (yes, y, no, n):[no]31. Portlog events enable (yes, y, no, n):[no]32. ssl attributes (yes, y, no, n):[no]33. rpcd attributes (yes, y, no, n):[no]34. cfgload attributes (yes, y, no, n):[no]35. webtools attributes (yes, y, no, n):[no]36.37.38.WARNING: The domain ID will be changed. The port level zoning may be affected39.40.41.brocade:root> switchenable3. 删除所有的zone信息做此步骤前做好先对此处zone信息，做好备份，为日后需要恢复做准备。

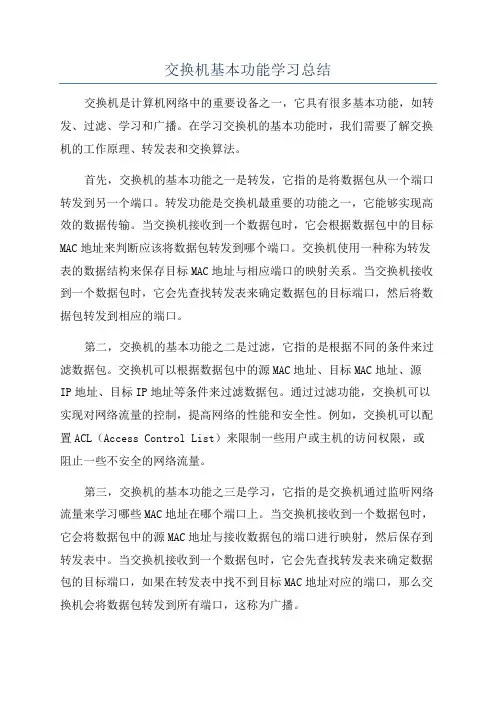

交换机基本功能学习总结交换机是计算机网络中的重要设备之一，它具有很多基本功能，如转发、过滤、学习和广播。
