光纤网络交换机设备的级联图解

结合图例，主要介绍多‎台交换机在‎网络中同时‎使用时的连‎接问题多台交换机‎的连接方式‎有两种方式‎：级联跟堆叠‎。

下文针对这‎两种连接方‎式，分别介绍其‎实现原理及‎详细连接过‎程。

1、交换机级联‎级联是最常‎见的连接方‎式，就是使用网‎线将两个交‎换机进行连‎接。

连接的结果‎是，在实际的网‎络中，它们仍然各‎自工作，仍然是两个‎独立的交换‎机。

需要注意的‎是交换机不‎能无限制级‎联，超过一定数‎量的交换机‎进行级联，最终会引起‎广播风暴，导致网络性‎能严重下降‎。

级联又分为‎以下两种：使用普通端‎口级联所谓普通端‎口就是通过‎交换机的某‎一个常用端‎口(如RJ-45端口)进行连接。

需要注意的‎是，这时所用的‎连接双绞线‎要用反线，即是说双绞‎线的两端要‎跳线(第1-3与2-6线脚对调‎)。

其连接示意‎如图1所示‎。

图1使用Upl‎i nk端口‎级联在所有交换‎机端口中，都会在旁边‎包含一个U‎p link‎端口，如图2所示‎。

此端口是专‎门为上行连‎接提供的，只需通过直‎通双绞线将‎该端口连接‎至其他交换‎机上除“Uplin‎k端口”外的任意端‎口即可(注意，并不是Up‎l ink端‎口的相互连‎接)。

图2其连接示意‎如图3所示‎。

图32、交换机堆叠‎此种连接方‎式主要应用‎在大型网络‎中对端口需‎求比较大的‎情况下使用‎。

交换机的堆‎叠是扩展端‎口最快捷、最便利的方‎式，同时堆叠后‎的带宽是单‎一交换机端‎口速率的几‎十倍。

但是，并不是所有‎的交换机都‎支持堆叠的‎，这取决于交‎换机的品牌‎、型号是否支‎持堆叠;并且还需要‎使用专门的‎堆叠电缆和‎堆叠模块;最后还要注‎意同一堆叠‎中的交换机‎必须是同一‎品牌。

它主要通过‎厂家提供的‎一条专用连‎接电缆，从一台交换‎机的“UP”堆叠端口直‎接连接到另‎一台交换机‎的“DOWN”堆叠端口。

堆叠中的所‎有交换机可‎视为一个整‎体的交换机‎来进行管理‎。

光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。

而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。

所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。

跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。

光纤网络交换机设备的级联图解精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】网络交换机设备的级联(图解)双绞线端口的级联?级联既可使用普通端口也可使用特殊的MDI-II端口。

当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。

当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。

无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。

因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。

当有4台交换机级联时，网络跨度就可以达到500米。

这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！?1．使用Uplink端口级联?现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。

图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。

需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink 端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。

图2 利用交叉线通过普通端口级联交换机光纤端口的级联?由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。

需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。

1．光纤跳线的交叉连接?所有交换机的光纤端口都是2个，分别是一发一收。

当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。

Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。

如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。

4．更改完Domain ID后，把Switch Status重新改回Enable状态。

5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。

重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。

6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。

Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。

所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。

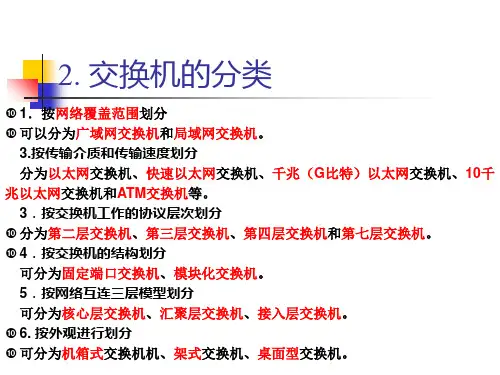

交换机的连接方式详解图 The document was prepared on January 2, 2021交换机是一种最为基础的网络连接设备。

它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。

本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。

多台交换机的连接方式无外乎两种：级联跟堆叠。

下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。

1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。

需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

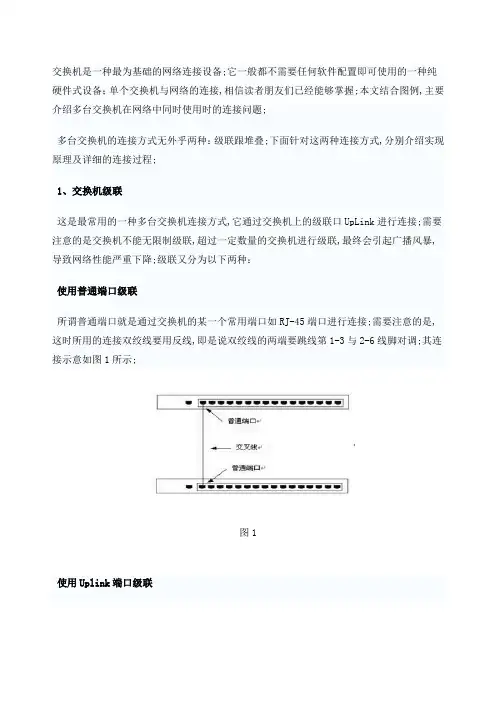

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。

其连接示意如图1所示。

图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。

图2其连接示意如图3所示。

图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。

堆叠中的所有交换机可视为一个整体的交换机来进行管理。

一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC 机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。

基本网络结构如图1所示。

在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。

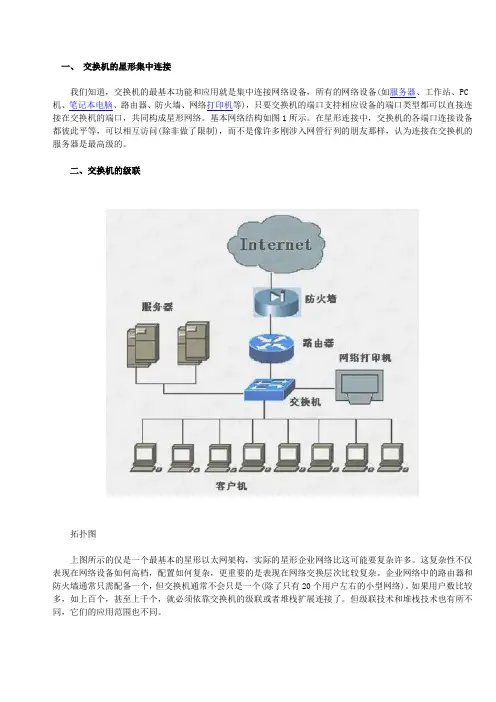

二、交换机的级联拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。

这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。

企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。

如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。

但级联技术和堆栈技术也有所不同，它们的应用范围也不同。

交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。

因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。

但这也不是说可以任意级联，因为线路过长，一方面信号在线路上的衰减也较多，另一方面，毕竟下级交换机还是共享上级交换机的一个端口可用带宽，层次越多，最终的客户端可用带宽也就越低(尽管你可能用的是百兆交换机)，这样对网络的连接性能影响非常大，所以从实角度来看，建议最多部署三级交换机，那就是核心交换机-二级交换机-三级交换机。

这里的三级并不是说只能允许最多三台交换机，而是从层次上讲只能三个层次。

连接在同一交换机上不同端口的交换机都属于同一层次，所以每个层次又能允许几个，甚至几十个交换机级联。

层级联所用端口可以是专门的UpLink端口，也可以是普通的交换端口。

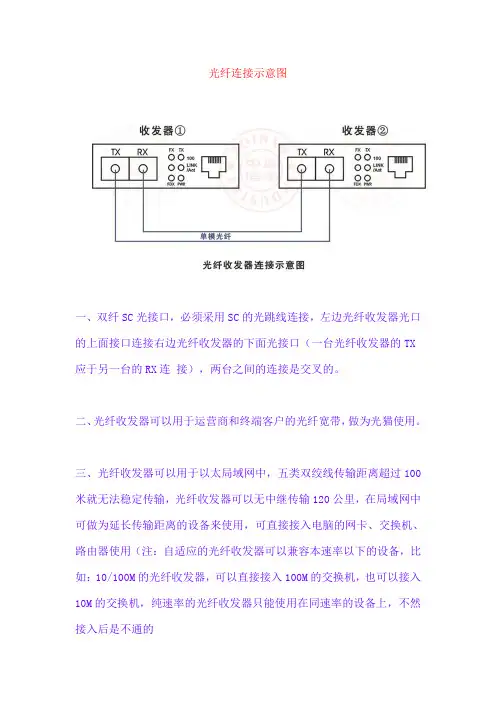

光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX 应于另一台的RX连接），两台之间的连接是交叉的。

二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。

三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：10/100M的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的NET-LINK HTB-1100S是10/100M自适应快速以太网光纤收发器。

它可以实现双绞线和光纤两种不同传输介质的转换，中继10/100Base-TX和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。

产品技术参数：符合IEEE 802.3u 10/100Base-TX和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能RJ45端口10/100M速率、全/半双工模式自适应双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定)外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/半双工模式选择连接线缆类型：RJ45连接器：5类双绞线SC光纤连接器：1300nm 62.5/125um，50/125um多模光纤，1300nm 9/125um多模光纤双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定)提供电源、光纤和UTP端口状态指示灯提供外置交流电源（5V/1A外置电源）工作环境：工作温度：0℃~40℃存储温度：-40℃~70℃湿度：5%~95%无凝结。

交换机是一种最为基础的网络连接设备;它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接,相信读者朋友们已经能够掌握;本文结合图例,主要介绍多台交换机在网络中同时使用时的连接问题;多台交换机的连接方式无外乎两种：级联跟堆叠;下面针对这两种连接方式,分别介绍实现原理及详细的连接过程;1、交换机级联这是最常用的一种多台交换机连接方式,它通过交换机上的级联口UpLink进行连接;需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降;级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口如RJ-45端口进行连接;需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线第1-3与2-6线脚对调;其连接示意如图1所示;图1使用Uplink端口级联在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示;此端口是专门为上行连接提供的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可注意,并不是Uplink端口的相互连接;图2其连接示意如图3所示;图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用;交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口速率的几十倍;但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌;它主要通过厂家提供的一条专用连接电缆,从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口;堆叠中的所有交换机可视为一个整体的交换机来进行管理;提示：采用堆叠方式的交换机要受到种类和相互距离的限制;首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右,故只能在很近的距离内使用堆叠功能;总结：综合以上两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制；而堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难;但也要认识到,堆叠方式比级联方式具有更好的性能,信号不易衰竭,且通过堆叠方式,可以集中管理多台交换机,大大减化了管理工作量；如果实在需要采用级联,也最好选用Uplink端口的连接方式;因为这可以在最大程度上保证信号强度,如果是普通端口之间的连接,必定会使网络信号严重受损;。

目录一、环境描述........................................ 错误!未定义书签。

二、检查级联许可.................................... 错误!未定义书签。

三、更改Domain ID .................................. 错误!未定义书签。

四、接线............................................ 错误!未定义书签。

五、划分ZONE ....................................... 错误!未定义书签。

创建ZONE........................................ 错误!未定义书签。

创建ZONECONFIG.................................. 错误!未定义书签。

添加ZONE到ZONECONFIG........................... 错误!未定义书签。

保存配置........................................ 错误!未定义书签。

激活配置........................................ 错误!未定义书签。

查看配置........................................ 错误!未定义书签。

六、常用命令........................................ 错误!未定义书签。

一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

交换机是一种最为基础的网络连接设备;它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接,相信读者朋友们已经能够掌握;本文结合图例,主要介绍多台交换机在网络中同时使用时的连接问题;多台交换机的连接方式无外乎两种：级联跟堆叠;下面针对这两种连接方式,分别介绍实现原理及详细的连接过程;1、交换机级联这是最常用的一种多台交换机连接方式,它通过交换机上的级联口UpLink进行连接;需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降;级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口如RJ-45端口进行连接;需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线第1-3与2-6线脚对调;其连接示意如图1所示;图1使用Uplink端口级联在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示;此端口是专门为上行连接提供的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可注意,并不是Uplink端口的相互连接;图2其连接示意如图3所示;图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用;交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口速率的几十倍;但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌;它主要通过厂家提供的一条专用连接电缆,从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口;堆叠中的所有交换机可视为一个整体的交换机来进行管理;提示：采用堆叠方式的交换机要受到种类和相互距离的限制;首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右,故只能在很近的距离内使用堆叠功能;总结：综合以上两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制；而堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难;但也要认识到,堆叠方式比级联方式具有更好的性能,信号不易衰竭,且通过堆叠方式,可以集中管理多台交换机,大大减化了管理工作量；如果实在需要采用级联,也最好选用Uplink端口的连接方式;因为这可以在最大程度上保证信号强度,如果是普通端口之间的连接,必定会使网络信号严重受损;。

图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。

下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。

1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。

连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。

需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。

其连接示意如图1所示。

图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。

图2其连接示意如图3所示。

图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。

堆叠中的所有交换机可视为一个整体的交换机来进行管理。

提示：采用堆叠方式的交换机要受到种类和相互距离的限制。

首先实现堆叠的交换机必须是支持堆叠的;另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。

不同连接方式的优缺点都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。

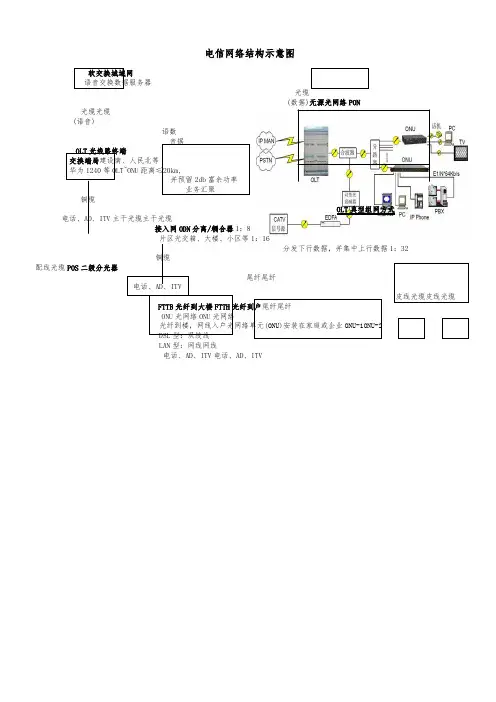

家庭光纤宽带连接⽰意图
现在，光纤基本上都已经⼊户，不管是20M、50M还是100M。

光纤⼀般已经接⼊到了弱电箱，家⾥客厅、房间的⽹络接⼝⼀般也已经汇聚到了弱电箱。

那⼀般家⾥的⽹络该如何接呢？弱电箱⾥该放什么？路由器该怎么放？
下图是⼀个⽐较常见的⽹络拓扑图，下⾯做⼀个简单的说明：1、弱电箱⾥⾯⼀般放运营商的光猫和⼀台⼩交换机（4⼝或者8⼝均可），交换机的上联⼝连接到光猫的LAN⼝，光猫⼀定要运营商设置为⾃动拨号的。

2、⽆线路由器建议放在家⾥的⼏何中⼼位置，如客厅，⽆线路由器设置为⾃动获取IP即可 3、房间如果接墙上⽹络接⼝，电脑⾃动IP即可。

交换机级联的方法交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。

特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。

本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。

下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。

1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。

连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。

需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。

其连接示意如图1所示。

图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。

图2其连接示意如图3所示。

图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。

图解交换机的连接方式多台交换机的连接方式无外乎两种：级联跟堆叠。

下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。

级联是最常见的连接方式，就是使用网线将两个交换机进行连接。

连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。

堆叠是通过交换机的背板进行连接的，是一种建立在芯片级上的连接。

一般只有中、高端交换机才提供堆叠功能。

并且需要专用的堆叠模块和堆叠线缆。

连接的结果是，在实际的网络中，对于其它网络设备以及网络员来说，它们是一台交换机，即两台24口的交换机堆叠以后，效果就相当于一个48口的交换机。

不同连接方式的优缺点,都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。

级联的优点是可以延长网络的距离，理论上可以通过双绞线和多级的级联方式无限远的延长网络距离，级联后，在网络管理过程中仍然是多个不同的网络设备。

另外级联基本上不受设备的限制，不同厂家的设备可以任意级联。

级联的缺点就是多个设备的级联会产生级联瓶颈。

例如，两个百兆交换机通过一根双绞线级联，这时它们的级联带宽是百兆，这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。

堆叠的优点是不会产生性能瓶颈，因为通过堆叠，可以增加交换机的背板带宽，不会产生性能瓶颈。

通过堆叠可以在网络中提供高密度的集中网络端口，根据设备的不同，一般情况下最大可以支持8层堆叠，这样就可以在某一位置提供上百个端口。

堆叠后的设备在网络管理过程中就变成了一个网络设备，只要赋于一个IP地址，方便管理，也节约管理成本。

堆叠的缺点主要是受设备限制，并不是所有的交换机都支持堆叠字，不同厂家，不同型号，进行堆叠需要特定的设备的支持。

受距离限制，因为受到堆叠线缆长度的限制，堆叠的交换机之间的距离要求很近。
