桁架杆计算长度系数技术手册

renchunmin一、设计计算资料1. 办公室平面尺寸为18m ×66m ，柱距8m ，跨度为32m ，柱网采用封闭结合。

火灾危险性：戊类，火灾等级：二级，设计使用年限：50年。

2. 屋面采用长尺复合屋面板，板厚50mm ，檩距不大于1800mm 。

檩条采用冷弯薄壁卷边槽钢C200×70×20×，屋面坡度i =l/20～l/8。

3. 钢屋架简支在钢筋混凝土柱顶上，柱顶标高，柱上端设有钢筋混凝土连系梁。

上柱截面为600mm ×600mm ，所用混凝土强度等级为C30，轴心抗压强度设计值f c ＝mm 2。

抗风柱的柱距为6m ，上端与屋架上弦用板铰连接。

4. 钢材用 Q235-B ，焊条用 E43系列型。

5. 屋架采用平坡梯形屋架，无天窗，外形尺寸如下图所示。

6. 该办公楼建于苏州大生公司所属区内。

7. 屋盖荷载标准值：(l) 屋面活荷载 kN/m 2(2) 基本雪压 s 0 kN/m 2(3) 基本风压 w 0 kN/m 2(4) 复合屋面板自重 kN/m 2(5) 檩条自重 查型钢表(6) 屋架及支撑自重 +0. 01l kN/m 28. 运输单元最大尺寸长度为9m ，高度为。

二、屋架几何尺寸的确定1.屋架杆件几何长度屋架的计算跨度mm L l 17700300180003000=-=-=，端部高度取mmH 15000=跨中高度为mm 1943H ,5.194220217700150020==⨯+=+=取mm L i H H 。

跨中起拱高度为60mm （L/500）。

梯形钢屋架形式和几何尺寸如图1所示。

120图1 梯形屋架形式和几何尺寸（虚线为起拱后轮廓）2.檩条、拉条、及撑杆：长尺复合屋面板可以不考虑搭接需要，檩条最大允许间距为1800mm 。

另外，屋架上弦节点处一般应设檩条。

所以，将檩条设置在各上弦结点上，檩距为1502mm ，檩条跨度在m 6~4时，至少在跨中布置一道拉条，跨度大于m 6时，宜布置两道。

5.3 构件的计算长度和容许长细比5.3.1确定桁架弦杆和单系腹杆（用节点板与弦杆连接）的长细比时，其计算长度应按表5.3.1 采用表5.3.1※注：1 为构件的几何长度（节点中心间距离）；为桁架弦杆侧向支承点之间的距离。

2 斜平面系指与桁架平面斜交的平面，适用于构件截面两主轴均不在桁架平面内单角钢腹杆和双角钢十字形截面腹杆。

3 无节点板的腹杆计算长度在任意平面内均取其等于几何长度（钢管结构除外）当桁架弦杆侧向支承点之间的距离为节间长度的 2 倍（图5.3.1 ）且两节间的弦杆轴心压力不相同时，则该弦杆在桁架平面外的计算长度，应按下式确定（但不应小于0.5 ）：（5.3.1）式中：较大的压力，计算时取正值；：较小的压力或拉力，计算时压力取正值，拉力取负值。

桁架再分式腹杆体系的受压主斜杆及 K 形腹杆体系的竖杆等，在桁架平面外的计算长度也应按公式 ( 5.3.1 )确定(受拉主斜杆仍取 )；在桁架平面内的计算长度则取节点中心间距离。

5.3.2确定在交叉点相互连接的桁架交叉腹杆的长细比时， 在桁架平面内的计算长度应取节点中心到交叉点 间的距离；在桁架平面外的计算长度，当两交叉杆长度相等时，应按下列规定采用：1 压杆相交另一杆受拉，此拉杆在交叉点中断但以节点板搭接，则：当此拉杆连续而压杆在交叉点中断但以节点板搭接，度 时，取式中1) 相交另一杆受压， 两杆截面相同并在交叉点均不中断，则：2) 相交另一杆受压， 此另一杆在交叉点中断但以节点板搭接，则： 3) 相交另一杆受拉， 两杆截面相同并在交叉点均不中断，则： 4)若 或拉杆在桁架平面外的抗弯刚为桁架节点中心间距离(交叉点不作为节点考虑)；为所计算杆的内力；为相交另一杆的内力，均为绝对值。

两杆均受压时，取两杆截面应相同。

2 拉杆，应取当确定交叉腹杆中单角钢杆件斜平面内的长细比时，计算长度应取节点中心至交叉点的距离。

5.3.3单层或多层框架等截面柱，在框架平面内的计算长度应等于该层柱的高度乘以计算长度系数。

3x2.8m 钢筋桁架使用阶段验算一、工程概况建筑用途：办公；次梁间距分别为2。

8m; 楼板厚度100mm ； 混凝土强度为C30；楼面梁布置见施工示意图。

施工过程不舍临时支撑。

1) 钢筋桁架模板长度确定根据结构平面布置图,拟采用板长： 8。

4m （板按连续板设计）。

2） 钢筋桁架模板选用及附加钢筋计算 二、设计数据 1 基本数据混凝土强度C30施工阶段结构重要性系数γ01=0.9 次梁间距 l 1= 2800 mm 使用阶段结构重要性系数γ02=1 永久荷载分项系数γG =1。

2 可变荷载分项系数γQ =1.4楼板厚度h=100mm 钢筋桁架节点间距l s =200mm假设支撑梁上翼缘宽度b 1均为200mm 混凝土抗压强度设计值c f = 13。

4N/mm 2模板在梁上的支撑长度a=50mm 混凝土抗拉强度设计值f t =1.43N/M ㎡ 单榀桁架计算宽度b=188mm 混凝土抗拉强度标准值tk f =2.01N/M ㎡ 混凝土弹性模具e E =30000N/M ㎡ 钢筋强度标准值yk f =550N/mm 2构件受力特征系数αcr =2。

1 钢筋弹性模梁E s =190000N/mm 2受拉区纵向受力钢筋的相对粘结性系数V i =1mm 连接钢筋抗拉强度设计值f y =210N/mm 2相对受压区高度ξb =0.373 混凝土上保护层厚度c =15mm钢筋抗压强度设计值f y 1=360N/mm 2混凝土下保护层厚度C=15mm钢筋抗拉强度设计值f y =360N/mm 2桁架高度h t =70mm2 荷载使用阶段：楼板2。

5KN/m 2 面层1.3KN/m 2 楼面活荷载3.0KN/m 2(2) 2.8m+2。

8m+2。

8m 三等跨连续板3 使用阶段荷载计算查《建筑结构静力计算手册》得:恒载下： AB 段跨中弯矩 M 2GK1=0.046×g 2l 302=0。

088 KN ·mBC 段跨中弯矩 M 2GK2=0。

5.3 构件的计算长度和容许长细比5.3.1确定桁架弦杆和单系腹杆（用节点板与弦杆连接）的长细比时，其计算长度应按表5.3.1采用。

表 5.3.1桁架弦杆和单系腹杆的计算长度项次弯曲方向弦杆腹杆支座斜杆和支座其他腹杆腹杆1 在桁架平面内2 在桁架平面外3 斜平面-※注：1 为构件的几何长度（节点中心间距离）；为桁架弦杆侧向支承点之间的距离。

2 斜平面系指与桁架平面斜交的平面，适用于构件截面两主轴均不在桁架平面内单角钢腹杆和双角钢十字形截面腹杆。

3 无节点板的腹杆计算长度在任意平面内均取其等于几何长度（钢管结构除外）。

当桁架弦杆侧向支承点之间的距离为节间长度的2倍（图5.3.1）且两节间的弦杆轴心压力不相同时，则该弦杆在桁架平面外的计算长度，应按下式确定（但不应小于0.5）：(5.3.1)式中：较大的压力，计算时取正值；：较小的压力或拉力，计算时压力取正值，拉力取负值。

桁架再分式腹杆体系的受压主斜杆及K形腹杆体系的竖杆等，在桁架平面外的计算长度也应按公式（5.3.1）确定（受拉主斜杆仍取）；在桁架平面内的计算长度则取节点中心间距离。

5.3.2确定在交叉点相互连接的桁架交叉腹杆的长细比时，在桁架平面内的计算长度应取节点中心到交叉点间的距离；在桁架平面外的计算长度，当两交叉杆长度相等时，应按下列规定采用：1 压杆1）相交另一杆受压，两杆截面相同并在交叉点均不中断，则：2）相交另一杆受压，此另一杆在交叉点中断但以节点板搭接，则：3）相交另一杆受拉，两杆截面相同并在交叉点均不中断，则：4）相交另一杆受拉，此拉杆在交叉点中断但以节点板搭接，则：当此拉杆连续而压杆在交叉点中断但以节点板搭接，若或拉杆在桁架平面外的抗弯刚度时，取式中为桁架节点中心间距离（交叉点不作为节点考虑）；为所计算杆的内力；为相交另一杆的内力，均为绝对值。

两杆均受压时，取两杆截面应相同。

2 拉杆，应取当确定交叉腹杆中单角钢杆件斜平面内的长细比时，计算长度应取节点中心至交叉点的距离。

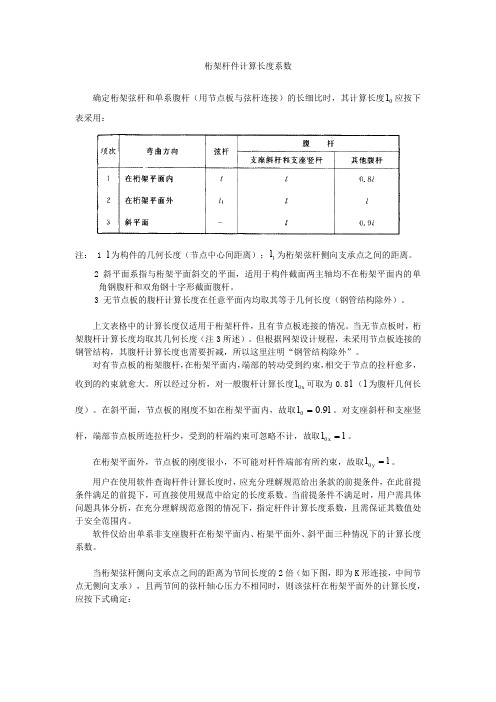

桁架杆件计算长度系数确定桁架弦杆和单系腹杆（用节点板与弦杆连接）的长细比时，其计算长度0l 应按下表采用：注： 1 l 为构件的几何长度（节点中心间距离）；1l 为桁架弦杆侧向支承点之间的距离。

2 斜平面系指与桁架平面斜交的平面，适用于构件截面两主轴均不在桁架平面内的单角钢腹杆和双角钢十字形截面腹杆。

3 无节点板的腹杆计算长度在任意平面内均取其等于几何长度（钢管结构除外）。

上文表格中的计算长度仅适用于桁架杆件，且有节点板连接的情况。

当无节点板时，桁架腹杆计算长度均取其几何长度（注3所述）。

但根据网架设计规程，未采用节点板连接的钢管结构，其腹杆计算长度也需要折减，所以这里注明“钢管结构除外”。

对有节点板的桁架腹杆，在桁架平面内，端部的转动受到约束，相交于节点的拉杆愈多，收到的约束就愈大。

所以经过分析，对一般腹杆计算长度x l 0可取为0.8l （l 为腹杆几何长度）。

在斜平面，节点板的刚度不如在桁架平面内，故取l l 9.00=。

对支座斜杆和支座竖杆，端部节点板所连拉杆少，受到的杆端约束可忽略不计，故取l l x =0。

在桁架平面外，节点板的刚度很小，不可能对杆件端部有所约束，故取l l y =0。

用户在使用软件查询杆件计算长度时，应充分理解规范给出条款的前提条件，在此前提条件满足的前提下，可直接使用规范中给定的长度系数。

当前提条件不满足时，用户需具体问题具体分析，在充分理解规范意图的情况下，指定杆件计算长度系数，且需保证其数值处于安全范围内。

软件仅给出单系非支座腹杆在桁架平面内、桁架平面外、斜平面三种情况下的计算长度系数。

当桁架弦杆侧向支承点之间的距离为节间长度的2倍（如下图，即为K 形连接，中间节点无侧向支承），且两节间的弦杆轴心压力不相同时，则该弦杆在桁架平面外的计算长度，应按下式确定：⎪⎪⎭⎫ ⎝⎛+=121025.075.0N N l l 参数说明： 0l 为K 形节点时，弦杆侧向支承点之间的距离为节间长度的2倍，中间节点无侧向支承的情况下，桁架弦杆的平面外计算长度；1l 为桁架弦杆侧向支承点之间的距离（见上图），即节间长度l 的2倍（约等于）；1N 为较大压力（两段弦杆中压力较大段的压力值），计算时取正值；2N 为较小压力或拉力（两段弦杆中压力较小段的压力值，或受拉的弦杆拉力值），计算时压力取正值，拉力取负值。

桁架杆件计算长度系数确定桁架弦杆和单系腹杆（用节点板与弦杆连接）的长细比时，其计算长度0l 应按下表采用：注： 1 l 为构件的几何长度（节点中心间距离）；1l 为桁架弦杆侧向支承点之间的距离。

2 斜平面系指与桁架平面斜交的平面，适用于构件截面两主轴均不在桁架平面内的单角钢腹杆和双角钢十字形截面腹杆。

3 无节点板的腹杆计算长度在任意平面内均取其等于几何长度（钢管结构除外）。

上文表格中的计算长度仅适用于桁架杆件，且有节点板连接的情况。

当无节点板时，桁架腹杆计算长度均取其几何长度（注3所述）。

但根据网架设计规程，未采用节点板连接的钢管结构，其腹杆计算长度也需要折减，所以这里注明“钢管结构除外”。

对有节点板的桁架腹杆，在桁架平面内，端部的转动受到约束，相交于节点的拉杆愈多，收到的约束就愈大。

所以经过分析，对一般腹杆计算长度x l 0可取为0.8l （l 为腹杆几何长度）。

在斜平面，节点板的刚度不如在桁架平面内，故取l l 9.00=。

对支座斜杆和支座竖杆，端部节点板所连拉杆少，受到的杆端约束可忽略不计，故取l l x =0。

在桁架平面外，节点板的刚度很小，不可能对杆件端部有所约束，故取l l y =0。

用户在使用软件查询杆件计算长度时，应充分理解规范给出条款的前提条件，在此前提条件满足的前提下，可直接使用规范中给定的长度系数。

当前提条件不满足时，用户需具体问题具体分析，在充分理解规范意图的情况下，指定杆件计算长度系数，且需保证其数值处于安全范围内。

软件仅给出单系非支座腹杆在桁架平面内、桁架平面外、斜平面三种情况下的计算长度系数。

当桁架弦杆侧向支承点之间的距离为节间长度的2倍（如下图，即为K 形连接，中间节点无侧向支承），且两节间的弦杆轴心压力不相同时，则该弦杆在桁架平面外的计算长度，应按下式确定：参数说明： 0l 为K 形节点时，弦杆侧向支承点之间的距离为节间长度的2倍，中间节点无侧向支承的情况下，桁架弦杆的平面外计算长度；1l 为桁架弦杆侧向支承点之间的距离（见上图），即节间长度l 的2倍（约等于）；1N 为较大压力（两段弦杆中压力较大段的压力值），计算时取正值；2N 为较小压力或拉力（两段弦杆中压力较小段的压力值，或受拉的弦杆拉力值），计算时压力取正值，拉力取负值。

renchunmin一、设计计算资料1. 办公室平面尺寸为18m ×66m ，柱距8m ，跨度为32m ，柱网采用封闭结合。

火灾危险性：戊类，火灾等级：二级，设计使用年限：50年。

2. 屋面采用长尺复合屋面板，板厚50mm ，檩距不大于1800mm 。

檩条采用冷弯薄壁卷边槽钢C200×70×20×2.5，屋面坡度i =l/20～l/8。

3. 钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.800m ，柱上端设有钢筋混凝土连系梁。

上柱截面为600mm ×600mm ，所用混凝土强度等级为C30，轴心抗压强度设计值f c ＝14.3N/mm 2。

抗风柱的柱距为6m ，上端与屋架上弦用板铰连接。

4. 钢材用 Q235-B ，焊条用 E43系列型。

5. 屋架采用平坡梯形屋架，无天窗，外形尺寸如下图所示。

6. 该办公楼建于苏州大生公司所属区内。

7. 屋盖荷载标准值：(l) 屋面活荷载 0.50 kN/m 2(2) 基本雪压 s 0 0.40 kN/m 2(3) 基本风压 w 0 0.45 kN/m 2(4) 复合屋面板自重 0.15 kN/m 2(5) 檩条自重 查型钢表(6) 屋架及支撑自重 0.12+0. 01l kN/m 28. 运输单元最大尺寸长度为9m ，高度为0.55m 。

二、屋架几何尺寸的确定1.屋架杆件几何长度屋架的计算跨度mm L l 17700300180003000=-=-=，端部高度取mmH 15000=跨中高度为mm 1943H ,5.194220217700150020==⨯+=+=取mm L i H H 。

跨中起拱高度为60mm （L/500）。

梯形钢屋架形式和几何尺寸如图1所示。

120图1 梯形屋架形式和几何尺寸（虚线为起拱后轮廓）2.檩条、拉条、及撑杆：长尺复合屋面板可以不考虑搭接需要，檩条最大允许间距为1800mm 。

另外，屋架上弦节点处一般应设檩条。

工程名: GHJ************ PK11.EXE *****************日期:12/18/2017时间:18:12:17设计主要依据:《建筑结构荷载规范》(GB 50009-2012);《建筑抗震设计规范》(GB 50011-2010);《钢结构设计规范》(GB 50017-2003);《冷弯薄壁型钢结构技术规范》(GB 50018-2002);结果输出---- 总信息 ----结构形式: 钢框架结构设计规范: 按《钢结构设计规范》计算结构重要性系数: 1.00节点总数: 30柱数: 55梁数: 0支座约束数: 2标准截面总数: 7活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 计算风荷载钢材: Q345梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85钢柱计算长度系数计算方法: 有侧移钢结构阶形柱的计算长度折减系数: 0.800程序自动确定允许的长细比钢梁(恒+活)容许挠跨比: l / 250钢梁(活)容许挠跨比: l / 300柱顶容许水平位移/柱高: l / 150地震作用计算: 计算水平地震作用计算振型数： 3地震烈度： 7.00场地土类别：Ⅰ1类附加重量节点数： 0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.040按GB50011-2010 地震效应增大系数 1.000窄行输出全部内容---- 节点坐标 ----节点号 X Y 节点号 X Y 节点号 X Y ( 1) 0.00 6.00 ( 2) 1.92 6.00 ( 3) 3.85 6.00 ( 4) 5.78 6.00 ( 5) 6.74 6.00 ( 6) 7.70 6.00 ( 7) 8.66 6.00 ( 8) 9.62 6.00 ( 9) 11.55 6.00 ( 10) 13.48 6.00 ( 11) 15.40 6.00 ( 12) 0.00 7.20 ( 13) 0.96 7.20 ( 14) 1.92 7.20 ( 15) 2.89 7.20 ( 16) 3.85 7.20 ( 17) 4.81 7.20 ( 18) 5.78 7.20 ( 19) 6.74 7.20 ( 20) 7.70 7.20 ( 21) 8.66 7.20 ( 22) 9.62 7.20 ( 23) 10.59 7.20 ( 24) 11.55 7.20 ( 25) 12.51 7.20 ( 26) 13.48 7.20 ( 27) 14.44 7.20 ( 28) 15.40 7.20 ( 29) 15.40 0.00 ( 30) 0.00 0.00---- 柱关联号 --------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ ( 1) 30 1 ( 2) 29 11 ( 3) 1 2( 4) 2 3 ( 5) 3 4 ( 6) 4 5( 7) 5 6 ( 8) 6 7 ( 9) 7 8( 10) 8 9 ( 11) 9 10 ( 12) 10 11( 13) 1 12 ( 14) 12 13 ( 15) 1 13( 16) 2 13 ( 17) 13 14 ( 18) 2 14( 19) 14 15 ( 20) 2 15 ( 21) 3 15( 22) 15 16 ( 23) 3 16 ( 24) 16 17( 25) 3 17 ( 26) 4 17 ( 27) 17 18( 28) 4 18 ( 29) 18 19 ( 30) 4 19( 31) 5 19 ( 32) 6 19 ( 33) 19 20( 34) 6 20 ( 35) 20 21 ( 36) 6 21( 37) 7 21 ( 38) 8 21 ( 39) 21 22( 40) 8 22 ( 41) 22 23 ( 42) 8 23( 43) 9 23 ( 44) 23 24 ( 45) 9 24( 46) 24 25 ( 47) 9 25 ( 48) 10 25( 49) 25 26 ( 50) 10 26 ( 51) 26 27( 52) 10 27 ( 53) 11 27 ( 54) 11 28( 55) 27 28---- 梁关联号 ----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ---- 柱上下节点偏心 ----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值 ( 1) 0.00 ( 2) 0.00 ( 3) 0.00 ( 4) 0.00( 5) 0.00 ( 6) 0.00 ( 7) 0.00 ( 8) 0.00( 9) 0.00 ( 10) 0.00 ( 11) 0.00 ( 12) 0.00( 13) 0.00 ( 14) 0.00 ( 15) 0.00 ( 16) 0.00( 17) 0.00 ( 18) 0.00 ( 19) 0.00 ( 20) 0.00( 21) 0.00 ( 22) 0.00 ( 23) 0.00 ( 24) 0.00( 25) 0.00 ( 26) 0.00 ( 27) 0.00 ( 28) 0.00( 29) 0.00 ( 30) 0.00---- 标准截面信息 ----1、标准截面类型( 1) 15, 400, 400, 10.0, 10.0, 5( 2) 77, 3, 160, 5.0 薄壁方钢管( 3) 77, 1, 121, 4.0 热轧无缝圆钢管( 4) 77, 1, 159, 5.0 热轧无缝圆钢管( 5) 77, 3, 160, 5.0 薄壁方钢管( 6) 77, 1, 159, 4.5 热轧无缝圆钢管( 7) 77, 1, 121, 4.0 热轧无缝圆钢管---- 柱布置截面号,铰接信息,截面布置角度 -----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 1 2 0 ( 2) 1 2 0( 3) 4 3 0 ( 4) 4 3 0( 5) 4 3 0 ( 6) 4 3 0( 7) 4 3 0 ( 8) 4 3 0( 9) 4 3 0 ( 10) 4 3 0( 11) 4 3 0 ( 12) 4 3 0( 13) 3 3 0 ( 14) 2 3 0( 15) 3 3 0 ( 16) 3 3 0( 17) 2 3 0 ( 18) 3 3 0( 19) 2 3 0 ( 20) 3 3 0( 21) 3 3 0 ( 22) 2 3 0( 23) 3 3 0 ( 24) 2 3 0( 25) 3 3 0 ( 26) 3 3 0( 27) 2 3 0 ( 28) 3 3 0( 29) 2 3 0 ( 30) 3 3 0( 31) 3 3 0 ( 32) 3 3 0( 33) 2 3 0 ( 34) 3 3 0( 35) 2 3 0 ( 36) 3 3 0( 37) 3 3 0 ( 38) 3 3 0( 39) 2 3 0 ( 40) 3 3 0( 41) 2 3 0 ( 42) 3 3 0( 43) 3 3 0 ( 44) 2 3 0( 45) 3 3 0 ( 46) 2 3 0( 47) 3 3 0 ( 48) 3 3 0( 49) 2 3 0 ( 50) 3 3 0( 51) 2 3 0 ( 52) 3 3 0( 53) 3 3 0 ( 54) 3 3 0( 55) 2 3 0---- 梁布置截面号,铰接信息,截面布置角度 -----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度2、标准截面特性截面号 Xc Yc Ix Iy A1 0.20000 0.20000 0.39572E-03 0.39572E-03 0.15600E-012 0.08000 0.08000 0.11744E-04 0.11744E-04 0.29930E-023 0.06050 0.06050 0.25187E-05 0.25187E-05 0.14703E-024 0.07950 0.07950 0.71788E-05 0.71788E-05 0.24190E-025 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+006 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+007 0.00000 0.00000 0.00000E+00 0.00000E+00 0.00000E+00截面号 ix iy W1x W2x W1y W2y1 0.15927E+00 0.15927E+00 0.19786E-02 0.19786E-02 0.19786E-02 0.19786E-022 0.62600E-01 0.62600E-01 0.14681E-03 0.14681E-03 0.14681E-03 0.14681E-033 0.41390E-01 0.41390E-01 0.41632E-04 0.41632E-04 0.41632E-04 0.41632E-044 0.54476E-01 0.54476E-01 0.90299E-04 0.90299E-04 0.90299E-04 0.90299E-045 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+006 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+007 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00恒荷载计算...节点荷载: 节点号弯矩垂直力水平力16 0.00 39.50 0.00 20 0.00 23.70 0.00 24 0.00 39.50 0.00 0柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数2梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2 ---- 恒荷载标准值作用计算结果 ------- 柱内力 ---柱号 M N V M N V1 -15.17 66.71 -2.53 0.00 -57.89 2.532 15.17 66.71 2.53 0.00 -57.89 -2.533 0.01 -43.40 0.23 0.01 43.40 0.214 0.00 -133.61 0.23 0.01 133.61 0.215 0.00 -189.62 0.22 0.00 189.62 0.226 0.00 -211.50 0.11 0.00 211.50 0.117 0.00 -211.51 0.11 0.00 211.51 0.118 0.00 -211.51 0.11 0.00 211.51 0.119 0.00 -211.50 0.11 0.00 211.50 0.1110 0.00 -189.62 0.22 0.00 189.62 0.2211 -0.01 -133.61 0.21 0.00 133.61 0.2312 -0.01 -43.40 0.21 -0.01 43.40 0.2313 0.00 0.31 -0.01 0.00 -0.14 0.0114 0.00 0.01 0.14 0.00 -0.01 0.1315 0.00 73.48 0.06 0.00 -73.31 0.0716 0.00 -72.69 -0.07 0.00 72.86 -0.0617 0.00 91.47 0.14 0.00 -91.47 0.1318 -0.01 0.44 -0.01 -0.01 -0.27 0.0119 0.00 91.48 0.14 0.00 -91.48 0.1320 0.00 71.46 0.06 0.00 -71.30 0.0721 0.00 -70.67 -0.07 0.00 70.83 -0.0622 0.00 180.41 0.15 0.01 -180.41 0.1223 0.00 39.92 -0.01 0.00 -39.75 0.0124 0.00 180.42 0.13 0.00 -180.42 0.1425 0.00 18.83 0.07 0.00 -18.66 0.0726 0.00 -18.03 -0.07 0.00 18.20 -0.0727 0.00 203.48 0.14 0.00 -203.48 0.1328 0.00 0.44 0.00 0.00 -0.27 0.0029 0.00 203.48 0.14 0.00 -203.48 0.1330 0.00 16.94 0.07 0.00 -16.77 0.0731 0.00 -0.22 0.00 0.00 0.38 0.0032 0.00 -15.66 -0.07 0.00 15.82 -0.0733 0.00 223.88 0.14 0.01 -223.88 0.1334 0.00 24.13 0.00 0.00 -23.96 0.0035 -0.01 223.88 0.13 0.00 -223.88 0.1436 0.00 -15.66 0.07 0.00 15.82 0.0737 0.00 -0.22 0.00 0.00 0.38 0.0038 0.00 16.94 -0.07 0.00 -16.77 -0.0739 0.00 203.48 0.13 0.00 -203.48 0.1440 0.00 0.44 0.00 0.00 -0.27 0.0041 0.00 203.48 0.13 0.00 -203.48 0.1442 0.00 -18.03 0.07 0.00 18.20 0.0743 0.00 18.83 -0.07 0.00 -18.66 -0.0744 0.00 180.42 0.14 0.00 -180.42 0.1345 0.00 39.92 0.01 0.00 -39.75 -0.0146 -0.01 180.41 0.12 0.00 -180.41 0.1547 0.00 -70.67 0.07 0.00 70.83 0.0648 0.00 71.46 -0.06 0.00 -71.30 -0.0749 0.00 91.48 0.13 0.00 -91.48 0.1450 0.01 0.44 0.01 0.01 -0.27 -0.0151 0.00 91.47 0.13 0.00 -91.47 0.1452 0.00 -72.69 0.07 0.00 72.86 0.0653 0.00 73.48 -0.06 0.00 -73.31 -0.0754 0.00 0.31 0.01 0.00 -0.14 -0.0155 0.00 0.01 0.13 0.00 -0.01 0.14 --- 梁内力 ---梁号 M N V M N V--- 恒荷载作用下的节点位移(mm) ---节点号. X向位移 Y向位移1 -2.2 0.12 -2.1 7.53 -1.5 13.84 -0.8 17.55 -0.4 18.56 0.0 18.97 0.4 18.58 0.8 17.59 1.5 13.810 2.1 7.511 2.2 0.112 1.8 0.113 1.8 3.914 1.7 7.515 1.5 10.816 1.3 13.917 1.0 15.918 0.7 17.519 0.3 18.520 0.0 19.021 -0.3 18.522 -0.7 17.523 -1.0 15.924 -1.3 13.925 -1.5 10.826 -1.7 7.527 -1.8 3.928 -1.8 0.1活荷载计算...节点荷载: 节点号弯矩垂直力水平力2 0.00 4.50 0.003 0.00 9.85 0.004 0.00 4.50 0.005 0.00 4.50 0.006 0.00 9.85 0.007 0.00 4.50 0.008 0.00 4.50 0.009 0.00 9.85 0.0010 0.00 4.50 0.00 16 0.00 16.40 0.00 20 0.00 16.40 0.00 24 0.00 16.40 0.00 0柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数2梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 活荷载标准值作用下的节点位移(mm) ---节点号. X向位移 Y向位移1 -2.1 0.12 -2.0 7.03 -1.5 13.04 -0.8 16.85 -0.4 17.96 0.0 18.27 0.4 17.98 0.8 16.89 1.5 13.010 2.0 7.011 2.1 0.112 1.7 0.113 1.7 3.614 1.6 7.015 1.5 10.216 1.2 13.117 1.0 15.118 0.7 16.819 0.3 17.820 0.0 18.321 -0.3 17.822 -0.7 16.823 -1.0 15.124 -1.2 13.125 -1.5 10.226 -1.6 7.027 -1.7 3.628 -1.7 0.1风荷载计算...---- 左风荷载标准值作用 ----节点荷载: 节点号水平力垂直力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数21 1 2.68 0.002 1 1.68 0.00 13 1 2.68 0.00 54 1 1.68 0.00 0梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) 6.7 ( 2) 6.7 ( 3) 6.7 ( 4) 6.7( 5) 6.7 ( 6) 6.7 ( 7) 6.6 ( 8) 6.6( 9) 6.6 ( 10) 6.6 ( 11) 6.6 ( 12) 6.7( 13) 6.7 ( 14) 6.7 ( 15) 6.7 ( 16) 6.7( 17) 6.7 ( 18) 6.7 ( 19) 6.6 ( 20) 6.6( 21) 6.6 ( 22) 6.6 ( 23) 6.6 ( 24) 6.6( 25) 6.6 ( 26) 6.7 ( 27) 6.7 ( 28) 6.7( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 57.33 -0.20 17.60 0.00 0.20 -1.522 52.54 0.20 13.80 0.00 -0.20 -3.723 0.00 0.26 0.00 0.00 -0.26 0.004 0.00 0.58 0.00 0.00 -0.58 0.005 0.00 0.91 0.00 0.00 -0.91 0.006 0.00 1.24 0.00 0.00 -1.24 0.007 0.00 1.24 0.00 0.00 -1.24 0.008 0.00 1.56 0.00 0.00 -1.56 0.009 0.00 1.56 0.00 0.00 -1.56 0.0010 0.00 1.89 0.00 0.00 -1.89 0.0011 0.00 2.22 0.00 0.00 -2.22 0.0012 0.00 2.54 0.00 0.00 -2.54 0.0013 0.00 0.00 1.61 0.00 0.00 1.6114 0.00 1.61 0.00 0.00 -1.61 0.0015 0.00 -0.26 0.00 0.00 0.26 0.0016 0.00 0.26 0.00 0.00 -0.26 0.0017 0.00 1.28 0.00 0.00 -1.28 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 1.28 0.00 0.00 -1.28 0.0020 0.00 -0.26 0.00 0.00 0.26 0.0021 0.00 0.26 0.00 0.00 -0.26 0.0022 0.00 0.95 0.00 0.00 -0.95 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 0.95 0.00 0.00 -0.95 0.0025 0.00 -0.26 0.00 0.00 0.26 0.0026 0.00 0.26 0.00 0.00 -0.26 0.0027 0.00 0.63 0.00 0.00 -0.63 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.63 0.00 0.00 -0.63 0.0030 0.00 -0.26 0.00 0.00 0.26 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 0.26 0.00 0.00 -0.26 0.0033 0.00 0.30 0.00 0.00 -0.30 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.30 0.00 0.00 -0.30 0.0036 0.00 -0.26 0.00 0.00 0.26 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 0.26 0.00 0.00 -0.26 0.0039 0.00 -0.03 0.00 0.00 0.03 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 -0.03 0.00 0.00 0.03 0.0042 0.00 -0.26 0.00 0.00 0.26 0.0043 0.00 0.26 0.00 0.00 -0.26 0.0044 0.00 -0.35 0.00 0.00 0.35 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 -0.35 0.00 0.00 0.35 0.0047 0.00 -0.26 0.00 0.00 0.26 0.0048 0.00 0.26 0.00 0.00 -0.26 0.0049 0.00 -0.68 0.00 0.00 0.68 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 -0.68 0.00 0.00 0.68 0.0052 0.00 -0.26 0.00 0.00 0.26 0.0053 0.00 0.26 0.00 0.00 -0.26 0.0055 0.00 -1.01 0.00 0.00 1.01 0.00--- 梁内力 ---梁号 M N V M N V---- 右风荷载标准值作用 ----节点荷载: 节点号水平力垂直力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数21 1 -1.68 0.002 1 -2.68 0.00 13 1 -1.68 0.00 54 1 -2.68 0.00 0梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) -6.6 ( 2) -6.6 ( 3) -6.6 ( 4) -6.6( 5) -6.6 ( 6) -6.7 ( 7) -6.7 ( 8) -6.7( 9) -6.7 ( 10) -6.7 ( 11) -6.7 ( 12) -6.7( 13) -6.6 ( 14) -6.6 ( 15) -6.6 ( 16) -6.6( 17) -6.6 ( 18) -6.6 ( 19) -6.6 ( 20) -6.6( 21) -6.6 ( 22) -6.6 ( 23) -6.6 ( 24) -6.7( 25) -6.7 ( 26) -6.7 ( 27) -6.7 ( 28) -6.7( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 -52.50 0.20 -13.78 0.00 -0.20 3.722 -57.32 -0.20 -17.60 0.00 0.20 1.513 0.00 2.55 0.00 0.00 -2.55 0.004 0.00 2.23 0.00 0.00 -2.23 0.005 0.00 1.90 0.00 0.00 -1.90 0.006 0.00 1.57 0.00 0.00 -1.57 0.008 0.00 1.25 0.00 0.00 -1.25 0.009 0.00 1.24 0.00 0.00 -1.24 0.0010 0.00 0.92 0.00 0.00 -0.92 0.0011 0.00 0.59 0.00 0.00 -0.59 0.0012 0.00 0.27 0.00 0.00 -0.27 0.0013 0.00 0.00 -1.01 0.00 0.00 -1.0114 0.00 -1.01 0.00 0.00 1.01 0.0015 0.00 0.26 0.00 0.00 -0.26 0.0016 0.00 -0.26 0.00 0.00 0.26 0.0017 0.00 -0.68 0.00 0.00 0.68 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 -0.68 0.00 0.00 0.68 0.0020 0.00 0.26 0.00 0.00 -0.26 0.0021 0.00 -0.26 0.00 0.00 0.26 0.0022 0.00 -0.35 0.00 0.00 0.35 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 -0.35 0.00 0.00 0.35 0.0025 0.00 0.26 0.00 0.00 -0.26 0.0026 0.00 -0.26 0.00 0.00 0.26 0.0027 0.00 -0.02 0.00 0.00 0.02 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 -0.03 0.00 0.00 0.03 0.0030 0.00 0.26 0.00 0.00 -0.26 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 -0.26 0.00 0.00 0.26 0.0033 0.00 0.30 0.00 0.00 -0.30 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.30 0.00 0.00 -0.30 0.0036 0.00 0.26 0.00 0.00 -0.26 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 -0.26 0.00 0.00 0.26 0.0039 0.00 0.63 0.00 0.00 -0.63 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 0.63 0.00 0.00 -0.63 0.0042 0.00 0.26 0.00 0.00 -0.26 0.0043 0.00 -0.26 0.00 0.00 0.26 0.0044 0.00 0.96 0.00 0.00 -0.96 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 0.95 0.00 0.00 -0.95 0.0047 0.00 0.26 0.00 0.00 -0.26 0.0048 0.00 -0.26 0.00 0.00 0.26 0.0049 0.00 1.28 0.00 0.00 -1.28 0.0050 0.00 0.00 0.00 0.00 0.00 0.0052 0.00 0.26 0.00 0.00 -0.26 0.0053 0.00 -0.26 0.00 0.00 0.26 0.0054 0.00 0.00 -1.61 0.00 0.00 -1.6155 0.00 1.61 0.00 0.00 -1.61 0.00--- 梁内力 ---梁号 M N V M N V地震计算...----- 左震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2 3 4 5 67 8 9 10 11 1213 14 15 16 17 1819 20 21 22 23 2425 26 27 28质点重量:4.818 2.9855.660 2.875 2.552 5.440 2.552 2.875 5.660 2.985 4.818 0.219 0.484 0.354 0.484 48.054 0.484 0.354 0.568 32.254 0.568 0.354 0.484 48.054 0.484 0.354 0.484 0.219水平地震标准值作用底层剪力： 8.833底层最小地震剪力(抗震规范5.2.5条): 2.840各质点地震力调整系数: 1.000地震力调整后剪重比： 0.050*** 第 1振型结构自振周期(已乘周期折减系数，单位：秒): 0.451特征向量：0.991 0.995 0.998 0.999 1.000 1.0001.000 0.999 0.998 0.995 0.991 0.998 0.998 0.998 0.998 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.998 0.998 0.998 0.998各质点的水平地震力(kN)：0.238 0.148 0.282 0.143 0.127 0.271 0.127 0.143 0.282 0.148 0.238 0.011 0.024 0.018 0.024 2.393 0.024 0.018 0.028 1.606 0.028 0.018 0.024 2.393 0.024 0.018 0.024 0.011--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 3.9 ( 2) 3.9 ( 3) 3.9 ( 4) 3.9 ( 5) 3.9 ( 6) 3.9 ( 7) 3.9 ( 8) 3.9 ( 9) 3.9 ( 10) 3.9 ( 11) 3.9 ( 12) 3.9 ( 13) 3.9 ( 14) 3.9 ( 15) 3.9 ( 16) 3.9 ( 17) 3.9 ( 18) 3.9 ( 19) 3.9 ( 20) 3.9 ( 21) 3.9 ( 22) 3.9 ( 23) 3.9 ( 24) 3.9 ( 25) 3.9 ( 26) 3.9 ( 27) 3.9 ( 28) 3.9 ( 29) 0.0 ( 30) 0.0*** 第 2振型结构自振周期(已乘周期折减系数，单位：秒): 0.028特征向量：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 -1.000 -0.999 -0.995 -0.990 -0.982 -0.739 -0.493 -0.247 0.000 0.247 0.493 0.739 0.982 0.990 0.995 0.999 1.000各质点的水平地震力(kN)：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 第 3振型结构自振周期(已乘周期折减系数，单位：秒): 0.019特征向量：1.000 0.867 0.661 0.348 0.177 0.000 -0.177 -0.348 -0.661 -0.867 -1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000各质点的水平地震力(kN)：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 左地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 3.9 ( 2) 3.9 ( 3) 3.9 ( 4) 3.9 ( 5) 3.9 ( 6) 3.9 ( 7) 3.9 ( 8) 3.9 ( 9) 3.9 ( 10) 3.9 ( 11) 3.9 ( 12) 3.9 ( 13) 3.9 ( 14) 3.9 ( 15) 3.9 ( 16) 3.9 ( 17) 3.9 ( 18) 3.9 ( 19) 3.9 ( 20) 3.9 ( 21) 3.9 ( 22) 3.9 ( 23) 3.9 ( 24) 3.9 ( 25) 3.9 ( 26) 3.9 ( 27) 3.9 ( 28) 3.9 ( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 26.50 -0.52 4.42 0.00 0.52 -4.422 26.50 0.52 4.42 0.00 -0.52 -4.423 0.00 -3.76 0.00 0.00 3.76 0.004 0.00 -2.78 0.00 0.00 2.78 0.005 0.00 -1.66 0.00 0.00 1.66 0.006 0.00 -0.68 0.00 0.00 0.68 0.007 0.00 -0.55 0.00 0.00 0.55 0.008 0.00 0.55 0.00 0.00 -0.55 0.009 0.00 0.68 0.00 0.00 -0.68 0.0010 0.00 1.66 0.00 0.00 -1.66 0.0011 0.00 2.78 0.00 0.00 -2.78 0.0012 0.00 3.76 0.00 0.00 -3.76 0.0013 0.00 0.00 0.00 0.00 0.00 0.0014 0.00 0.01 0.00 0.00 -0.01 0.0015 0.00 -0.67 0.00 0.00 0.67 0.0016 0.00 0.67 0.00 0.00 -0.67 0.0017 0.00 -0.80 0.00 0.00 0.80 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 -0.78 0.00 0.00 0.78 0.0020 0.00 -0.67 0.00 0.00 0.67 0.0021 0.00 0.67 0.00 0.00 -0.67 0.0022 0.00 -1.59 0.00 0.00 1.59 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 0.80 0.00 0.00 -0.80 0.0025 0.00 -0.67 0.00 0.00 0.67 0.0026 0.00 0.67 0.00 0.00 -0.67 0.0027 0.00 -0.01 0.00 0.00 0.01 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.00 0.00 0.00 0.00 0.0030 0.00 -0.67 0.00 0.00 0.67 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 0.67 0.00 0.00 -0.67 0.0033 0.00 -0.80 0.00 0.00 0.80 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 0.80 0.00 0.00 -0.80 0.0036 0.00 -0.67 0.00 0.00 0.67 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 0.67 0.00 0.00 -0.67 0.0039 0.00 0.00 0.00 0.00 0.00 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 0.01 0.00 0.00 -0.01 0.0042 0.00 -0.67 0.00 0.00 0.67 0.0043 0.00 0.67 0.00 0.00 -0.67 0.0044 0.00 -0.80 0.00 0.00 0.80 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 1.60 0.00 0.00 -1.60 0.0047 0.00 -0.67 0.00 0.00 0.67 0.0048 0.00 0.67 0.00 0.00 -0.67 0.0049 0.00 0.78 0.00 0.00 -0.78 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 0.80 0.00 0.00 -0.80 0.0052 0.00 -0.67 0.00 0.00 0.67 0.0053 0.00 0.67 0.00 0.00 -0.67 0.0054 0.00 0.00 0.00 0.00 0.00 0.0055 0.00 -0.01 0.00 0.00 0.01 0.00 --- 梁内力 ---梁号 M N V M N V 振型参与质量系数:100.00%----- 右震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2 3 4 5 67 8 9 10 11 1213 14 15 16 17 1819 20 21 22 23 2425 26 27 28质点重量:4.818 2.9855.660 2.875 2.552 5.440 2.552 2.875 5.660 2.985 4.818 0.219 0.484 0.354 0.484 48.054 0.484 0.354 0.568 32.254 0.568 0.354 0.484 48.054 0.484 0.354 0.484 0.219水平地震标准值作用底层剪力： 8.833底层最小地震剪力(抗震规范5.2.5条): 2.840各质点地震力调整系数: 1.000地震力调整后剪重比： 0.050*** 第 1振型结构自振周期(已乘周期折减系数，单位：秒): 0.451特征向量：0.991 0.995 0.998 0.999 1.000 1.0001.000 0.999 0.998 0.995 0.991 0.998 0.998 0.998 0.998 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.999 0.998 0.998 0.998 0.998各质点的水平地震力(kN)：0.238 0.148 0.282 0.143 0.127 0.271 0.127 0.143 0.282 0.148 0.238 0.011 0.024 0.018 0.024 2.393 0.024 0.018 0.028 1.606 0.028 0.018 0.024 2.393 0.024 0.018 0.024 0.011--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) -3.9 ( 2) -3.9 ( 3) -3.9 ( 4) -3.9 ( 5) -3.9 ( 6) -3.9 ( 7) -3.9 ( 8) -3.9 ( 9) -3.9 ( 10) -3.9 ( 11) -3.9 ( 12) -3.9( 13) -3.9 ( 14) -3.9 ( 15) -3.9 ( 16) -3.9 ( 17) -3.9 ( 18) -3.9 ( 19) -3.9 ( 20) -3.9 ( 21) -3.9 ( 22) -3.9 ( 23) -3.9 ( 24) -3.9 ( 25) -3.9 ( 26) -3.9 ( 27) -3.9 ( 28) -3.9 ( 29) 0.0 ( 30) 0.0*** 第 2振型结构自振周期(已乘周期折减系数，单位：秒): 0.028特征向量：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 -1.000 -0.999 -0.995 -0.990 -0.982 -0.739 -0.493 -0.247 0.000 0.247 0.493 0.739 0.982 0.990 0.995 0.999 1.000各质点的水平地震力(kN)：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 第 3振型结构自振周期(已乘周期折减系数，单位：秒): 0.019特征向量：1.000 0.867 0.661 0.348 0.177 0.000 -0.177 -0.348 -0.661 -0.867 -1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000各质点的水平地震力(kN)：0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0 ( 5) 0.0 ( 6) 0.0 ( 7) 0.0 ( 8) 0.0 ( 9) 0.0 ( 10) 0.0 ( 11) 0.0 ( 12) 0.0 ( 13) 0.0 ( 14) 0.0 ( 15) 0.0 ( 16) 0.0 ( 17) 0.0 ( 18) 0.0 ( 19) 0.0 ( 20) 0.0 ( 21) 0.0 ( 22) 0.0 ( 23) 0.0 ( 24) 0.0 ( 25) 0.0 ( 26) 0.0 ( 27) 0.0 ( 28) 0.0 ( 29) 0.0 ( 30) 0.0*** 右地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) -3.9 ( 2) -3.9 ( 3) -3.9 ( 4) -3.9 ( 5) -3.9 ( 6) -3.9 ( 7) -3.9 ( 8) -3.9 ( 9) -3.9 ( 10) -3.9 ( 11) -3.9 ( 12) -3.9 ( 13) -3.9 ( 14) -3.9 ( 15) -3.9 ( 16) -3.9 ( 17) -3.9 ( 18) -3.9 ( 19) -3.9 ( 20) -3.9 ( 21) -3.9 ( 22) -3.9 ( 23) -3.9 ( 24) -3.9 ( 25) -3.9 ( 26) -3.9 ( 27) -3.9 ( 28) -3.9 ( 29) 0.0 ( 30) 0.0--- 柱内力 ---柱号 M N V M N V1 -26.50 0.52 -4.42 0.00 -0.52 4.422 -26.50 -0.52 -4.42 0.00 0.52 4.423 0.00 3.76 0.00 0.00 -3.76 0.004 0.00 2.78 0.00 0.00 -2.78 0.005 0.00 1.66 0.00 0.00 -1.66 0.006 0.00 0.68 0.00 0.00 -0.68 0.007 0.00 0.55 0.00 0.00 -0.55 0.008 0.00 -0.55 0.00 0.00 0.55 0.009 0.00 -0.68 0.00 0.00 0.68 0.0010 0.00 -1.66 0.00 0.00 1.66 0.0011 0.00 -2.78 0.00 0.00 2.78 0.0012 0.00 -3.76 0.00 0.00 3.76 0.0013 0.00 0.00 0.00 0.00 0.00 0.0014 0.00 -0.01 0.00 0.00 0.01 0.0015 0.00 0.67 0.00 0.00 -0.67 0.0016 0.00 -0.67 0.00 0.00 0.67 0.0017 0.00 0.80 0.00 0.00 -0.80 0.0018 0.00 0.00 0.00 0.00 0.00 0.0019 0.00 0.78 0.00 0.00 -0.78 0.0020 0.00 0.67 0.00 0.00 -0.67 0.0021 0.00 -0.67 0.00 0.00 0.67 0.0022 0.00 1.59 0.00 0.00 -1.59 0.0023 0.00 0.00 0.00 0.00 0.00 0.0024 0.00 -0.80 0.00 0.00 0.80 0.0025 0.00 0.67 0.00 0.00 -0.67 0.0026 0.00 -0.67 0.00 0.00 0.67 0.0027 0.00 0.01 0.00 0.00 -0.01 0.0028 0.00 0.00 0.00 0.00 0.00 0.0029 0.00 0.00 0.00 0.00 0.00 0.0030 0.00 0.67 0.00 0.00 -0.67 0.0031 0.00 0.00 0.00 0.00 0.00 0.0032 0.00 -0.67 0.00 0.00 0.67 0.0033 0.00 0.80 0.00 0.00 -0.80 0.0034 0.00 0.00 0.00 0.00 0.00 0.0035 0.00 -0.80 0.00 0.00 0.80 0.0036 0.00 0.67 0.00 0.00 -0.67 0.0037 0.00 0.00 0.00 0.00 0.00 0.0038 0.00 -0.67 0.00 0.00 0.67 0.0039 0.00 0.00 0.00 0.00 0.00 0.0040 0.00 0.00 0.00 0.00 0.00 0.0041 0.00 -0.01 0.00 0.00 0.01 0.0042 0.00 0.67 0.00 0.00 -0.67 0.0043 0.00 -0.67 0.00 0.00 0.67 0.0044 0.00 0.80 0.00 0.00 -0.80 0.0045 0.00 0.00 0.00 0.00 0.00 0.0046 0.00 -1.60 0.00 0.00 1.60 0.0047 0.00 0.67 0.00 0.00 -0.67 0.0048 0.00 -0.67 0.00 0.00 0.67 0.0049 0.00 -0.78 0.00 0.00 0.78 0.0050 0.00 0.00 0.00 0.00 0.00 0.0051 0.00 -0.80 0.00 0.00 0.80 0.0052 0.00 0.67 0.00 0.00 -0.67 0.0053 0.00 -0.67 0.00 0.00 0.67 0.0054 0.00 0.00 0.00 0.00 0.00 0.0055 0.00 0.01 0.00 0.00 -0.01 0.00--- 梁内力 ---梁号 M N V M N V振型参与质量系数:100.00%荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算 -------------------------------------------------------------------------------------钢柱 1截面类型= 15; 布置角度= 0; 计算长度：Lx= 12.20, Ly= 6.00; 长细比：λx= 76.6,λy= 37.7构件长度= 6.00; 计算长度系数: Ux= 2.03 Uy= 1.00抗震等级: 三级截面参数: B= 400, H= 400, T1= 10, T2= 10轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q345验算规范: 普钢规范GB50017-2003柱下端柱上端组合号 M N V M N V1 62.06 79.77 21.60 0.00 -69.19 0.912 65.09 66.43 22.11 0.00 -57.61 0.413 -91.71 80.34 -22.32 0.00 -69.76 8.244 -88.67 67.00 -21.82 0.00 -58.18 7.746 -15.17 66.71 -2.53 0.00 -57.89 2.537 -20.48 90.06 -3.41 0.00 -78.16 3.418 -38.36 154.08 -6.39 0.00 -143.50 6.399 -35.32 140.74 -5.89 0.00 -131.92 5.8910 -34.59 141.88 -5.76 0.00 -129.97 5.7611 -38.36 154.08 -6.39 0.00 -143.50 6.3912 -35.32 140.74 -5.89 0.00 -131.92 5.8913 -34.59 141.88 -5.76 0.00 -129.97 5.7614 -18.20 80.05 -3.03 0.00 -69.47 3.0315 -15.17 66.71 -2.53 0.00 -57.89 2.5316 -20.48 90.06 -3.41 0.00 -78.16 3.4117 29.95 79.88 11.75 0.00 -69.30 1.7618 32.99 66.54 12.25 0.00 -57.72 1.2619 -62.31 80.22 -14.61 0.00 -69.64 6.1620 -59.27 66.88 -14.10 0.00 -58.06 5.6521 9.80 153.91 8.39 0.00 -143.33 5.1222 12.83 140.56 8.89 0.00 -131.75 4.6123 -82.46 154.25 -17.97 0.00 -143.67 9.5224 -79.43 140.91 -17.46 0.00 -132.09 9.0125 9.80 153.91 8.39 0.00 -143.33 5.1226 12.83 140.56 8.89 0.00 -131.75 4.6127 -82.46 154.25 -17.97 0.00 -143.67 9.5228 -79.43 140.91 -17.46 0.00 -132.09 9.0129 29.95 79.88 11.75 0.00 -69.30 1.7630 32.99 66.54 12.25 0.00 -57.72 1.2631 -62.31 80.22 -14.61 0.00 -69.64 6.1632 -59.27 66.88 -14.10 0.00 -58.06 5.6533 62.06 79.77 21.60 0.00 -69.19 0.9134 65.09 66.43 22.11 0.00 -57.61 0.4135 -91.71 80.34 -22.32 0.00 -69.76 8.2436 -88.67 67.00 -21.82 0.00 -58.18 7.7437 47.95 131.58 19.25 0.00 -121.00 3.2638 50.99 118.24 19.75 0.00 -109.43 2.7639 -105.82 132.16 -24.68 0.00 -121.57 10.6040 -102.78 118.81 -24.17 0.00 -110.00 10.0941 47.95 131.58 19.25 0.00 -121.00 3.2642 50.99 118.24 19.75 0.00 -109.43 2.7643 -105.82 132.16 -24.68 0.00 -121.57 10.6044 -102.78 118.81 -24.17 0.00 -110.00 10.0945 62.06 79.77 21.60 0.00 -69.19 0.9146 65.09 66.43 22.11 0.00 -57.61 0.4147 -91.71 80.34 -22.32 0.00 -69.76 8.2448 -88.67 67.00 -21.82 0.00 -58.18 7.7450 19.28 66.03 3.21 0.00 -57.22 -3.2151 -61.29 112.45 -10.22 0.00 -101.87 10.2252 -56.82 93.83 -9.47 0.00 -85.01 9.4753 -61.29 112.45 -10.22 0.00 -101.87 10.2254 -56.82 93.83 -9.47 0.00 -85.01 9.4755 16.25 79.38 2.71 0.00 -68.80 -2.7156 19.28 66.03 3.21 0.00 -57.22 -3.21强度计算最大应力对应组合号: 39, M= -105.82, N= 132.16, M= 0.00, N= -121.57强度计算最大应力 (N/mm*mm) = 69.89强度计算最大应力比 = 0.225平面内稳定计算最大应力 (N/mm*mm) = 66.12平面内稳定计算最大应力比 = 0.213平面外稳定计算最大应力 (N/mm*mm) = 47.11平面外稳定计算最大应力比 = 0.152腹板容许高厚比计算对应组合号: 49, M= 16.25, N= 79.38, M= 0.00, N= -68.80GB50017腹板容许高厚比 [H0/TW] = 48.86GB50011腹板容许高厚比 [H0/TW] = 31.36翼缘容许宽厚比 [B/T] = 31.36强度计算最大应力 < f= 310.00平面内稳定计算最大应力 < f= 310.00平面外稳定计算最大应力 < f= 310.00腹板高厚比 H0/TW= 38.00 > [H0/TW]= 31.36 *****(注：高厚比超出GB50011规定，不考虑有效截面计算)翼缘宽厚比 B/T = 38.00 > [B/T]= 31.36 *****压杆,平面内长细比λ= 77. ≤ [λ]= 82压杆,平面外长细比λ= 38. ≤ [λ]= 82构件重量 (Kg)= 734.76--------------------------------------------------------------------------------钢柱 2截面类型= 15; 布置角度= 0; 计算长度：Lx= 12.20, Ly= 6.00; 长细比：λx= 76.6,λy= 37.7构件长度= 6.00; 计算长度系数: Ux= 2.03 Uy= 1.00抗震等级: 三级截面参数: B= 400, H= 400, T1= 10, T2= 10轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q345验算规范: 普钢规范GB50017-2003柱下端柱上端组合号 M N V M N V1 91.76 80.34 22.35 0.00 -69.76 -8.242 88.73 67.00 21.84 0.00 -58.18 -7.733 -62.05 79.77 -21.61 0.00 -69.19 -0.924 -65.08 66.42 -22.11 0.00 -57.61 -0.425 38.36 154.08 6.39 0.00 -143.50 -6.396 35.33 140.73 5.89 0.00 -131.92 -5.897 34.59 141.88 5.77 0.00 -129.97 -5.778 18.21 80.05 3.03 0.00 -69.47 -3.039 15.17 66.71 2.53 0.00 -57.89 -2.5310 20.48 90.06 3.41 0.00 -78.16 -3.4111 38.36 154.08 6.39 0.00 -143.50 -6.3912 35.33 140.73 5.89 0.00 -131.92 -5.8913 34.59 141.88 5.77 0.00 -129.97 -5.7714 18.21 80.05 3.03 0.00 -69.47 -3.0315 15.17 66.71 2.53 0.00 -57.89 -2.5316 20.48 90.06 3.41 0.00 -78.16 -3.4117 82.50 154.25 17.98 0.00 -143.67 -9.5218 79.46 140.91 17.48 0.00 -132.09 -9.0119 -9.79 153.90 -8.39 0.00 -143.32 -5.1320 -12.82 140.56 -8.90 0.00 -131.75 -4.6221 62.34 80.22 14.62 0.00 -69.64 -6.1622 59.30 66.88 14.12 0.00 -58.06 -5.6523 -29.94 79.88 -11.75 0.00 -69.30 -1.7724 -32.98 66.54 -12.26 0.00 -57.72 -1.2625 82.50 154.25 17.98 0.00 -143.67 -9.5226 79.46 140.91 17.48 0.00 -132.09 -9.0127 -9.79 153.90 -8.39 0.00 -143.32 -5.1328 -12.82 140.56 -8.90 0.00 -131.75 -4.6229 62.34 80.22 14.62 0.00 -69.64 -6.1630 59.30 66.88 14.12 0.00 -58.06 -5.6531 -29.94 79.88 -11.75 0.00 -69.30 -1.7732 -32.98 66.54 -12.26 0.00 -57.72 -1.2633 105.87 132.15 24.70 0.00 -121.57 -10.5934 102.84 118.81 24.20 0.00 -110.00 -10.0835 -47.94 131.58 -19.25 0.00 -121.00 -3.2836 -50.97 118.24 -19.76 0.00 -109.42 -2.7737 91.76 80.34 22.35 0.00 -69.76 -8.2438 88.73 67.00 21.84 0.00 -58.18 -7.73。
