阳台构造做法2014.6.6

扶手与墙体的连接
• • • • • • • •
3、阳台排水 阳台的排水有两种方法：水落管排水和外排水。 ①阳台地面应低于室内地面30～50mm。 ②栏杆下一侧或两侧设排水孔，地面作坡，将水导向排水孔。 ③孔内埋设ф 40镀锌钢管或塑料管，并向外伸出≮80mm 现在不推荐用，建议有组织排水 （水舌排水） ④高层建筑应将排水管直接通入落水管中 不污染墙面，可回收中水系统 （落水管排水）
阳台杆垂直间距
（2）栏杆形式 • 按形式有实体栏板、透空栏杆和混合式。 • 按使用材料不同可分为金属栏杆、钢筋混凝土栏杆、砖 砌栏杆、玻璃栏杆和其它材料栏板等。 （3）阳台扶手 • 阳台扶手有金属和钢筋混凝土两种。 • 金属扶手一般为钢管与金属栏杆焊接。 • 钢筋混凝土扶手直接用作栏杆压顶，宽度有120mm、 160mm、180mm等。
二、阳台的细部构造 1.阳台栏杆与扶手 （1）高度 栏杆应以坚固、耐久的材料制作，并能承受荷载规范规 定的水平荷载。 临空高度在24m以下时，栏杆高度不应低于1050mm，临空 高度在24m及24m以上（包括中高层住宅）时，栏杆高度 不应低于1100mm，但不宜超过1200mm。 住宅、托儿所、幼儿园、中小学及儿童专用活动场所以 及其它允许儿童的公共建筑的栏杆，其垂直杆件净间距 不应大于110mm，栏杆应采用不易攀爬的构造。
雨篷排水构造



习题 1、简述阳台栏杆与扶手的设计要求。 2、简述雨篷的作用和类型。 3、请观察身边的建筑，对照所学内容说明墙面和地面的 装修类型，并简要描述。
第三章 风景园林建筑构造
第四节 楼地层及阳台雨棚
3.4.5 阳台
• 阳台是连接室内的室外平台，给居住在建筑里的人们提 供一个舒适的室外活动空间，是多层住宅、高层住宅和 旅馆等建筑中不可缺少的一部分。

2.3 阳台、雨篷等部件的基本构造
阳台件生成示意图
阳台与雨篷的挑梁结构
左图:阳台做法1 右图:构件生成示意图
左图:阳台做法2 右图:构件生成示意图
雨蓬的挑梁结构 通过翻梁以求得板底平整
挑梁与挑板的阳台比较
左图:挑梁结构 右图:挑板结构
雨篷
钢筋混凝土悬挑雨篷（梁上翻）
墙体与周边构件的拉结
合适的高厚比
避免成为承重的构件
混合结构建筑墙体的抗震措施
圈梁设置部位和要求
转角处构造柱
构造柱不设独立基础
纵横墙交接处构造柱
构造柱与砖墙拉结
圈梁与构造柱整浇
脱模后的圈梁、构造柱
砌体墙的洞口处理
常用过梁形式
平拱砖过梁
半圆砖拱
钢筋砖过梁
钢筋混凝土过梁
洞口下方窗台构造
3.4 非承重外墙板及幕墙的基本构造
单一材料外墙板
轻质混凝土外墙挂板
上海金贸大厦复合型外墙板
不同材料面板的幕墙
玻璃幕墙与石材幕墙
金属幕墙
支撑杆件、稳定系统及小型连接件
有框式幕墙
明框式玻璃幕墙 半隐框玻璃及铝板幕墙 隐框式玻璃幕墙
正在安装幕墙的建筑
现场组装式幕墙实例
组装小单元式有框幕墙
GRC板安装示意一
安装时,先用粘结剂固定顶部, 用临时木楔来固定底部,待粘 结剂干后,去掉木楔,用细石 混凝土灌缝
GRC板安装示意二
安装时,先固定顶部和底部的连接件, 随后安装板材,调节连接件的高度
屏风式隔断
隔墙和隔断两者的区别： 1、隔墙高度是到顶的；而隔断高度可到顶或不
到顶
2、隔墙在很大程度上限定空间；而隔断限定空 间的程度弱 3、隔墙在一定程度上隔声、阻隔视线；而隔断 可有一定的空透性、视线交流

在砌体栏板的转角处设170mm×170mm现浇混凝土柱，主筋4φ6，箍筋φ6＠250。
3.砌体栏板
图7-5 砌体栏板构造
返回
四、阳台隔板
隔板通常用预制钢筋混凝土栏板, C20细石混凝土,板厚=50mm。 隔板高=阳台净高。 隔板宽度=阳台净宽。 隔板：双向配筋φ6＠150，阳台隔板上方设2φ8吊钩 阳台隔板与阳台板、墙体及栏杆扶手（现浇带）的连接方法： 将阳台隔板的预埋件与阳台板的预埋件、砌入墙内的预埋件及栏板扶手的预埋件埋焊接在一起。 见下页图
图7-6 阳台排水方式及排水口构造
第二节 雨篷
雨篷 是建筑入口处和顶层阳台上部用以遮挡雨水，保护外门免受雨水侵蚀而设的水平构件。 雨篷为悬臂构件，要防倾覆，保证雨篷梁上有足够的压重 。 雨篷板与入口过梁现浇在一起，出挑长度以1∼1.5m较为经济。 雨篷出挑长度较大时,一般做成挑梁式, 为使底面平整,可将挑梁上翻，形成上反梁。 见下页图
2.钢筋混凝土栏板
预制钢筋混凝土栏板扶手
1
现浇混凝土扶手，C20细石混凝土，宽度=150mm或170mm，厚度=50mm ，配通长2φ12或3φ12，分布筋φ6＠150，钢筋能通过铁件与砌入墙内预埋铁件焊接在一起。 封闭阳台预制钢筋混凝土栏板
2
内侧需设保温层，常用的做法：在栏板内侧粘贴50mm厚炉渣混凝土聚苯复合保温板，底层阳台的阳台板板底应粘贴相同材料的保温板，封闭阳台的扶手预留安装窗户预埋件。
图7-3金属栏杆的形式和构造
返回
钢筋混凝土栏板按施工方式为预制和现浇两种。
预制钢筋混凝土栏板 厚度一般为30mm,宽度为600mm，也可以根据具体情况调整。材料为C20细石混凝土，双向配筋φ6＠150。
预制钢筋混凝土栏板与阳台板的连接有两种做法： 钢筋砼栏板中的钢筋与阳台板预留钢筋焊接在一起。 栏板预留铁件与阳台板预留铁件焊接在一起。

案例四：绿色建筑理念下阳台结构优化设计
利用阳台空间进行立体绿化，提高建筑生态性能。
阳台结构采用可再生材料，降低环境负荷。
节能型阳台设计，有效调节室内温度和通风。
融入智能家居系统，实现阳台的智能化管理。
THANKS。
铝合金
轻便耐用，抗腐蚀性强，易于维护。适用 于室外阳台，特别是多雨或潮湿气候地区 。
塑料
轻便，价格实惠，但强度和耐久性相对较 差。适用于临时性或装饰性阳台。
钢材
强度高，稳定性好，但容易生锈。需要经 过防锈处理，适用于大型阳台或承重要求 较高的场合。
施工流程梳理与优化建议
01 施工准备
02 加工制作
智能化控制系统，自动调节阳 台遮阳、通风等功能。
强调景观设计，提升商业价值 及顾客体验。
案例三：历史文化街区中传统阳台保护修复
遵循历史建筑保护原则，修复传统阳 台风貌。
采用传统材料与工艺，保持阳台的历 史韵味。
增设安全防护设施，确保历史阳台的 使用安全。
结合现代技术，提升传统阳台的舒适 性和实用性。
制定加固方案
根据具体情况，选择合适的加固方法 和材料，制定详细的加固方案。
施工图纸设计
根据加固方案，绘制详细的施工图纸 ，指导施工人员进行加固改造。
验收与监测
加固改造完成后，进行验收和监测， 确保加固效果符合要求。
预防措施和长期管理建议
定期检查
维护保养
定期对阳台进行检查，及时发现并处理潜 在的安全隐患。
根据阳台的结构形式和现场条件，选择合适的施工方法，如现浇 法、预制装配法等。
质量控制与验收
加强施工过程中的质量控制和验收工作，确保阳台结构的安全性 和稳定性。
抗震性能考虑及优化措施

8.5 阳台及雨篷
阳
一、阳台的类型
按阳台平面与建筑物外墙的相对关系可 分为凸阳台、凹阳台、半凹凸阳台等。
台
阳台的结构布置 悬挑板式 （现浇）
悬挑板式（预制）
悬挑倒槽形板式 （预制）
挑梁式
搁板式 （预制）
阳台的构造 （1）栏杆和扶手构造
（2）阳台栏板保温构造
（3）阳台底板保温构造
（4）阳台排水构造
布置作业及预习提示
• 知识复习：
• 阳台有哪些类型? 阳台板的结构布置形式有 哪些? • 阳台栏杆有哪些形式? 各有何特点?
• 能力训练：绘图表示阳台的排水构造。 • 预习：楼梯构造
85阳台的结构布置悬挑板式现浇悬挑板式预制搁板式预制阳台的构造1栏杆和扶手构造2阳台栏板保温构造3阳台底板保温构造4阳台排水构造筑物入口处和顶层阳台上部用以遮挡雨水保护外门免受雨水侵蚀和人们进出时不被滴水淋湿及空中落物砸伤的水平构件

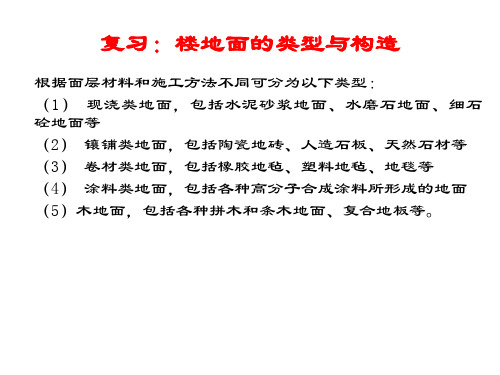

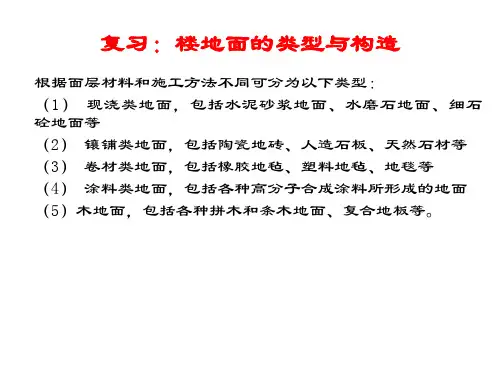

复习：楼地面的类型构造
根据面层材料和施工方法不同可分为以下类型： （1） 现浇类地面，包括水泥砂浆地面、水磨石地面、细石 砼地面等 （2） 镶铺类地面，包括陶瓷地砖、人造石板、天然石材等 （3） 卷材类地面，包括橡胶地毡、塑料地毡、地毯等 （4） 涂料类地面，包括各种高分子合成涂料所形成的地面 （5）木地面，包括各种拼木和条木地面、复合地板等。
雨
雨蓬是建 筑物入口处和顶层 阳台上部用以遮挡 雨水、保护外门免 受雨水侵蚀和人们 进出时不被滴水淋 湿及空中落物砸伤 的水平构件。
蓬
悬挑式雨蓬
立柱式雨蓬
教学小节
• 1．阳台有凸阳台、凹阳台与半凸半凹阳台 几种形式。其构造主要包括栏杆、栏板、 扶手以及阳台的排水等部分的细部处理。 • 2．雨篷有板式和梁板式两种。构造重点在 板面和雨蓬与墙体的防水处理。

根据设计要求选择阳台材料，并做好准
施工前的测量和标志
2
备工作。
进行阳台施工前的测量和标志，确保精
确度和准确性。
3
固定支撑结构
安装和固定阳台的支撑结构，确保稳定
安装隔断和栏杆
4
性和安全性。
根据设计要求安装阳台的隔断和栏杆，
提供功能和美观。
5
防水及装饰
进行阳台的防水处理，并进行装饰，提 升美观度。
阳台的维护保养
1 日常清洁
定期清洁阳台，保持整洁 和舒适。
2 防腐处理
定期进行防腐处理，延长 阳台的使用寿命。
3 维修和翻新
及时修复阳台的损坏，并 进行翻新，保持美观度。
结语
阳台作为建筑的功能性和美学的结合体，需要综合考虑设计、结构、材料和 施工技术。阳台的使用寿命和美观度需要定期进行维护保养。
2 安全性和美观性
阳台设计要考虑安全性和 美观性的平衡，确保功能 和舒适度。 风格和环境相统一，营造 和谐的空间氛围。
阳台的结构形式
平台式阳台
平坦的阳台，通常与建筑立面平行。
凸窗式阳台
突出在建筑立面之外的窗台空间，提供额外的 空间感。
波形阳台
曲线形状的阳台，增加空间层次感和流线性。
《阳台的建筑构造》PPT 课件
阳台的建筑构造探索阳台的定义、作用、设计原则、结构形式、材料选择、 施工技术和维护保养等方面的知识，为建筑师和设计师提供灵感和指导。
概述
阳台是建筑的一部分，位于室内与室外的过渡空间，具有多种作用和种类。
阳台的设计原则
1 水平面和立面
阳台的平面和立面设计应 与整体建筑相协调，创造 统一的视觉效果。
引进式阳台
在室内面积引进室外阳台，扩展室内空间。

8 楼地层构造
空铺木地板构造要点： 用于房屋底层； 由木龙骨(搁栅)、剪刀撑、
压沿木、垫木、地垄墙、单 层或双层木板组成； 砖檐及地垄墙上铺垫木和防 潮油毡； 木板背面防潮处理； 组织架空层通风——在地垄 墙和外墙上预120×120mm 通风洞口，并加设铸铁篦 子。 双层木板的板和面板相互交 错45°～90°。
8 楼地层构造
1. 整体地面 水泥砂浆地面 地面做法： 10厚1:2 水泥砂浆面 15厚1:3 水泥砂打底 80厚C10混凝土 素土夯实
面层构造
楼面做法： 10厚1:2 水泥砂浆面 15厚1:3 水泥砂打底 钢筋混凝土楼板 顶棚抹灰
8 楼地层构造
▪ 1. 整体地面 ▪水磨石地面
8 楼地层构造
轻钢龙骨吊顶(U形系列)
顶棚构造
8 楼地层构造
轻钢龙骨吊顶(U形系列) 吊杆：Φ8～ Φ10钢筋与钢筋混凝 土预埋铁件焊接或挂接，吊 杆间距900～1200 主龙骨 次龙骨 横撑龙骨 罩面板(胶合板、石膏板、金属扣板等) 板与龙骨连接方式：粘贴、螺钉、卡口
顶棚构造
第七章 楼地层构造
面层构造
8 楼地层构造
实铺木地构造要点：
底层实铺木地板 (从上至下) 50×70mm木搁栅，间距 400mm，搁栅之间装设 50×50mm横撑，间距 800mm 60厚细石混凝土预埋Ω形铁 件，间距400mm 一毡二油或水乳化沥青一布 二涂防潮层 40厚细石混凝土刷冷底子油 100厚3:7灰土 素土夯实
第七章 楼地层构造
楼地面面层构造
▪根据面层材料不同分为: 1. 整体楼地面——水泥砂浆楼地面 水磨石楼地面 细石混凝土楼地面 2. 块料楼地面——陶瓷地砖楼地面 预制水磨石楼地面 大理石楼地面、花岗岩楼地面 3. 木地板 ——空铺木地板 实铺木地板 4. 粘贴楼地面——卷材：塑料地板、地毯 5. 涂料楼地面——水泥砂浆楼地面或混凝土楼地面上加涂层，改善表面性能

（2）方钢的截面为20mm×20mm，扁钢的截面为4mm×50mm （3）金属栏杆与阳台板的连接有两种方法：
1）在阳台板上预留孔槽，将栏杆立柱插入，用细石混凝土浇 灌。 2）在阳台板上预埋钢板或钢筋，将栏杆与钢筋焊接。 见下页图
10
图7-3金属栏杆的形式和构造
返回
2.钢筋混凝土栏板
钢筋混凝土栏板按施工方式为预制和现浇两种。 （1）预制钢筋混凝土栏板
➢ 当雨篷的面积较大时,雨篷的防水可采用卷材等防水材 料,防水材料应顺墙上卷至少200mm，需做好排水方向 、雨水口位置。
➢ 雨篷抹面厚度超过30mm时，须在混凝土内预留50mm长 镀锌铁钉，打弯后缠绕24号镀锌铁丝，或挂钢板网分 层抹灰。
➢ 雨篷板底一般抹混合砂浆刷白色涂料。
23
雨篷的装饰
➢ 雨篷可设计成各类造型。 ➢ 雨篷底面可将照明、吊顶、
第七章 阳台和雨篷
第一节 阳台 第二节 雨篷
第一节
一、阳台的分类 二、阳台的承重构件 三、栏杆和栏板 四、阳台隔板 五、阳台排水
阳台
返回本章 2
一、阳台的分类
（一）按与外墙的关系 挑阳台 凹阳台 半凹半挑阳台 （二）按是否封闭
封闭阳台
非封闭阳台
（三）按施工方法
现浇式钢混凝土阳台
预制钢筋混凝土阳台
现浇板带宽度：屋面现浇板带宽≥2.0L，楼面现浇板带宽≥1.5L
传力途径：荷载—阳台板—墙体。 (2)阳台板无法与楼板整浇到一起，增加过梁长度。过梁、过梁上 墙体、 过梁上楼板重量构成阳台板压重。 (3)在过梁两边墙体上设卧梁（拖梁），卧梁与过梁整浇到一起， 提高阳台板稳定性。
返7 回
3.挑梁式
(1)由横墙或纵墙向外做挑梁，阳台板支撑在挑梁上。 (2)荷载—阳台板—挑梁—墙体。 (3) 挑 梁 伸 入 墙 体 长 度 ： 屋 面 处 挑 梁 挑 梁 伸 入 墙 体

图7-1 阳台的类型
返回
二、阳台的承重构件
1. 搁板式 2. 挑板式 3. 挑梁式
图7 - 2 阳台的承重 构件
返回
1.搁板式
适用于凹阳台， 适用于凹阳台，将阳台板支撑于两侧突出的墙上 ， 阳台板可现浇也可预制， 阳台板可现浇也可预制 ， 一般与楼板施工方法一 致
返回
2.挑板式 2.挑板式
现浇板外挑做阳台板 (1)阳台板与房间内的现浇板或现浇板带整浇到一起， (1)阳台板与房间内的现浇板或现浇板带整浇到一起，楼板重量构 阳台板与房间内的现浇板或现浇板带整浇到一起 成阳台板的抗倾覆力矩。 成阳台板的抗倾覆力矩。 楼面现浇板带宽≥1.5 现浇板带宽度：屋面现浇板带宽≥2.0 现浇板带宽度：屋面现浇板带宽≥2.0L，楼面现浇板带宽≥1.5L 传力途径：荷载—阳台板 墙体。 阳台板—墙体 传力途径：荷载 阳台板 墙体。 (2)阳台板无法与楼板整浇到一起，增加过梁长度。过梁、 (2)阳台板无法与楼板整浇到一起，增加过梁长度。过梁、过梁上 阳台板无法与楼板整浇到一起 墙体、 过梁上楼板重量构成阳台板压重。 墙体、 过梁上楼板重量构成阳台板压重。 (3)在过梁两边墙体上设卧梁（拖梁），卧梁与过梁整浇到一起， (3)在过梁两边墙体上设卧梁（拖梁），卧梁与过梁整浇到一起， 在过梁两边墙体上设卧梁 ），卧梁与过梁整浇到一起 提高阳台板稳定性。 提高阳台板稳定性。
（3）预制钢筋混凝土栏板扶手 现浇混凝土扶手， 20细石混凝土 宽度=150mm 170mm 细石混凝土， mm或 mm， 现浇混凝土扶手 ， C20 细石混凝土 ， 宽度 = 150 mm 或 170 mm， 厚 50mm 配通长2 12或 12，分布筋φ 150， 度 = 50 mm ， 配通长 2 φ12 或 3 φ12， 分布筋 φ6＠150， 钢筋能 通过铁件与砌入墙内预埋铁件焊接在一起。 通过铁件与砌入墙内预埋铁件焊接在一起。 （4）封闭阳台预制钢筋混凝土栏板 内侧需设保温层， 常用的做法： 在栏板内侧粘贴50 mm厚炉渣 50mm 内侧需设保温层 ， 常用的做法 ： 在栏板内侧粘贴 50 mm 厚炉渣 混凝土聚苯复合保温板， 混凝土聚苯复合保温板 ， 底层阳台的阳台板板底应粘贴相同 材料的保温板，封闭阳台的扶手预留安装窗户预埋件。 材料的保温板，封闭阳台的扶手预留安装窗户预埋件。 见下页图

阳台的功能
晾晒功能
阳台是家庭晾晒衣物、被褥等物品的常用场所，方便 自然通风，节约能源。
休闲功能
阳台可以作为家庭成员休息、放松的场所，供人们欣 赏风景、呼吸新鲜空气。
扩展室内空间
通过合理设计，阳台可以成为室内空间的延伸，增加 使用面积。
阳台的分类
按结构形式分类
阳台可以分为悬挑式、嵌入式、转角 式等不同形式，根据建筑外观和功能 需求进行选择。
多用于低层住宅或别墅。
半嵌入式阳台
03
阳台板部分嵌入主体结构，部分悬挑出主体结构，这种结构多
用于高层住宅。
阳台的承重结构
梁板式阳台承重结构
组合式阳台承重结构
采用梁作为主要承重构件，阳台板通 过支座与梁连接。
采用梁、板、柱等组合而成的承重结 构，具有较好的承载能力和稳定性。
悬挑式阳台承重结构
采用悬挑的梁或板作为主要承重构件 ，阳台板通过支座与悬挑的梁或板连 接。
确保门窗密封性好，避免 冷空气进入室内。
窗帘使用
合理使用窗帘，夏季可遮 挡阳光板材料
水泥混凝土
用于阳台底面的主要承载层，具有高强度和耐久性。
防腐木
为了增加自然感和舒适度，部分阳台采用防腐木作为地板材料，但需注意维护 和保养。
阳台的栏杆材料
钢材
阳台的排水设计
地漏设计
合理设置地漏，确保阳台积水能够及时排出。
排水坡度
保证阳台地面有足够的排水坡度，使积水能够顺 畅流向地漏。
防水层设计
在阳台地面和墙面设置防水层，防止积水渗透进 室内。
阳台的保温设计
01
02
03
保温材料选择
选择合适的保温材料，如 聚苯乙烯泡沫、矿棉等， 对阳台进行保温处理。
