手把手教华为SDH配置流程
三、业务配置
• 区别： • 手工配置：不需要配置VC4服务层路径，直 接创建业务数据即可，VC4服务层路径将自 动生成。 • 路径创建：必须先创建VC4服务层路径，因 为业务需要承载在服务层路径上。而创建 VC4服务层路径，需要在源宿网元间两两站 间均要创建，根据光路容量，每个VC4通道 均有它的服务层路径。
二、如何创建保护子网
• 以T2000为例 • 主菜单“配置”---“保护子网” 点击 再在主菜单“保护子网”---“创建保护子网”--“选择需要创建的保护子网”即可。 • 维护保护子网 再在主菜单“保护子网”---“保护子网维护” 下进行查看检查即可。
三、业务配置
• 业务配置分2种方式：手工配置、路径配置。 • 手工配置：是指一个个单站进行网络配置，配置 入口：单站“网元管理器”---“配置”—“业务配 置”。从这可以选择“新建”按钮，或“新建 SNCP”按钮等。这里可以直接进行 VC12/VC3/VC4等级别颗粒业务配置。 • 路径配置：是指在图形化界面下，选择源宿网元， 即可指定时隙、路由等，在图形化下进行数据配 置方式。
一（2） 、连接线缆
• 网络拓扑是物理网络的逻辑显示。要让逻 辑的网元象物理网络一样连接起来，这时 就要对逻辑网元进行逻辑连纤。由于目前 所上设备均为OSN系列（智能化），支持 自动发现线缆功能。操作过程： • T2000主菜单“文件”---“线缆搜索”-选择 无连纤网元，进行线缆搜索，搜索后点击 “创建线缆”即可。 • 特点：方便，避免了人为连纤的错误。
一（3） 、单站配置
• 网管有网管的菜单，功能项等，注意针对 的都是全网设备，不针对单个设备。单个 设备是通过单个网元的网元管理器来操作。 • 单站配置全部在网元管理器中进行操作： • 操作项有： • 网元属性：设置网元名称 • 网元时间管理：设置网元时间与网管时间 同步，此项完成告警上报时间的准确性。

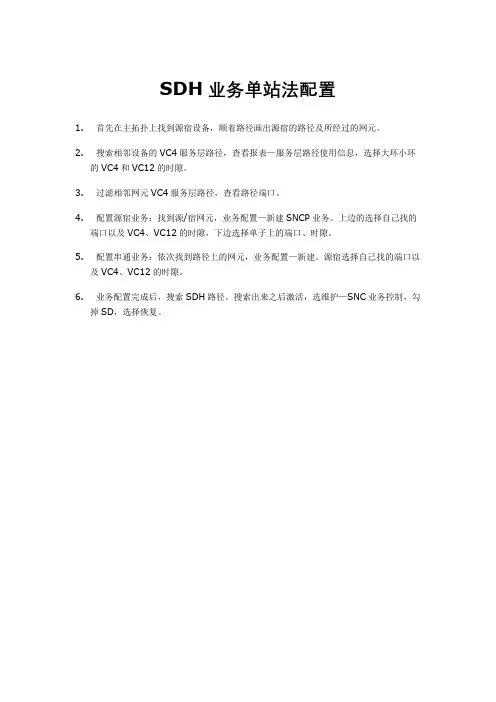

SDH业务单站法配置(未实际操作)
SDH业务单站法配置
1.首先在主拓扑上找到源宿设备，顺着路径画出源宿的路径及所经过的网元。
2.搜索相邻设备的VC4服务层路径，查看报表—服务层路径使用信息，选择大环小环的
VC4和VC12的时隙。
3.过滤相邻网元VC4服务层路径，查看路径端口。
4.配置源宿业务：找到源/宿网元，业务配置—新建SNCP业务。
上边的选择自己找的
端口以及VC4、VC12的时隙，下边选择单子上的端口、时隙。
5.配置串通业务：依次找到路径上的网元，业务配置—新建。
源宿选择自己找的端口以
及VC4、VC12的时隙。
6.业务配置完成后，搜索SDH路径。
搜索出来之后激活，选维护—SNC业务控制，勾
掉SD，选择恢复。
第1章 配置SDH业务
目录第1章配置SDH业务.............................................................................................................. 1-11.1 工程需求............................................................................................................................. 1-11.2 工程规划............................................................................................................................. 1-11.2.1 组网图...................................................................................................................... 1-21.2.2 IP地址分配图 .......................................................................................................... 1-21.2.3 各网元的单板信息 ................................................................................................... 1-21.2.4 纤缆连接关系表....................................................................................................... 1-51.2.5 时隙分配图 .............................................................................................................. 1-61.2.6 单板级保护信息....................................................................................................... 1-71.2.7 时钟跟踪图 .............................................................................................................. 1-71.2.8 公务图...................................................................................................................... 1-81.3 工程准备............................................................................................................................. 1-91.3.1 网元侧...................................................................................................................... 1-91.3.2 T2000侧.................................................................................................................. 1-91.3.3 文档检查.................................................................................................................. 1-91.4 步骤.................................................................................................................................... 1-91.4.1 登录T2000 ............................................................................................................ 1-101.4.2 以root网元用户创建网元...................................................................................... 1-111.4.3 创建网元用户......................................................................................................... 1-121.4.4 切换网元用户......................................................................................................... 1-131.4.5 创建单板................................................................................................................ 1-131.4.6 创建纤缆................................................................................................................ 1-141.4.7 创建拓扑子网......................................................................................................... 1-141.4.8 创建保护子网......................................................................................................... 1-151.4.9 配置时钟................................................................................................................ 1-171.4.10 创建SDH业务（使用路径功能）........................................................................ 1-191.4.11 创建SDH业务（使用单站功能）........................................................................ 1-201.4.12 查询单板级保护................................................................................................... 1-261.4.13 配置公务.............................................................................................................. 1-261.4.14 设置性能参数....................................................................................................... 1-271.4.15 设置告警参数....................................................................................................... 1-281.4.16 备份网元数据库................................................................................................... 1-28插图目录图1-1 工程信息-组网图.................................................................................................... 1-2图1-2 IP地址分配图 ........................................................................................................ 1-2图1-3 NE1的单板信息..................................................................................................... 1-3图1-4 NE2的单板信息..................................................................................................... 1-3图1-5 NE3的单板信息..................................................................................................... 1-4图1-6 NE4的单板信息..................................................................................................... 1-4图1-7 NE5的单板信息..................................................................................................... 1-5图1-8 工程信息-时隙分配图............................................................................................. 1-6图1-9 工程信息-时钟跟踪图............................................................................................. 1-7图1-10 工程信息-公务图.................................................................................................. 1-8表格目录表1-1 工程信息-纤缆连接关系表 ..................................................................................... 1-5表1-2 工程信息-单板级保护信息 ..................................................................................... 1-7表1-3 时钟源优先级别表.................................................................................................. 1-8表1-4 配置SDH业务简要步骤 ........................................................................................ 1-9第1章配置SDH业务本章举例介绍在T2000上完成OptiX OSN 9500产品SDH业务的配置过程，同时介绍相关的工程需求、工程信息。
SDH-EFGS业务配置概述
Ethernet
Private LAN
以太专网
RSTP
Rapid Spanning
Tree Protocol
快速生成树协议
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 4
缩略语清单
缩略语
EVPLn/E VPLAN
英文全名
Ethernet Virtual
TAG标识
如果确定对接设备发出的数据包一定带有VLAN Tag，则可以设置为Tag
aware模式；如果确定对接设备发出的数据包一定不带有VLAN Tag，则可以 设置为Access模式；如果不确定对接设备发出的数据包是否带有VLAN Tag， 则可以设置为Hybrid模式
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 2
课程目标
学习完此课程，您应能：
掌握EFGS单板的一些基本特性 掌握EFGS单板以太网业务配置注意事项 掌握EFGS单板以太网业务配置方法、步骤 过程
掌握以太网业务检测方法
HUAWEI TECHNOLOGIES CO., LTD.
Protocol
LAPS Link Access Procedure-SDH LCAS Link Capacity Adjustment Scheme SDH的链路接入 规程 链路容量调整规 程 LPT VPN Vitual Private Network Link State Pass Throught

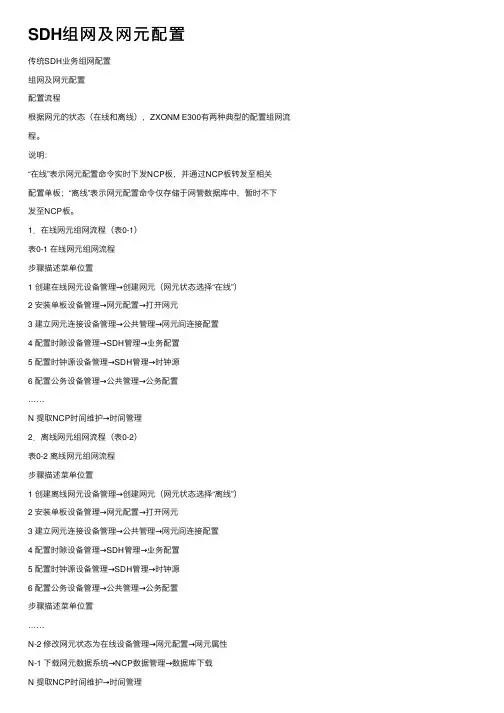

SDH组网及网元配置
SDH组⽹及⽹元配置传统SDH业务组⽹配置组⽹及⽹元配置配置流程根据⽹元的状态（在线和离线），ZXONM E300有两种典型的配置组⽹流程。
说明：“在线”表⽰⽹元配置命令实时下发NCP板，并通过NCP板转发⾄相关配置单板；“离线”表⽰⽹元配置命令仅存储于⽹管数据库中，暂时不下发⾄NCP板。
1．在线⽹元组⽹流程（表0-1）表0-1 在线⽹元组⽹流程步骤描述菜单位置1 创建在线⽹元设备管理→创建⽹元（⽹元状态选择“在线”）2 安装单板设备管理→⽹元配置→打开⽹元3 建⽴⽹元连接设备管理→公共管理→⽹元间连接配置4 配置时隙设备管理→SDH管理→业务配置5 配置时钟源设备管理→SDH管理→时钟源6 配置公务设备管理→公共管理→公务配置……N 提取NCP时间维护→时间管理2．离线⽹元组⽹流程（表0-2）表0-2 离线⽹元组⽹流程步骤描述菜单位置1 创建离线⽹元设备管理→创建⽹元（⽹元状态选择“离线”）2 安装单板设备管理→⽹元配置→打开⽹元3 建⽴⽹元连接设备管理→公共管理→⽹元间连接配置4 配置时隙设备管理→SDH管理→业务配置5 配置时钟源设备管理→SDH管理→时钟源6 配置公务设备管理→公共管理→公务配置步骤描述菜单位置……N-2 修改⽹元状态为在线设备管理→⽹元配置→⽹元属性N-1 下载⽹元数据系统→NCP数据管理→数据库下载N 提取NCP时间维护→时间管理说明：根据实际组⽹需要和设备类型，可能还需要在⽹管中进⾏其他配置。
1．如果⽹络需要复⽤段保护，应在时隙配置前进⾏复⽤段保护配置。
2．如果⽹络需要实现以太⽹业务或A TM业务，应进⾏以太⽹业务配置或A TM业务配置。
详细操作，请参见“错误！未找到引⽤源。
错误！未找到引⽤源。
”和“错误！未找到引⽤源。
错误！未找到引⽤源。
”。
3．如果设备有特殊配置要求，如ZXMP S330设备需要实现单板1:N保护，应通过⽹管［维护→诊断→1:N单板倒换设置］菜单项，进⾏相应的配置。
SDH基本配置流程1

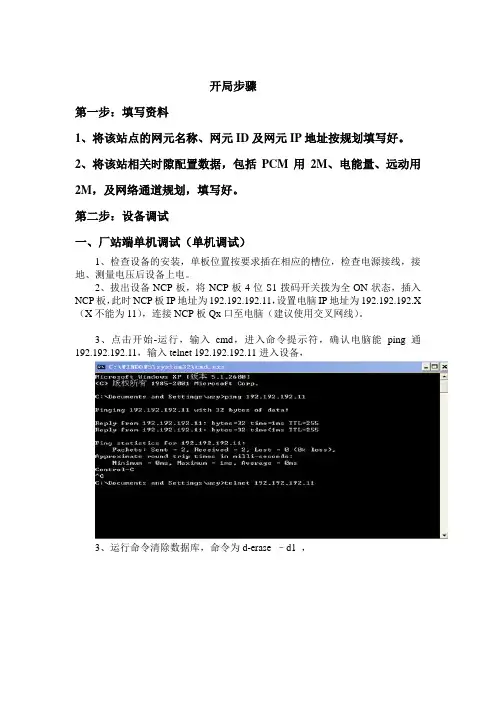

开局步骤第一步：填写资料1、将该站点的网元名称、网元ID及网元IP地址按规划填写好。
2、将该站相关时隙配置数据，包括PCM用2M、电能量、远动用2M，及网络通道规划，填写好。
第二步：设备调试一、厂站端单机调试（单机调试）1、检查设备的安装，单板位置按要求插在相应的槽位，检查电源接线，接地、测量电压后设备上电。
2、拔出设备NCP板，将NCP板4位S1拨码开关拨为全ON状态，插入NCP板，此时NCP板IP地址为192.192.192.11，设置电脑IP地址为192.192.192.X （X不能为11），连接NCP板Qx口至电脑（建议使用交叉网线）。
3、点击开始-运行，输入cmd，进入命令提示符，确认电脑能ping通192.192.192.11，输入telnet 192.192.192.11进入设备，3、运行命令清除数据库，命令为d-erase –d1 ，4清除完数据库后复位NCP板，输入命令d-reboot。
5、重新telne 192.192.192.11，6、运行d-cfgnet命令进入设备IP地址配置界面，依次输入网元IP地址、子网掩码、MAC地址，注意不同网元的MAC地址不可相同，建议这样设置：假设网元I P地址为193.1.1.18，则MAC设为93：1：1 。
7、将修改后的信息进行保存，按照提示输入Y，8、之后输入d-reboot复位NCP板，9、稍后退出，网络显示本地连接正常后拔下NCP板，将NCP的S1拨码开关还原（非全on状态），电脑地址设置为如下图：在ip地址一栏，最后一位一般要求小于18（18往后为设备内部通信用）。
二、网管操作部分：网管操作部分流程：操作人确认人完成情况1、打开网管，启动server及gui。
2、登录网管。
3、备份数据（修改前）。
4、填写该网元的相关数据规划表（ID、 IP 、名称及时隙）5、创建网元，按照规划填写网元的ID及IP地址、网元名称。
6、将网元添加到相应的网元组中及主副网管的权限分配。
SDH光传输设备网管软件系统
红色代表的是我 们实验室购置的
设备！
16/32 通道DWDM 光传输系统
华为传送网网元级综合网管系统
华为传送网网络级综合网管系统
Metro SDH产品概述
目前光网络SDH产品主要分为两大系列：Metro SDH产品和OSN产品， 其中Metro SDH产品在05年及之前一直为SDH产品的主流产品， OSN产品在06年以后逐渐成为SDH产品的主流产品。 目前，OptiX 2500+、Metro 1000和OSN 2000仍然是主流产品，其中 OptiX 2500+产品发货将逐步被OSN 3500替代。 Metro SDH产品为光网络的发展做出了重大的贡献，其在网上容量达 到40多万套，维护工作量仍然非常大。
设备特点
OptiX 155/622H 是华为根据城域网（MAN）现状和未来发展趋势， 开发的新一代光传输设备，它融SDH 、Ethernet、PDH 等技术为一 体，实现了在同一个平台上高效地传送语音和数据业务。
告警切除开关
OptiX 155/622H应用于城域网（MAN）中的接入层，可与OSN 9500、 OptiX 10G、OptiX OSN 2500、OptiX OSN 1500、OptiX Metro 30H设备在网络中的地位和应用
硬件构成
设备硬件介绍包括机盒、槽位分布、各类型单板和电源转换系统等。 机盒：机盒主要介绍设备的外形、外观以及重量等。 槽位分布：OptiX 155/622H 有7 个物理槽位用于安装各种单板。 单板类型：OptiX 155/622H 系统以交叉单元为核心，由SDH 接口单元、 PDH 接口单元、以太网接口单元、交叉单元、时钟单元、主控单元、 公务单元组成。
告警切除开关
指示灯

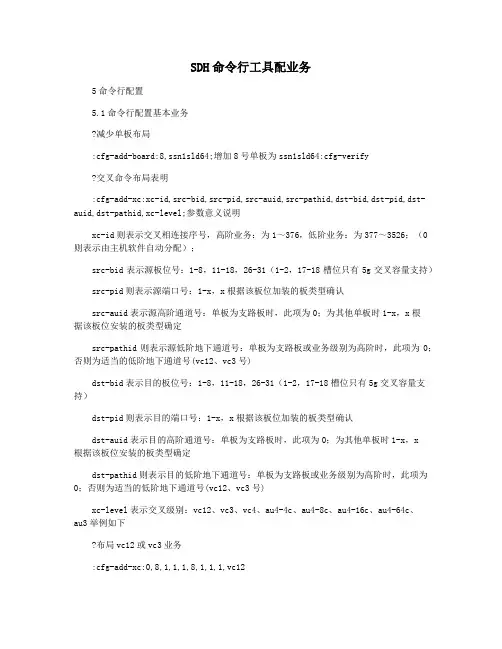

SDH命令行工具配业务
SDH命令行工具配业务5命令行配置5.1命令行配置基本业务减少单板布局:cfg-add-board:8,ssn1sld64;增加8号单板为ssn1sld64:cfg-verify交叉命令布局表明:cfg-add-xc:xc-id,src-bid,src-pid,src-auid,src-pathid,dst-bid,dst-pid,dst-auid,dst-pathid,xc-level;参数意义说明xc-id则表示交叉相连接序号，高阶业务：为1～376，低阶业务：为377～3526；（0则表示由主机软件自动分配）；src-bid表示源板位号：1-8，11-18，26-31（1-2，17-18槽位只有5g交叉容量支持）src-pid则表示源端口号：1-x，x根据该板位加装的板类型确认src-auid表示源高阶通道号：单板为支路板时，此项为0；为其他单板时1-x，x根据该板位安装的板类型确定src-pathid则表示源低阶地下通道号：单板为支路板或业务级别为高阶时，此项为0；否则为适当的低阶地下通道号(vc12、vc3号)dst-bid表示目的板位号：1-8，11-18，26-31（1-2，17-18槽位只有5g交叉容量支持）dst-pid则表示目的端口号：1-x，x根据该板位加装的板类型确认dst-auid表示目的高阶通道号：单板为支路板时，此项为0；为其他单板时1-x，x根据该板位安装的板类型确定dst-pathid则表示目的低阶地下通道号：单板为支路板或业务级别为高阶时，此项为0；否则为适当的低阶地下通道号(vc12、vc3号)xc-level表示交叉级别：vc12、vc3、vc4、au4-4c、au4-8c、au4-16c、au4-64c、au3举例如下布局vc12或vc3业务:cfg-add-xc:0,8,1,1,1,8,1,1,1,vc12:cfg-add-xc:0,8,2,1,1,8,1,1,1,vc12从8号单板的1号光口的第一个vc4的第一个低价通道到8号单板的2号光口的第一个vc4的第一个低价通道的双向vc12业务?配置vc4业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,vc4:cfg-add-xc:0,8,2,1,0,8,1,1,0,vc4从8号单板的1号光口的第一个vc4通道到8号单板的2号光口的第一个vc4通道的双向vc4业务，可以配置16个vc4业务每个光口布局au4-4c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-4c:cfg-add-xc:0,8,2,1,0,8,1,1,0,au4-4c从8号单板的1号光口的第一个au4-4c地下通道至8号单板的2号光口的第一个au4-4c地下通道的双向au4-4c业务，可以布局4个au4-4c业务每个光口配置au4-16c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-16c:cfg-add-xc:0,8,2,1,0,8,1,1,0,au4-16c从8号单板的1号光口的第一个au4-16c通道到8号单板的2号光口的第一个au4-16c通道的双向au4-16c业务，可以配置1个au4-16c业务每个光口?配置au4-64c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-64c:cfg-add-xc:0,8,2,1,0,8,1,1,0,au4-64c从8号单板的1号光口的第一个au4-64c通道到8号单板的2号光口的第一个au4-64c通道的双向au4-64c业务，可以配置1个au4-64c业务每个光口。
华为SDH设备业务配置的修改
华为SDH设备业务配置的修改当需要对已有的业务配置数据进行调整时，可以对其进行修改。
修改SDH业务可以通过U2000提供的修改功能或者删除后重新创建交叉连接的方式修改SDH业务。
前提条件用户具有“网元操作员”及以上的网管用户权限。
背景信息注意：该操作会使所修改的业务中断。
操作步骤1.在网元管理器中选择网元，单击“配置 > SDH业务配置”。
2.选择相应的业务，单击“显示 > 展开到单向”。
3.可选：若需要修改的业务处于激活状态，需要去激活。
选择需要修改的业务，单击“去激活”。
注意：去激活会中断业务。
4.在两次弹出的“确认”对话框中单击“确定”。
弹出“操作结果”对话框提示操作成功。
5.单击“关闭”。
6.交叉连接去激活后，可以采用7或8中的方式修改SDH业务。
说明：∙7中的方式可以修改某业务的源或者宿，但要求修改前和修改后在同一单板上。
∙当7中的方式不能满足修改时（比如把某条穿通的业务通过修改配置到本地），可以通过8中的方式是将原业务删除后重新创建交叉连接，从而达到修改的目的。
7.可选：通过右键菜单中的“修改”按钮进行修改。
a.选中需要修改的业务，单击右键，选择“修改”。
弹出“修改SDH业务”对话框。
b.修改“源VC4”或“宿VC4”，以及“源时隙范围”和“宿时隙范围”。
说明：该方法只能修改“源VC4”或者修改“宿VC4”，不可以同时修改源宿VC4。
c.单击“确定”。
弹出“操作结果”对话框提示操作成功。
d.单击“关闭”。
e.选中修改后的业务，单击“激活”。
f.单击“确定”。
弹出“操作结果”对话框。
g.单击“关闭”。
可选：通过删除该业务，然后重新创建SDH业务的方式进行修改。
.选中需要修改的业务，单击“删除”。
a.单击“确定”，弹出“操作结果”对话框提示操作成功。
b.单击“关闭”。
该业务已经被删除。
c.根据需要重新创建该业务。
删除SDH业务当已有的SDH业务不再适用时，可以将其删除。
前提条件用户具有“网元操作员”及以上的网管用户权限。
SDH业务配置的方法
目录第1章配置SDH业务 ........................................................................................ 错误!未定义书签。
工程需求......................................................................................................... 错误!未定义书签。
工程准备......................................................................................................... 错误!未定义书签。
网元侧..................................................................................................... 错误!未定义书签。
1.2.2 T2000侧.......................................................................................... 错误!未定义书签。
文档检查................................................................................................. 错误!未定义书签。
工程规划......................................................................................................... 错误!未定义书签。
1.3.1 SDH组网图..................................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5命令行配置5.1命令行配置基本业务●增加单板配置:cfg-add-board:8,SSN1SLD64;增加8号单板为SSN1SLD64:cfg-verify●交叉命令配置说明:cfg-add-xc:xc-id,src-bid,src-pid,src-auid,src-pathid,dst-bid,dst-pid ,dst-auid,dst-pathid,xc-level;参数意义说明xc-id表示交叉连接序号，高阶业务：为1～376，低阶业务：为377～3526；（0表示由主机软件自动分配）；src-bid表示源板位号：1-8，11-18，26-31（1-2，17-18槽位只有5G交叉容量支持）src-pid表示源端口号：1-X，X根据该板位安装的板类型确定src-auid表示源高阶通道号：单板为支路板时，此项为0；为其他单板时1-X，X根据该板位安装的板类型确定src-pathid表示源低阶通道号：单板为支路板或业务级别为高阶时，此项为0；否则为相应的低阶通道号(VC12、VC3号)dst-bid表示目的板位号：1-8，11-18，26-31（1-2，17-18槽位只有5G交叉容量支持）dst-pid表示目的端口号：1-X，X根据该板位安装的板类型确定dst-auid表示目的高阶通道号：单板为支路板时，此项为0；为其他单板时1-X，X根据该板位安装的板类型确定dst-pathid表示目的低阶通道号：单板为支路板或业务级别为高阶时，此项为0；否则为相应的低阶通道号(VC12、VC3号)xc-level表示交叉级别：vc12、vc3、vc4、au4-4c、au4-8c、au4-16c、au4-64c、au3举例如下●配置VC12或VC3业务:cfg-add-xc:0,8,1,1,1,8,1,1,1,vc12:cfg-add-xc:0,8,2,1,1,8,1,1,1,vc12从8号单板的1号光口的第一个VC4的第一个低价通道到8号单板的2号光口的第一个VC4的第一个低价通道的双向VC12业务●配置VC4业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,vc4:cfg-add-xc:0,8,2,1,0,8,1,1,0,vc4从8号单板的1号光口的第一个VC4通道到8号单板的2号光口的第一个VC4通道的双向VC4业务，可以配置16个vc4业务每个光口●配置au4-4c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-4c:cfg-add-xc:0,8,2,1,0,8,1,1,0, au4-4c从8号单板的1号光口的第一个au4-4c通道到8号单板的2号光口的第一个au4-4c通道的双向au4-4c业务，可以配置4个au4-4c业务每个光口●配置au4-16c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-16c:cfg-add-xc:0,8,2,1,0,8,1,1,0, au4-16c从8号单板的1号光口的第一个au4-16c通道到8号单板的2号光口的第一个au4-16c通道的双向au4-16c业务，可以配置1个au4-16c业务每个光口●配置au4-64c业务:cfg-add-xc:0,8,1,1,0,8,2,1,0,au4-64c:cfg-add-xc:0,8,2,1,0,8,1,1,0, au4-64c从8号单板的1号光口的第一个au4-64c通道到8号单板的2号光口的第一个au4-64c通道的双向au4-64c业务，可以配置1个au4-64c业务每个光口。
5.2命令行配置保护业务●1：N双端恢复线性复用段组网保护方式业务配置1：N双端恢复线性复用段组网、配置指南(组网图如下)：图21.1：N双端恢复线性复用段组网图例● A节点配置：//基本配置：:cfg-add-board:7&8&11&12,SSN1SLD64；//添加逻辑单板:cfg-add-xc:0,5,1,1,0,11,1,1,0,vc4；//在工作通道1上创建一条业务；//线性复用段的配置：:cfg-add-lmspg:1,1pn,3,rvt,biend; //创建保护组:1pn双端恢复式说明(1：保护组ID，取值1-12；1pn：保护模试，1pn,1:N保护，1j1:1+1保护；3：工作通道个数；这里有3个工作通道；rvt：恢复/非恢复：rvt/nrvt;biend:单端/双端：uniend/biend）:cfg-set-lmsattrib:1,30; //设置节点属性(1: 保护组ID; 30: 倒换恢复时间):cfg-set-lmsbdmap:1,0,7,1; //设置保护通道的物理映射说明（1: 保护组ID；0：保护通道；7：线路板板位号；1：复用段所映射的线路板光口号）:cfg-set-lmsbdmap:1,1,11,1; //设置工作保护通道的物理映射，1工作通道:cfg-set-lmsbdmap:1,2,12,1; //设置工作保护通道的物理映射，2工作通道:cfg-set-lmsbdmap:1,3,13,1; //设置工作保护通道的物理映射，3工作通道:cfg-verify; //配置校验。
● B节点配置:cfg-add-board:7&8&11&&12,SSN1SLD64;:cfg-add-xc:0,7,1,1,0,6,1,1,0,vc4:cfg-add-lmspg:1,1pn,3,rvt,biend:cfg-set-lmsattrib:1,30:cfg-set-lmsbdmap:1,0,13,1:cfg-set-lmsbdmap:1,1,4,1:cfg-set-lmsbdmap:1,2,5,1:cfg-set-lmsbdmap:1,3,11,1:cfg-verify1＋1线性复用段组网业务配置1+1 线性复用段组网、配置指南（组网图如下）：图22.1＋1线性复用段组网图例● A节点配置：:cfg-add-board:7&11&12,SSN1SLD64；:cfg-add-xc:0,7,1,1,0,12,1,1,0,vc4；//双发业务：工作通道上的。
:cfg-add-xc:0,7,1,1,0,11,1,1,0,vc4；//双发业务：保护通道上的。
:cfg-add-lmspg:1,1j1,1,rvt,biend ；(1+1双端恢复式)当为其他方式组网时只需要更改该行命令即可完成其他三种线性复用段组网的配置，可以参考括号内的配置命令行（:cfg-add-lmspg:1,1j1,1,norvt,biend；(1+1双端非恢复式)或:cfg-add-lmspg:1,1j1,1,rvt,uniend；(1+1单端恢复式)或:cfg-add-lmspg:1,1j1,1,norvt,uniend；(1+1单端非恢复式) ）。
:cfg-set-lmsattrib:1,30:cfg-set-lmsbdmap:1,0,11,1；//（映射保护通道物理板位）:cfg-set-lmsbdmap:1,1,12,1；//（映射工作通道物理板位）:cfg-verify● B节点配置：:cfg-add-board:8&11&12,SSN1SLD64:cfg-add-xc:0,12,1,1,0,11,1,1,0,vc4:cfg-add-xc:0,12,1,1,0,8,1,1,0,vc4:cfg-add-lmspg:1,1j1,1,rvt,biend ；//(1+1双端恢复式):cfg-set-lmsattrib:1, 30:cfg-set-lmsbdmap:1,0,8,1:cfg-set-lmsbdmap:1,1,11,1:cfg-verify二纤单向复用段环组网业务配置图23.二纤单向复用段环组网图例说明：从#1号节点的4号板上业务，组网配置注意点：1、关于线路板，对于同一区段，两个节点的线路板速率级别要一致（如图#1节点的8号板与#4节点的8号板）；单个节点的东西向线路板都是STM-4级别以上，要求速率一致且槽位要对耦。
在此我们所有站点的东西向单板都为SSN1SLD64单板，且所插槽位为对偶槽位（OSN 3500中的8号槽位和11号槽位为对偶槽位）。
2、关于高阶通道号，所有节点的东西向高阶通道号要一致。
3、关于东西向标定：站在圈外，面向组网，左西右东。
4、关于节点节点号：新协议要求对应即可，值小于16，对于旧协要求由西到东，连续增大，中间不能有间隔。
#1节点设置：#1:cfg-add-board:8&11,SSN1SLD64#1:cfg-add-xc:0,8,1,1,0,4,1,1,0,vc4#1:cfg-add-xc:0,4,1,1,0,11,1,1,0,vc4#1:cfg-add-rmspg:1,2funi; //创建保护组：二纤单向复用段环说明（1：保护组ID，1—12；2funi：保护组类型是二纤单向复用段环）#1:cfg-set-rmsattrib:1,1,4,2,30; //设置保护组属性说明（1：保护组ID；1：本地逻辑节点号；4：西向（W）逻辑节点号；2：东向（E）逻辑节点号；30：倒换恢复（WTR）时间）#1:cfg-set-rmsbdmap:1,w1,8,1,1&&4; //设置保护组物理板位映射（西向通道）说明（1：保护组ID；W1：西向通道映射；8：线路板板位号；1：线路板（这里是8号板）的光口号；1&&4：线路板高阶通道号。
）#1:cfg-set-rmsbdmap:1,e1,11,1,1&&4; //设置保护组物理板位映射（东向通道）说明（e1：东向通道映射）#1:cfg-verify#2号节点配置：#2:cfg-add-board:8&11,SSN1SLD64#2:cfg-add-xc:0,8,1,1,0,11,1,1,0,vc4#2:cfg-add-rmspg:1,2funi#2:cfg-set-rmsattrib:1,2,1,3,30#2:cfg-set-rmsbdmap:1,w1,8,1,1&&4#2:cfg-set-rmsbdmap:1,e1,11,1,1&&4#2:cfg-verify#3号节点配置：#3:cfg-add-board:8&11,SSN1SLD64#3:cfg-add-xc:0,11,1,1,0,8,1,1,0,vc4#3:cfg-add-rmspg:1,2funi#3:cfg-set-rmsattrib:1,3,2,4,30#3:cfg-set-rmsbdmap:1,w1,11,1,1&&4#3:cfg-set-rmsbdmap:1,e1,8,1,1&&4#3:cfg-verify#4号节点配置：#4:cfg-add-board:8&11,SSN1SLD64#4:cfg-add-xc:0,11,1,1,0,8,1,1,0,vc4#4:cfg-add-rmspg:1,2funi#4:cfg-set-rmsattrib:1,4,3,1,30#4:cfg-set-rmsbdmap:1,w1,11,1,1&&4#4:cfg-set-rmsbdmap:1,e1,8,1,1&&4#4:cfg-verify二纤双向复用段环保护组网业务配置二纤双向复用段环保护组网配置指南（组网图如下）：图24.二纤双向复用段环保护组网图例组网配置注意点：1、二纤双向环要求线路板速率级别在STM-4以上(假设我们的网中单板都为SSN1SLD64单板)。
