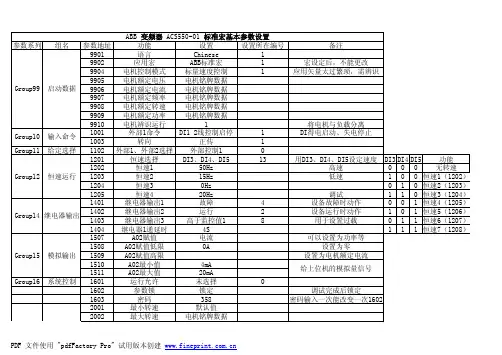

参数系列组名参数地址功能设置设置所在编号备注9901语言Chinese 19902应用宏ABB 标准宏1宏设定后，不能更改9904电机控制模式标量速度控制1应用矢量太过繁琐，需辨识9905电机额定电压电机铭牌数据9906电机额定电流电机铭牌数据9907电机额定频率电机铭牌数据9908电机额定转速电机铭牌数据9909电机额定功率电机铭牌数据9910电机辨识运行1将电机与负载分离1001外部1命令DI1 2线控制启停1DI 得电启动、失电停止1003转向正传1Group11给定选择1102外部1、外部2选择外部控制101201恒速选择DI3、DI4、DI513用DI3、DI4、DI5设定速度DI3DI4DI5功能1202恒速150Hz 高速000无转速1203恒速215Hz 低速100恒速1（1202）1204恒速30Hz 010恒速2（1203）1205恒速420Hz 调试110恒速3（1204）1401继电器输出1故障4设备故障时动作001恒速4（1205）1402继电器输出2运行2设备运行时动作101恒速5（1206）1403继电器输出3高于监控值18用于设置过载011恒速6（1207）1404继电器1通延时4S 111恒速7（1208）1507A02赋值电流可以设置为功率等1508A02赋值低限0A 设置为零1509A02赋值高限设置为电机额定电流1510A02最小值4mA1511A02最大值20mAGroup16系统控制1601运行允许未选择01602参数锁锁定调试完成后锁定1603密码358密码输入一次能改变一次16022001最小转速默认值2002最大转速电机铭牌数据启动数据给上位机的模拟量信号ABB 变频器 ACS550-01 标准宏基本参数设置输入命令恒速运行继电器输出模拟输出Group99Group10Group12Group14Group152003最大电流ACS550最大电流2005过压调节器选择关闭接制动电阻时选择关闭2006欠压调节器禁止02007最小频率0Hz 变频输出最小频率2008最大频率50Hz 2101启动功能自动启动12102停车功能自由停车12201加减速曲线选择未选择2202加速时间160S 2203减速时间140S 自由停车方式与减速时间无关Group30故障功能3003外部故障1DI663201监控1参数输出电流作为监控13203监控1高限电机保护电流经验1经验2经验3经验4ABB 变频器用作矢量控制时，如不接电机，会报超速报警，改为标量则无此问题。

空气预热器电机变频器参数设置代码恢复出厂设置请参照说明书！注：为了设备安全运行请不要随意修改内部参数。

运行过程中按上/下箭头即可查看变频器运行参数（频率、电流、转速、转矩），不需要动其他参数。

如需要查看最后故障查看参数0401然后对照故障代码即可（故障代码请参照说明书）。

如参数不小心修改,请把变频器恢复到出厂设置，然后按此表参数设置。

设置完毕请对照说明书要求及电动机参数，确认无误代码 功能描述 设置参数 参数含义 备注 9901 语言 1 中文 面板显示 9902 应用宏 2 三线宏 电机的控制方法 99043 标量9905 电机额定电压 380 按电机铭牌参数 9906 电机额定电流 28 按电机铭牌参数 9907 电机额定频率 50 按电机铭牌参数 9908 电机额定转速 1460 按电机铭牌参数 9909 电机额定功率 15 按电机铭牌参数 1001 外部输入指令 3 DI 1P,2P 启动方式 1003 转向 1 正向1201 恒速选择 10 DI 4，5 选择输入点的控制 1202 恒速1 50 空预器快速 如与高/低速反了可互换 1204 恒速2 25 空预器慢速 1401 继电器1输出 8 高于监控值1 1402 继电器2输出 2 主/辅电机运行运行 1403 继电器3输出 4 主/辅电机运行故障（报警）1508 电流下限 0 电动机电流下限 1509 电流上限 50 电动机电流上限 1510 4～20mA 4 电动机电流模拟输出下限1511 4～20mA 20 电动机电流模拟输出上限 2005 过压调节器 0 2101 起动功能 4 转矩提升 2102 停车功能 1 自由停车 2201 加减速曲线选择 0为选择2202 加速时间1 60 可自行调节 电动机加速时间 2203 减速时间1 40 可自行调节 电动机停止时间 2605 U/F1 线性 3201 监控器参数1 103 输出频率 3203 监控器1高限 490102 转速 电动机转速 变频器控制面板显示数据0103 输出频率 变频器输出频率 0104 电流 电动机电流 0105 转矩 电动机转矩 0401最后故障最后一次故障信息故障确认时查看后才可以重新启动。

实用文档之ABBACS550变频器参数设置案例ABBACS550变频器是一种先进的变频器，可用于控制各种类型的电动机，提供高效的能量转换和流程控制。

为了使变频器能够适应特定的应用需求，需要进行参数设置。

下面是一个ABBACS550变频器参数设置的实例。

首先，打开ABB ACS550变频器，并通过控制面板进入参数设置菜单。

可以通过按下“Menu”按钮进入主菜单，然后选择“Parameter Setting”选项进入参数设置菜单。

接下来，选择“Motor Parameters”选项进入电机参数设置菜单。

在这个菜单中，可以设置电机的各种参数，以便变频器能够更好地控制电机。

例如，可以设置电机的额定功率、额定电流和额定转速等参数。

在设置电机参数之前，需要准备一些相关电机的技术参数，比如额定功率、额定转速等。

这些参数可以在电机的相关文档中找到。

将这些参数输入到变频器的参数设置菜单中，并保存设置。

另外一个重要的参数是运行模式。

ABBACS550变频器支持多种运行模式，包括恒定转速、恒定扭矩和变化频率等。

根据实际应用需求选择运行模式，并将相关参数设置为合适的数值。

此外，还需要设置输入和输出参数。

输入参数包括电压和频率等参数，这些参数将用于变频器的控制和调节。

输出参数包括输出电流、输出功率和输出频率等参数，这些参数将用于电机的驱动和控制。

最后，可以根据需要设置一些附加功能和参数。

ABBACS550变频器提供了许多附加功能，比如过载保护、故障诊断和通信接口等。

可以根据实际应用需求选择和设置这些功能。

在完成参数设置后，保存设置并退出参数设置菜单。

重新启动变频器，使新的参数生效。

总结一下，ABBACS550变频器参数设置涉及到电机参数、运行模式、输入和输出参数以及附加功能等方面。

根据实际应用需求，合理设置这些参数可以使变频器能够更好地适应特定的应用场景。

通过参数设置，可以提高变频器和电机的工作效率，并实现更好的能量转换和流程控制。

ABBACS550、ACS510变频器调试参数表(modbus通讯)ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：__CE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY __（继电器输出）ACS550 / ACS510：6、Group15：__E __（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT __NS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION __（可选件）ASC55 / A0S510C:参数9 802面显示板CMMOP OR SELT说明通讯协议选择置设值1 省缺值否备注M DOUB。
