天花灯规格书

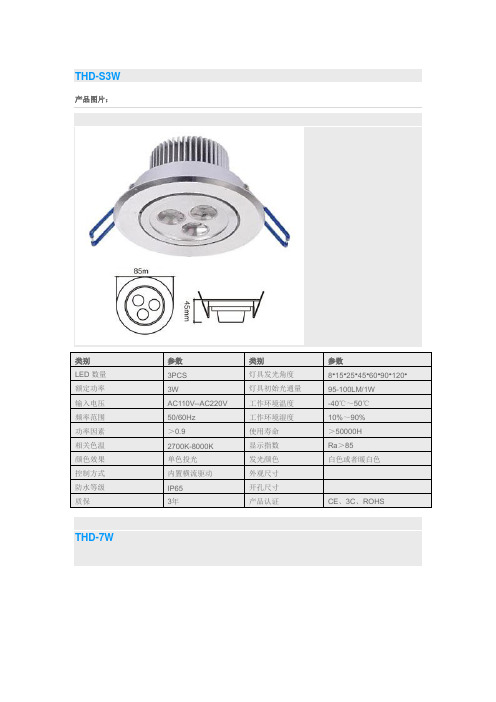

THD-S3W产品图片：类别参数类别参数LED数量3PCS 灯具发光角度8°15°25°45°60°90°120°额定功率3W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS THD-7W类别参数类别参数LED数量7PCS 灯具发光角度8°15°25°45°60°90°120°额定功率7W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS THD-14W产品图片：类别参数类别参数LED数量7X2PCS 灯具发光角度8°15°25°45°60°90°120°额定功率14W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS THD-6W产品图片：类别参数类别参数LED数量3X2PCS 灯具发光角度8°15°25°45°60°90°120°额定功率6W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS THD-9W产品图片：类别参数类别参数LED数量9PCS 灯具发光角度8°15°25°45°60°90°120°额定功率9W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS THD-7W产品图片：类别参数类别参数LED数量7PCS 灯具发光角度8°15°25°45°60°90°120°额定功率7W 灯具初始光通量95-100LM/1W输入电压AC110V--AC220V 工作环境温度-40℃～50℃频率范围50/60Hz 工作环境湿度10%～90%功率因素＞0.9 使用寿命＞50000H相关色温2700K-8000K 显示指数Ra＞85颜色效果单色投光发光颜色白色或者暖白色控制方式内置横流驱动外观尺寸防水等级IP65 开孔尺寸质保3年产品认证CE、3C、ROHS。

目录安全信息 (2)灯具简介 (5)灯泡更换 (7)接线简介 (8)电源 (11)控制连接 (13)物理安装 (14)控制面板 (16)通道表 (20)维护指南 (23)十分感谢您购买欧玛产品，在您使用我们的产品之前，请您仔细阅读并充分了解本册所录的全部安全指示，以避免可能造成身体伤害、财产损失或产品受损的潜在危险。

欧玛灯光不承担未按该说明书指示操作而造成的任何直接损失和关联损失。

本说明书安全信息符号危险！指会导致严重伤害直至死亡的事项危险！指安装及维修前先阅读说明书危险！高压危险,指预防接触致人死命的电击警告！注意防火警告！不要接触热的表面，谨防烫伤警告！谨防辐射伤害眼睛，请戴好护目罩警告！谨防伤手，请戴好防护手套本产品有致严重伤害或致死的电击、燃烧、灯泡爆炸、坠落的危险安装、通电、检修本产品前请阅读本说明书如下的安全措施，并遵循灯体丝印的安全信息安全信息警告：安装、通电及维修本产品前，请先阅读本章节的安全信息部分警告：本产品仅供专业使用，禁止家庭使用如有任何有关安全操作的疑问，请拨打欧玛全国服务热线400-690-2226或************电击保护◆在打开或更换任何盖子或部件（灯泡和保险）,或者灯具不使用时，请断开外部电源◆确保设备可靠并使用带过载及接地保护的与灯具电压频率匹配的ＡＣ电源◆使用额定负载5Ａ以上的三芯电源电缆◆使用前，确保电缆处于正常状态且适合于所连设备的电流量◆当发现电源线缆或插头损坏，灯具被淋湿或电源部分有明显的过热时，请立即断开电源◆勿暴露本产品于雨中或潮湿空气中◆确保设备可靠接地灯泡安全◆长时间暴露于未加遮挡的放电泡产生的紫外线前会造成眼睛和皮肤的灼伤，请勿直视出光口，请勿直视点着的灯泡◆外壳、挡光板、镜头、保护屏或隔热片损坏的灯具,请勿使用◆灯具上保护屏、透镜或紫外线屏如果产生可见的损坏，即损坏到失效程度，如产生裂缝或深痕时，应更换◆灯具应只能与完整地带有保护罩使用◆热的放电泡有很强的气压，可能毫无征兆的出现爆炸现象因此，维修灯体内部或操作灯泡时，须戴上护目镜和手套并保证灯具充分冷却◆切勿使其残缺、损毁或有任何其它缺陷的灯泡，灯泡收到损坏或变形，应更换◆监测灯泡的使用时间和光衰情况，在本规格书或灯泡厂商额定的灯泡使用寿命前更换灯泡◆安装的灯泡要符合相关的安规要求◆如果灯泡的石英球体破裂，会释放出少量水银和毒气，如果位于狭小的空间，请尽快撤离并彻底的对此空间通风,收集破裂的灯泡时应戴上防护手套，灯泡报废时勿随意丢弃，应将这些有毒有害的危险品送到专门的处理机构预防烫伤和火灾◆使用过程中灯具的外表温度可能会比较高，避免接触到人体或其它物体，搬运前请让灯具冷却充分◆保证可燃材料（如：织物，木头，纸张等）远离灯具至少0.2米，易燃物品尽量远离本设备，保证进出风口至少有0.1米的空间◆不要直接照射12米范围内的表面◆白天时遮住镜头或转动镜头方向以免太阳光直射到镜头上，因为镜头能聚焦阳光造成潜在的火灾危险◆当环境温度超过40°C(104°F).时请勿开机使用◆无论如何不要改装本灯具，不得安装非欧玛原装的部件，不得在透镜或其它光学配件上粘贴任何滤纸，图片，只能使用欧玛认可的附件以改变光柱效果◆不得试图短路保险丝或温控开关,换用保险丝时请按指定规格和负载更换避免坠落伤害◆高空作业时不要一个人独自搬运灯具◆在吊架上要使用两个均布的灯钩，不得使用一个单独的灯钩◆当夹装本设备到TRUSS架或其它支架且不是垂直吊挂时，请换用蝴蝶扣灯钩，不得使用G形灯钩和快扣灯钩和其它安装后没有完全环绕灯架的灯钩附件◆确保支架及吊挂系统能支撑10倍以上灯具重量◆提升灯具及吊挂保险绳的着力点不得在灯具手柄上◆须安装保险绳，且保险绳须符合TUV要求，按EN60598-2-17第17.6.6章节要求，保险绳须能承受10倍灯具的重量◆确保外部配件及吊具完全的紧固◆安装，维修及移动灯具时应有稳定的平台，其正下方应设有安全围栏◆本文未描述的相关操作请洽欧玛的授权售后部门广州市欧玛灯光设备有限公司灯具简介灯具简图灯泡更换简图警告：更换灯泡前应切断电源；切断电源10分钟内请勿打开；烫灯泡灯泡更换接线简介 灯具接线简图功能板：主板：XY板：感谢您选择欧玛Moore200II/230II/260II/280II，此灯具是一款200/230/260/280W的电脑摇头光束灯，其具备以下特点：电压：AC220V-240V50/60Hz(可选AC90V-260V47-60Hz)镇流器:电子镇流器灯泡:200W/230W/260W/280W可选色温：8500K平均寿命：2000H颜色:14种颜色+空白图案:17个固定图案片+空白棱镜:标配16棱镜,可以双向变速旋转，光束效果可以切进切出（24棱镜可选） 柔光效果:可调节柔光的光斑角度光束:七级光束调节调焦:电动调焦调光:0-100%线性调节运动范围:水平540度,垂直260度,16Bit控制模式，可自动校正定位光束角度:0–3.8°频闪:0.5-12次/秒控制方式:国际标准DMX512通道数量:16通道其它功能:彩屏触摸界面，中英文显示；远程控制灯泡开关功能，显示信息：灯泡使用时间，风机自动调速功能，闭光时灯泡功率自动降低外观:耐高温塑料防护等级:IP20PFC≥0.99重量:17.5KG符合GB7000.217-2008标准和CE标准⏹保险丝本电脑灯用保险丝：3A 用于电压为250伏，如需更换只能使用相同规格的保险丝。

xxxxx有限公司xxxxx项目照明灯具技术规格书编制：审核：批准：xxxxx有限公司2013年6月16日1、概述1.1.本技术规格书的使用范围，适用于xxxx项目的照明灯具，它提出了功能设计、结构、性能和试验等方面的基本技术要求。

1.2.本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和现行工业标准的、功能齐全的、全新的、符合工艺要求的优质产品及相应服务。

1.3.如果投标方没有以书面形式对本规范的条文提出异议，则意味着投标方提供的设备应完全符合本规范的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4.本技术规范中未提及的内容均满足或优于本技术规范所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的标准、协议时，应按更高、更新的标准、协议执行。

1.5.投标方对灯具成套系统设备（含光源）负有全责，即包括采购的产品。

采购的产品制造商应事先征得买方的认可。

1.6.投标方所提供的产品，必须是技术和工艺成熟先进，并有多套同类产品已投产，并经过多年连续运行实践已证明是成熟、安全、可靠的优质产品。

1.7.投标方应按照相关的标准对照明灯具进行制造、检验、试验、包装、运输。

1.8.投标方应保证本技术规范要求提供的照明灯具是最先进的材料和工艺，它们应按照本规范书和相应标准进行试验。

1.9.在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

1.10.本设备技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.11.对投标方资质要求：(1)在中华人民共和国境内注册的，且具有独立法人资质的企业，注册资金不小于1000万元人民币。

(2)投标方须提供由国家认定的权威部门颁发的产品质量检测报告，防爆灯具须提供由国家认定的权威部门颁发的产品防爆合格证，第三方供货光源须提供光源使用授权证书。

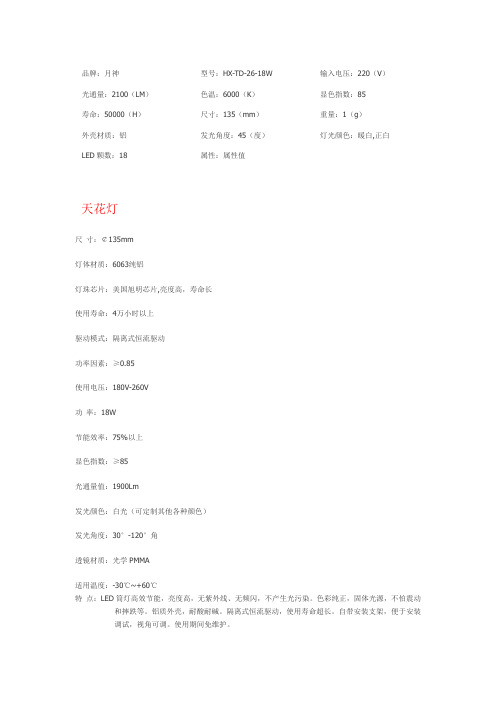

品牌：月神型号：HX-TD-26-18W 输入电压：220（V）
光通量：2100（LM）色温：6000（K）显色指数：85
寿命：50000（H）尺寸：135（mm）重量：1（g）
外壳材质：铝发光角度：45（度）灯光颜色：暖白,正白
LED颗数：18 属性：属性值
天花灯
尺寸：￠135mm
灯体材质：6063纯铝
灯珠芯片：美国旭明芯片,亮度高，寿命长
使用寿命：4万小时以上
驱动模式：隔离式恒流驱动
功率因素：≥0.85
使用电压：180V-260V
功率：18W
节能效率：75%以上
显色指数：≥85
光通量值：1900Lm
发光颜色：白光（可定制其他各种颜色）
发光角度：30°-120°角
透镜材质：光学PMMA
适用温度：-30℃~+60℃
特点：LED筒灯高效节能，亮度高，无紫外线、无频闪，不产生光污染。

色彩纯正，固体光源，不怕震动和摔跌等。

铝质外壳，耐酸耐碱。

隔离式恒流驱动，使用寿命超长。

自带安装支架，便于安装
调试，视角可调。

使用期间免维护。

适用场合：适用于高档酒店宾馆大厅、豪华客房；大型商场、停车场、写字楼、过道、楼梯照明、家装照明等。

LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。

简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。

算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。

T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。

“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。

T8就是有8个“T”，一个“T”就是1/8英寸。

一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。
