电涡流传感器的工作原理
电涡流传感器是一种非接触式的测量传感器，它利用电涡流效应来检测目标物体的位置、形状和材料特性。
其工作原理如下：
1. 电涡流效应：当一个导体材料处于磁场中，通过导体的磁感应线圈，会形成一个环流在导体中流动。
这种环流被称为电涡流。
电涡流会在导体内部产生电阻，导致能量损失和热量产生。
2. 磁场感应：电涡流传感器通过磁感应线圈产生一个交变磁场。
当材料靠近传感器时，磁场感应到目标物体，并且导致目标物体内部也产生电涡流。
3. 电涡流的影响：目标物体产生的电涡流会改变传感器线圈的电感值和电阻值，从而影响传感器的输出信号。
这种改变与目标物体的特性（如电导率、导电材料的尺寸和形状等）相关。
4. 信号检测：传感器将输出信号传递给信号处理器，通过测量电感和电阻的变化来确定目标物体的位置、形状和材料特性。
总的来说，电涡流传感器通过感应目标物体内部的电涡流来检测目标物体的特性。
通过分析和处理传感器输出的信号，可以实现对目标物体的测量。

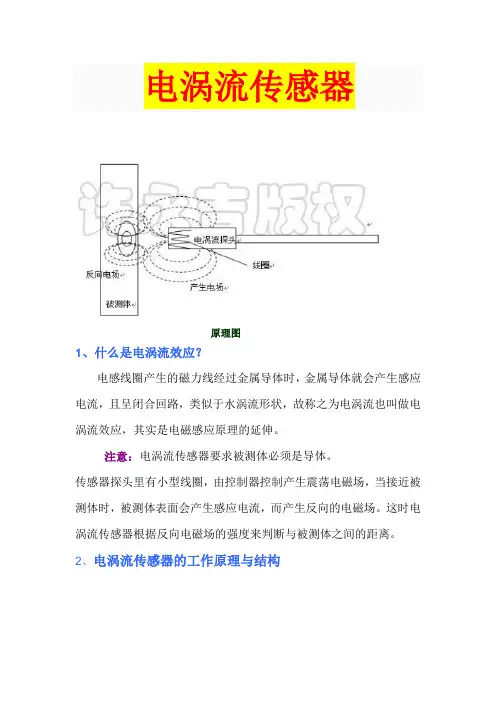

电涡流传感器
原理图
1、什么是电涡流效应？
电感线圈产生的磁力线经过金属导体时，金属导体就会产生感应电流，且呈闭合回路，类似于水涡流形状，故称之为电涡流也叫做电涡流效应，其实是电磁感应原理的延伸。
注意：电涡流传感器要求被测体必须是导体。
传感器探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场。
这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。
2、电涡流传感器的工作原理与结构。
传感器线圈由高频信号激励，使它产生一个高频交变磁场φi，当被测导体靠近线圈时，在磁场作用范围的导体表层，产生了与此磁场相交链的电涡流ie，而此电涡流又将产生一交变磁场φe阻碍外磁场的变化。
从能量角度来看，在被测导体内存在着电涡流损耗（当频率较高时，忽略磁损耗）。
能量损耗使传感器的Q值和等效阻抗Z 降低，因此当被测体与传感器间的距离d改变时，传感器的Q值和等效阻抗Z、电感L均发生变化，于是把位移量转换成电量。
这便是电涡流传感器的基本原理
3、电涡流传感器的实际应用
电涡流传感器测量齿轮转速的应用
4、使用电涡流传感器时的注意事项
对被测体的要求
为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间，如果在某一部位要同时安装两个以上的传感器，就必须考虑是否会产生交叉干扰，两个探头之间一定要保持规定的距离，被测体表面积应为探头直径3倍以上，当无法满足3倍的要求时，可以适当减小，但这是以牺牲灵敏度为代价的，一般是探头直径等于被测体表面积时，灵敏度降低至70%，所以当灵敏度要求不高时可适当缩小测量表面积。
电涡流传感器的工作原理电涡流传感器是一种常见的非接触式传感器，广泛应用于工业领域。
它基于涡流现象，能够实时监测金属材料的属性和状态。
本文将详细介绍电涡流传感器的工作原理，并分点列出其关键工作步骤。
电涡流传感器的工作原理可以总结为以下几个关键步骤：1. 感应线圈产生交变磁场电涡流传感器中的感应线圈通过交流电源产生一个交变磁场。
这个磁场的频率通常在几百到几万赫兹之间，取决于具体的应用需求。
2. 磁场穿过金属材料交变磁场穿过待测试的金属材料，引发了涡流现象。
涡流是一种由磁场变化引起的电流环流。
涡流产生的大小和材料的导电性有关，导电性越高，涡流越大。
3. 涡流产生反向磁场由于涡流是由磁场变化引起的电流环流，它们产生了一个与感应磁场相反的磁场。
这种反向磁场与原始感应磁场之间的相对运动导致了一种称为涡流阻尼的现象。
涡流阻尼的强度与涡流的大小成正比。
4. 感应线圈检测反向磁场电涡流传感器中的感应线圈不仅负责产生交变磁场，还用于检测涡流产生的反向磁场。
当涡流存在时，感应线圈中感应到的信号会发生变化。
5. 信号处理和数据分析感应线圈检测到的信号会经过放大、滤波和数字化等处理步骤，然后通过数据分析算法来提取有用的信息。
这些信息可以包括金属材料的导电性、尺寸、形状等参数，或者是材料内部缺陷、裂纹等的存在。
6. 结果显示和应用最后，通过合适的显示设备，如计算机或显示器，将分析结果显示出来。
这些结果可以被应用于品质控制、非破坏性测试、金属材料分类等方面。
电涡流传感器的优点和应用范围包括但不限于：1. 非接触式测量电涡流传感器采用非接触式测量方式，不需要与待测试材料接触，避免了对材料的损坏或污染。
2. 高灵敏度和精度电涡流传感器对材料的微小变化也能够进行检测，具有较好的灵敏度和精度。
3. 宽波长范围电涡流传感器可以在几百赫兹至几万赫兹的频率范围内工作，能够适应不同材料和应用的需求。
4. 应用广泛电涡流传感器可以用于测量金属材料的导电性、硬度、温度等不同的属性，适用于制造业、航空航天、能源等多个领域。
电涡流传感器原理是什么篇一：电涡流传感器基本原理电涡流传感器原理图1、什么是电涡流效应？电感线圈产生的磁力线经过金属导体时，金属导体就会产生感应电流，且呈闭合回路，类似于水涡流形状，故称之为电涡流也叫做电涡流效应，其实是电磁感应原理的延伸。
注意：电涡流传感器要求被测体必须是导体。
传感器探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场。
这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。
2、电涡流传感器的工作原理与结构。
传感器线圈由高频信号激励，使它产生一个高频交变磁场φi，当被测导体靠近线圈时，在磁场作用范围的导体表层，产生了与此磁场相交链的电涡流ie，而此电涡流又将产生一交变磁场φe阻碍外磁场的变化。
从能量角度来看，在被测导体内存在着电涡流损耗（当频率较高时，忽略磁损耗）。
能量损耗使传感器的Q值和等效阻抗Z降低，因此当被测体与传感器间的距离d改变时，传感器的Q值和等效阻抗Z、电感L均发生变化，于是把位移量转换成电量。
这便是电涡流传感器的基本原理3、电涡流传感器的实际应用电涡流传感器测量齿轮转速的应用4、使用电涡流传感器时的注意事项对被测体的要求为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间，如果在某一部位要同时安装两个以上的传感器，就必须考虑是否会产生交叉干扰，两个探头之间一定要保持规定的距离，被测体表面积应为探头直径3倍以上，当无法满足3倍的要求时，可以适当减小，但这是以牺牲灵敏度为代价的，一般是探头直径等于被测体表面积时，灵敏度降低至70%，所以当灵敏度要求不高时可适当缩小测量表面积。
篇二：电涡流传感器的工作原理ecT-王素红------------------------------------------------------------利用电涡流传感器测量位移l电涡流传感器的工作原理一块金属放置在一个扁平线圈附近，相互并不接触，如图l所示。
