电涡流传感器基本原理

电涡流传感器测转速的工作原理
电涡流传感器是一种常用于测量转速的传感器，它通过测量电涡流的变化来实现对转速的检测。

电涡流是指当导体在磁场中运动时，由于磁感应强度的变化而产生的涡流。

电涡流传感器利用这种涡流现象来测量转速，其工作原理如下。

电涡流传感器由一对线圈和一个铁芯组成。

其中，一个线圈被称为激励线圈，另一个线圈被称为接收线圈。

当被测物体上的铁芯经过传感器时，激励线圈中通入一个交变电流，产生一个交变磁场。

这个交变磁场会引起被测物体上的涡流产生，涡流的大小与被测物体的运动速度有关。

当涡流通过接收线圈时，它会在线圈中产生一个感应电动势。

这个感应电动势与涡流的大小成正比，涡流越大，感应电动势就越大。

接收线圈中的感应电动势会被传感器解读并转换为转速信号，从而实现对转速的测量。

电涡流传感器测量转速的原理是基于涡流的阻尼效应。

当被测物体的运动速度较小时，涡流的阻尼效应较小，感应电动势较大；而当被测物体的运动速度较快时，涡流的阻尼效应较大，感应电动势较小。

因此，通过测量感应电动势的大小，可以得到被测物体的转速信息。

除了转速测量，电涡流传感器还可以用于测量其他物理量，比如位
移、压力等。

其原理相似，只是激励线圈和接收线圈的设计参数有所不同。

通过改变线圈的参数，可以使传感器适应不同的测量需求。

电涡流传感器是一种常用于测量转速的传感器，它利用涡流的阻尼效应来测量被测物体的转速。

通过测量涡流产生的感应电动势的大小，可以得到被测物体的转速信息。

电涡流传感器不仅测量精度高，而且响应速度快，因此在工业领域得到广泛应用。

电涡流传感器的工作原理
电涡流传感器是一种非接触式的测量传感器，它利用电涡流效应来检测目标物体的位置、形状和材料特性。

其工作原理如下：
1. 电涡流效应：当一个导体材料处于磁场中，通过导体的磁感应线圈，会形成一个环流在导体中流动。

这种环流被称为电涡流。

电涡流会在导体内部产生电阻，导致能量损失和热量产生。

2. 磁场感应：电涡流传感器通过磁感应线圈产生一个交变磁场。

当材料靠近传感器时，磁场感应到目标物体，并且导致目标物体内部也产生电涡流。

3. 电涡流的影响：目标物体产生的电涡流会改变传感器线圈的电感值和电阻值，从而影响传感器的输出信号。

这种改变与目标物体的特性（如电导率、导电材料的尺寸和形状等）相关。

4. 信号检测：传感器将输出信号传递给信号处理器，通过测量电感和电阻的变化来确定目标物体的位置、形状和材料特性。

总的来说，电涡流传感器通过感应目标物体内部的电涡流来检测目标物体的特性。

通过分析和处理传感器输出的信号，可以实现对目标物体的测量。

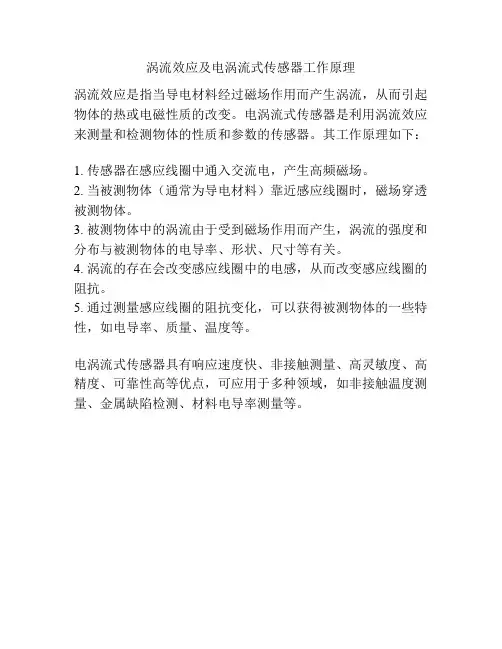

涡流效应及电涡流式传感器工作原理
涡流效应是指当导电材料经过磁场作用而产生涡流，从而引起物体的热或电磁性质的改变。

电涡流式传感器是利用涡流效应来测量和检测物体的性质和参数的传感器。

其工作原理如下：
1. 传感器在感应线圈中通入交流电，产生高频磁场。

2. 当被测物体（通常为导电材料）靠近感应线圈时，磁场穿透被测物体。

3. 被测物体中的涡流由于受到磁场作用而产生，涡流的强度和分布与被测物体的电导率、形状、尺寸等有关。

4. 涡流的存在会改变感应线圈中的电感，从而改变感应线圈的阻抗。

5. 通过测量感应线圈的阻抗变化，可以获得被测物体的一些特性，如电导率、质量、温度等。

电涡流式传感器具有响应速度快、非接触测量、高灵敏度、高精度、可靠性高等优点，可应用于多种领域，如非接触温度测量、金属缺陷检测、材料电导率测量等。

简述电涡流传感器的工作原理一、引言电涡流传感器是一种常用的非接触式测量仪器，具有高精度、高灵敏度、快速响应等优点，广泛应用于机械加工、汽车制造、航空航天等领域。

本文将从电涡流传感器的基本原理、结构组成和工作特点三个方面进行详细介绍。

二、基本原理电涡流传感器的测量原理是利用交变磁场作用在导体中产生涡流，根据涡流的大小和相位差来判断被测物体的状态。

当导体与磁场相对运动时，磁通量会发生变化，导致导体中产生涡流，并且涡流会产生反向磁场，从而抵消外部磁场。

因此，当被测物体移动或发生形变时，导体与磁场之间的距离或相对位置发生变化，进而影响到反向磁场的大小和相位差，最终通过电路输出信号。

三、结构组成电涡流传感器主要由控制系统、激励线圈、检测线圈和信号处理单元四个部分组成。

其中控制系统包括供电和控制电路，激励线圈用来产生交变磁场，检测线圈用来检测涡流信号，信号处理单元用来对检测到的信号进行放大、滤波、调理和输出等处理。

四、工作特点电涡流传感器具有以下几个特点：1. 非接触式测量：涡流传感器不需要与被测物体接触，避免了机械磨损和污染等问题。

2. 高精度：涡流传感器的分辨率可以达到亚微米级别，适合于高精度测量。

3. 快速响应：涡流传感器的响应时间可以达到毫秒级别，适合于高速运动物体的实时监测。

4. 范围广泛：涡流传感器可以对金属、非金属等各种材料进行测量，适用范围广泛。

五、总结综上所述，电涡流传感器是一种基于电磁原理的非接触式测量仪器，具有高精度、快速响应等优点，在机械加工、汽车制造、航空航天等领域得到广泛应用。

了解其基本原理、结构组成和工作特点，有助于我们更好地理解和应用电涡流传感器。

电涡流式传感器工作原理
电涡流式传感器是一种非接触式传感器，主要利用了电涡流效应来测量物体的位置、形状、速度等参数。

其工作原理如下：
1. 传感器的工作基于电磁感应原理，其中包括了物体的相对运动、时变磁场和感应电动势之间的相互作用。

2. 传感器中的探测线圈通常由薄线圈绕组构成，通过电流激励线圈产生交变磁场。

3. 当目标物体靠近传感器时，它会产生电涡流，即由于交变磁场的存在而在目标物体表面产生感应电流。

4. 感应电流的大小和方向取决于目标物体的导电性和形状，并且具有弱化交变磁场的作用。

5. 接收线圈位于激励线圈旁边，用于感应目标物体产生的电涡流。

6. 接收线圈在感应电流的作用下产生感应电动势，该电动势的大小和方向与感应电流成正比。

7. 通过测量接收线圈的感应电动势，可以推断出目标物体的位置、形状、速度等参数。

电涡流式传感器的优点是具有快速响应、高精度、非接触式测
量、无需额外装置等特点。

它可以用于工业自动化、机械加工、材料检测等领域。

电涡流传感器的原理
电涡流传感器是一种常用于测量金属表面缺陷和非磁性金属材料厚度的传感器。

其原理基于电涡流的产生和检测。

电涡流是一种由导体中感应电流产生的涡流，当导体表面处于变化的磁场中时，就会产生电涡流。

利用这种现象，可以通过测量电涡流的强度和频率来获得有关被测物体的信息。

电涡流传感器通常由一个线圈和一个交流电源组成。

当电流通过线圈时，会产生一个变化的磁场。

如果将这个线圈放置在一个金属表面附近，金属表面就会感应出电涡流。

这些电涡流会改变线圈的电流，从而可以通过测量线圈的电流变化来获取金属表面的信息。

通过改变线圈的频率和幅度，可以实现对不同金属材料和不同表面缺陷的检测。

电涡流传感器可以检测金属表面的裂纹、腐蚀、氧化等缺陷，还可以测量金属材料的厚度、导电性等参数。

由于电涡流传感器无需直接接触被测物体，所以可以实现非接触式的测量，避免了对被测物体的损坏。

电涡流传感器广泛应用于航空航天、汽车制造、金属加工等领域。

在航空航天领域，电涡流传感器可以用于检测飞机表面的裂纹和腐蚀，确保飞机的安全飞行。

在汽车制造领域，电涡流传感器可以用于检测汽车发动机的缸体和活塞的表面缺陷，提高汽车的质量和性能。

在金属加工领域，电涡流传感器可以用于测量金属材料的厚度
和导电性，保证产品质量。

总的来说，电涡流传感器利用电涡流的产生和检测原理，实现了对金属表面缺陷和非磁性金属材料厚度的高精度测量。

它具有非接触式测量、高灵敏度、高精度等优点，被广泛应用于各个领域，发挥着重要作用。

电涡流传感器基本原理以及转速测量的完整实例演示含原理图电涡流传感器原理图1、什么是电涡流效应？电感线圈产生的磁力线经过金属导体时，金属导体就会产生感应电流，且呈闭合回路，类似于水涡流形状，故称之为电涡流也叫做电涡流效应，其实是电磁感应原理的延伸。

注意：电涡流传感器要求被测体必须是导体。

传感器探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场。

这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。

2、电涡流传感器的工作原理与结构主要由一个安置在框架上的扁平圆形线圈构成。

此线圈可以粘贴于框架上，或在框架上开一条槽沟，将导线绕在槽内。

下图为涡流传感器的结构原理，它采取将导线绕在聚四氟乙烯框架窄槽内，形成线圈的结构方式。

传感器线圈由高频信号激励，使它产生一个高频交变磁场φi，当被测导体靠近线圈时，在磁场作用范围的导体表层，产生了与此磁场相交链的电涡流ie，而此电涡流又将产生一交变磁场φe阻碍外磁场的变化。

从能量角度来看，在被测导体内存在着电涡流损耗（当频率较高时，忽略磁损耗）。

能量损耗使传感器的Q值和等效阻抗Z降低，因此当被测体与传感器间的距离d改变时，传感器的Q值和等效阻抗Z、电感L均发生变化，于是把位移量转换成电量。

这便是电涡流传感器的基本原理3、电涡流传感器的实际应用n=(f/N)*604、使用电涡流传感器时的注意事项对被测体的要求为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间，如果在某一部位要同时安装两个以上的传感器，就必须考虑是否会产生交叉干扰，两个探头之间一定要保持规定的距离，被测体表面积应为探头直径3倍以上，当无法满足3倍的要求时，可以适当减小，但这是以牺牲灵敏度为代价的，一般是探头直径等于被测体表面积时，灵敏度降低至70%，所以当灵敏度要求不高时可适当缩小测量表面积。

对工作的温度的要求一般进口涡流传感器最高温度不大于180℃，而国产的只能达到120℃，并且这些数据来源于生产厂家，其中有很大的不可靠性，据相关的各种资料分析，实际上，工作温度超过70℃时，电涡流传感器的灵敏度会显著降低，甚至会造成传感器的损坏。

电涡流式传感器工作原理
电涡流式传感器是一种常用的非接触式测量设备，它通过利用电磁感应的原理实现对物体表面微小变化的测量。

电涡流式传感器的工作原理可以分为以下几个步骤：
1. 产生交变磁场
电涡流式传感器使用的是一种非接触式的测量方法，它并不会直接接触被测物体。

因此，在测量之前，需要先产生一个交变磁场。

这个磁场的频率通常在kHz或者MHz的范围内，其强度和形状也会根据不同的应用场景进行调整。

2. 感应涡流
当交变磁场与被测物体进行交互作用时，会在物体表面上产生涡流。

这种电涡流会随着交变磁场的变化而发生变化，因此可以用来间接地测量被测物体的微小变化。

涡流的强度和形状与被测物体的电导率、磁导率、几何形状等因素有关。

3. 检测信号
感应到涡流之后，电涡流式传感器会将其转换成一个检测信号。

这个检测信号的特征与涡流的强度和形状有关，通常会被放大、滤波和数字化处理。

4. 分析数据
最后，电涡流式传感器会对检测到的数据进行分析和处理。

这个处理过程可能包括去噪、滤波、计算等等。

最终，可以得到一个数值化的结果，用来描述被测物体的微小变化。

总之，电涡流式传感器是一种依靠电磁感应原理进行测量的设备，它可以通过交变磁场感应出被测物体表面的涡流，并将其转换成可检测的信号。

电涡流式传感器广泛应用于材料、机械、电子等领域中，具有快速、高精度、非接触等特点。

电涡流传感器工作原理
一块金属放置在一个扁平线圈附近，相互并不接触，当线圈中通过以高频正弦交变电流时，线圈周围的空间就产生交变磁场，此交变磁场在邻近的金属导体中产生电涡流：而此电涡流也产生交变磁场阻碍外磁场的变化，由于磁场的反作用，使线圈中电流和相位都发生变化，也引起线圈中的等效在阻抗发生变化，线圈的电感量也发生变化，因此可用线圈阻抗的变化来反映金属导体的电涡流效应，
电涡流位移传感器是以高频电涡流效应为原理的非接触式位移传感器。

前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。

当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。

该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。

所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。

前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。

电涡流传感器时间：2021.03.02 创作：欧阳数原理图1、什么是电涡流效应？电感线圈产生的磁力线经过金属导体时，金属导体就会产生感应电流，且呈闭合回路，类似于水涡流形状，故称之为电涡流也叫做电涡流效应，其实是电磁感应原理的延伸。

注意：电涡流传感器要求被测体必须是导体。

传感器探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场。

这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。

2、电涡流传感器的工作原理与结构主要由一个安置在框架上的扁平圆形线圈构成。

此线圈可以粘贴于框架上，或在框架上开一条槽沟，将导线绕在槽内。

下图为涡流传感器的结构原理，它采取将导线绕在聚四氟乙烯框架窄槽内，形成线圈的结构方式。

传感器线圈由高频信号激励，使它产生一个高频交变磁场φi，当被测导体靠近线圈时，在磁场作用范围的导体表层，产生了与此磁场相交链的电涡流ie，而此电涡流又将产生一交变磁场φe阻碍外磁场的变化。

从能量角度来看，在被测导体内存在着电涡流损耗（当频率较高时，忽略磁损耗）。

能量损耗使传感器的Q值和等效阻抗Z降低，因此当被测体与传感器间的距离d改变时，传感器的Q值和等效阻抗Z、电感L均发生变化，于是把位移量转换成电量。

这便是电涡流传感器的基本原理转一周,电涡流传感器将输出6个周期信号。

假设单位为s,齿轮数为N,f为频率，转子转速n单位为r/m i n,可由下式求:n=(f/N)*604、使用电涡流传感器时的注意事项对被测体的要求为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间，如果在某一部位要同时安装两个以上的传感器，就必须考虑是否会产生交叉干扰，两个探头之间一定要保持规定的距离，被测体表面积应为探头直径3倍以上，当无法满足3倍的要求时，可以适当减小，但这是以牺牲灵敏度为代价的，一般是探头直径等于被测体表面积时，灵敏度降低至70%，所以当灵敏度要求不高时可适当缩小测量表面积。

电涡流传感器的应用及其原理一、电涡流传感器的定义和工作原理电涡流传感器（Eddy Current Sensor）是一种利用电涡流效应来测量物体的位置、形状和金属导电性质的传感器。

它主要由一个射频发生器、一个发射线圈、一个接收线圈和一个信号处理器组成。

其工作原理是：当射频发生器发出高频电流时，经过发射线圈产生一个交变磁场。

当位置传感对象靠近或远离线圈时，它的电气特性会改变。

这种变化会引起感应电流的变化，进而改变接收线圈中的感应电压。

通过测量感应电压的变化，可以确定物体的位置和形状。

二、电涡流传感器的应用领域1. 无损检测由于电涡流传感器可以检测导体的导电性质和缺陷，因此在无损检测领域有着广泛的应用。

特别是在航空航天、汽车制造和金属加工等行业中，电涡流传感器可以用于检测金属表面的裂纹、孔洞和磨损等缺陷，用于保证产品质量和安全性。

2. 位置测量电涡流传感器可以在工业生产中用于测量物体的位置和运动状态。

例如，在机械加工中，可以使用电涡流传感器来监测机床上刀具的位置和运动轨迹，以确保加工的精度和效率。

3. 锁定和控制系统电涡流传感器还可以用于锁定和控制系统中。

例如，在磁浮列车和高速列车中，电涡流传感器可以用于测量列车与轨道之间的距离和速度，以实现自动控制和安全运行。

4. 材料分析电涡流传感器可以帮助研究人员分析材料的导电性质和组成。

在材料科学和工程学中，电涡流传感器可以用来测量材料的电导率、磁导率和电磁参数等信息，以评估材料的性能和质量。

三、电涡流传感器的优势和局限性1. 优势•非接触测量：由于电涡流传感器不需要与目标物体直接接触，因此可以避免物体表面的损伤和污染。

•高灵敏度：电涡流传感器可以检测微小的变化，对于需要高精度和精确测量的应用非常适用。

•快速响应：电涡流传感器的应答时间非常短，可以实时监测物体的状态变化。

2. 局限性•受金属材料影响：电涡流传感器主要用于检测金属导体，对于非金属导体的测量效果较差。

电涡流传感器工作原理
电涡流传感器是一种非接触式传感器，利用了电涡流现象进行测量。

其工作原理可以简单描述如下：
1. 电涡流现象：当导体材料处于可变磁场中时，由于磁通的变化会在导体表面诱导出涡流，这被称为电涡流现象。

2. 传感器结构：电涡流传感器通常由一个线圈和一个可变磁场源组成。

线圈中通以高频交流电流，产生一个可变的磁场。

3. 目标物体接近传感器：当目标物体接近传感器时，目标物体会改变传感器的磁场分布。

这是因为目标物体本身也具有导电特性，导致磁场穿过目标物体时，被诱导出额外的涡流。

4. 电涡流的影响：目标物体导致涡流的存在，会改变线圈的电阻和自感。

这些变化会导致线圈的阻抗发生变化。

5. 阻抗测量：通过测量线圈的阻抗变化，可以得到目标物体与传感器之间的距离或其它相关信息。

通常借助电桥等电路来实现精确的阻抗测量。

6. 数据处理：传感器的输出信号经过放大、滤波和AD转换等处理后，才能得到最终的距离测量结果或其它相关信息。

总结：电涡流传感器利用物体对传感器磁场的干扰来获取目标物体的相关信息。

通过测量阻抗变化来间接测量目标物体与传感器之间的距离、速度、位置或其它与电涡流现象有关的特性。

电涡流传感器的原理及应用一、电涡流传感器的原理电涡流传感器（电涡流探测器，Eddy Current Sensor，ECS）是一种基于电涡流原理的在线实时测定仪器。

它利用的原理是，当在一个电磁介质中产生电磁场时，电流会在介质中流动产生电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

电涡流传感器，全称Eddy Current Sensor，是一种非接触式的电磁传感器，它大多用于测量内部和表面的特性非常好的金属材料，也可以用于测量金属孔道内部的特性，它非常容易安装在设备上而且具有噪声抑制功能，可以用于测量各种形状的物体，它可以把一个对象转换成电信号，并且可以监测其变化。

电涡流传感器是一种可用于在线测量和检测金属材料和金属表面的电磁测量仪器，它利用在磁介质沿磁次中的电阻（电导）变化而发出信号，从而实现对金属表面形状及组成的测量。

电涡流传感器有很多种类，如抗聚焦传感器，分解焦点传感器，曝光传感器，轨迹传感器，缝隙传感器，缺陷检测传感器等。

电涡流传感器的基本原理是利用电磁感应原理，在电磁介质中产生一个被称为涡流的微小电流，并利用涡流形成的电磁场来检测物体的变化。

具体来说，当在电磁介质中产生一个电磁场时，电流在介质中流动，这些电流构成了电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

二、电涡流传感器应用1、缝隙检测电涡流传感器可以用于测量金属缝隙的大小，缝隙是指一个金属件上不规则的空洞。

电涡流传感器的安装通常放在缝隙的一端，通过检测缝隙的大小，进而可以检测到另一端的特性。

2、缺陷检测电涡流传感器可以用于检测金属材料内部的缺陷，可以检测到金属材料的裂纹、气孔等缺陷，即使这些缺陷细微，也可以被电涡流传感器检测到。

3、表面形貌检测电涡流传感器可以用于测量金属表面形貌，即金属表面的凹凸、高低等等，这对于精细化加工非常重要，可以帮助提高最终产品的精度。

电涡流传感器的工作原理
电涡流传感器的工作原理是基于法拉第电磁感应定律。

当导体在磁场中运动或者磁场通过导体变化时，就会产生感应电动势。

电涡流传感器利用这个原理来检测目标物体的位置、形状、运动状态等。

传感器通常由一个线圈和一个金属盘组成。

线圈通常由高频交流电源驱动，产生一个变化的磁场。

金属盘则安装在要被检测的物体上。

当磁场通过金属盘时，盘内就会产生电流。

这是因为金属盘内的电导体会受到磁场的影响，导致电子在盘内自由移动，产生感应电流，这种被称为电涡流。

感应电流的大小与金属盘的导电性、盘的厚度以及磁场的强度和频率有关。

当金属盘相对于线圈位置发生改变时，感应电流的大小也会发生变化。

传感器通过测量感应电流的改变来判断物体的位置和运动状态。

此外，电涡流传感器还可以利用金属盘的阻尼效应来测量物体的材料性质。

当金属盘中的感应电流流过导体时，会产生电磁力，对金属盘进行阻尼。

根据阻尼的程度可以推测物体的导电性和材料。

总的来说，电涡流传感器通过测量金属盘中的感应电流来获取物体的位置、形状、运动状态以及材料性质等信息。

这种传感器具有无接触式、高精度、快速响应和可靠性强等优点，在工业、航空航天、汽车等领域有着广泛的应用。
