水电站油系统1概要一、前言随着水电站的建设越来越多，涉及到了水电站油系统。
油系统是保障水电站正常运行的关键部分。
本文将对水电站油系统1进行概述。
二、水电站油系统1简介水电站油系统1主要包括：油箱、过滤器、泵站、油管道和仪表管控系统。
以下将对这些部分进行具体介绍。
2.1 油箱油箱是油系统的中心部位。
油箱容量根据水电站的运行需求可定制大小。
油箱主要用于存放润滑油和液压油，并放置油标尺、油温表等附件。
同时，油箱还可以与各个部位通过管道相连。
2.2 过滤器过滤器主要用于过滤油中的杂质，防止杂质进入到机器内部，影响机器的寿命和运行。
在水电站油系统中，过滤器通常被放置在泵站出口处。
2.3 泵站泵站是水电站油系统1的核心部位，主要负责将油输送到各个部位。
泵站的选型需要根据水电站的实际需求而定。
泵站可以分为多级泵和单级泵，根据水电站的需要选择不同类型的泵站。
2.4 油管道油管道主要用于将油从油箱输送到其他部位。
在水电站油系统中，油管道一般采用不锈钢材质，其直径和壁厚也需要根据水电站的需要来进行选型。
2.5 仪表管控系统仪表管控系统主要用于对水电站油系统进行监控。
该系统通常包括油尺、油温计、压力计、液位计等仪表。
通过这些仪表，可以实时监控油系统的运行情况，保障水电站油系统的安全运行。
三、水电站油系统1的运行流程水电站油系统1的运行流程如下：1.润滑油储存在油箱中2.油泵将润滑油从油箱中抽出，并输送至水轮发电机组的各个润滑点3.液压油也是由油泵抽出，供给水电站闸门和启闭设备使用4.油在使用过程中会不断产生杂质和污物，此时过滤器会过滤这些杂质，防止杂质进入到机器内部，影响机器的寿命和运行5.油管道将油从油箱输送到其他部位，并通过仪表管控系统进行监测四、水电站油系统1的维护为了保障水电站油系统的安全运行，需要对油系统进行定期维护。
以下是几点需要注意的事项：1.定期检查油箱内的存油量，适时添加润滑油和液压油2.定期更换油中使用的过滤器3.定期检查泵站的运转情况，确保泵站能正常运行4.定期检查油管道和仪表管控系统是否正常运行五、水电站油系统1是保障水电站正常运行的关键部分。

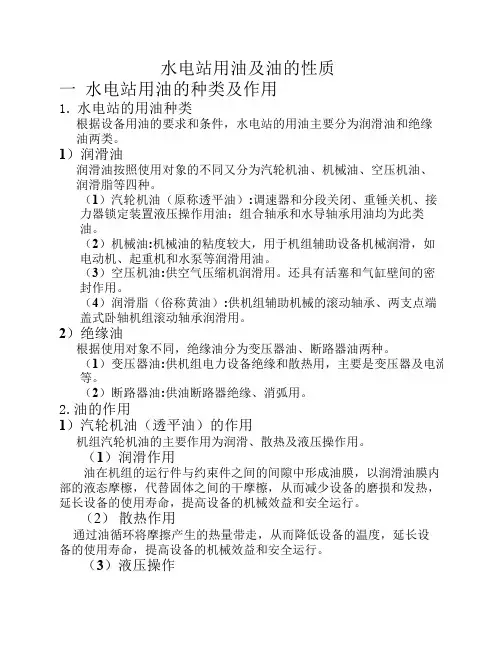

水电站用油及油的性质一水电站用油的种类及作用1.水电站的用油种类根据设备用油的要求和条件，水电站的用油主要分为润滑油和绝缘油两类。
1）润滑油润滑油按照使用对象的不同又分为汽轮机油、机械油、空压机油、润滑脂等四种。
（1）汽轮机油（原称透平油）:调速器和分段关闭、重锤关机、接力器锁定装置液压操作用油；组合轴承和水导轴承用油均为此类油。
（2）机械油:机械油的粘度较大，用于机组辅助设备机械润滑，如电动机、起重机和水泵等润滑用油。
（3）空压机油:供空气压缩机润滑用。
还具有活塞和气缸壁间的密封作用。
（4）润滑脂（俗称黄油）:供机组辅助机械的滚动轴承、两支点端盖式卧轴机组滚动轴承润滑用。
2）绝缘油根据使用对象不同，绝缘油分为变压器油、断路器油两种。
（1）变压器油:供机组电力设备绝缘和散热用，主要是变压器及电流、电压互感等。
（2）断路器油:供油断路器绝缘、消弧用。
2.油的作用1）汽轮机油（透平油）的作用机组汽轮机油的主要作用为润滑、散热及液压操作用。
（1）润滑作用油在机组的运行件与约束件之间的间隙中形成油膜，以润滑油膜内部的液态摩檫，代替固体之间的干摩檫，从而减少设备的磨损和发热，延长设备的使用寿命，提高设备的机械效益和安全运行。
（2）散热作用通过油循环将摩擦产生的热量带走，从而降低设备的温度，延长设备的使用寿命，提高设备的机械效益和安全运行。
（3）液压操作2）绝缘油的作用机组绝缘油主要用于电气设备的散热、消弧和绝缘。
（1）散热作用（2）绝缘作用（3）消弧作用二. 油的质量标准为了使机组的各种设备处于良好运行状态，对油的性能和成分有严格的要求。
表3.1为国家规定的常用汽轮机油和绝缘油质量标准，现将其中部分指标介绍如下。
1 粘度液体质点受外力作用后相对移动时，分子间产生的阻力称为粘度。
油的粘度分为动力粘度、运动粘度和相对粘度。
动力粘度和运动粘度又叫绝对粘度。
对汽轮机油来说，粘度大时，容易附着在金属表面，形成油膜，这是有利的；不利的是粘度过大会增加磨檫阻力，流动性差，散热作用不良。
水电站油系统介绍在水电厂中，机组调节系统工作时，能量的传递和机组转动部分的润滑与散热等，一般都是用油做介质来完成的，油系统是为水电厂用油设备服务的，油系统由一整套设备组成，它用来完成用油设备的给油，排油及净化处理等工作一、机组透平油系统图。
二、机组绝缘油系统图。
三、油的作用：1、透平油的作用：1）在机组轴承中与瓦间进行润滑。
2）利用冷却水在油中循环带走轴承热量的方法对瓦进行散热。
3）在调速器与球阀控制中进行力矩的传递（或作为操作控制用油）。
2、绝缘油的作用：1）绝缘，对变压器的线圈和线圈之间，线圈和铁芯之间，线圈和外壳之间进行绝缘。
2）散热，变压器油受热后产生对流，对变压器的线圈和铁芯进行散热。
3）防腐，变压器油还能使木材，低等绝缘材料保持原有的化学和物理性能，并且有对金属的防腐作用。
4）熄灭电弧四、油的基本性质及其对运行的影响1.粘度当液体质点受外力作用而相对移动时，在液体分子间产生的阻力称粘度，即液体的内摩擦力2.凝固点油品刚刚失去流动性时的温度称为凝固点3.水分油中水分的来源，一是外界侵入，二是油氧化而生成的。
油中含有水分会助长有机酸的腐蚀能力，加速油的劣化，使油的耐压降低4．绝缘强度在绝缘油中放一对电极，并施加电压，当电压升高到一定数值时，电流突然增大产生火花，这便是绝缘油的击穿，这个开始击穿的电压称击穿电压。
绝缘强度是以标准电压下的击穿电压表示的，绝缘强度是保证设备安全运行的重要条件。
五、油的劣化和净化处理油在运输和贮存过程中，经过一段时间后，由于各种原因改变了油的性质，以致不能保证设备的安全，经济运行，这种变化称为油的劣化。
油劣化的根本原因是油和空气中的氧气起了作用，即油被氧化造成的。
影响油劣化的因素有水分，温度，空气，天然光线，电流及其他不良因素，一般预防油劣化的措施是：消除水分侵入；保持设备正常工况，不使油温过热（根据透平油油温不得高于45℃，绝缘油不得高于65℃）；减少油与空气的接触，防止泡沫形成；避免阳光直接照射；防止电流的作用，油系统设备选用合适的油漆等。
