液压系统计算公式表

溢流阀的保养及故障排除减压阀的保养及故障排除流量控制阀的保养及故障排除方向控制阀的保养及故障排除的油封漏油B 机械操作的阀芯不能动作1、排油口有背压2、压下阀芯的凸块角度过大3、压力口及排油口的配管错误同上凸块的角度应在30°以上。

修正配管。

C 电磁阀的线圈烧坏1、线圈绝缘不良2、磁力线圈铁芯卡住3、电压过高或过低4、转换的压力在规定以上5、转换的流量在规定以上6、回油接口有背压更换电磁线圈。

更换电磁圈铁芯。

检查电压适切调整。

降下压力，检查压力计。

更换流量大小的控制阀低压用为1.0kgf/cm²,高压用为kgf/cm²回油口直接接回油箱，尤其是泄油(使用外部泄油)D 液控阀不会作动1、液控压力不足2、阀芯胶着，分解清理之，洗净3、灰尘进入，分解清理之，洗净液控压力为3.5kgf/cm²以上，在全开或中立回油阀须加装止回阀使形成液控压力。

分解清理之，洗净。

电磁阀的保养及故障排除故障原因处置A 动作不良1、因弹簧不良致滑轴无法恢复至原位置2、阀芯的动作不良及动作迟缓3、螺栓上紧过度或因温度上升至本体变形4、电气系统不良更换弹簧。

1、洗净控制阀内部除去油中的混入物。

2、检查过滤器，必要时洗涤过滤器或更换液压油。

3、检查滑轴的磨耗情形，必要时须更换。

松开螺栓上紧程度(对角交互上紧) 检查插入端子部的接触状态，确认电磁线圈的动作是否正常，如果线圈断线或烧损时须更换。

B 磁力线圈噪音及烧损1、负荷电压错误2、灰尘等不纯物质进入3、电磁线圈破损，烧损4、阀芯的异常磨耗检查电压，使用适当的电磁线圈。

除去不纯物。

更换更换C 内部漏油大外部漏油1、封环损伤2、螺栓松更换再上紧液压机器其他故障及排除共振、振动及噪音故障原因处置A 弹簧与弹簧共振二组以上控制阀的弹簧的共振(如溢流阀及溢流阀、溢流阀及顺序阀、溢流阀及止回阀)1、将弹簧的设定压力错开，10kgf/cm²或10%以上。

液压常用公式计算液压系统是利用液体传递能量和控制力的一种技术。

在液压系统中，常用的公式主要包括压力公式、流量公式、功率公式以及压力损失公式等。

1.压力公式液压系统中，压力是非常重要的参数，常用的压力公式有以下几种：a.压力公式1：P=F/A其中，P表示压力，F表示施加在液体上的力，A表示受力面积。

这个公式可以用来计算液体在封闭容器中的压力。

b. 压力公式2：P = ρgh其中，P表示压力，ρ表示液体密度，g表示重力加速度，h表示液体的高度。

这个公式常用于计算液体柱的压力。

2.流量公式流量是指单位时间内通过管道或孔口的液体量，常用的流量公式有以下几种：a.流量公式1：Q=A*v其中，Q表示流量，A表示管道或孔口的截面积，v表示液体的流速。

这个公式可以用来计算液体通过一些孔口或管道的流量。

b.流量公式2：Q=C*A*ΔP其中，Q表示流量，C表示流量系数，A表示管道或孔口的截面积，ΔP表示压力差。

这个公式常用于计算液压系统中通过阀门或节流装置的流量。

3.功率公式功率是指单位时间内产生或消耗的能量量，常用的功率公式有以下几种：a.功率公式1：P=Q*ρ*g*h其中，P表示功率，Q表示流量，ρ表示液体密度，g表示重力加速度，h表示液体的压力头。

这个公式常用于计算液压系统中液体的功率损失。

b.功率公式2：P=F*v其中，P表示功率，F表示施加在液体上的力，v表示液体的流速。

这个公式常用于计算液体在液压缸中的功率。

4.压力损失公式液压系统中，由于管道摩擦、节流装置等因素，会导致压力损失，常用的压力损失公式有以下几种：a.压力损失公式1：ΔP=f*(L/D)*(ρ*v^2)/2其中，ΔP表示压力损失，f表示摩擦系数，L表示管道长度，D表示管道直径，ρ表示液体密度，v表示液体流速。

这个公式常用于计算液体在管道中的压力损失。

b.压力损失公式2：ΔP=K*(ρ*v^2)/2其中，ΔP表示压力损失，K表示局部阻力系数，ρ表示液体密度，v表示液体流速。

液压系统常用计算公式液压系统是利用流体的力学性质来传递能量和控制运动的系统。

在设计和分析液压系统时，常常需要使用各种计算公式来预测和评估系统的性能。

以下是液压系统常用的计算公式：1.流量计算公式：液体的流量通常用单位时间内通过管道横截面的体积来表示。

液体的流量可以使用以下公式来计算：Q=A*V其中，Q表示流量，A表示管道的横截面积，V表示液体的平均流速。

2.压力计算公式：液体的压力是指单位面积上的力。

液体的压力可以使用以下公式来计算：P=F/A其中，P表示压力，F表示作用于液面上的力，A表示液面的面积。

3.功率计算公式：液压系统的功率表示单位时间内做功的能力。

液压系统的功率可以使用以下公式来计算：P=F*V其中，P表示功率，F表示作用力，V表示速度。

4.泵的效率计算公式：液压系统中的泵是用来加压液体的装置。

泵的效率表示输入能量与输出能量的比例。

泵的效率可以使用以下公式来计算：η = (Po - Pi) / Pin * 100%其中，η表示效率，Po表示输出功率，Pi表示输入功率，Pin表示输入功率的绝对值。

5.液体平均流速计算公式：液压系统中的液体平均流速表示液体通过管道的平均速度。

液体平均流速可以使用以下公式来计算：V=Q/A其中，V表示液体平均流速，Q表示流量，A表示管道的横截面积。

6.液体流速计算公式：液压系统中的液体流速指液体通过管道的实际速度。

液体流速可以使用以下公式来计算：V=0.408*(P/ρ)^0.5其中，V表示液体流速，P表示液体的压力，ρ表示液体的密度。

7.泵的排量计算公式：液压系统中的泵的排量表示单位时间内泵所能输送的液体体积。

泵的排量可以使用以下公式来计算：Q=V*n其中，Q表示泵的排量，V表示一次泵送的体积，n表示泵的转速。

8.液力传动比计算公式：液力传动比表示输出转矩与输入转矩的比例。

液力传动比可以使用以下公式来计算：I=T2/T1其中，I表示液力传动比，T2表示输出转矩，T1表示输入转矩。

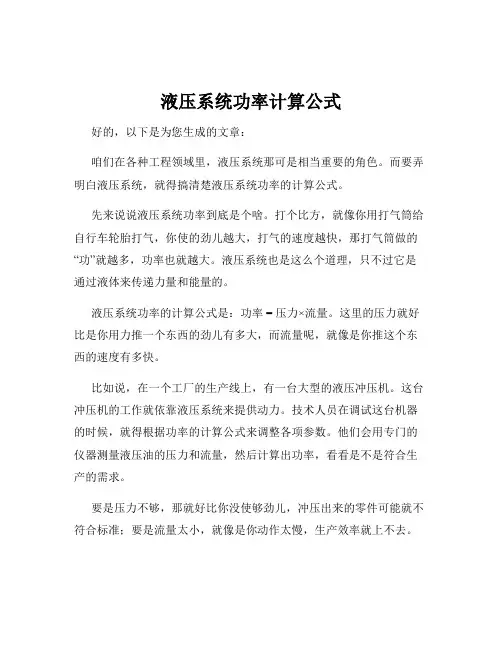

液压系统功率计算公式好的，以下是为您生成的文章：咱们在各种工程领域里，液压系统那可是相当重要的角色。

而要弄明白液压系统，就得搞清楚液压系统功率的计算公式。

先来说说液压系统功率到底是个啥。

打个比方，就像你用打气筒给自行车轮胎打气，你使的劲儿越大，打气的速度越快，那打气筒做的“功”就越多，功率也就越大。

液压系统也是这么个道理，只不过它是通过液体来传递力量和能量的。

液压系统功率的计算公式是：功率 = 压力×流量。

这里的压力就好比是你用力推一个东西的劲儿有多大，而流量呢，就像是你推这个东西的速度有多快。

比如说，在一个工厂的生产线上，有一台大型的液压冲压机。

这台冲压机的工作就依靠液压系统来提供动力。

技术人员在调试这台机器的时候，就得根据功率的计算公式来调整各项参数。

他们会用专门的仪器测量液压油的压力和流量，然后计算出功率，看看是不是符合生产的需求。

要是压力不够，那就好比你没使够劲儿，冲压出来的零件可能就不符合标准；要是流量太小，就像是你动作太慢，生产效率就上不去。

我曾经在一家机械厂实习的时候，就碰到过这样的情况。

当时有一台新安装的液压机床，怎么都调试不好。

师傅带着我们几个实习生在那琢磨了半天。

最后发现，原来是油泵的输出压力不够，导致整个液压系统的功率达不到要求。

经过一番调整，更换了合适的油泵，问题才解决。

在实际应用中，计算液压系统功率可不是简单地套个公式就行。

还得考虑很多其他因素，比如液压油的黏度、管道的阻力、液压元件的效率等等。

这就像是一场复杂的“交响乐”，每个音符都得准确无误，才能演奏出美妙的乐章。

再比如说，在建筑工地上的塔吊，它的升降和转动也是靠液压系统来控制的。

如果功率计算不准确，塔吊在工作的时候可能就会出现故障，那后果可就不堪设想了。

所以啊，液压系统功率的计算公式虽然看起来简单，但真正要运用好，还得结合实际情况，仔细分析，才能让液压系统高效、稳定地工作，为我们的生产和生活服务。

总之，液压系统功率的计算公式就像是一把神奇的钥匙，能帮助我们打开液压系统这个神秘世界的大门，让我们更好地掌握和运用它的力量。

液压系统计算公式汇总公式大全液压系统是一种利用液体传导压力和动力的系统，广泛应用于各个领域中。

液压系统设计和计算是液压系统工程师的一个关键任务。

下面是一些常见的液压系统计算公式的汇总。

1.流量公式：流量Q是液压系统中液体通过一个特定点的速度。

根据流量公式，流量可以通过如下公式计算：Q=A×V其中，A代表流体通过的面积，V代表流体通过该面积的速度。

2.压力公式：液压系统中的压力可以通过如下公式计算：P=F/A其中，P代表压力，F代表力，A代表作用力的面积。

3.功率公式：液压系统中的功率可以通过如下公式计算：P=Q×ΔP其中，P代表功率，Q代表流量，ΔP代表压力差。

4.流速公式：液压系统中的流速可以通过如下公式计算：V=Q/A其中，V代表流速，Q代表流量，A代表流体通过的面积。

5.泵的排出量公式：液压泵的排出量可以通过如下公式计算：Q=n×Vc其中，Q代表排出量，n代表转速，Vc代表泵的容积。

6.力的计算公式：液压系统中的力可以通过如下公式计算：F=P×A其中，F代表力，P代表压力，A代表作用力的面积。

7.缸的承受载荷公式：液压缸承受的载荷可以通过如下公式计算：W=P×A其中，W代表载荷，P代表压力，A代表缸的有效面积。

8.加速时间公式：液压缸的加速时间可以通过如下公式计算：t=√(2h/g)其中，t代表加速时间，h代表移动的距离，g代表重力加速度。

9.液压泵的效率公式：液压泵的效率可以通过如下公式计算：η=(流量输出功率/输入功率)×100%其中，η代表效率。

10.液压缸的速度公式：液压缸的速度可以通过如下公式计算：V=Q/A其中，V代表速度，Q代表流量，A代表有效面积。

以上是液压系统中常见的一些计算公式的汇总。

液压系统的设计和计算需要根据具体的应用场景和系统要求进行，这些公式可以作为基础指导，但在实际应用时还需要根据具体情况进行调整和优化。

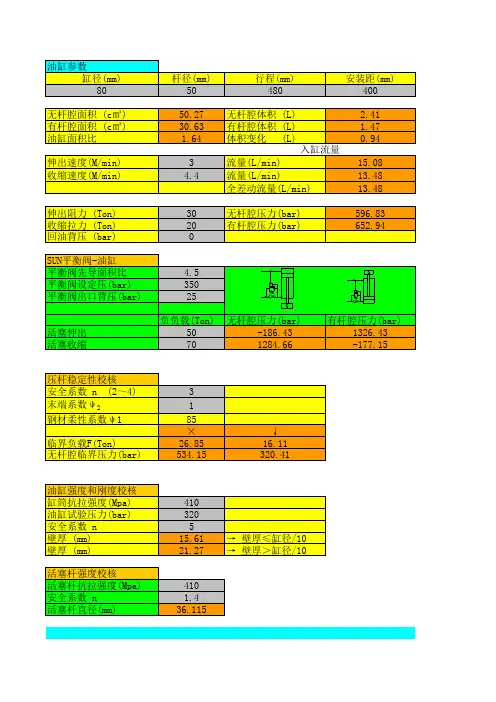

液压系统计算公式1.液压缸的力和速度计算：液压缸的力和速度计算可以通过液压系统的压力和流量来求解。

液压缸的力计算公式为：F=P×A其中，F表示液压缸的力（单位为N），P表示液压系统的工作压力（单位为Pa），A表示液压缸的有效工作面积（单位为㎡）。

液压缸的速度计算公式为：v=Q/(A×1000)其中，v表示液压缸的速度（单位为m/s），Q表示液压系统的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡）。

这里将液压系统的流量单位转换为升每分钟（L/min）是因为速度的单位为米每秒（m/s）。

2.液体流量计算：液体流量计算主要是用于选择液压泵和计算液压系统的流量。

液体流量计算公式为：Q=A×v×1000其中，Q表示液体的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡），v表示液体的速度（单位为m/s）。

这里将液体的速度单位转换为米每秒（m/s）是因为流量的单位为升每分钟（L/min）。

3.泵和马达的工作参数计算：液压系统中的泵和马达是系统的核心部件，其工作参数计算涉及到流量、压力、功率等方面。

泵的工作参数计算公式为：Pump Power (KW) = (Flow Rate (L/min) × Pressure (Bar)) ÷ 600其中，Pump Power表示泵的功率（单位为千瓦，KW），Flow Rate表示泵的流量（单位为L/min），Pressure表示泵的压力（单位为巴，Bar）。

马达的工作参数计算公式为：Motor Power (KW) = (Torque (Nm) × Speed (RPM)) ÷ 9550其中，Motor Power表示马达的功率（单位为千瓦，KW），Torque表示马达的扭矩（单位为牛顿米，Nm），Speed表示马达的转速（单位为转每分钟，RPM）。

4.液体管道的压力损失计算：液体管道的压力损失计算主要用于确定液体输送过程中的管道直径和管道长度。

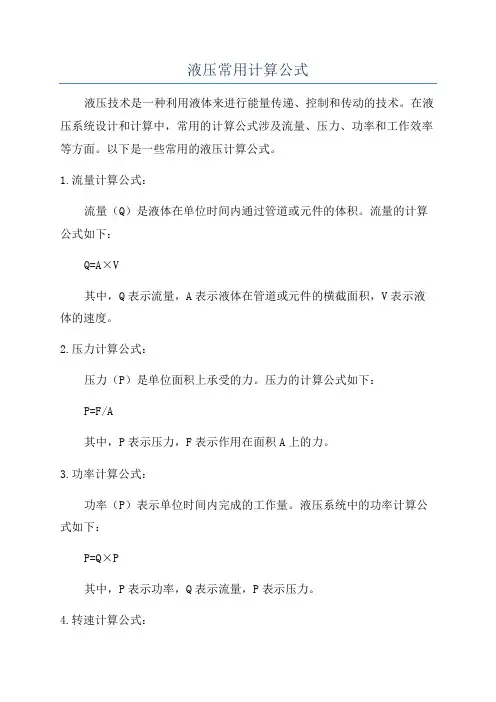

液压常用计算公式液压技术是一种利用液体来进行能量传递、控制和传动的技术。

在液压系统设计和计算中，常用的计算公式涉及流量、压力、功率和工作效率等方面。

以下是一些常用的液压计算公式。

1.流量计算公式：流量（Q）是液体在单位时间内通过管道或元件的体积。

流量的计算公式如下：Q=A×V其中，Q表示流量，A表示液体在管道或元件的横截面积，V表示液体的速度。

2.压力计算公式：压力（P）是单位面积上承受的力。

压力的计算公式如下：P=F/A其中，P表示压力，F表示作用在面积A上的力。

3.功率计算公式：功率（P）表示单位时间内完成的工作量。

液压系统中的功率计算公式如下：P=Q×P其中，P表示功率，Q表示流量，P表示压力。

4.转速计算公式：液压泵或涩的转速（n）是指每分钟内的转动次数。

转速的计算公式如下：n=Q/A其中，n表示转速，Q表示流量，A表示泵或涩的元件横截面积。

5.排量计算公式：排量（V）是指液压泵或涩每转动一圈所排出的液体体积。

排量的计算公式如下：V=A×s其中，V表示排量，A表示泵或液压机元件的横截面积，s表示泵或液压机元件的运动距离。

6.液压缸的推力计算公式：液压缸的推力（F）是指液压缸在工作时通过液压力所获得的推力。

液压缸的推力计算公式如下：F=P×A其中，F表示液压缸的推力，P表示液压力，A表示液压缸的有效面积。

7.液压缸的速度计算公式：液压缸的速度（V）是指液压缸活塞的移动速度。

液压缸的速度计算公式如下：V=Q/A其中，V表示液压缸的速度，Q表示流量，A表示液压缸有效面积。

8.泵的效率计算公式：液压泵的效率（η）是指液压泵所提供的功率与所吸收的功率之比。

液压泵的效率计算公式如下：η = Pout / Pin其中，η表示泵的效率，Pout表示泵的输出功率，Pin表示泵的输入功率。

液压系统的设计和计算涉及到更多的因素和公式，如液体的黏度、摩擦力、泄漏量等，上述的公式只是一些常见的计算公式。

液压系统电机功率计算公式
首先要看你的负载情况，计算出液压系统的参数。

压力取决于负载，流量取决于速度。

功率=压力×流量×系数；电机的功率=泵的功率×系数。

液压系统电机的类型可以根据实际工况和液压系统电机的最大工作压力选取，然后根据液压系统电机的最大流量确定其型号。

值得注意的是，泵的额定压力应该比上述最大工作压力高25%到50%，以留有压力储备。

额定流量则只需满足上述最大流量即可。

液压系统电机的规格型号确定以后，驱动液压系统电机的电机功率可以按下式计算：
式中，Δpp—液压系统电机的进、出口压力之差；
qp—液压系统电机的实际流量；
ηp—液压系统电机的总效率。

限压式变量叶片泵驱动电机的功率可按该泵流量-压力曲线拐点处的流量和压力计算。

一个好的液压系统离不开一个好的液压系统电机和一个好的电机。

在配置液压系统电机和电机时，我们需要特别注意，那么液压系统电机驱动电机功率计算公式。

根据压力和流量选定液压系统电机的规格型号之后，驱动液压系统电机的电动机功率可按下式计算P=pQ/60；
式中，P为电动机功率，KW;
p为液压系统电机的比较大工作压力，MPa;
Q为液压系统电机的输出流量，L/min;
电机功率=压力（兆帕）x流量（升/分钟）/60（系数）。

完整版)液压常用计算公式液压常用计算公式1、齿轮泵流量（L/min）：公式：q = Vnηo / 1000其中，V为泵排量，n为转速（r/min），ηo为齿轮泵容积效率，q为实际流量（L/min），单位为ml/r。

2、齿轮泵输入功率（kW）：公式：Pi = 2πTn /其中，T为扭矩（N.m），n为转速（r/min），Pi为齿轮泵输入功率（kW）。

3、齿轮泵输出功率（kW）：公式：Po = pq' /其中，p为输出压力（MPa），q为实际流量（L/min），Po为齿轮泵输出功率（kW）。

4、齿轮泵容积效率（%）：公式：ηV = q / qo × 100其中，q为实际流量（L/min），qo为理论流量（L/min），ηV为齿轮泵容积效率（%）。

5、齿轮泵机械效率（%）：公式：ηm = 1000pq / 2πTn × 100其中，p为输出压力（MPa），q为实际流量（L/min），T为扭矩（N.m），n为转速（r/min），ηm为齿轮泵机械效率（%）。

6、齿轮泵总效率（%）：公式：η = ηV × ηm其中，ηV为齿轮泵容积效率（%），ηm为齿轮泵机械效率（%），η为齿轮泵总效率（%）。

7、齿轮马达扭矩（N.m）：公式：Tt = ΔP × q / 2πn × ηm其中，ΔP为马达的输入压力与输出压力差（MPa），q为马达排量（ml/r），n为马达转速（r/min），ηm为马达机械效率（%），Tt为马达理论扭矩（N.m）。

8、齿轮马达的转速（r/min）：公式：n = Q / (q × ηV)其中，Q为马达输入流量（ml/min），q为马达排量（ml/r），ηV为马达容积效率（%），n为马达转速（r/min）。

9、齿轮马达的输出功率（kW）：公式：P = 2πnT / (360 × 10^3)其中，n为马达实际转速（r/min），T为马达实际输出扭矩（N.m），P为马达输出功率（kW）。

理想液体伯努利方程
实际液体重度
γ=ρ·g 雷诺数
Re=v·D H /νv - 流速
D H - 水力直径
ν - 运动粘度
D H =4A/χA- 通流截面面积
χ- 湿周长度
用到的基本公式
常量=++g
v z p 21211γw h g
v z p g v z p +++=++2222222111γ
γ
沿程压力损失 达西(Darcy)公式
l- 直管长度d- 管路内径
v- 平均流速
ρ- 油密度
λ-沿程阻力系数
局部压力损失
ξ-局部阻力系数C d - 流量系数
薄壁小孔流量 a - 节流面积
ρ- 油液密度细长孔流量圆环形间隙流量ε- 偏心率δ- 同心时的间隙量
e - 偏心量
ε=e/δ
平面缝隙流量 b - 缝隙宽度平行圆盘间隙流量R - 圆盘的外半径r - 圆盘的中心孔半径
2v =P △2
⋅⋅ρ
ξ2v d l =P △2⋅⋅⋅ρλp 2=Q d ∆⋅⋅⋅ρa C p p ∆⋅⋅⋅⋅=∆⋅⋅⋅l
128d l 128d =Q 4
4ρνπμπ)5.11(l 12d )5.11(l 12d =Q 2323ερνδπεμδπ+⋅∆⋅⋅⋅⋅⋅=+⋅∆⋅⋅⋅⋅p p p b p b ∆⋅⋅⋅⋅=∆⋅⋅⋅l 12l 12=Q 33ρνδμδp R
p R
∆⋅⋅⋅⋅=∆⋅⋅⋅r ln 6r ln 6=Q 33
ρνδπμδπ
系统设计方面

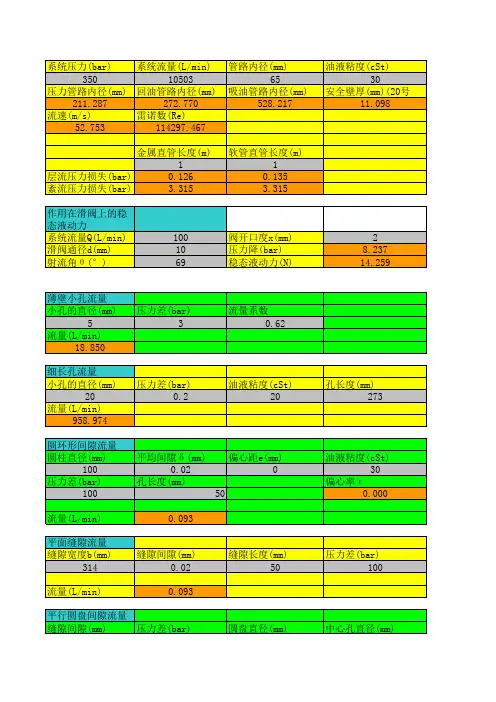

管道压力损失
薄壁孔流量公式
细长孔流量公式，参照圆形孔计算公式，这只是粗略计算。
