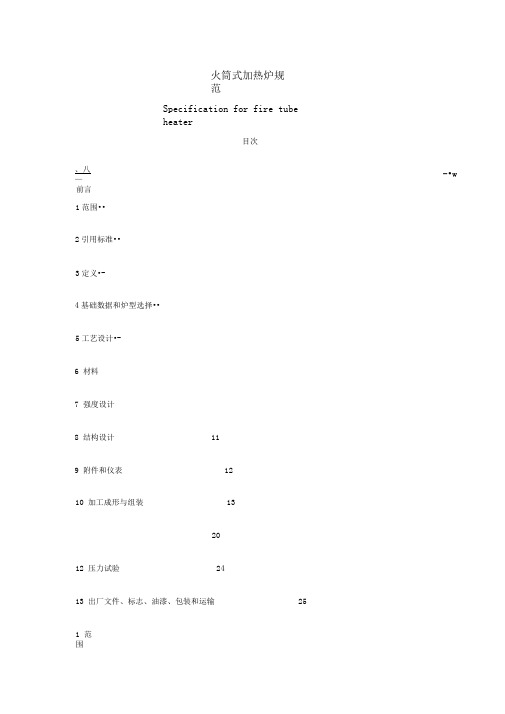

火筒式加热炉规范Specification for fire tubeheater目次、八-•w —前言1范围••2引用标准••3定义•-4基础数据和炉型选择••5工艺设计•-6 材料7 强度设计8 结构设计119 附件和仪表1210 加工成形与组装132012 压力试验2413 出厂文件、标志、油漆、包装和运输251 范围本规范规定了火筒式加热炉设计、制造、检验与验收的基本要求。
本规范适用于陆上油、气田生产中使用的火筒式加热炉的设计、制造、检验与验收。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 150 -1998 钢制压力容器GB/T 699 -1999 优质碳素结构钢GB/T 700 -1988 碳素结构钢GB 713 -1997 锅炉用钢板GB/T 912 -1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 983 -1995 不锈钢焊条GB/T 985 -1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T 986 -1988 埋弧焊焊缝坡口的基本形式和尺寸GB/T 3077 -1999 合金结构钢GB 3087 -1999 低中压锅炉用无缝钢管GB/T 3274 -1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 5117 -1995 碳钢焊条GB /T 5118 -1995 低合金钢焊条GB /T 5293 -1999 埋弧焊用碳钢焊丝和焊剂GB 5310 -1995 高压锅炉用无缝钢管GB 6479 -1986 化肥设备用高压无缝钢管GB 6654 -1996 压力容器用钢板GB /T 8163 -1999 输送流体用无缝钢管GB 50205 - 95 钢结构工程施工及验收规范GB /T 50235 -1997 工业金属管道工程施工及验收规范GB /T 12459 -1990 钢制对焊无缝管件 GB /T 13401 -1992 钢板制对焊管件 GB /T 14957 -1994 熔化焊用钢丝 GB /T 14958 -1994 气体保护焊用钢丝 GB /T 14982 -1994 粘土质耐火泥浆JB / T 1611 -93 锅炉管子技术条件 JB /T 1613 -93 锅炉受压元件焊接技术条件 JB / T 1615 -91 锅炉油漆和包装技术条件 JB / T 1619-93 锅壳锅炉本体总装技术条件 JB / T1623 -92 锅炉管孔中心距尺寸偏差JB /T 1625 -93 中低压锅炉焊接管孔尺寸JB 2536 -80 压力容器油漆、包装和运输JB 3375 - 91 锅炉原材料入厂检验JB 4708 -92 钢制压力容器焊接工艺评定JB /T 4709 -92 钢制压力容器焊接规程JB /T 4712 - 92 鞍式支座JB 4726 -94 压力容器用碳素钢和低合金钢锻件JB 4730 -94 压力容器无损检测JB /T 4735 -1997 钢制焊接常压容器JB /T 4736 -95 补强圈JB /T 4737 -95 椭圆形封头SY 0031 -95 石油工业用加热炉安全规程- 1997 天然气地面设施抗硫化物应力开裂金属材料要求SY /T 0510- 1998 钢制对焊管件 SY /T 0535 - 94 火筒式加热炉热力与阻力计算方法 SY /T 0540 - 94 石油工业加热炉型式与基本参数 SY /T 5261- 91 火筒式加热炉受压元件强度计算方法SY /T 5106 - 93 粘土质耐火砖SY /T 0599DL/T 5048 -95 电力建设施工及验收技术规范一管道焊接接头超声波检验篇3定义本标准采用下列定义。
火筒式加热炉规范Specification for fire tube heater目次前言²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²Ⅳ1范围²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²1 2引用标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²1 3定义²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2 4基础数据和炉型选择²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3 5工艺设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3 6材料²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²4 7强度设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²7 8结构设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²11 9附件和仪表²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²12 10加工成形与组装²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²13 11焊接²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²20 12压力试验²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²24 13出厂文件、标志、油漆、包装和运输²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²25 1范围本规范规定了火筒式加热炉设计、制造、检验与验收的基本要求。
火筒式加热炉规Specification for fire tube heater目次前言 (Ⅳ)1围 (1)2引用标准 (1)3定义 (2)4基础数据和炉型选择 (3)5工艺设计 (3)6材料 (4)7强度设计 (7)8结构设计 (11)9附件和仪表 (12)10加工成形与组装 (13)11焊接 (20)12压力试验 (24)13出厂文件、标志、油漆、包装和运输 (25)1围本规规定了火筒式加热炉设计、制造、检验与验收的基本要求。
本规适用于陆上油、气田生产中使用的火筒式加热炉的设计、制造、检验与验收。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 150-1998钢制压力容器GB/T 699-1999优质碳素结构钢GB/T 700-1988碳素结构钢GB 713-1997锅炉用钢板GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 983-1995不锈钢焊条GB/T 985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T 986-1988埋弧焊焊缝坡口的基本形式和尺寸GB/T 3077-1999合金结构钢GB 3087-1999低中压锅炉用无缝钢管GB/T 3274-1988碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 5117-1995碳钢焊条GB/T 5118-1995低合金钢焊条GB/T 5293-1999埋弧焊用碳钢焊丝和焊剂GB 5310-1995高压锅炉用无缝钢管GB 6479-1986化肥设备用高压无缝钢管GB 6654-1996压力容器用钢板GB/T 8163-1999输送流体用无缝钢管GB/T 12459-1990钢制对焊无缝管件GB/T 13401-1992钢板制对焊管件GB/T 14957-1994熔化焊用钢丝GB/T 14958-1994气体保护焊用钢丝GB/T 14982-1994粘土质耐火泥浆GB 50205-95钢结构工程施工及验收规GB/T 50235-1997工业金属管道工程施工及验收规JB/T 1611-93锅炉管子技术条件JB/T 1613-93锅炉受压元件焊接技术条件JB/T 1615-91锅炉油漆和包装技术条件JB/T 1619-93锅壳锅炉本体总装技术条件JB/T 1623-92锅炉管孔中心距尺寸偏差JB/T 1625-93 中低压锅炉焊接管孔尺寸JB 2536-80压力容器油漆、包装和运输JB 3375-91锅炉原材料入厂检验JB 4708-92钢制压力容器焊接工艺评定JB/T 4709-92钢制压力容器焊接规程JB/T 4712-92鞍式支座JB 4726-94压力容器用碳素钢和低合金钢锻件JB 4730-94压力容器无损检测JB/T 4735-1997钢制焊接常压容器JB/T 4736-95补强圈JB/T 4737-95椭圆形封头SY 0031-95石油工业用加热炉安全规程SY/T 0510-1998钢制对焊管件SY/T 0535-94火筒式加热炉热力与阻力计算方法SY/T 0540-94石油工业加热炉型式与基本参数SY/T 0599-1997天然气地面设施抗硫化物应力开裂金属材料要求SY/T 5261-91火筒式加热炉受压元件强度计算方法SY/T 5106-93粘土质耐火砖DL/T 5048-95电力建设施工及验收技术规一管道焊接接头超声波检验篇3 定义本标准采用下列定义。

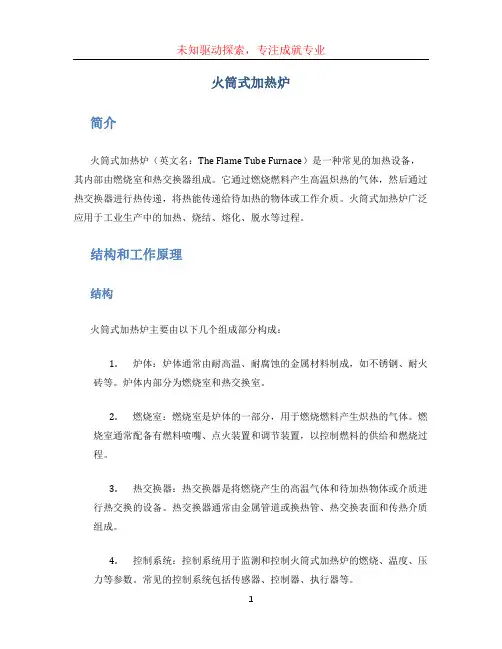

火筒式加热炉简介火筒式加热炉(英文名:The Flame Tube Furnace)是一种常见的加热设备,其内部由燃烧室和热交换器组成。
它通过燃烧燃料产生高温炽热的气体,然后通过热交换器进行热传递,将热能传递给待加热的物体或工作介质。
火筒式加热炉广泛应用于工业生产中的加热、烧结、熔化、脱水等过程。
结构和工作原理结构火筒式加热炉主要由以下几个组成部分构成:1.炉体:炉体通常由耐高温、耐腐蚀的金属材料制成,如不锈钢、耐火砖等。
炉体内部分为燃烧室和热交换室。
2.燃烧室:燃烧室是炉体的一部分,用于燃烧燃料产生炽热的气体。
燃烧室通常配备有燃料喷嘴、点火装置和调节装置,以控制燃料的供给和燃烧过程。
3.热交换器:热交换器是将燃烧产生的高温气体和待加热物体或介质进行热交换的设备。
热交换器通常由金属管道或换热管、热交换表面和传热介质组成。
4.控制系统:控制系统用于监测和控制火筒式加热炉的燃烧、温度、压力等参数。
常见的控制系统包括传感器、控制器、执行器等。
工作原理火筒式加热炉的工作原理可以简单概括为以下几个步骤:1.燃料燃烧:燃料经过喷嘴喷入燃烧室,在点火装置的作用下,燃料与空气混合并燃烧产生高温炽热的气体。
2.热交换:高温气体进入热交换器,在换热表面的作用下,热能传递给待加热的物体或介质。
燃烧后的废气则被排出炉外。
3.温度控制:控制系统根据设定的加热需求和安全要求,实时监测炉内温度,通过调节燃料供给和风量等参数,实现温度的自动控制。
优势和应用优势火筒式加热炉相比其他加热设备具有以下优势:1.高效节能:火筒式加热炉通过燃烧产生高温气体,充分利用燃料的热能,具有较高的热效率。
2.灵活性强:火筒式加热炉可以使用多种燃料,如天然气、液化石油气等,灵活应对不同加热需求。
3.加热均匀:火筒式加热炉的热交换器设计合理,能够实现对待加热物体或介质的均匀加热。
应用火筒式加热炉广泛应用于以下领域:1.制造业:火筒式加热炉在金属加工、陶瓷制造、玻璃制造等行业中,常用于熔化金属、烧结陶瓷、玻璃烧结等工艺。
油田常用火筒式加热炉简介一、火筒式加热炉的概念1. 火筒式加热炉在金属圆筒壳体内设置火筒传递热量的一种加热炉,称为火筒式加热炉。
火筒式加热炉分为火筒式直接加热炉和火筒式间接加热炉。
2. 火筒式直接加热炉被加热介质在壳体内由火筒直接加热的火筒式加热炉,称为火筒式直接加热炉,简称火筒炉(包括具有加热和其他功能的合一装置)。
可抽式微正压加热炉(含第一代产品微正压加热炉),实际从大的概念上说都是属于火筒式直接加热炉。
他与传统火筒炉相比,一个是负压燃烧,一个是微压燃烧。
传统火筒炉所需的动力是靠烟囱的抽力来实现的,而且烟囱提供的抽力又有限,所以烟囱一方面要做得很高,且烟气通道还要截面大,以最大限度地降低烟气阻力,这样炉子才好烧,这就是为什么火筒炉烟火管很粗,炉子负荷大时不得不做成双火筒结构的原因,这种烟型在满足烟气的露点腐蚀时,热效率低(85%),耗钢量大,不易实现燃烧的自动控制,因为两个火筒的燃烧互相影响。
微正压加热炉所需的动力是靠鼓风机提供的,烟囱不需要很高,烟气流速快,可以采用组烟管束,在同样满足烟气露点腐蚀的情况下,热效率高(90%),耗钢量小,且一般为单火筒结构,容易实现燃烧的自动控制。
3. 火筒式间接加热炉被加热介质在壳体内的盘管(由钢管和管件组焊制成的传热元件)中,由中间载热体加热,而中间载热体由火筒直接加热的火筒式加热炉,称为火筒式间接加热炉。
壳体中间载热介质为水(水不发生相变)的火筒式间接加热炉,简称水套炉。
壳体内的压力小于1个大气压(具有一定的真空度)中间载热介质也为水,水受火筒加热后变为水蒸汽(水发生相变,水蒸汽温度小于100度)的火筒式间接加热炉,简称真空炉。
壳体中间载热介质为其它易发生相变的介质时的火筒式间接加热炉,简称热媒炉。
二、火筒式加热炉的结构1.火筒式加热炉(含二合一装置)1—烟气取样口;2—烟囱;3—烟囱附件;4—介质出口;5—壳体;6—安全阀;7—压力表;8—火筒;9—检查孔;10—介质进口分配管;11—排污口;12—燃烧器;13—阻火器;14—防爆门图1 火筒炉结构示意图2. 水套炉1—烟气取样口;2—烟囱;3—烟囱附件;4-—壳体;5—花板;6—盘管;7—安全阀;8—压力表;9—测温口;10—检查孔;11—排污口;12—火筒;13—液位计;14—燃烧器;15—阻火器;16—防爆门图2 水套炉结构示意图3. 真空炉真空炉在结构上与水套炉很相似,热媒一个是水一个是水蒸汽,一个热效率高一个热效率低,一个结构大一个结构小。
火筒式加热炉规范Specification for fire tube heater目次前言 (Ⅳ)1范围 (1)2引用标准 (1)3定义 (2)4基础数据和炉型选择 (3)5工艺设计 (3)6材料 (4)7强度设计 (7)8结构设计 (11)9附件和仪表 (12)10加工成形与组装 (13)11焊接 (20)12压力试验 (24)13出厂文件、标志、油漆、包装和运输 (25)1范围本规范规定了火筒式加热炉设计、制造、检验与验收的基本要求。
本规范适用于陆上油、气田生产中使用的火筒式加热炉的设计、制造、检验与验收。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 150-1998钢制压力容器GB/T 699-1999优质碳素结构钢GB/T 700-1988碳素结构钢GB 713-1997锅炉用钢板GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 983-1995不锈钢焊条GB/T 985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T 986-1988埋弧焊焊缝坡口的基本形式和尺寸GB/T 3077-1999合金结构钢GB 3087-1999低中压锅炉用无缝钢管GB/T 3274-1988碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 5117-1995碳钢焊条GB/T 5118-1995低合金钢焊条GB/T 5293-1999埋弧焊用碳钢焊丝和焊剂GB 5310-1995高压锅炉用无缝钢管GB 6479-1986化肥设备用高压无缝钢管GB 6654-1996压力容器用钢板GB/T 8163-1999输送流体用无缝钢管GB/T 12459-1990钢制对焊无缝管件GB/T 13401-1992钢板制对焊管件GB/T 14957-1994熔化焊用钢丝GB/T 14958-1994气体保护焊用钢丝GB/T 14982-1994粘土质耐火泥浆GB 50205-95钢结构工程施工及验收规范GB/T 50235-1997工业金属管道工程施工及验收规范JB/T 1611-93锅炉管子技术条件JB/T 1613-93锅炉受压元件焊接技术条件JB/T 1615-91锅炉油漆和包装技术条件JB/T 1619-93锅壳锅炉本体总装技术条件JB/T 1623-92锅炉管孔中心距尺寸偏差JB/T 1625-93 中低压锅炉焊接管孔尺寸JB 2536-80压力容器油漆、包装和运输JB 3375-91锅炉原材料入厂检验JB 4708-92钢制压力容器焊接工艺评定JB/T 4709-92钢制压力容器焊接规程JB/T 4712-92鞍式支座JB 4726-94压力容器用碳素钢和低合金钢锻件JB 4730-94压力容器无损检测JB/T 4735-1997钢制焊接常压容器JB/T 4736-95补强圈JB/T 4737-95椭圆形封头SY 0031-95石油工业用加热炉安全规程SY/T 0510-1998钢制对焊管件SY/T 0535-94火筒式加热炉热力与阻力计算方法SY/T 0540-94石油工业加热炉型式与基本参数SY/T 0599-1997天然气地面设施抗硫化物应力开裂金属材料要求SY/T 5261-91火筒式加热炉受压元件强度计算方法SY/T 5106-93粘土质耐火砖DL/T 5048-95电力建设施工及验收技术规范一管道焊接接头超声波检验篇3 定义本标准采用下列定义。

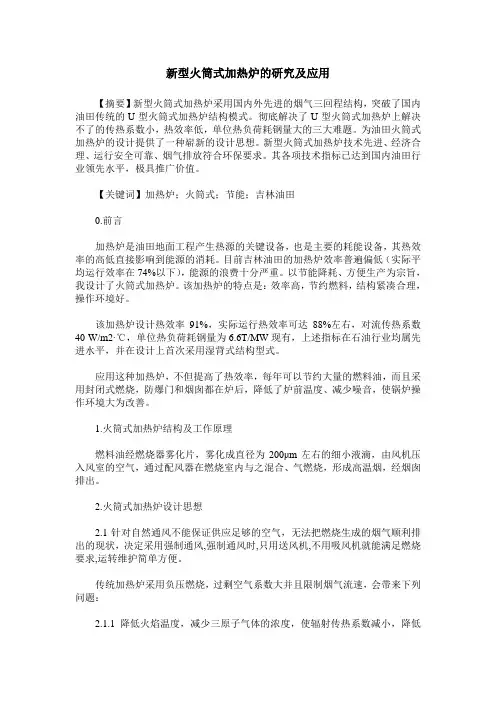

新型火筒式加热炉的研究及应用【摘要】新型火筒式加热炉采用国内外先进的烟气三回程结构,突破了国内油田传统的U型火筒式加热炉结构模式。
彻底解决了U型火筒式加热炉上解决不了的传热系数小,热效率低,单位热负荷耗钢量大的三大难题。
为油田火筒式加热炉的设计提供了一种崭新的设计思想。
新型火筒式加热炉技术先进、经济合理、运行安全可靠、烟气排放符合环保要求。
其各项技术指标已达到国内油田行业领先水平,极具推广价值。
【关键词】加热炉;火筒式;节能;吉林油田0.前言加热炉是油田地面工程产生热源的关键设备,也是主要的耗能设备,其热效率的高低直接影响到能源的消耗。
目前吉林油田的加热炉效率普遍偏低(实际平均运行效率在74%以下),能源的浪费十分严重。
以节能降耗、方便生产为宗旨,我设计了火筒式加热炉。
该加热炉的特点是:效率高,节约燃料,结构紧凑合理,操作环境好。
该加热炉设计热效率91%,实际运行热效率可达88%左右,对流传热系数40 W/m2·℃,单位热负荷耗钢量为6.6T/MW现有,上述指标在石油行业均属先进水平,并在设计上首次采用湿背式结构型式。
应用这种加热炉,不但提高了热效率,每年可以节约大量的燃料油,而且采用封闭式燃烧,防爆门和烟囱都在炉后,降低了炉前温度、减少噪音,使锅炉操作环境大为改善。
1.火筒式加热炉结构及工作原理燃料油经燃烧器雾化片,雾化成直径为200μm左右的细小液滴,由风机压入风室的空气,通过配风器在燃烧室内与之混合、气燃烧,形成高温烟,经烟囱排出。
2.火筒式加热炉设计思想2.1针对自然通风不能保证供应足够的空气,无法把燃烧生成的烟气顺利排出的现状,决定采用强制通风,强制通风时,只用送风机,不用吸风机就能满足燃烧要求,运转维护简单方便。
传统加热炉采用负压燃烧,过剩空气系数大并且限制烟气流速,会带来下列问题:2.1.1降低火焰温度,减少三原子气体的浓度,使辐射传热系数减小,降低辐射热的吸收率。
2.1.2因烟气量大,使一定排烟温度下的排烟损失增多,降低了加热炉热效率。
[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2869668Y [45]授权公告日2007年2月14日专利号 ZL 200520104729.X [22]申请日2005.11.22[21]申请号200520104729.X[73]专利权人冀东石油勘探开发公司地址063000河北省唐山市路北区光明西里51号小区甲区[72]设计人刘兆海 祁红卫 李义顺 李志远 杨笑松[74]专利代理机构唐山永和专利事务所代理人王永红[51]Int.CI.F24H 1/00 (2006.01)权利要求书 1 页 说明书 4 页 附图 2 页[54]实用新型名称二回程火筒式加热炉[57]摘要一种二回程火筒式加热炉,它的筒体内的上部空间设置有换热管束,每组换热管束分别有一只前管板和一只后管板;每组换热管束包含多根换热管,每根换热管的首尾两端分别穿过前管板和后管板的端面并固定在其上;该前管板、后管板分别连接在位于筒体上的前封头和后封头上;该筒体的两端面分别与前封头、后封头连接;火筒和烟管分别设置在筒体内、换热管束之下;一回程烟管前端与前封头连接,尾端与后封头连接。
火筒一端与后封头固定连接,另一端与回燃室固定连接。
本实用新型的换热器采用换热管,传热效果好,而且可采用机械的方式清洗换热器的受热面,不污染环境,能够更好地满足油田集输加热的需求。
200520104729.X权 利 要 求 书第1/1页 1、一种二回程火筒式加热炉,包括筒体(1)、火筒(2)、回烟室(3)、前管箱(6)、前管板(8)、前封头(9)、换热管束(10)、后封头(13)、后管板(14)、后管箱(15)、一回程烟管(18),其特征在于,筒体(1)内的上部空间设置有换热管束(10),每组换热管束(10)分别有一只前管板(8)和一只后管板(14);每组换热管束包含有多根换热管,每根换热管的首尾两端分别依次穿过前管板(8)和后管板(14)并分别固定在前、后管板上;该前管板(8)、后管板(14)分别与位于筒体(1)上的前封头(9)和后封头(13)连接;筒体(1)的两端面分别与前封头(9)、后封头(13)连接,火筒(2)、一回程烟管(18)分别设置在筒体(1)内位于换热管束(10)之下;该火筒(2)一端与后封头(13)固定连接,另一端与回烟室(3)固定连接;该一回程烟管(18)的一端与回烟室(3)固定连接,另一端与后封头(13)固定连接。
火筒式加热炉简介火筒式加热炉是一种常见的工业加热设备,主要用于对物体进行加热处理。
它通过燃烧燃料产生的热能,将物体加热到所需温度,从而实现加热处理的目的。
火筒式加热炉在钢铁、铁合金、矿石熔炼等领域得到广泛应用。
结构和工作原理火筒式加热炉由筒体、燃烧室、烟道、进料口、出料口等部分组成。
筒体通常由耐火材料构成,以保证其耐高温和耐磨性能。
当加热炉开始工作时,燃料被引入燃烧室,并点燃产生火焰。
火焰通过燃烧室壁上的烟道,进一步加热炉内部的筒体。
筒体通过传导和辐射的方式将热能传递给待加热物体,使其温度逐渐升高。
待加热物体在加热炉内进行恒温或升温处理的过程中,可以根据需要调节进料口和出料口的大小,以控制物体在加热炉内停留的时间。
特点和优势1. 高温加热能力火筒式加热炉能够达到很高的温度,可满足不同物体的加热需求。
其筒体由耐火材料构成,能够承受高温环境,保证了加热炉的稳定性和安全性。
2. 温度均匀性火筒式加热炉具有较好的温度均匀性,通过控制进料口和出料口的大小,可以使物体在加热炉内保持相对均匀的温度分布,保证加热效果的稳定性和一致性。
3. 加热效率高由于火焰直接接触筒体表面,火筒式加热炉的加热效率较高。
火焰的热能通过传导和辐射的方式传递给物体,使物体迅速升温,缩短了加热时间,提高了生产效率。
4. 操作简便火筒式加热炉的操作相对简便,只需要合理调节燃烧室的燃料供给和控制进料口和出料口的大小即可。
同时,加热炉的温度和加热时间可以根据需求进行调整和控制。
5. 应用广泛火筒式加热炉在金属熔炼、矿石烧结、陶瓷制品生产等领域得到广泛应用。
其加热方式适用于各种不同形状和尺寸的物体,具有很好的适应性。
应用案例1. 钢铁行业火筒式加热炉在钢铁行业中用于对铁合金和矿石进行熔炼处理。
通过加热炉的高温加热能力和温度均匀性,可以使铁合金和矿石迅速熔化和均匀化,提高生产效率和产品质量。
2. 陶瓷行业火筒式加热炉在陶瓷制品生产中用于对陶瓷坯料进行烧结和热处理。
目录第一章产品概述 (1)1.1 油田用加热炉现状 (1)1.2 火筒式加热炉的结构 (1)1.3 火筒式加热炉的适用场合 (2)1.4 设计参数 (2)第二章制造工艺流程 (4)2.1 制造工艺流程图 (4)2.2 选材及下料 (5)2.2.1 选材 (5)2.2.2 下料 (5)2.3 成型 (6)2.3.1筒体制造 (6)2.3.2 封头制造 (9)2.3.3 主要受压元件制造 (11)2.4 组对装配 (12)2.5 焊接及热处理 (14)2.5.1 焊接 (14)2.5.2 热处理 (14)第三章耐压试验 (17)3.1 压力试验 (17)3.1.1 液压试验 (17)3.1.2 气压试验 (18)3.2 气密性试验 (18)第四章标志、油漆、包装、运输 (21)4.1 标志 (21)4.2 油漆 (21)4.3 运输包装 (21)参考文献 (24)第一章产品概述1.1 油田用加热炉现状油田用加热炉是油田勘探开发中的重要设备之一,尤其是在我国东部油田大面积进入高含水期及稠油和天然气的开发,加热炉显得更为重要。
随着油气田勘探开发面积的增大、开发难度增大,油田用加热炉的数量越来越多。
截至2005年,中石油油田用加热炉在用数量18460台。
加热炉是油田的主要能耗设备,中石油油田用加热炉每年能耗总量折合成原油约170多万吨,耗能十分惊人。
目前,油田用加热炉主要存在设备老化(平均新度系数0.41)、小型加热炉较多、效率偏低、燃烧不充分、炉内腐蚀结垢等问题。
关注油田用加热炉技术和发展对安全生产、节能和提高生产效率有着重要的意义。
加热炉是将燃料燃烧产生的热量传给被加热介质而使其温度升高的一种加热设备。
被广泛应用于油气集输系统中,将原油、天然气及其井产物加热至工艺所要求的温度,以便进行输送、沉降、分离、脱水和初加工火筒式加热炉是为满足油田特殊需要而设计的一种专用加热设备。
它可分为直接加热(即一般讲的“火筒炉”)和间接加热(即“水套炉”)两种。
立管圆筒炉
一、立管圆筒炉概述
立管圆筒炉是辐射室立管排列,对流室和烟筒布置在辐射室上部,燃烧器布置在炉底,向上烧火的圆筒形的管式加热炉。
当炉子热负荷非常小,而且对热效率无要求时,采用立管纯辐射炉。
它是最简单、最便宜的炉子。
有反射锥的辐射立管圆筒炉是过去立式圆筒炉的典型代表,很适宜流体进、出炉温升不大时使用,热效率较螺旋管式炉高。
但是这种炉子为了强化传热在炉膛顶部使用了反射锥,当炉子烧劣质燃料(如大量硫、钡的重油)容易腐蚀破坏,燃烧器的火焰尖部也容易舔到反射锥上造成烧损,近年来已不大使用这种炉型。
无反射锥的辐射立管圆筒炉取代了有反射锥的辐射立管圆筒炉,已成为现代立式圆筒炉的主流。
它取消了反射锥,能够建造较大的炉子。
它的对流室水平布置了若干排管子,并尽量使用钉头管和翅片管,热效率较高。
建造施工简单,造价低,是管式炉应用最广泛的炉型。
但是这种炉子放大后,炉膛显得太空,炉膛体积热强度将急剧下降,结构上和经济性上都开始不利,为了克服这一缺点,可
以在大型圆筒炉的炉膛内增添炉管。
目录第一章产品概述 (1)1.1 油田用加热炉现状 (1)1.2 火筒式加热炉的结构 (1)1.3 火筒式加热炉的适用场合 (2)1.4 设计参数 (2)第二章制造工艺流程 (4)2.1 制造工艺流程图 (4)2.2 选材及下料 (5)2.2.1 选材 (5)2.2.2 下料 (5)2.3 成型 (6)2.3.1筒体制造 (6)2.3.2 封头制造 (9)2.3.3 主要受压元件制造 (11)2.4 组对装配 (12)2.5 焊接及热处理 (14)2.5.1 焊接 (14)2.5.2 热处理 (14)第三章耐压试验 (17)3.1 压力试验 (17)3.1.1 液压试验 (17)3.1.2 气压试验 (18)3.2 气密性试验 (18)第四章标志、油漆、包装、运输 (21)4.1 标志 (21)4.2 油漆 (21)4.3 运输包装 (21)参考文献 (24)第一章产品概述1.1 油田用加热炉现状油田用加热炉是油田勘探开发中的重要设备之一,尤其是在我国东部油田大面积进入高含水期及稠油和天然气的开发,加热炉显得更为重要。
随着油气田勘探开发面积的增大、开发难度增大,油田用加热炉的数量越来越多。
截至2005年,中石油油田用加热炉在用数量18460台。
加热炉是油田的主要能耗设备,中石油油田用加热炉每年能耗总量折合成原油约170多万吨,耗能十分惊人。
目前,油田用加热炉主要存在设备老化(平均新度系数0.41)、小型加热炉较多、效率偏低、燃烧不充分、炉内腐蚀结垢等问题。
关注油田用加热炉技术和发展对安全生产、节能和提高生产效率有着重要的意义。
加热炉是将燃料燃烧产生的热量传给被加热介质而使其温度升高的一种加热设备。
被广泛应用于油气集输系统中,将原油、天然气及其井产物加热至工艺所要求的温度,以便进行输送、沉降、分离、脱水和初加工火筒式加热炉是为满足油田特殊需要而设计的一种专用加热设备。
它可分为直接加热(即一般讲的“火筒炉”)和间接加热(即“水套炉”)两种。
火筒式加热炉规范Specification for fire tube heater目次前言 (Ⅳ)1范围 (1)2引用标准 (1)3定义 (2)4基础数据和炉型选择 (3)5工艺设计 (3)6材料 (4)7强度设计 (7)8结构设计 (11)9附件和仪表 (12)10加工成形与组装 (13)11焊接 (20)12压力试验 (24)13出厂文件、标志、油漆、包装和运输 (25)1范围本规范规定了火筒式加热炉设计、制造、检验与验收的基本要求。
本规范适用于陆上油、气田生产中使用的火筒式加热炉的设计、制造、检验与验收。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 150-1998钢制压力容器GB/T 699-1999优质碳素结构钢GB/T 700-1988碳素结构钢GB 713-1997锅炉用钢板GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 983-1995不锈钢焊条GB/T 985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T 986-1988埋弧焊焊缝坡口的基本形式和尺寸GB/T 3077-1999合金结构钢GB 3087-1999低中压锅炉用无缝钢管GB/T 3274-1988碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 5117-1995碳钢焊条GB/T 5118-1995低合金钢焊条GB/T 5293-1999埋弧焊用碳钢焊丝和焊剂GB 5310-1995高压锅炉用无缝钢管GB 6479-1986化肥设备用高压无缝钢管GB 6654-1996压力容器用钢板GB/T 8163-1999输送流体用无缝钢管GB/T 12459-1990钢制对焊无缝管件GB/T 13401-1992钢板制对焊管件GB/T 14957-1994熔化焊用钢丝GB/T 14958-1994气体保护焊用钢丝GB/T 14982-1994粘土质耐火泥浆GB 50205-95钢结构工程施工及验收规范GB/T 50235-1997工业金属管道工程施工及验收规范JB/T 1611-93锅炉管子技术条件JB/T 1613-93锅炉受压元件焊接技术条件JB/T 1615-91锅炉油漆和包装技术条件JB/T 1619-93锅壳锅炉本体总装技术条件JB/T 1623-92锅炉管孔中心距尺寸偏差JB/T 1625-93 中低压锅炉焊接管孔尺寸JB 2536-80压力容器油漆、包装和运输JB 3375-91锅炉原材料入厂检验JB 4708-92钢制压力容器焊接工艺评定JB/T 4709-92钢制压力容器焊接规程JB/T 4712-92鞍式支座JB 4726-94压力容器用碳素钢和低合金钢锻件JB 4730-94压力容器无损检测JB/T 4735-1997钢制焊接常压容器JB/T 4736-95补强圈JB/T 4737-95椭圆形封头SY 0031-95石油工业用加热炉安全规程SY/T 0510-1998钢制对焊管件SY/T 0535-94火筒式加热炉热力与阻力计算方法SY/T 0540-94石油工业加热炉型式与基本参数SY/T 0599-1997天然气地面设施抗硫化物应力开裂金属材料要求SY/T 5261-91火筒式加热炉受压元件强度计算方法SY/T 5106-93粘土质耐火砖DL/T 5048-95电力建设施工及验收技术规范一管道焊接接头超声波检验篇3 定义本标准采用下列定义。
3.1火筒式加热炉fire tube type heater在金属圆筒壳体内设置火筒传递热量的一种加热炉,称为火筒式加热炉。
3.2火筒式直接加热炉direct-heated heater被加热介质在壳体内由火筒直接加热的火筒式加热炉,称为火筒式直接加热炉,简称火筒炉。
3.3 火筒式间接加热炉indirect-heated heater被加热介质在壳体内的盘管(由钢管和管件组焊制成的传热元件)中,由中间载热体加热,而中间载热体由火筒直接加热的火筒式加热炉,称为火筒式间接加热炉。
中间载热介质为水的火筒式间接加热炉,简称水套炉。
壳体在常压下工作的水套炉,简称常压水套炉。
3.4火筒fire tube在火筒式加热炉中,具有燃烧室功能,且主要传递辐射热的元件称为火管;与火管相连通,且主要进行对流换热的元件称为烟管;火管和烟管总称为火筒。
3.5工作压力working pressure系指在正常工作情况下,火筒式加热炉壳体顶部(或水套炉盘管内)可能达到的最高压力。
3.6设计压力design pressure系指在相应设计温度下用以确定火筒式加热炉壳体及受压元件厚度的压力,亦即标注在铭牌上的设计压力,其值不应小于工作压力。
3.7设计温度design temperature系指火筒式加热炉正常工作过程中,在相应设计压力下壳壁或元件金属可能达到的最高温度。
当各个部位在工作过程中可能产生不同温度时,取预计的不同温度作为各相应部位的设计温度。
3.8排烟温度temperature of flue gas taken from the base of stack 系指在烟囱底部的烟管出口处的烟气温度。
4基础数据和炉型选择4.1基础数据4.1.1介质a)被加热介质种类、组分、密度、比热容、粘度、介质流量(包括最大、最小流量)、气油比、含水率和含沙量等。
b)被加热介质在进出口处的操作温度、操作压力及允许压力降。
4.1.2 燃料燃料的种类、组分、温度、压力、密度、粘度及燃料油雾化剂的种类、温度、压力等。
4.1.3场地条件a)使用地区的基本风压值、地震设防烈度、场地土类别、雪载荷、大气压力、大气温度、空气相对湿度等。
b)环境保护要求和其他数据。
4.2炉型和适用范围4.2.1水套炉壳体设计压力不应大于0.44 MPa,盘管设计压力不宜大于32 MPa。
4.2.2火筒炉壳体设计压力不应大于0.66 MPa。
4.2.3被加热介质为原油、天然气、水及其混合物。
4.2.4燃料为液体或气体。
4.3炉型选择4.3.1被加热介质符合下列情况之一者,宜选用水套炉:a)天然气(宜优先选用盘管内介质流速为:湿气15~20 m/s,干气15~30 m/s的常压水套炉)。
b)稠油。
c)含沙量较大的原油。
d)流量和压力不稳定。
e)腐蚀性强。
f)油气混合物。
g)工作压力大于0.6 MPa。
h)热负荷不大于1 600 kW。
4.3.2被加热介质符合下列条件者宜选用火筒炉:a)介质工作压力p≤0.6 MPa。
b)介质为原油、水及其混合物。
5工艺设计5.1火筒式加热炉工艺计算a)热负荷、压力等级、公称直径、型号编制应符合SY/T 0540的规定。
b)热力与阻力计算应符合SY/T 0535的规定。
5.2火筒式加热炉散热损失及热效率(η)a)壳体散热损失不应大于2%。
b)当设计热负荷小于630 kW时:η≥75%。
c)当设计热负荷大于或等于630 kW时:η≥80%。
5.3燃烧过剩空气系数(α)燃烧过剩空气系数(α)宜按下列数值选用:a)自然通风式燃气燃烧器:α=1.25。
b)预混式燃气燃烧器:α=1.2。
c)自然通风式燃油燃烧器:α=1.3。
d)强制通风式燃油燃烧器:α=1.1~1.2。
e)强制通风燃气燃烧器:α=1.05~1.1。
5.4火筒式加热炉热流密度5.4.1受热面平均热流密度推荐值a)火筒炉:1)介质为清水或污水时:13~29 kW/m2。
2)介质为原油时:11~25 kW/m2。
b)水套炉:介质为清水:11~16 kW/m2。
5.4.2受热面最大平均热流密度推荐值a)火筒炉不宜大于31 kW/m2。
b)水套炉不宜大于37 kW/m2。
5.4.3火管横截面热流密度值a)火管横截面热流密度的数值,等于火筒的设计热负荷与火管内横截面积和热效率(η)乘积的比值。
b)使用自然通风式燃烧器时,火管横截面热流密度不宜大于6 800 kW/m2。
5.5排烟温度排烟温度的选取应符合下列条件:a)烟囱出口处烟气温度不应低于烟气露点温度。
b)燃气火筒式加热炉,烟囱出口处烟气温度应符合下列规定:1)气体燃料不含硫,烟囱不保温时不应低于120℃。
2)气体燃料含硫量为0.05%~1%(体积)时:烟囱不保温时不应低于150~205℃。
烟囱保温时不应低于120~175℃。
5.6炉体保温炉体保温层应有良好的隔热性能,并保证壳体散热损失不应大于2%。
5.7烟囱设计5.7.1烟囱出口处的烟气流速,可根据安装地区的风速确定,推荐值如下:a)自然通风时取5~8 m/s,且在最低热负荷时不低于3 m/s。
b)强制通风时取12~20 m/s,且在最低热负荷时不低于5 m/s。
5.7.2 采用自然通风的火筒式加热炉的烟囱所需抽力,应为炉内烟气流程总阻力的1.2倍。
5.7.3烟囱高度除了应满足克服烟气流程的有关阻力要求外,还应符合国家或地区三废排放标准的有关规定。
6材料6.1材料选择原则6.1.1火筒式加热炉受压元件所采用的材料应符合本章的有关规定,凡与受压元件相焊接的非受压元件用钢,也应是可焊性良好的材料。
6.1.2选择火筒式加热炉用钢必须考虑加热炉设计条件(如设计压力、设计温度、介质特性等),材料的焊接性能,加工工艺性能以及经济合理性。
6.1.3火筒式加热炉受压元件用钢应由平炉、电炉或氧气转炉冶炼。
钢材的技术要求应符合相应的国家标准、行业标准或有关技术条件的规定。
6.1.4常压水套炉壳体不应采用沸腾钢板制造。
6.1.5 在酸性环境中使用的火筒式加热炉的材料应符合SY/T 0599的规定。
6.2钢板6.2.1火筒式加热炉受压元件用钢板应符合表1的规定。
表1 钢板6.2.2受火焰辐射热和接触热烟气的受压元件所使用的钢板应符合GB 713的规定。
6.2.3凡符合下列情况的钢板应在正火状态下使用:a)用于制造受压元件(法兰、平盖等)的厚度大于50 mm的20 R和16MnR钢板。
b)厚度大于16 mm的15MnVR钢板。
6.3 钢管6.3.1 火筒式加热炉受压元件用钢管应符合表2的规定。
表2 钢管6.3.2 15MnV钢管应在正火状态下使用。
6.3.3受火焰辐射热和接触热烟气的受压元件用钢管应符合GB 3087的规定。
6.4锻件6.4.1 火筒式加热炉用的锻件应符合表3的规定。
表3 锻件6.4.2锻件级别的选用由设计单位在图样或相应技术文件上注明,公称厚度大于300 mm 的碳素钢和低合金钢锻件应选用Ⅲ级或Ⅳ级。
6.5螺栓、螺母6.5.1 火筒式加热炉螺栓用钢应符合表4的规定。
表4 螺栓6.5.2螺母的硬度应低于螺栓,可通过选用不同强度级别的钢材或选用不同热处理状态获得。
