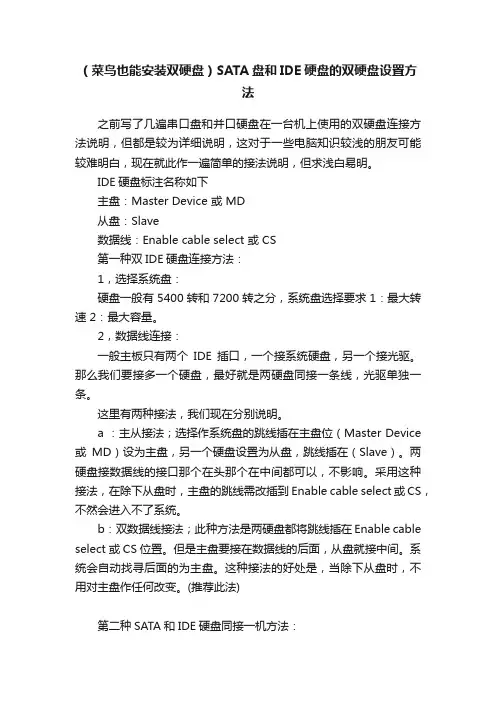

（菜鸟也能安装双硬盘）SATA盘和IDE硬盘的双硬盘设置方法之前写了几遍串口盘和并口硬盘在一台机上使用的双硬盘连接方法说明，但都是较为详细说明，这对于一些电脑知识较浅的朋友可能较难明白，现在就此作一遍简单的接法说明，但求浅白易明。

IDE硬盘标注名称如下主盘：Master Device 或 MD从盘：Slave数据线：Enable cable select 或 CS第一种双IDE硬盘连接方法：1，选择系统盘：硬盘一般有5400转和7200转之分，系统盘选择要求1：最大转速 2：最大容量。

2，数据线连接：一般主板只有两个IDE插口，一个接系统硬盘，另一个接光驱。

那么我们要接多一个硬盘，最好就是两硬盘同接一条线，光驱单独一条。

这里有两种接法，我们现在分别说明。

a ：主从接法；选择作系统盘的跳线插在主盘位（Master Device 或MD）设为主盘，另一个硬盘设置为从盘，跳线插在（Slave）。

两硬盘接数据线的接口那个在头那个在中间都可以，不影响。

采用这种接法，在除下从盘时，主盘的跳线需改插到 Enable cable select或CS，不然会进入不了系统。

b：双数据线接法；此种方法是两硬盘都将跳线插在Enable cable select或CS位置。

但是主盘要接在数据线的后面，从盘就接中间。

系统会自动找寻后面的为主盘。

这种接法的好处是，当除下从盘时，不用对主盘作任何改变。

(推荐此法)第二种SATA和IDE硬盘同接一机方法：现在很多人都升级用了SATA硬盘,而之前的IDE硬盘不用就会浪费了,有什么方法利用它呢?一可以买一个小盒子,让它变为移动硬盘,如果不想再投资100多买盒子也可以,让它和SATA盘一起工作吧!1，选择系统盘：系统盘一般选择SATA盘，速度较快。

2，数据线连接：SATA盘是没有跳线设置的，就用串口专用数据线直接主板可以了。

作为从盘的IDE盘，可以跟光驱接在同一条线上。

但因为STAT主板一般有两IDE插口，所以最好是从盘跟光驱各自占一条数据线。

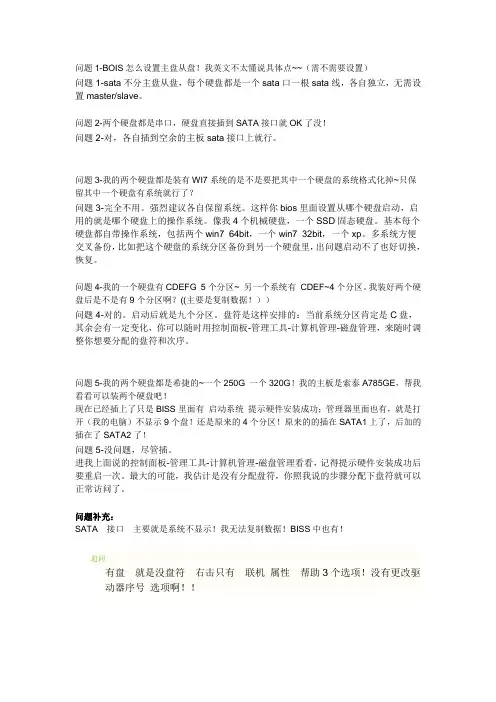

问题1-BOIS怎么设置主盘从盘！我英文不太懂说具体点~~（需不需要设置）问题1-sata不分主盘从盘，每个硬盘都是一个sata口一根sata线，各自独立，无需设置master/slave。

问题2-两个硬盘都是串口，硬盘直接插到SATA接口就OK了没！问题2-对，各自插到空余的主板sata接口上就行。

问题3-我的两个硬盘都是装有WI7系统的是不是要把其中一个硬盘的系统格式化掉~只保留其中一个硬盘有系统就行了？问题3-完全不用。

强烈建议各自保留系统。

这样你bios里面设置从哪个硬盘启动，启用的就是哪个硬盘上的操作系统。

像我4个机械硬盘，一个SSD固态硬盘。

基本每个硬盘都自带操作系统，包括两个win7 64bit，一个win7 32bit，一个xp。

多系统方便交叉备份，比如把这个硬盘的系统分区备份到另一个硬盘里，出问题启动不了也好切换，恢复。

问题4-我的一个硬盘有CDEFG 5个分区~ 另一个系统有CDEF~4个分区。

我装好两个硬盘后是不是有9个分区啊？((主要是复制数据！））问题4-对的。

启动后就是九个分区。

盘符是这样安排的：当前系统分区肯定是C盘，其余会有一定变化，你可以随时用控制面板-管理工具-计算机管理-磁盘管理，来随时调整你想要分配的盘符和次序。

问题5-我的两个硬盘都是希捷的~一个250G 一个320G！我的主板是索泰A785GE，帮我看看可以装两个硬盘吧！现在已经插上了只是BISS里面有启动系统提示硬件安装成功；管理器里面也有，就是打开（我的电脑）不显示9个盘！还是原来的4个分区！原来的的插在SATA1上了，后加的插在了SATA2了！问题5-没问题，尽管插。

进我上面说的控制面板-管理工具-计算机管理-磁盘管理看看，记得提示硬件安装成功后要重启一次。

最大的可能，我估计是没有分配盘符，你照我说的步骤分配下盘符就可以正常访问了。

问题补充：SATA 接口主要就是系统不显示！我无法复制数据！BISS中也有！追问有盘就是没盘符右击只有联机属性帮助3个选项！没有更改驱动器序号选项啊！！一台电脑装两个硬盘，怎样把第二个硬盘的原来多个分区格式化为两个分区右击我的电脑管理找到"磁盘管理" 在右侧会显示本地的一些磁盘信息，找到你的第二块硬盘，把分区全部删除，再磁盘上右击创建分区即可，如果盘符不对是可以更改，你仔细看下上面有更改驱动器盘符的。

如何安装硬盘？过程全显示
（山东新华电脑学院整理供稿）如何安装硬盘？
（1）找到硬盘托架后，拉动扳手将托架取出，如图60所示。

图60　安装硬盘图解（一）
（2）将硬盘有文字标识的一面向上，放入硬盘托架中，并拧紧螺丝，如图61、62所示。

图61　安装硬盘图解（二）
图62　安装硬盘图解（三）
（3）将已装入硬盘的整个硬盘托架重新放入机箱，并将固定扳手拉回原位固定好托架，如图63所示。

图63　安装硬盘图解（四）
（4）正确连线。

硬盘连线包括电源线与数据线两条，其接口如图64所示，两者谁先谁后无所谓。

对于电源的连接，注意图中电源接口上的小缺口，在电源接头上也有类似的缺口，这样的设计是为了防止电源插头插反了。

早期的数据线都是40针40芯的电缆，而自ATA/66就改用40针80芯的接口电缆。

连接时，一般将电缆红线的一端插入硬盘数据线插槽上标有“1”的一端，另一端插入主板IDE口上也标记有“1”的那端。

数据线插反不要紧，如果开机硬盘不转的话（听不到硬盘自举的响声），多半插反了，将其旋转180度后插入即可。

双硬盘安装介绍在计算机中安装双硬盘可以提供更大的存储空间和数据备份功能。

本文将介绍如何在计算机中进行双硬盘安装。

准备工作在进行双硬盘安装之前，您需要准备以下工具和材料：1.一台计算机。

2.两块硬盘。

其中一块可以作为主硬盘（用于安装操作系统和常用软件），另一块可以作为备用硬盘（用于存储重要数据备份）。

3.数据线和电源线。

安装流程请按照以下步骤进行双硬盘安装：1.关闭计算机并断开电源。

请务必先断开电源，以确保安全操作。

2.打开计算机主机箱。

具体操作方式取决于您的计算机型号，一般通过拧螺丝或按下按钮来打开主机箱。

3.确定主硬盘安装槽位。

通常，主硬盘安装在主机箱的顶部或者固定在支架上。

您可以根据主机箱内部结构和硬盘连接线口的位置确定安装槽位。

4.将主硬盘连接到主板。

现在，您需要将主硬盘与主板连接起来。

请插入硬盘数据线和电源线，确保连接牢固。

5.安装备用硬盘。

找到备用硬盘的安装槽位，并按照同样的方法将其连接到主板。

连接完成后，确保硬盘安装稳固。

6.关闭主机箱，并重新连接电源。

7.打开计算机并进入 BIOS 设置。

通常情况下，在计算机开机时可以看到屏幕上提示您按下特定键进入 BIOS 设置。

按照提示进入 BIOS 设置界面。

8.在 BIOS 设置中，找到硬盘引导选项。

不同的主板厂商可能有不同的BIOS 设置界面，您需要查找硬盘引导选项，并将主硬盘设置为首选引导设备。

9.保存 BIOS 设置并重启计算机。

在 BIOS 设置界面，选择保存设置并重新启动选项，然后确认保存并重启计算机。

10.安装操作系统。

现在，您可以根据需要安装操作系统。

插入操作系统安装光盘或者准备好的 USB 启动盘，按照提示进行安装操作系统的步骤。

注意事项在进行双硬盘安装时，请注意以下事项：•确保计算机已经正确断电并且没有其他外设连接。

•仔细阅读主板和硬盘的安装手册，并按照指引进行正确的连接。

•注意触碰的静电，使用接地手环或者触摸金属物品以释放静电。

全程图解教你安装SATA硬盘终于熬到了元旦假期，小菜来了个彻底放松，躲在家中折磨起了电脑，不是看大片，就是战游戏，好生玩了个痛快。

不过好景不长，昨天不知怎么的电脑就是进不了系统啦。

小菜自己胡搞了一气，还是不见电脑给他好脸色看，最后无奈只好将泡泡鱼请上家门。

泡泡鱼来后便看清了故障所在，将硬盘拆下来用手一晃，里面顿时就发出了“哗啦哗啦”的响声，原来是硬盘坏掉了，看来小菜这电脑还真是被折磨得够呛。

这下子可怜了小菜，摸摸口袋中所剩不多的银子，也只好咬咬牙说：“唉，旧的不去，新的不来，麻烦泡泡哥再和我一起去买个新的吧”。

泡泡鱼：“没有问题啊，正好现在也是吃午饭的时间吗！”小菜：“汗……先买后吃啦！”一、初识SATA硬盘来到电脑城，小菜接过老板递过来的新硬盘，像很有经验的样子仔细检查着。

不过，他看着看着就觉得不对劲了，连忙拉过来泡泡鱼小声问道：“这是什么东东啊，怎么与我家里的硬盘不一样呢，是不是JS想骗我啊？”泡泡鱼接过硬盘笑着说：“人家老板没有骗你，这块硬盘是我帮你选的，之所以和你家的硬盘不太一样是因为它是SATA接口的，而你家中的是PATA接口的硬盘，也就是常说的IDE接口硬盘。

小菜：“晕，什么SATA接口？它与家中的硬盘比起来有什么优点啊，速度快吗？”泡泡鱼：“SATA硬盘与PATA硬盘从外观上粗看是差不多的，它们最主要的区别在连接线上。

老板麻烦再拿一块PATA硬盘让我看看。

”这样泡泡鱼将两块不同接口的硬盘放在了一起（如图1），图1这回小菜一下就看出了区别，但还是有点摸不着头脑，满面狐疑地望着泡泡鱼泡泡鱼：“首先让我们来看一看它们的信号线，以往的PATA硬盘采用的是40或80针的扁平硬盘线作为传输数据的通道，而SATA接口的硬盘采用的是七芯的数据线，采用点对点的传输协议，仅使用两根数据线进行信号传送，这样就不会受到机箱内各种频率的干扰，使硬盘缓存中的数据可以顺畅无阻的传送至内存中进行处理，而它的传输速度在设计时就比PATA硬盘快，所以SATA接口的硬盘在速度上要比普通PATA硬盘有所提高。

安装SATA硬盘图解随着i915/945等新一代主板芯片组推出后，硬盘的连接界面也从沿用多年的Parallel ATA（并行ATA，以下简称PATA）界面，逐渐转变为设计更先进、速度更快的Serial ATA（串行ATA，以下简称SATA）界面。

不过，由于SATA界面的外设在现阶段仍然属于是一种比较新的硬件，因此在安装时若不留神就会遇到困难。

为此，在这里与大家探讨一下有关安装SATA硬盘的知识技巧。

一、硬盘的安装与旧式的PATA硬盘一样，SATA硬盘的连接线分为一条7-pin数据线和一条扁平的4-pin转15-pin电源线，但SATA硬盘的连接线比PATA硬盘连接线要细小和扁平些（图1）。

这些接线一般随新购买的主板提供。

要是没有的话，在电脑市场中也可很方便地购到。

安装时，把数据线和电源线一端接到硬盘上，另外一端的数据线则接到主板的SATA插口中即可（图2）。

由于接线插头附有防呆设计，因此不会有插错方向的问题。

图1图2但有一点要注意的是，如果用户需要在系统通电状态下以Hot-Plug（热插拨）方式安装SATA硬盘，必须先装好4-pin转15-pin电源线，并把15-pin插头接到硬盘后，再接上数据线，否则会烧毁硬盘的电路。

二、主板BIOS的设置目前，主板支持SATA界面一般借助于两种方式，即主板上南桥芯片已经内置SATA功能和单独的RAID/Serial ATA控制芯片。

前者通过主板南桥芯片（如Intel的ICH5/6南桥芯片）来实现，故需在主板BIOS中对IDE模式进行设置。

按主板的不同，BIOS中有一项名为“IDE Configuration”或“On-Chip SATA Mode”的设置项目，一般提供AUTO/Combined/Enhanced及Non-Com-bined等4种模式，其意义解释如下：--------------------------------------------------------模式效果AUTO 让BIOS自动检测Combined 最多同时使用2个SATA及2个PATA设备Enhanced 最多同时使用6个设备，包括SATA及PATA设备Non-Combined 将SATA设备自动模拟成PATA模式工作--------------------------------------------------------在多数情况下，选择“Enhanced”模式可获得最佳的性能和扩展性，但对于老版本操作系统及部分DOS模式下运行的软件（如旧版GHOST）等，却有可能出现兼容问题。

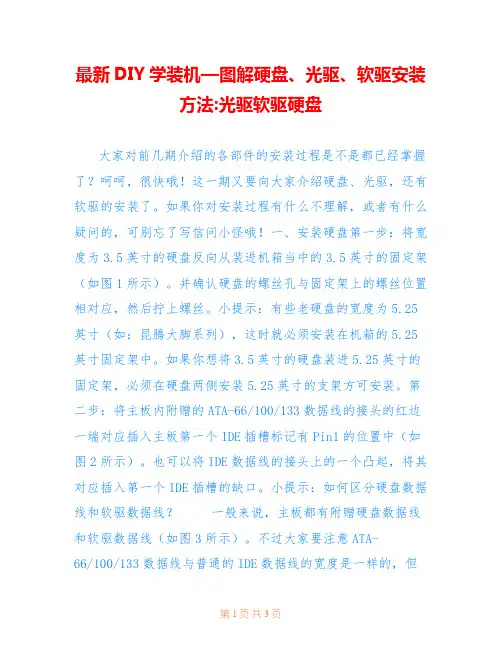

最新DIY学装机—图解硬盘、光驱、软驱安装方法:光驱软驱硬盘大家对前几期介绍的各部件的安装过程是不是都已经掌握了？呵呵，很快哦！这一期又要向大家介绍硬盘、光驱，还有软驱的安装了。

如果你对安装过程有什么不理解，或者有什么疑问的，可别忘了写信问小怪哦！一、安装硬盘第一步：将宽度为3.5英寸的硬盘反向从装进机箱当中的3.5英寸的固定架（如图1所示）。

并确认硬盘的螺丝孔与固定架上的螺丝位置相对应，然后拧上螺丝。

小提示：有些老硬盘的宽度为5.25英寸（如：昆腾大脚系列），这时就必须安装在机箱的5.25英寸固定架中。

如果你想将3.5英寸的硬盘装进5.25英寸的固定架，必须在硬盘两侧安装5.25英寸的支架方可安装。

第二步：将主板内附赠的ATA-66/100/133数据线的接头的红边一端对应插入主板第一个IDE插槽标记有Pin1的位置中（如图2所示）。

也可以将IDE数据线的接头上的一个凸起，将其对应插入第一个IDE插槽的缺口。

小提示：如何区分硬盘数据线和软驱数据线？一般来说，主板都有附赠硬盘数据线和软驱数据线（如图3所示）。

不过大家要注意ATA-66/100/133数据线与普通的IDE数据线的宽度是一样的，但是两者的针数不一样哦！ATA-66/100/133数据线为80针，而普通的IDE数据线只有40针。

软驱数据线只有34针，而且大家可以看到软驱数据线有一端的扭曲的。

我们要根据不同接口类型，为硬盘、光驱和软驱选择不同的数据线。

第三步：然后再将ATA-66/100/133数据线末端的红边一端对应插入硬盘IDE插槽标记有Pin1的位置中（如图4所示）。

二、安装光驱第一步：首先取下机箱的前面板用于安装光驱的挡板，然后将光驱反向从机箱前面板装进机箱的5.25英寸槽位（如图5所示）。

确认光驱的前面板与机箱对齐平整，在光驱的每一侧用两个螺丝初步固定，先不要拧紧，这样可以对光驱的位置进行细致的调整，然后再把螺丝拧紧，这主要是考虑到机箱前面板的美观。

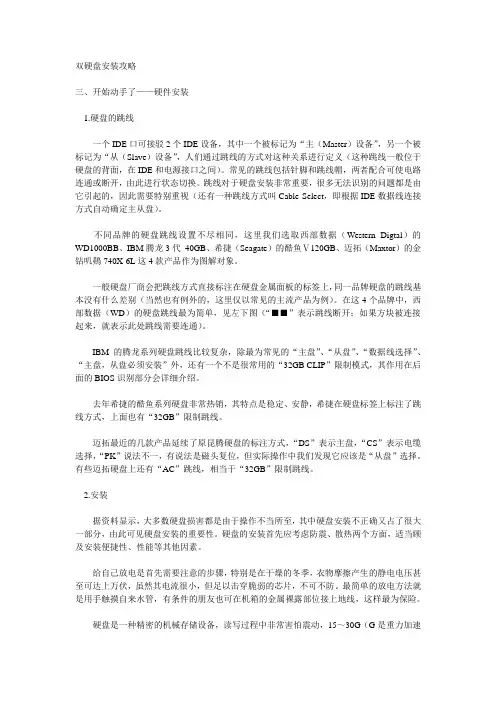

双硬盘安装攻略三、开始动手了——硬件安装1.硬盘的跳线一个IDE口可接驳2个IDE设备，其中一个被标记为“主（Master）设备”，另一个被标记为“从（Slave）设备”，人们通过跳线的方式对这种关系进行定义（这种跳线一般位于硬盘的背面，在IDE和电源接口之间）。

常见的跳线包括针脚和跳线帽，两者配合可使电路连通或断开，由此进行状态切换。

跳线对于硬盘安装非常重要，很多无法识别的问题都是由它引起的，因此需要特别重视（还有一种跳线方式叫Cable Select，即根据IDE数据线连接方式自动确定主从盘）。

不同品牌的硬盘跳线设置不尽相同，这里我们选取西部数据（Western Digtal）的WD1000BB、IBM腾龙3代40GB、希捷（Seagate）的酷鱼Ⅴ120GB、迈拓（Maxtor）的金钻叽鶧740X-6L这4款产品作为图解对象。

一般硬盘厂商会把跳线方式直接标注在硬盘金属面板的标签上，同一品牌硬盘的跳线基本没有什么差别（当然也有例外的，这里仅以常见的主流产品为例）。

在这4个品牌中，西部数据（WD）的硬盘跳线最为简单，见左下图（“■■”表示跳线断开；如果方块被连接起来，就表示此处跳线需要连通）。

IBM的腾龙系列硬盘跳线比较复杂，除最为常见的“主盘”、“从盘”、“数据线选择”、“主盘，从盘必须安装”外，还有一个不是很常用的“32GB CLIP”限制模式，其作用在后面的BIOS识别部分会详细介绍。

去年希捷的酷鱼系列硬盘非常热销，其特点是稳定、安静，希捷在硬盘标签上标注了跳线方式，上面也有“32GB”限制跳线。

迈拓最近的几款产品延续了原昆腾硬盘的标注方式，“DS”表示主盘，“CS”表示电缆选择，“PK”说法不一，有说法是磁头复位，但实际操作中我们发现它应该是“从盘”选择。

有些迈拓硬盘上还有“AC”跳线，相当于“32GB”限制跳线。

2.安装据资料显示，大多数硬盘损害都是由于操作不当所至，其中硬盘安装不正确又占了很大一部分，由此可见硬盘安装的重要性。

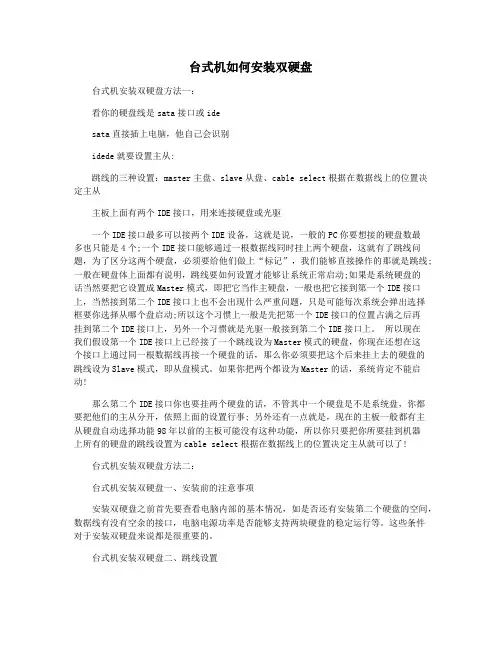

台式机如何安装双硬盘台式机安装双硬盘方法一：看你的硬盘线是sata接口或idesata直接插上电脑，他自己会识别idede就要设置主从:跳线的三种设置：master主盘、slave从盘、cable select根据在数据线上的位置决定主从主板上面有两个IDE接口，用来连接硬盘或光驱一个IDE接口最多可以接两个IDE设备，这就是说，一般的PC你要想接的硬盘数最多也只能是4个;一个IDE接口能够通过一根数据线同时挂上两个硬盘，这就有了跳线问题，为了区分这两个硬盘，必须要给他们做上“标记”，我们能够直接操作的那就是跳线; 一般在硬盘体上面都有说明，跳线要如何设置才能够让系统正常启动;如果是系统硬盘的话当然要把它设置成Master模式，即把它当作主硬盘，一般也把它接到第一个IDE接口上，当然接到第二个IDE接口上也不会出现什么严重问题，只是可能每次系统会弹出选择框要你选择从哪个盘启动;所以这个习惯上一般是先把第一个IDE接口的位置占满之后再挂到第二个IDE接口上，另外一个习惯就是光驱一般接到第二个IDE接口上。

所以现在我们假设第一个IDE接口上已经接了一个跳线设为Master模式的硬盘，你现在还想在这个接口上通过同一根数据线再接一个硬盘的话，那么你必须要把这个后来挂上去的硬盘的跳线设为Slave模式，即从盘模式。

如果你把两个都设为Master的话，系统肯定不能启动!那么第二个IDE接口你也要挂两个硬盘的话，不管其中一个硬盘是不是系统盘，你都要把他们的主从分开，依照上面的设置行事; 另外还有一点就是，现在的主板一般都有主从硬盘自动选择功能98年以前的主板可能没有这种功能，所以你只要把你所要挂到机器上所有的硬盘的跳线设置为cable select根据在数据线上的位置决定主从就可以了!台式机安装双硬盘方法二：台式机安装双硬盘一、安装前的注意事项安装双硬盘之前首先要查看电脑内部的基本情况，如是否还有安装第二个硬盘的空间，数据线有没有空余的接口，电脑电源功率是否能够支持两块硬盘的稳定运行等。
