sata双硬盘安装图解

双硬盘安装跳线设置方法图解大家都知道，IDE设备（例如硬盘、光驱等）上都会使用一组跳线来确定安装后的主盘（Master，MA）、从盘（Slave，SL）状态。

如果在一根IDE数据线上接两个IDE设备的话，还必须分别将这两个IDE设备设置为一个为主盘，另一个为从盘状态。

这样，安装后才能正常使用。

小提示：如果一根IDE数据线上只接惟一的IDE设备，不管这个IDE设备原先是设置为主盘还是从盘状态，都不需要对这个惟一的IDE设备重新设置跳线。

通常都是将性能较好的新硬盘接在第一条IDE数据线上，设为主盘，作为开机引导硬盘。

至于旧硬盘，有几种接法：1．两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘。

笔者就以此方案为例。

2．第二硬盘接在第二个IDE接口上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么第二硬盘就不用跳线；如果这根数据线上还挂有光驱，一般将第二硬盘和光驱的其中一个设为主盘，另一个设为从盘，这由你自己决定。

二、设置硬盘跳线确定好硬盘的连接方案后，就要设置硬盘跳线了。

一般我们可以在硬盘的IDE接口与电源接口之间找到由3～5列跳线。

不管是什么硬盘，在跳线设置上，大致可分成主盘、从盘与电缆选择（Cable Select）三种。

硬盘的出厂预设值都是设为主盘，所以如果你将硬盘设为主盘，一般就不用设置跳线了。

硬盘跳线大多设置在硬盘的电源插座和数据线接口之间笔者曾经看到一块三星硬盘的跳线是设置在硬盘背面的电路板上。

然后根据硬盘正面或数据线接口上方标示的跳线设置方法，如本例的希捷4.3GB硬盘正面就有跳线设置图三、安装硬盘与数据线打开机箱，将硬盘装入机箱的3.5英寸安装架，并用螺钉固定。

将第一根IDE数据线未端插入老硬盘的IDE接口，IDE数据线中端插入新硬盘的IDE接口，如图4所示。

而且，IDE数据线的Pin1（也就是红边）必须与硬盘和IDE接口的Pin1相连接。

最后再将梯形的四针电源插头接到硬盘的电源插座上。

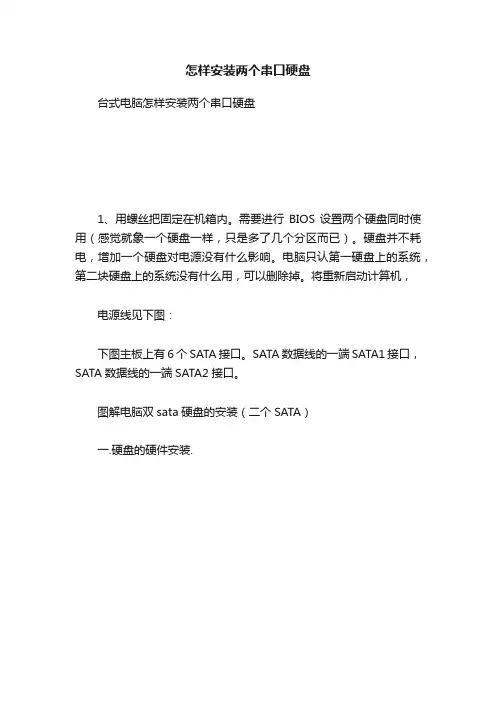

怎样安装两个串口硬盘
台式电脑怎样安装两个串口硬盘
1、用螺丝把固定在机箱内。

需要进行BIOS设置两个硬盘同时使用（感觉就象一个硬盘一样，只是多了几个分区而已）。

硬盘并不耗电，增加一个硬盘对电源没有什么影响。

电脑只认第一硬盘上的系统，第二块硬盘上的系统没有什么用，可以删除掉。

将重新启动计算机，
电源线见下图：
下图主板上有6个SATA接口。

SATA数据线的一端SATA1接口，SATA数据线的一端SATA2接口。

图解电脑双sata硬盘的安装（二个SATA）
一.硬盘的硬件安装.
二接下来就是系统操作的软安装了.。

双硬盘安装介绍在计算机中安装双硬盘可以提供更大的存储空间和数据备份功能。

本文将介绍如何在计算机中进行双硬盘安装。

准备工作在进行双硬盘安装之前，您需要准备以下工具和材料：1.一台计算机。

2.两块硬盘。

其中一块可以作为主硬盘（用于安装操作系统和常用软件），另一块可以作为备用硬盘（用于存储重要数据备份）。

3.数据线和电源线。

安装流程请按照以下步骤进行双硬盘安装：1.关闭计算机并断开电源。

请务必先断开电源，以确保安全操作。

2.打开计算机主机箱。

具体操作方式取决于您的计算机型号，一般通过拧螺丝或按下按钮来打开主机箱。

3.确定主硬盘安装槽位。

通常，主硬盘安装在主机箱的顶部或者固定在支架上。

您可以根据主机箱内部结构和硬盘连接线口的位置确定安装槽位。

4.将主硬盘连接到主板。

现在，您需要将主硬盘与主板连接起来。

请插入硬盘数据线和电源线，确保连接牢固。

5.安装备用硬盘。

找到备用硬盘的安装槽位，并按照同样的方法将其连接到主板。

连接完成后，确保硬盘安装稳固。

6.关闭主机箱，并重新连接电源。

7.打开计算机并进入 BIOS 设置。

通常情况下，在计算机开机时可以看到屏幕上提示您按下特定键进入 BIOS 设置。

按照提示进入 BIOS 设置界面。

8.在 BIOS 设置中，找到硬盘引导选项。

不同的主板厂商可能有不同的BIOS 设置界面，您需要查找硬盘引导选项，并将主硬盘设置为首选引导设备。

9.保存 BIOS 设置并重启计算机。

在 BIOS 设置界面，选择保存设置并重新启动选项，然后确认保存并重启计算机。

10.安装操作系统。

现在，您可以根据需要安装操作系统。

插入操作系统安装光盘或者准备好的 USB 启动盘，按照提示进行安装操作系统的步骤。

注意事项在进行双硬盘安装时，请注意以下事项：•确保计算机已经正确断电并且没有其他外设连接。

•仔细阅读主板和硬盘的安装手册，并按照指引进行正确的连接。

•注意触碰的静电，使用接地手环或者触摸金属物品以释放静电。

全程图解教你安装SATA硬盘终于熬到了元旦假期，小菜来了个彻底放松，躲在家中折磨起了电脑，不是看大片，就是战游戏，好生玩了个痛快。

不过好景不长，昨天不知怎么的电脑就是进不了系统啦。

小菜自己胡搞了一气，还是不见电脑给他好脸色看，最后无奈只好将泡泡鱼请上家门。

泡泡鱼来后便看清了故障所在，将硬盘拆下来用手一晃，里面顿时就发出了“哗啦哗啦”的响声，原来是硬盘坏掉了，看来小菜这电脑还真是被折磨得够呛。

这下子可怜了小菜，摸摸口袋中所剩不多的银子，也只好咬咬牙说：“唉，旧的不去，新的不来，麻烦泡泡哥再和我一起去买个新的吧”。

泡泡鱼：“没有问题啊，正好现在也是吃午饭的时间吗！”小菜：“汗……先买后吃啦！”一、初识SATA硬盘来到电脑城，小菜接过老板递过来的新硬盘，像很有经验的样子仔细检查着。

不过，他看着看着就觉得不对劲了，连忙拉过来泡泡鱼小声问道：“这是什么东东啊，怎么与我家里的硬盘不一样呢，是不是JS想骗我啊？”泡泡鱼接过硬盘笑着说：“人家老板没有骗你，这块硬盘是我帮你选的，之所以和你家的硬盘不太一样是因为它是SATA接口的，而你家中的是PATA接口的硬盘，也就是常说的IDE接口硬盘。

小菜：“晕，什么SATA接口？它与家中的硬盘比起来有什么优点啊，速度快吗？”泡泡鱼：“SATA硬盘与PATA硬盘从外观上粗看是差不多的，它们最主要的区别在连接线上。

老板麻烦再拿一块PATA硬盘让我看看。

”这样泡泡鱼将两块不同接口的硬盘放在了一起（如图1），图1这回小菜一下就看出了区别，但还是有点摸不着头脑，满面狐疑地望着泡泡鱼泡泡鱼：“首先让我们来看一看它们的信号线，以往的PATA硬盘采用的是40或80针的扁平硬盘线作为传输数据的通道，而SATA接口的硬盘采用的是七芯的数据线，采用点对点的传输协议，仅使用两根数据线进行信号传送，这样就不会受到机箱内各种频率的干扰，使硬盘缓存中的数据可以顺畅无阻的传送至内存中进行处理，而它的传输速度在设计时就比PATA硬盘快，所以SATA接口的硬盘在速度上要比普通PATA硬盘有所提高。

(word完整版)SATA接口图解SATA接口详解一、SATA数据接口和电源接口上图是数据线（DATA）、电源线（POWER)和硬盘接口示意图上图是数据线、电源线和硬盘接口实物图上图是SATA数据线（7针)对应硬盘上的数据接口（7针）特写上图是SATAS数据线(母口）特写，（硬盘上接口成为公口）引脚定义：1 GND Ground 接地,一般和负极相连2 A Transmit 数据发送正极信号接口3 A- Transmit 数据发送负极信号接口4 GND Ground 接地,一般和负极相连5 B— Receive 数据接收负极信号接口6 B Receive 数据接收正极信号接口7 GND Ground 接地，一般和负极相连针脚信号线颜色定义1 +3。

3VDC 橙色直流 3.3V 正极电源针脚2 +3.3VDC 橙色直流3。

3V 正极电源针脚3 +3.3VDC 橙色直流3。

3V 正极电源针脚,预充电，与第二路配对4 GND 黑色接地，一般和负极相连,与第1 路配对5 GND 黑色接地，一般和负极相连,与第2 路配对6 GND 黑色接地,一般和负极相连,与第 3 路配对7 +5VDC 红色直流 5V 正极电源针脚，预充电,与第二路配对8 +5VDC 红色直流 5V 正极电源针脚9 +5VDC 红色直流 5V 正极电源针脚10 GND 黑色接地，一般和负极相连,与第2 路配对11 Optional 黑色保留的针脚12 GND 黑色接地,一般和负极相连，与第1 路配对13 +12VDC 黄色直流12V 正极电源针脚,预充电,与第二路配对14 +12VDC 黄色直流12V 正极电源针脚15 +12VDC 黄色直流12V 正极电源针脚。

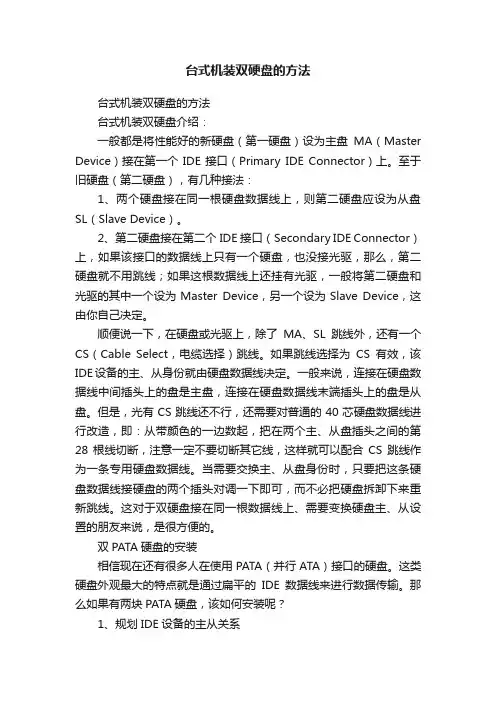

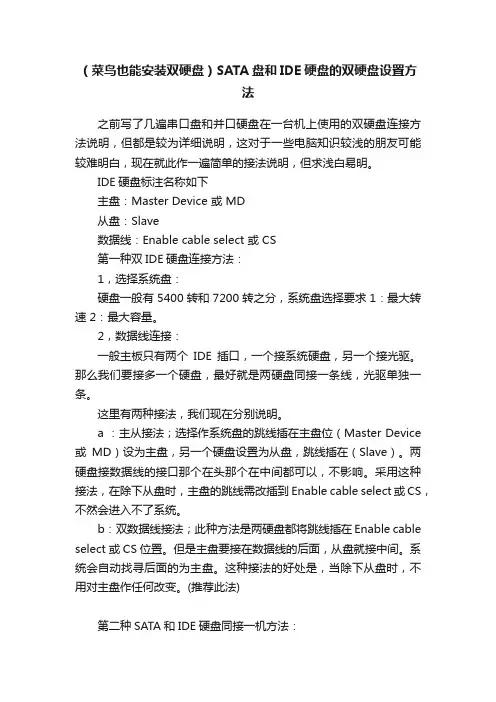

台式机装双硬盘的方法台式机装双硬盘的方法台式机装双硬盘介绍：一般都是将性能好的新硬盘（第一硬盘）设为主盘MA（Master Device）接在第一个IDE接口（Primary IDE Connector）上。

至于旧硬盘（第二硬盘），有几种接法：1、两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘SL（Slave Device）。

2、第二硬盘接在第二个IDE接口（Secondary IDE Connector）上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么，第二硬盘就不用跳线；如果这根数据线上还挂有光驱，一般将第二硬盘和光驱的其中一个设为Master Device，另一个设为Slave Device，这由你自己决定。

顺便说一下，在硬盘或光驱上，除了MA、SL跳线外，还有一个CS（Cable Select，电缆选择）跳线。

如果跳线选择为CS有效，该IDE设备的主、从身份就由硬盘数据线决定。

一般来说，连接在硬盘数据线中间插头上的盘是主盘，连接在硬盘数据线末端插头上的盘是从盘。

但是，光有CS跳线还不行，还需要对普通的40芯硬盘数据线进行改造，即：从带颜色的一边数起，把在两个主、从盘插头之间的第28根线切断，注意一定不要切断其它线，这样就可以配合CS跳线作为一条专用硬盘数据线。

当需要交换主、从盘身份时，只要把这条硬盘数据线接硬盘的两个插头对调一下即可，而不必把硬盘拆卸下来重新跳线。

这对于双硬盘接在同一根数据线上、需要变换硬盘主、从设置的朋友来说，是很方便的。

双PATA硬盘的安装相信现在还有很多人在使用PATA（并行ATA）接口的硬盘。

这类硬盘外观最大的特点就是通过扁平的IDE数据线来进行数据传输。

那么如果有两块PATA硬盘，该如何安装呢？1、规划IDE设备的主从关系一般主板都提供了两个IDE接口，可以接四个IDE设备。

但除了硬盘外，用户一般还有1个或2个光驱。

因此，要想获得更好的性能，就要规划好这3个或4个设备的安装位置。

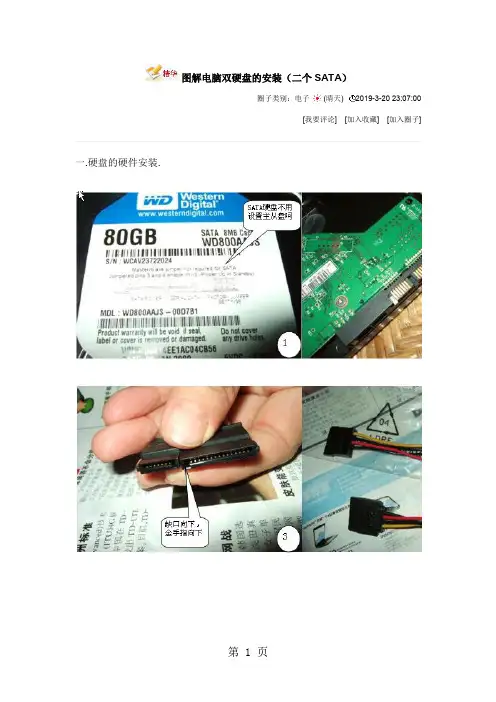

图解电脑双硬盘的安装（二个SATA）
圈子类别：电子 (晴天) 2019-3-20 23:07:00
[我要评论] [加入收藏] [加入圈子] 一.硬盘的硬件安装.
二。

接下来就是系统操作的软安装了.
双IDE硬盘的安装方法简述。

对于IDE硬盘来说，在数据线和电源线之间有一组跳线.
通常有三种模式:单机(SPARE),主动(MASTER),从动(SLAVE).
如果安装二个硬盘,一块设为主动,一块设为从动,这样系统就会识别出两块硬盘了.
具体操作办法是:
在硬盘表面或侧面有跳线信息,它的跳线是通过两个跳线帽的组合设置的,在设置时用镊子将跳线夹出,重新插在相应的位置就可以了.。

安装SATA硬盘图解随着i915/945等新一代主板芯片组推出后，硬盘的连接界面也从沿用多年的Parallel ATA（并行ATA，以下简称PATA）界面，逐渐转变为设计更先进、速度更快的Serial ATA（串行ATA，以下简称SATA）界面。

不过，由于SATA界面的外设在现阶段仍然属于是一种比较新的硬件，因此在安装时若不留神就会遇到困难。

为此，在这里与大家探讨一下有关安装SATA硬盘的知识技巧。

一、硬盘的安装与旧式的PATA硬盘一样，SATA硬盘的连接线分为一条7-pin数据线和一条扁平的4-pin转15-pin电源线，但SATA硬盘的连接线比PATA硬盘连接线要细小和扁平些（图1）。

这些接线一般随新购买的主板提供。

要是没有的话，在电脑市场中也可很方便地购到。

安装时，把数据线和电源线一端接到硬盘上，另外一端的数据线则接到主板的SATA插口中即可（图2）。

由于接线插头附有防呆设计，因此不会有插错方向的问题。

图1图2但有一点要注意的是，如果用户需要在系统通电状态下以Hot-Plug（热插拨）方式安装SATA硬盘，必须先装好4-pin转15-pin电源线，并把15-pin插头接到硬盘后，再接上数据线，否则会烧毁硬盘的电路。

二、主板BIOS的设置目前，主板支持SATA界面一般借助于两种方式，即主板上南桥芯片已经内置SATA功能和单独的RAID/Serial ATA控制芯片。

前者通过主板南桥芯片（如Intel的ICH5/6南桥芯片）来实现，故需在主板BIOS中对IDE模式进行设置。

按主板的不同，BIOS中有一项名为“IDE Configuration”或“On-Chip SATA Mode”的设置项目，一般提供AUTO/Combined/Enhanced及Non-Com-bined等4种模式，其意义解释如下：--------------------------------------------------------模式效果AUTO 让BIOS自动检测Combined 最多同时使用2个SATA及2个PATA设备Enhanced 最多同时使用6个设备，包括SATA及PATA设备Non-Combined 将SATA设备自动模拟成PATA模式工作--------------------------------------------------------在多数情况下，选择“Enhanced”模式可获得最佳的性能和扩展性，但对于老版本操作系统及部分DOS模式下运行的软件（如旧版GHOST）等，却有可能出现兼容问题。

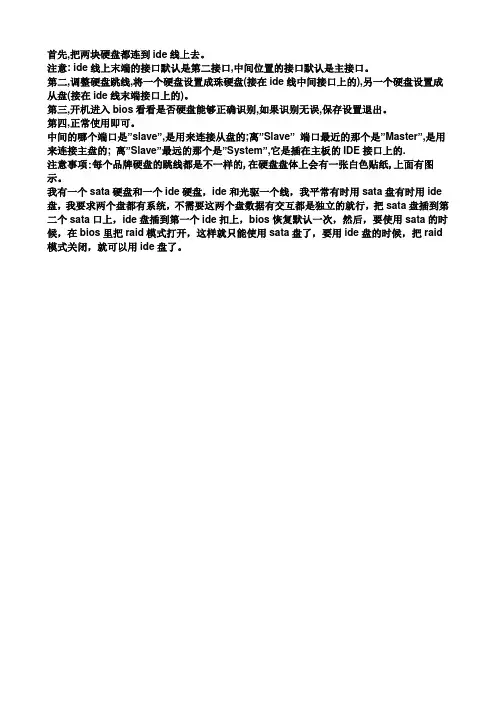

首先,把两块硬盘都连到ide线上去。

注意: ide线上末端的接口默认是第二接口,中间位置的接口默认是主接口。

第二,调整硬盘跳线,将一个硬盘设置成珠硬盘(接在ide线中间接口上的),另一个硬盘设置成从盘(接在ide线末端接口上的)。

第三,开机进入bios看看是否硬盘能够正确识别,如果识别无误,保存设置退出。

第四,正常使用即可。

中间的哪个端口是”slave”,是用来连接从盘的;离”Slave”端口最近的那个是”Master”,是用来连接主盘的; 离”Slave”最远的那个是”System”,它是插在主板的IDE接口上的.
注意事项:每个品牌硬盘的跳线都是不一样的,在硬盘盘体上会有一张白色贴纸,上面有图示。

我有一个sata硬盘和一个ide硬盘，ide和光驱一个线，我平常有时用sata盘有时用ide 盘，我要求两个盘都有系统，不需要这两个盘数据有交互都是独立的就行，把sata盘插到第二个sata口上，ide盘插到第一个ide扣上，bios恢复默认一次，然后，要使用sata的时候，在bios里把raid模式打开，这样就只能使用sata盘了，要用ide盘的时候，把raid 模式关闭，就可以用ide盘了。
