材料现代研究方法-透射电子显微镜

第二部分电子显微分析一、电子光学1、电子波特征，与可见光有何异同?2、电磁透镜的像差（球差；色差；像散；如何产生，如何消除和减少）球差即球面像差，是磁透镜中心区和边沿区对电子的折射能力不同引起的，其中离开透镜主轴较远的电子比主轴附近的电子折射程度过大。

用小孔径成像时可使球差明显减小。

像散是由于电磁透镜的轴向磁场非旋转对称引起。

透镜磁场不对称，可能是由于极靴被污染，或极靴的机械不对称性，或极靴材料各项磁导率差异引起。

象散可由附加磁场的电磁消象散器来校正。

色差是由入射电子的波长或能量的非单一性造成的。

稳定加速电压和透镜电流可减小色差。

3、电磁透镜的分辨率、景深和焦长（与可见光），影响因素电磁透镜的分辨率主要由衍射效应和像差来决定。

（1）已知衍射效应对分辨率的影响（2）像差对分辨的影响。

像差决定的分辨率主要是由球差决定的。

景深：当像平面固定时(像距不变),能维持物像清晰的范围内,允许物平面(样品)沿透镜主轴移动的最大距离。

焦长：固定样品的条件下（物距不变），象平面沿透镜主轴移动时仍能保持物像清晰的距离范围，用D L表示。

二、透射电子显微镜1、透射及扫描电镜成像系统组成及成像过程（关系）扫描电镜成像原理：在扫描电镜中，电子枪发射出来的电子束，一般经过三个电磁透镜聚焦后，形成直径为0.02~20μm的电子束。

末级透镜（也称物镜，但它不起放大作用，仍是一个会聚透镜）上部的扫描线圈能使电子束在试样表面上作光栅状扫描。

通常所用的扫描电镜图象有二次电子象和背散射电子象。

2、光阑（位置、作用）光栏控制透镜成像的分辨率、焦深和景深以及图像的衬度、电子能量损失谱的采集角度、电子衍射图的角分辨率等等。

防止照明系统中其它的辐照以保护样品等3、电子衍射与x衍射有何异同电子衍射与X射线衍射相比的优点：1.电子衍射能在同一试样上将形貌观察与结构分析结合起来。

2.电子波长短，单晶的电子衍射花样婉如晶体的倒易点阵的一个二维截面在底片上放大投影，从底片上的电子衍射花样可以直观地辨认出一些晶体的结构和有关取向关系，使晶体结构的研究比X射线简单。

透射电镜在材料分析上的应用1概述透射电子显微镜（缩写TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。

散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像，影像将在放大、聚焦后在成像器件（如荧光屏、胶片、以及感光耦合组件）上显示出来。

由于电子的德布罗意波长非常短，透射电子显微镜的分辨率比光学显微镜高的很多，可以达到0.1～0.2nm，放大倍数为几万～百万倍。

因此，使用透射电子显微镜可以用于观察样品的精细结构，甚至可以用于观察仅仅一列原子的结构，比光学显微镜所能够观察到的最小的结构小数万倍。

在放大倍数较低的时候，TEM成像的对比度主要是由于材料不同的厚度和成分造成对电子的吸收不同而造成的。

而当放大率倍数较高的时候，复杂的波动作用会造成成像的亮度的不同，因此需要专业知识来对所得到的像进行分析。

通过使用TEM不同的模式，可以通过物质的化学特性、晶体方向、电子结构、样品造成的电子相移以及通常的对电子吸收对样品成像。

2应用特点通过TEM中的荧光屏，我们可以直接几乎瞬时观察到样品的图像或衍射花样。

我们可以一边观察，一边改变样品的位置及方向，从而找到我们感兴趣的区域和方向。

在得到所需图像后，可以利用相机照相的方法把图像记录下来。

现在新一代TEM也有的装备了数字记录系统，可以将图像直接记录到计算机中去，这样可以大大提高工作效率。

3．应用3 TEM的主要功能对于材料科学的研究而言，TEM已经成为了一种不可或缺的研究工具，以至于在今天，已经很难想象没有TEM的帮助，我们如何深入开展材料科学的研究工作。

下面我简单地列举TEM在材料科学研究中的6个常见用途。

(a)利用质厚衬度(又称吸收衬度)像，对样品进行一般形貌观察；(b)利用电子衍射、微区电子衍射、会聚束电子衍射物等技术对样品进行物相分析，从而确定材料的物相、晶系，甚至空间群；(c)利用高分辨电子显微术可以直接“看”到晶体中原子或原子团在特定方向上的结构投影这一特点，确定晶体结构，大于100nm物体用低压、低分辨电镜即可观察。

现代材料分析方法现代材料分析方法包括物理、化学、电子、光学、表面和结构等多个方面的技术手段，具有快速、准确、非破坏性的特点。

下面将针对常用的材料分析技术进行详细介绍。

一、物理分析方法1. 微观结构分析：包括金相显微镜分析、扫描电镜、透射电镜等技术。

通过观察材料的显微结构、晶粒尺寸、相组成等参数，揭示材料的内在性质和形貌特征。

2. 热分析：如热重分析、差示扫描量热仪等。

利用材料在高温下的重量、热容变化，分析材料的热行为和热稳定性。

3. 电学性能测试：包括电导率、介电常数、介电损耗等测试，用于了解材料的电导性和电介质性能。

4. 磁性测试：如霍尔效应测试、磁滞回线测试等，用于研究材料的磁性行为和磁性特性。

二、化学分析方法1. 光谱分析：包括紫外可见光谱、红外光谱、核磁共振等。

通过检测材料对不同波长的光谱的吸收、散射等现象，分析材料的组分和结构。

2. 质谱分析：如质子质谱、电喷雾质谱等。

通过挥发、电离和分离等过程，分析材料中不同元素的存在及其相对含量。

3. 电化学分析：包括电化学阻抗谱、循环伏安法等。

通过测量材料在电场作用下的电流、电压响应，研究材料的电化学性能和反应过程。

4. 色谱分析：如气相色谱、高效液相色谱等。

利用材料在色谱柱上的分离和吸附效果，分析材料中组分的种类、含量和分布。

三、电子分析方法1. 扫描电子显微镜（SEM）：通过照射电子束，利用电子和物质的相互作用，获得样品表面的详细形貌和成分信息。

2. 透射电子显微镜（TEM）：通过透射电子束，观察材料的细观结构，揭示原子尺度的微观细节。

3. 能谱分析：如能量色散X射线谱（EDX）、电子能量损失谱（EELS）等。

通过分析材料与电子束相互作用时，产生的X射线和能量损失，来确定样品的元素组成和化学状态。

四、光学分析方法1. X射线衍射：通过物质对入射的X射线束的衍射现象，分析材料的晶体结构和晶格参数。

2. 红外光谱：通过对材料在红外辐射下的吸收和散射特性进行分析，确定材料的分子结构和化学键。

期末考试卷：材料现代测试分析方法和答案一、选择题（每题2分，共20分）1. 下列哪一项不是材料现代测试分析方法？A. 扫描电子显微镜（SEM）B. 光学显微镜（OM）C. 质谱仪（MS）D. 能谱仪（EDS）2. 在材料现代测试分析中，哪种技术可以用于测量材料的晶体结构？A. X射线衍射（XRD）B. 原子力显微镜（AFM）C. 扫描隧道显微镜（STM）D. 透射电子显微镜（TEM）3. 下列哪种测试方法主要用于分析材料的表面形貌？A. 扫描电子显微镜（SEM）B. 透射电子显微镜（TEM）C. 原子力显微镜（AFM）D. 光学显微镜（OM）4. 在材料现代测试分析中，哪种技术可以用于测量材料的磁性？A. 振动样品磁强计（VSM）B. 核磁共振（NMR）C. 红外光谱（IR）D. 紫外可见光谱（UV-Vis）5. 下列哪种测试方法可以同时提供材料表面形貌和成分信息？A. 扫描电子显微镜（SEM）B. 原子力显微镜（AFM）C. 能谱仪（EDS）D. 质谱仪（MS）二、填空题（每题2分，共20分）1. 扫描电子显微镜（SEM）是一种利用_____________来扫描样品表面，并通过_____________来获取样品信息的测试方法。

2. 透射电子显微镜（TEM）是一种利用_____________穿过样品，并通过_____________来观察样品内部结构的测试方法。

3. 原子力显微镜（AFM）是一种利用_____________与样品表面相互作用，并通过_____________来获取表面形貌和力学性质的测试方法。

4. 能谱仪（EDS）是一种利用_____________与样品相互作用，并通过_____________来分析样品成分的测试方法。

5. 振动样品磁强计（VSM）是一种利用_____________来测量样品磁性的测试方法。

三、简答题（每题10分，共30分）1. 请简要介绍扫描电子显微镜（SEM）的工作原理及其在材料测试中的应用。

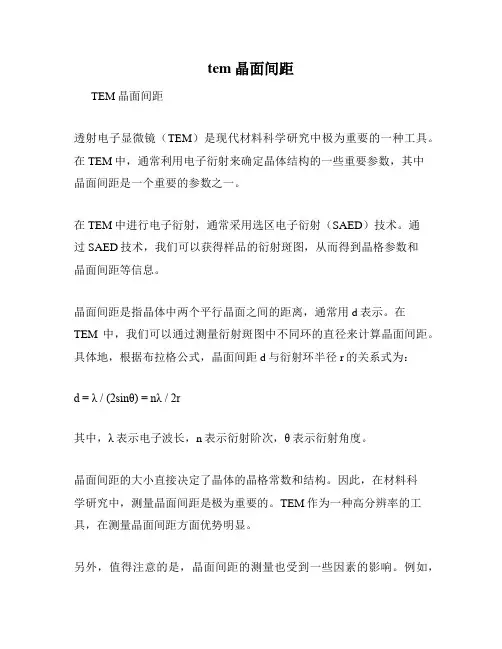

tem晶面间距
TEM晶面间距
透射电子显微镜（TEM）是现代材料科学研究中极为重要的一种工具。

在TEM中，通常利用电子衍射来确定晶体结构的一些重要参数，其中
晶面间距是一个重要的参数之一。

在TEM中进行电子衍射，通常采用选区电子衍射（SAED）技术。

通
过SAED技术，我们可以获得样品的衍射斑图，从而得到晶格参数和
晶面间距等信息。

晶面间距是指晶体中两个平行晶面之间的距离，通常用d表示。

在
TEM中，我们可以通过测量衍射斑图中不同环的直径来计算晶面间距。

具体地，根据布拉格公式，晶面间距d与衍射环半径r的关系式为：
d = λ / (2sinθ) = nλ / 2r
其中，λ表示电子波长，n表示衍射阶次，θ表示衍射角度。

晶面间距的大小直接决定了晶体的晶格常数和结构。

因此，在材料科
学研究中，测量晶面间距是极为重要的。

TEM作为一种高分辨率的工具，在测量晶面间距方面优势明显。

另外，值得注意的是，晶面间距的测量也受到一些因素的影响。

例如，
样品的形变、晶体取向、衍射环的变形等，都可能影响晶面间距的测量精度。

因此，在进行TEM晶面间距测量时，需要进行一系列的校准和优化，以保证结果的准确性和可靠性。

总之，TEM晶面间距是现代材料科学研究中不可或缺的一项技术。

它为我们揭示了材料结构的内部构成和特性，为材料设计和开发提供了重要的依据。

透射电子显微镜系统用途透射电子显微镜（Transmission Electron Microscopy，简称TEM）是现代科学研究中一种重要的工具。

透射电子显微镜利用电子束与材料之间的相互作用过程，可以对材料的微观结构进行研究，具有非常高的空间分辨率和分析能力。

透射电子显微镜系统多用于材料科学、生物学、物理学等领域的研究，在以下几个方面有着广泛的应用。

首先，在材料科学领域，透射电子显微镜可用于研究材料的晶体结构。

材料的微观结构对材料的性能和行为有着重要影响，透射电子显微镜可以通过电子衍射技术获得材料的晶体结构信息，包括晶格常数、晶面取向、位错等。

通过观察材料不同晶面之间的相对位置、原子分布的均匀性以及位错和缺陷的分布情况，可以揭示材料的晶体缺陷机制、相变行为等，为材料设计和优化提供重要的理论依据和指导。

其次，在生物学领域，透射电子显微镜可以用于研究生物样品的细胞结构和超微结构。

由于电子波长比光波短得多，透射电子显微镜可以在非常高的分辨率下观察细胞器、细胞膜、核糖体等细胞结构的细节。

透射电子显微镜还可以通过结合能谱分析技术，对生物样品进行元素分析，获得样品中各元素的分布情况，并进一步研究其与生物活性之间的关联。

此外，透射电子显微镜还可以用于研究纳米材料的结构和性质。

现代纳米材料的研究是材料科学领域的热点之一，透射电子显微镜可以对纳米材料进行直接的成像，并通过纳米尺度的电子衍射获得其晶体结构、晶界、界面等信息。

通过透射电子显微镜对纳米材料进行分析，可以了解纳米尺度下材料的小尺寸效应、表面形貌和晶体结构的变化规律等，为纳米材料的制备和应用提供重要的科学依据。

最后，透射电子显微镜还可以用于研究材料的化学成分和原子分布。

透射电子显微镜可以结合能谱技术，对材料的元素组成进行定量分析。

通过对材料中不同位置的元素分布进行测量和对比分析，可以提供有关材料的化学成分、元素偏析、晶体生长机制等信息。

透射电子显微镜在材料的化学分析领域具有很高的分析能力和探测灵敏度，为材料的研究和开发提供了重要的技术支持。

透射电子显微镜原理透射电子显微镜（Transmission Electron Microscope, 简称TEM）是一种利用电子束传递样品来获得细微结构的高分辨率显微镜。

它的原理是通过在真空中加速电子，将电子束通过光学透镜系统聚焦到样品上，并通过样品的透射情况来形成图像。

TEM的关键组件包括电子源、电子透镜系统、样品台、探测器和成像系统。

电子源产生的电子束经过一系列透镜系统（包括准直透镜、磁场透镜、投影透镜等），被聚焦到样品上。

样品位于一个特殊的样品台上，可以微调样品的位置和角度。

透射电子束通过样品后，部分电子被散射、散射和吸收。

散射电子和透射电子被探测器捕捉，并转化为电信号。

TEM的成像原理基于透射电子束与样品交互作用的差异。

样品内不同的区域对电子束有不同的散射、吸收和透射能力，导致不同的强度对比。

探测器会测量透射电子的能量和强度变化，并将其转换为光学图像。

最终，通过调节透射电子束的聚焦和探测参数，可以得到具有高分辨率的样品图像。

TEM具有极高的分辨率和能够观察样品内部结构的能力。

与光学显微镜相比，TEM利用电子束的波长远小于光的波长，可以克服光学显微镜的衍射极限。

因此，TEM可以观察更小的结构和更高的放大倍数。

此外，TEM还可以通过选定区域电子衍射（Selected Area Electron Diffraction, SAED）技术来研究晶体的晶格结构和材料的晶体学性质。

综上所述，透射电子显微镜通过控制电子束的聚焦和探测参数，利用透射电子与样品相互作用的差异，获得高分辨率的样品图像。

它是研究材料科学和纳米技术的重要工具。

材料研究方法的应用介绍材料研究方法的应用是现代科学研究中的重要组成部分。

通过运用各种方法和技术，科学家能够深入了解和认识各种材料的性质和特征。

本文将全面、详细、完整地探讨材料研究方法的应用，深入探寻其在科学研究中的意义和作用。

表征方法1. X射线衍射•X射线衍射是一种常用的材料表征方法。

•它通过测量物质中的晶体衍射图案来分析材料的晶体结构和取向。

•X射线衍射可以揭示材料的晶格常数、晶胞参数等重要信息，从而帮助科学家深入了解材料的结构。

2. 透射电子显微镜•透射电子显微镜（TEM）是一种强大的材料表征工具。

•通过束缚电子的相互作用，TEM能够提供一种高分辨率的材料成像技术。

•科学家可以利用TEM观察材料的晶体结构、缺陷、晶界等微观细节，从而获取关于材料性质的重要信息。

3. 核磁共振•核磁共振（NMR）是一种广泛应用于材料研究的方法。

•NMR通过测量材料中原子核的磁共振信号来获取关于材料结构和动力学行为的信息。

•科学家可以利用NMR技术来研究材料的分子结构、晶体结构、动态行为等，为材料设计和优化提供科学依据。

性能测试方法1. 硬度测试•硬度测试是一种常用的材料性能测试方法。

•它通过测量材料在受力作用下的抗压强度来评估材料的硬度。

•科学家可以利用硬度测试来比较不同材料的硬度，了解材料的耐磨性和耐腐蚀性等性能。

2. 拉伸测试•拉伸测试是一种常见的材料性能测试方法。

•它通过在样本上施加拉力，测量其应力和应变来评估材料的力学性能。

•科学家可以利用拉伸测试来研究材料的弹性模量、屈服强度、断裂韧性等重要性能指标。

3. 热分析•热分析是一种广泛应用于材料研究的方法。

•它通过测量材料在不同温度和环境条件下的热性质来评估材料的热稳定性和热行为。

•科学家可以利用热分析技术来研究材料的热膨胀、热失重、热导率等，为材料选择和应用提供重要依据。

样品制备方法1. 溶液法•溶液法是一种常用的样品制备方法。

•它通过将固体材料溶解于适当的溶剂中来制备样品。

透射电子显微镜（TEM）实验报告学院：班级：姓名：学号：2016年6月21日实验报告一、实验目的与任务1.熟悉透射电子显微镜的基本构造2.初步了解透射电镜操作过程。

3.初步掌握样品的制样方法。

4.学会分析典型组织图像。

二、透射电镜的结构与原理透射电镜以波长极短的电子束作为光源，电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品，再经成像系统的电磁透镜成像和放大，然后电子束投射到主镜简最下方的荧光屏上而形成所观察的图像。

在材料科学研究领域，透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定。

透射电子显微镜按加速电压分类，通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)。

提高加速电压，可缩短入射电子的波长。

一方面有利于提高电镜的分辨率；同时又可以提高对试样的穿透能力，这不仅可以放宽对试样减薄的要求，而且厚试样与近二维状态的薄试样相比，更接近三维的实际情况。

就当前各研究领域使用的透射电镜来看，其主要三个性能指标大致如下：加速电压：80～3000kV分辨率：点分辨率为0.2～0.35nm、线分辨率为0.1～0.2nm最高放大倍数：30～100万倍尽管近年来商品电镜的型号繁多，高性能多用途的透射电镜不断出现，但总体说来，透射电镜一般由电子光学系统、真空系统、电源及控制系统三大部分组成。

此外，还包括一些附加的仪器和部件、软件等。

有关的透射电镜的工作原理可参照教材，并结合本实验室的透射电镜，根据具体情况进行介绍和讲解。

以下仅对透射电镜的基本结构作简单介绍。

1.电子光学系统电子光学系统通常又称为镜筒，是电镜的最基本组成部分，是用于提供照明、成像、显像和记录的装置。

整个镜筒自上而下顺序排列着电子枪、双聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏及照相室等。

通常又把电子光学系统分为照明、成像和观察记录部分。

2.真空系统为保证电镜正常工作，要求电子光学系统应处于真空状态下。

电子显微镜与扫描隧道显微镜的应用当我们想要观察通常无法分辨的微观结构时，电子显微镜和扫描隧道显微镜这两种现代显微技术成为了不可或缺的工具。

它们可以将原本模糊和不清晰的物质信息变成高质量、高分辨率的图像，我们可以通过它们观察到最基本的元素和原子的结构，同时揭示出许多新颖的现象和材料特性。

在本文中，我们将会详细介绍这两种显微技术的原理和应用。

一、电子显微镜电子显微镜是一种基于电子束的显微技术，可以将电子束聚焦到纳米尺度的大小，它的分辨率比光学显微镜高出一个数量级以上。

电子显微镜主要分为两种类型：透射电子显微镜和扫描电子显微镜。

1. 透射电子显微镜透射电子显微镜（TEM）可以穿透样品，从而形成一个类似于投影的电子图像，并且可以将样品的内部细节显示出来。

它利用一个高能电子束透过样品，透射的电子会受到样品中原子的散射、吸收和衍射等过程的影响，最终被收集到一个荧光屏或摄像机上。

TEM的分辨率可以达到0.1纳米，可以用来观察纳米级别的结构和原子排列方式，因此在材料科学、生物医学等领域中有着广泛的应用。

例如，科学家们可以通过TEM观察到米粒、晶粒和原子的结构，以深入研究材料的特性，并利用这些知识开发出更高性能的材料。

在生物医学领域，TEM可以用来观察细胞超微结构，以探索细胞的生命活动。

2. 扫描电子显微镜扫描电子显微镜（SEM）则是一种利用电子束对样品进行扫描成像的技术，可以获得样品表面的三维结构。

SEM通过扫描物质表面形成图像，电子束会与样品表面原子发生相互作用，并在样品表面产生一系列的信号和反应，这些信号通过不同的探测器被检测并转换为图像。

相比于TEM，SEM的分辨率略低，一般在10-50纳米。

不过，它有着更广泛的应用，包括材料科学中的表面形貌研究、纳米技术研究、生物科学中的细胞外形状观测等。

例如，在材料科学中，SEM可以观察到纳米结构表面的缺陷和形貌，对研究材料力学性能有着很大的帮助。

二、扫描隧道显微镜扫描隧道显微镜（STM）是一种基于隧道效应的显微技术，它是以极高的分辨率扫描表面上绝缘或半导体物质表面的电子结构的一种方法。

透射电子显微镜基本知识透射电子显微学介绍－－人们观察物质微观结构能力的进程俞大鹏电子显微学是一门探索电子与固态物质结构相互作用的科学，电子显微镜把人眼睛的分辩能力从大约0.2 mm拓展至亚原子量级（<1 A)，大大增强了人们观察世界的能力。

电子显微学开始于上世纪30年代，经过几十年的不断发展和完善，现在已经成为凝聚态物理、半导体电子技术、材料、化学、生物、地质等多学科的非常重要的研究手段。

尤其是，随着科学技术发展进入纳米科技时代，电子显微镜更是显示出其强大的威力。

可以说，假如没有电子显微镜，现代科学技术是不可想象的，它的发展与其他学科的发展息息相关，密切联系在一块的。

以下是电子显微学发展史上一些重要的进程：§世界上第一台电子显微镜始创于1932年，它由德国科学家Ruska研制，奠定了利用电子束研究物质微观结构基础；§1946年，Boersch在研究电子与原子的相互作用时提出，原子会对电子波进行调制，改变电子的相位。

他认为利用电子的相位变化，有可能观察到单个原子，分析固体中原子的排列方式。

这一理论实际上成为现代实验高分辨电子显微分析方法的理论依据；§1947年，德国科学家Scherzer提出，磁透镜的欠聚焦（即所谓的Scherzer最佳聚焦，而非通常的高斯正焦）能够补偿因透镜缺陷（球差）引起的相位差，从而可显著提高电子显微镜的空间分辨率；§1956年，英国剑桥大学的Peter Hirsch教授等人不仅在如何制备对电子透明的超薄样品，并观察其中的结构缺陷实验方法方面有所突破，更重要的是他们建立和完善了一整套薄晶体中结构缺陷的电子衍射动力学衬度理论。

运用这套动力学衬度理论，他们成功解释了薄晶体中所观察到的结构缺陷的衬度像。

因此50~60年代是电子显微学蓬勃发展的时期，成为电子显微学最重要的里程碑；晶体理论强度、位错的直接观察－50－60年代电子显微学的最大贡献；§1957年，美国Arizona洲立大学物理系的Cowley教授等利用物理光学方法来研究电子与固体的相互作用，并用所谓“多层法”计算相位衬度随样品厚度、欠焦量的变化，从而定量解释所观察到的相位衬度像，即所谓高分辨像。

现代材料分析测试技术1. 引言现代材料分析测试技术是指利用科学仪器和方法对材料进行测试、分析和评估的一种技术手段。

随着材料科学的不断发展和技术的进步，现代材料分析测试技术在工业、科研和生产领域起着至关重要的作用。

本文将介绍常用的现代材料分析测试技术，包括扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)、红外光谱(FTIR)等。

2. 扫描电子显微镜(SEM)扫描电子显微镜(SEM)是一种非常重要的材料分析测试仪器。

它通过扫描材料表面并通过电子束与材料相互作用来获得材料表面微观形貌和成分信息。

SEM广泛应用于材料科学、纳米材料研究、材料工艺等领域。

它可以观察样品的表面形貌、晶体结构、晶粒大小等，并通过能谱分析仪来获得元素组成信息。

3. 透射电子显微镜(TEM)透射电子显微镜(TEM)是一种用于观察材料内部结构的高分辨率显微镜。

TEM通过电子束穿透材料，并通过对透射电子进行束缚和散射来图像化材料的内部结构。

它在材料科学、纳米技术、纤维材料等领域具有重要的应用价值。

TEM能够观察材料的晶体结构、晶格缺陷、晶粒尺寸等，并可获得高分辨率的像像。

4. X射线衍射(XRD)X射线衍射(XRD)是一种常用的材料分析测试技术。

它利用材料对入射X射线的衍射现象来研究材料的晶体结构和晶格参数。

XRD广泛应用于材料科学、矿产勘探、无机化学等领域。

XRD可以确定材料的晶体结构、晶格常数、相对结晶度等，并可通过对射线衍射的精确测定来研究材料的相变行为和配位状态。

5. 红外光谱(FTIR)红外光谱(FTIR)是一种常用的材料分析测试技术，可以用来研究材料的分子结构和化学键的振动情况。

红外光谱可以提供关于材料的化学成分、结构和功能的重要信息。

它广泛应用于材料科学、有机化学、聚合物科学等领域。

红外光谱可以帮助确定材料的分子结构、功能团的存在和分布，以及材料的晶体性质等。

6. 总结现代材料分析测试技术在材料科学和工程领域起着至关重要的作用。

透射电子显微镜成像技术的操作方法与技巧透射电子显微镜是一种强大的科学工具，它能够通过电子束的透射来观察物质的微观结构。

在现代科技领域，透射电子显微镜已经成为不可或缺的分析仪器。

在掌握透射电子显微镜成像技术的操作方法和技巧之前，我们首先要了解透射电子显微镜的基本原理。

透射电子显微镜的基本原理是利用电子束对样品进行扫描，通过电子束透射的方式观察样品的内部结构。

首先，我们需要将待观察的样品制备成足够薄的切片，以确保电子束的透射性能。

接下来，将样品放置在透射电子显微镜的样品台上，并调整好加速电压和透射电子显微镜的工作模式。

在操作透射电子显微镜时，我们需要注意一些细节和技巧，以获得清晰准确的图像。

首先，对样品进行金属涂覆是非常重要的，它可以增加电子束与样品的相互作用，提高图像的对比度和分辨率。

其次，在操作透射电子显微镜时，要小心避免空气中的灰尘等杂质进入透射电子显微镜系统。

这些杂质可能会影响电子束的透射，进而影响图像的质量。

在操作过程中，我们还需要控制透射电子显微镜的聚焦和放大倍数。

透射电子显微镜具有可调焦距的电磁透镜系统，可以根据需要进行调整。

聚焦是保证图像清晰度的重要因素，我们可以通过调整目镜和物镜的位置来实现。

此外，放大倍数的选择也会影响图像的观察效果。

适当的放大倍数可以帮助我们更好地观察样品的细节。

除了以上的基本操作方法和技巧外，我们还可以利用透射电子显微镜的特点进行一些进一步的分析。

例如，在透射电子显微镜中，我们可以利用电子的散射来获取样品的晶体结构信息。

通过调整检测器和分析仪器的设置，我们可以获得衍射图样或者能量散射谱，从而确定样品的晶体结构和化学成分。

在实际应用中，透射电子显微镜广泛应用于材料科学、生物学、医学等领域。

例如，在材料科学中，透射电子显微镜可以用于观察材料的纳米结构、缺陷和晶体学细节。

在生物学中，透射电子显微镜可以用于观察细胞和组织的超微结构，揭示生物体内部的奥秘。

总之，透射电子显微镜成像技术是一门复杂而又强大的科学技术。

材料表征技术在材料科学中的最新进展材料表征技术是现代材料学研究中的重要内容之一。

它是指利用各种方法对材料的性质进行表征和分析，以了解材料的结构、组成、性能等方面的信息。

近年来，随着材料表征技术的不断发展和进步，越来越多的新技术被开发出来，为材料科学的研究和发展提供了有力支撑。

本文将简要介绍材料表征技术在材料科学中的最新进展。

一、透射电子显微镜(TEM)透射电子显微镜是一种能够获得材料内部结构的高分辨率仪器，在微观领域被广泛应用。

最近，科学家们利用TEM技术对纳米结构进行了深入的研究，探究了其形貌、分布和晶体结构等信息。

利用TEM技术，科学家们成功研发了一种新型纳米晶体材料，在太阳能电池、光催化和传感等领域有广泛应用。

二、扫描电镜(SEM)扫描电镜是一种用于形态表征的显微镜。

近年来，科学家们通过改良SEM技术，使其能够实现高分辨率成像，进而实现了体积三维重构，即重建图像的空间位置信息。

这项技术的应用使得科学家们更加深入地研究了复杂结构材料、新型合金等材料的内部纳米结构，为材料表征技术提供了更多的信息。

三、X射线晶体衍射X射线晶体衍射是一种很重要的材料研究技术，可以精确测量晶体样品的周期性结构。

近年来，科学家们通过改良晶体衍射技术，开发出了一种新的基于超快光学技术的X射线源（表征孔微/XFEL），使得样品吸收能力更强，分辨率更高。

这项技术的应用使得我们能够观察到物质的分子层次，为材料科学的研究提供了重要的途径。

四、热物性测量热物性测量是一种重要的材料性能表征技术，在电子器件、热障涂层、燃料电池等领域发挥着不可替代的作用。

最近，科学家们通过改良热物性测量技术，开发出了新型的测量仪器，可以精确地测量复杂材料的热传导系数、热扩散系数等热学参数，进一步完善材料性能的评价方法。

五、拉曼光谱拉曼光谱是一种非破坏性、非接触性的材料表征技术，通过测量由材料分子键振动引起的Raman散射光来研究材料的结构和性质。

最近，科学家们通过改良拉曼光谱技术，提高了测量精度和分辨率，并成功利用拉曼光谱对碳材料、纤维材料、氢化物等复杂材料进行研究，拓展了材料表征技术的研究范围。
