接触网施工工法一、引言接触网是铁路电气化工程的重要组成部分，它为电力机车提供电能，确保列车的正常运行。
接触网施工工法对于保障铁路电气化工程的施工质量、提高施工效率、降低施工成本具有重要意义。
本文将介绍接触网施工工法的原理、施工流程、技术要求和注意事项。
二、接触网施工工法原理接触网施工工法主要采用悬挂式接触网，通过支柱、腕臂等结构将接触线悬挂在支柱上，形成供电线路。
接触线通过受电弓与电力机车连接，为电力机车提供电能。
接触网施工工法的关键在于保证接触线的稳定性和安全性，确保电力机车能够稳定、安全地运行。
三、施工流程1. 施工准备：在施工前，需要进行现场勘查，确定接触网的施工方案。
同时，需要准备所需的材料、设备和工具。
2. 支柱安装：根据设计方案，进行支柱的安装。
支柱应安装在稳固的基础上，确保其稳定性和安全性。
3. 腕臂安装：在支柱上安装腕臂，腕臂的作用是支撑和固定接触线。
安装时应注意腕臂的垂直度和水平度，确保接触线的稳定性和安全性。
4. 接触线安装：在腕臂上安装接触线，接触线应按照设计要求进行安装，确保其位置和张力符合规范要求。
5. 调试与检测：安装完成后，需要对接触网进行调试和检测，确保其正常运行。
四、技术要求1. 材料要求：接触网施工所用的材料应符合相关标准和规范要求，确保其质量和性能符合设计要求。
2. 施工工艺要求：施工过程中应严格遵守施工工艺要求，确保施工质量。
同时，应注意施工安全，避免发生安全事故。
3. 调试与检测要求：安装完成后，应对接触网进行调试和检测，确保其正常运行。
调试过程中应注意调整接触线的张力、位置等参数，确保其符合设计要求。
检测过程中应对各项参数进行详细记录和分析，及时发现并解决问题。
五、注意事项1. 施工前应对现场进行勘查，了解地形、地质等情况，确保施工方案的合理性和可行性。
2. 施工过程中应注意安全，遵守相关安全规定和操作规程，避免发生安全事故。
3. 施工过程中应注意保护环境，减少对周围环境的影响。

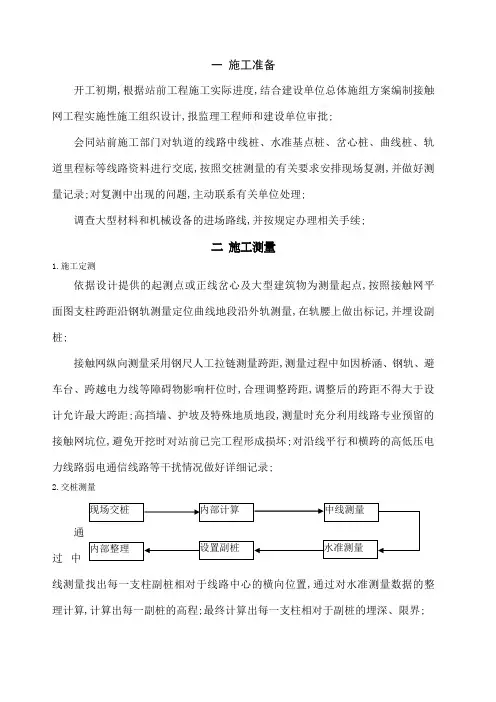

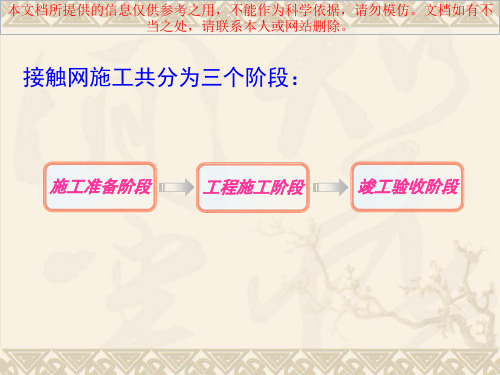

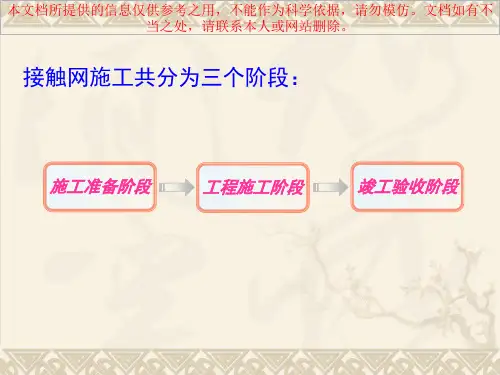

一施工准备开工初期，根据站前工程施工实际进度，结合建设单位总体施组方案编制接触网工程实施性施工组织设计，报监理工程师和建设单位审批。
会同站前施工部门对轨道的线路中线桩、水准基点桩、岔心桩、曲线桩、轨道里程标等线路资料进行交底，按照交桩测量的有关要求安排现场复测，并做好测量记录。
对复测中出现的问题，主动联系有关单位处理。
调查大型材料和机械设备的进场路线，并按规定办理相关手续。
二施工测量1.施工定测依据设计提供的起测点或正线岔心及大型建筑物为测量起点，按照接触网平面图支柱跨距沿钢轨测量定位（曲线地段沿外轨测量），在轨腰上做出标记，并埋设副桩。
接触网纵向测量采用钢尺人工拉链测量跨距，测量过程中如因桥涵、钢轨、避车台、跨越电力线等障碍物影响杆位时，合理调整跨距，调整后的跨距不得大于设计允许最大跨距。
高挡墙、护坡及特殊地质地段，测量时充分利用线路专业预留的接触网坑位，避免开挖时对站前已完工程形成损坏。
对沿线平行和横跨的高低压电力线路弱电通信线路等干扰情况做好详细记录。
2.交桩测量通现场交桩内部计算中线测量测量找支柱副设置副桩水准测量于线路内部整理横向位过中线出每一桩相对中心的置，通过对水准测量数据的整理计算，计算出每一副桩的高程。
最终计算出每一支柱相对于副桩的埋深、限界。
测量精度要求达到：跨距量误差1/2000 。
中线测允许闭合差：在直线转点的左右方向偏差不大于置镜点长度的 1/20000，最大不超过20mm ；曲线横向闭合差：曲线长度500m 以内为30mm，超过500m 时不大于50mm 。
水准测量允许闭合差±30Lmm，其中L的取值单位为km，且前后置镜距离应相等，距离差不大于4m。
三基坑开挖根据设计图确定坑的类型、限界、坑形和深度，坑口的线路侧加设防止道渣滑落的档板和铺设防污染的彩条布。
遇水沟需移时，需保证原有水沟截面和畅通，护坡培土、砌石达到新建铁路设计标准。
争取当日开挖、当日立杆，对当天立不上杆，有危及行车安全的基坑应回填，防止塌方影响行车。
接触网工施工工序标准详细流程接触网工程是城市轨道交通系统建设中不可或缺的一环，其建设过程中的施工工序实现了科学化、规范化、机械化。
为确保接触网工程施工质量和安全，铁道部颁布了《城市轨道交通工程施工与质量验收规范》和相关标准，下面将详细介绍接触网工施工的工序标准流程。
工程准备阶段1.确定工程建设项目部及对口负责人。
建立工程建设项目部，主要职责为进一步明确建设目标、规划建设方案、推进项目落实和管理建设过程；2.制定接触网工程施工组织设计，明确施工技术措施、安全管理措施、进度计划及配合工作等；3.编制接触网工程施工图纸，指明施工的位置、尺寸、材料等；4.准备工程所需物料和设备，保障施工的顺利进行；5.制定施工安全管理计划，明确安全生产责任制、安全设施设置、应急处置等内容；基础工程阶段1.检查地基的承载能力和平整度等指标，确定接触网设置的具体位置；2.施工现场清理，清除垃圾和杂物，确保施工场地安全整洁；3.进行接触网架设，需注意钢丝绳、夹具、杆等的安装位置和张力；4.进行接触线设置，测量位置和安装高度，确保接触线的安装位置准确，高度符合规定。
夺高架阶段1.制作夺高架难点梁段，完成后在铁路上进行集中安装；2.按照设计图纸要求进行吊装，设备的使用需保证安全；3.安装完成后进行调整，检查夺高架梁段的安装水平和竖直度，保证施工质量；连接施工阶段1.进行接触网连杆的安装，通常采用机械化施工方式，保证精度；2.完成连杆安装后进行接触网和接触线的连接，连接点位置需精确；3.二次接触线的设置，确认位置和高度，保证设置的正确性；收尾阶段1.完成施工后进行环境清理，清除各类杂物和垃圾；2.进行检查验收，检查接触网是否完好，是否符合施工图纸要求等；3.召开施工会议，评价工程施工质量与安全，经验和教训，提出改良意见。
以上是接触网工施工工序标准的详细流程介绍。
在施工中要按照标准要求进行操作，保障施工质量和安全。
同时，要加强工程管理和技术创新，保持良好的施工现场秩序，共同推进城市轨道交通产业的发展。
一施工准备开工初期,根据站前工程施工实际进度,结合建设单位总体施组方案编制接触网工程实施性施工组织设计,报监理工程师和建设单位审批;会同站前施工部门对轨道的线路中线桩、水准基点桩、岔心桩、曲线桩、轨道里程标等线路资料进行交底,按照交桩测量的有关要求安排现场复测,并做好测量记录;对复测中出现的问题,主动联系有关单位处理;调查大型材料和机械设备的进场路线,并按规定办理相关手续;二施工测量1.施工定测依据设计提供的起测点或正线岔心及大型建筑物为测量起点,按照接触网平面图支柱跨距沿钢轨测量定位曲线地段沿外轨测量,在轨腰上做出标记,并埋设副桩;接触网纵向测量采用钢尺人工拉链测量跨距,测量过程中如因桥涵、钢轨、避车台、跨越电力线等障碍物影响杆位时,合理调整跨距,调整后的跨距不得大于设计允许最大跨距;高挡墙、护坡及特殊地质地段,测量时充分利用线路专业预留的接触网坑位,避免开挖时对站前已完工程形成损坏;对沿线平行和横跨的高低压电力线路弱电通信线路等干扰情况做好详细记录;2.交桩测量过中线测量找出每一支柱副桩相对于线路中心的横向位置,通过对水准测量数据的整理计算,计算出每一副桩的高程;最终计算出每一支柱相对于副桩的埋深、限界;测量精度要求达到：跨距量误差1/2000;中线测允许闭合差：在直线转点的左右方向偏差不大于置镜点长度的1/20000,最大不超过20mm；曲线横向闭合差：曲线长度500m以内为30mm,超过500m时不大于50mm;水准测量允许闭合差±30L mm,其中L的取值单位为km,且前后置镜距离应相等,距离差不大于4m;三基坑开挖根据设计图确定坑的类型、限界、坑形和深度,坑口的线路侧加设防止道渣滑落的档板和铺设防污染的彩条布;遇水沟需移时,需保证原有水沟截面和畅通,护坡培土、砌石达到新建铁路设计标准;争取当日开挖、当日立杆,对当天立不上杆,有危及行车安全的基坑应回填,防止塌方影响行车;基坑开挖多余弃土要装编织袋运走;基坑根据土壤的稳定性质,采用合理的开挖形式和防塌措施;石质地带基坑采用空压机、风枪进行开挖;黄土区段基坑开挖需要避开雨天进行,并作好排水工作,保证雨天黄土区段不积水;四基础浇制土质密实地带,基础地下部分浇制时采用原坑胚膜就地灌注的方法,地上部分采用模型板；塌方或无土方地段,则采用模板组合整体安装灌注的方法;采用混凝土搅拌机搅拌方法浇注基础;水、电、料全部备齐并搭好作业平台后,开始浇制;浇制过程中,每灌注400mm厚混凝土,用振动棒均匀捣固一次;搅拌混凝土时,按规范要求制作混凝土试块;浇制完毕,在基础表面覆盖草袋、砂等物品进行养生保护;电缆改移及防护基坑开挖前与相关单位联系调查电缆位置走向;坑内出现电缆后立即停止作业,和有关单位联系确定改移及防护方案,方案未制定前不能施工;电缆改移时,从坑口顺电缆向两侧开挖,然后将电缆从电缆坑内拉出,电缆沟开挖长度以拉出的电缆不影响支柱位置为准,然后顺着拉出的电缆走向开挖新的电缆沟,将电缆放入新开挖的电缆沟内;新电缆沟内的电缆防护如电缆槽等和原电缆沟内相同;基础浇制时,确因地形限制,电缆无法排除坑外时,和有关单位协商后,可以将电缆浇制在基础内,但必须保证电缆自由抽动;电缆在基础内用电缆槽防护;首先制作电缆槽,电缆槽长度要长出电缆在坑内的长度;将电缆与坑壁结合处掏空,基础浇制时电缆上方安装木板,以防混凝土下落砸伤电缆;基坑开挖和混凝土捣固时,作业人员均不得借助电缆上下;当基础浇制到电缆位置时,安放电缆槽,将电缆槽内填满沙子,盖上电缆槽盖;用塑料布将电缆槽进行包扎,用纸袋或塑料布将电缆槽与坑壁之间的空隙塞实,以免水泥沙浆流进电缆槽影响电缆自由抽动;继续浇制基础,并在隐蔽记录中记录电缆及防护情况;水沟改移基坑开挖前首先调查需要改移水沟的支柱,并根据调查结果制定水沟改移方案,水沟改移后的截面不小于原截面,方案必须经过站前施工部门同意;水沟改移一般在基坑开挖前进行,确实不能在基坑开挖前进行时,要求水沟进行临时改道疏通或采用其它措施,保证水沟畅通;支柱安装到位后及时改移水沟;水沟一般改移在支柱受力的反方向,确因地形限制无法避免时,无论原水沟上有无盖板,都必须在支柱处的水沟上加装盖板,保证支柱受力良好;五支柱安装由轨道牵引车、立杆作业车及平板车组成安装列车;支柱安装时,根据支柱自身重量的大小和跨度对吊车采取加固、支撑等安全措施,同时注意线路上方有无高压线缆及跨线建筑物,确保施工安全;吊装支柱时,应使用尼龙套或外包黑橡皮管的钢丝套,避免破坏支柱表面保护层;安装钢柱前,确认基础螺栓位置是否正确；安装混凝土支柱前,确认坑位、坑深是否正确,确认底板是否按设计要求已下设;湿陷性黄土区段直埋式支柱安装时,按要求加设底板,作好支柱加固;支柱整正后,保证支柱位置不积水,以免影响支柱稳定性;支柱整正整杆器一端用功能框架安装在支柱上,另一端用功能固定板固定在钢轨上,整正过程中通过摇动手柄,使支柱的倾斜度和限界达到标准;调整支柱的限界和倾斜度达到标准后,按设计要求安装横卧板,并将固定螺栓的螺母拧紧;每回填200mm夯实一次,支柱回填达标后,及时疏通或修复水沟;在施工过程中,要做好各种质量记录,分项工程完成后由作业班组进行自检,合格后由安质人员组织专检并认定合格后,进入下一道工序;隐蔽工程施工过程要请监理参加,并填报隐蔽工程记录报监理签字;锚板拉线依照下锚方向,用经纬仪和花杆测量拉线坑的位置,并用十字桩确定;施工时,必须严格按设计要求选用功能锚板和锚杆型号,安装前复核坑位和坑深是否符合要求,确认拉线环出土点中心线在锚支延长线上,安装时按设计要求加固,并按规范要求回填、夯实;锚板加固使用的混凝土施工参照基础浇制有关规定执行;拉线角度不宜大于45°角;施工完毕后如实填写隐蔽工程记录并存档;支持结构计算参数测量和计算支柱测量是保证支持结构安装质量的重要环节,要求测量项目多、精确度高,测量由主管技术人员负责,包括支持结构安装及吊弦计算所需部分数据的测量;主要测量数据包括：曲线超高、侧面限界、支柱倾斜率、下底座至轨面基准线一般以低轨轨面为准的高度,上下底座间距、跨距以及直缓点,缓圆点距支柱的距离;曲线超高、侧面限界、支柱倾斜率mm/m应精确到毫米;下底座高度以及上下底座间距,精确到厘米;支柱倾斜率采用经纬仪测量;测量数据以腕臂计算表格填写;表格中还应包括支柱类型、导线高度、结构高度、拉出值、曲线半径、曲线要素点起始里程、填表人、日期等项目;计算表报计算人员;技术人员根据测量组提供的支持结构计算参数,采用支持结构计算软件计算出各部预配尺寸,将计算结果以预配书形式下发预配车间;六腕臂软横跨安装腕臂预配腕臂预配在中心料库预配车间集中预配,并采用工厂化流水线加工和管理方法进行;主要工机具：切割机、台式电钻、台式套丝机、制作防风拉线用煨弯器、力钜扳手及梅花扳手等;操作程序为：作要求：各项尺寸误差不大于2mm；螺栓、销钉穿向一致;预配中所有螺栓采用力矩扳手紧固,用于配合紧固的扳手采用梅花扳手,决不能使用活口扳手；预配完毕应进行复测,确保预配正确,管帽要配装齐全;腕臂安装为便于腕臂运输和防止破坏瓷瓶,腕臂在中心料库预配车间预配后运至工地料库进行棒式绝缘子组装;棒式绝缘子各部尺寸检查及电气耐压实验应严格进行;平腕臂与棒式绝缘子组装时,螺栓应穿向来车方向作用是方便于运营维护,斜腕臂棒式绝缘子在组装时应保证排水孔朝下;棒式绝缘子包扎要可靠;腕臂安装利用作业车进行,操作要领如下：预配好的腕臂,根据安装计划装上作业车;确认腕臂编号与安装地点相符;作业车停到支柱附近,作业平台升至腕臂下底座0.5m的地方,转动平台尽量靠近支柱;两人抬起斜腕臂,将斜腕臂棒式绝缘子的单耳插入腕臂下底座,螺栓销穿向来车方向;作业平台稍微转动后,缓缓升高平台至上底座下1m处;同时,两人把住腕臂,不使平台乱碰,解开绑扎铁线;一人扶住斜腕臂,两人抬起平腕臂,将平腕臂与斜腕臂、平腕臂与上底座连接;软横跨安装软横跨安装工序如图：数据测量包括：横向跨距、纵向跨距、各电化股道曲线超高单位mm、支柱斜率mm/m;基础面与邻近股道高差值、各电化股道高差;股道高差、曲线超高测量采用水准仪,支柱倾斜率测量采用经纬仪;分测量数据;软横跨计算软件按大准线标准修改参数后使用,依据程序要求将各部分数据依次输入,在窗口提示计算正确的状态下打印出图表结果以供预制;软横跨在料库集中预制;预制作业人员对所用材料工具进行检查,合格后方可进行预制作业;预制开始首先安装一端使用线夹将线索固定在稳固的固定物上,没有现成的固定物时用钢钎打临时地锚;用手搬葫芦将线索紧起,用钢尺根据计算尺寸在线索上测量零件安装和断线位置,并作好标记;松掉手搬葫芦,在标记处绑扎断线并安装零部件,零部件安装时严格按照标记制作不得偏移,楔形线夹的楔子与线索一定要密贴;将横向承力索和上部固定绳按连接顺序连接在一起绝缘子除外,在两端的线夹上注明安装支柱号,然后将预制好的软横跨盘好存放;安装时利用行车间隙进行,按规定设好施工防护;将预制好的软横跨运到安装支柱处展开,安装绝缘于;在一侧支柱的顶端和安装固定绳位置各上一人,通过滑轮将软横跨吊起安装在支柱上;在另一侧支柱顶端和安装固定绳位置各上一人,固定好滑轮和大绳;根据行车间隙时间,确认可以安装时,地面作业人员迅速将软横跨抱起注意绝缘于安全运送到另一侧支柱处,用大绳绑好迅速拉起,杆上作业人员将软横跨安装到设计位置;跨越停留车辆时,要确认车辆在作业时间不会移动;预制时,技术人员要适当考虑软横跨跨度及支柱挠度对各部分尺寸的影响;安装时利用行车间隙进行,须按规定做好施工防护;安装调整后软横跨平直美观,上下部固定绳有100～200mm 负弛度;附加悬挂架设为增强对线材的保护作用,采用机械展放架设法进行;分占用线路及不占用线路两种方法;根据本标段为既有线的特点,采用不占用线路的方法为主,必要时采用占用线路的方法进行施工;1.占用线路法附加线架设施工程序：操件要点：肩架安装采用人工安装方式进行,线盘吊放于架线车的放线架上; 无线报话机一台设在起锚处、一台设在架线车上的线盘处随车行进,起锚处人员与架线车上的操作人员随时联系放线速度一般为2km/h,发现问题须立即调整放线进度;放线车与悬挂辅助绳人员密切配合,当进行悬挂时停车,人工将导线翻至支柱田野侧滑轮中并封闭滑轮开口；看线盘人员应使导线展放均匀,不散盘、乱盘,必要时制动线盘；导线展放过程中,要避免发生磨擦、断股、背扣等现象；落锚时,加装拉力计或通过测量导线弛度,使其满足设计要求;2.不占用线路法附加线架设施工程序：肩架安装以人工安装方式进行；放线架用钢钎作地锚;牵引辅助绳人员与悬挂辅助绳人员密切配合,当进行悬挂时停止牵引；辅助绳与附加导线连接时,网套口处用Φ铁线进行绑扎,网套连接器通过旋转连接器和辅助绳连接；无线报话机的使用；一台设在线盘上、一台跟随接头行进、一台设在导线展放机处,跟随人员用报话机与展放机操作人员随时联系,控制收线速度收线速度一般为2km/h发现问题须立即通知展放机操作员;其他同占用线路施工法;七承力索架设本工序应在所有装配均已装好,限界门已安装完毕,所有电力、通讯等干扰均处理完毕后进行;为适应本线接触网的施工技术要求,所有承力索按定长锚段提报申请,施工采用小张力架线工艺进行承力索的架设施工;施工组织及主要工机具配置：成立架线作业组,工机具配置；架线车、倒链葫芦、断线钳、紧线器含尼龙绳套、放线滑轮尼龙轮、温度计;操作要点及技术标准：向车站调度人员提出申请计划;将要放锚段线盘吊装在架线车上;封闭线路后将架线车停到起锚位置,起锚人员紧固拉线,安放坠砣,并将坠砣按当时温度提升至设计高度;架线人员将线条做好终端锚固线夹与补偿装置连接后开始运行,线条张力控制在小张力架线法所要求数值;架线以每小时5公里速度前进,每到一悬挂点处停车,用铁丝套好,将线条通过滑轮挂在腕臂上;每隔400米或行人较多处设专人防护;站通过道岔后应线条用紧线器扪起,不影响其他线路,架线车运行至锚柱时,开始落锚;落锚时,通知起落和防护人员注意线条动态,松开扪线紧线器;将下锚处拉线紧好,坠砣摆好并提至设计高度;用张力紧线至标准张力时,将线条与下锚补偿相对位置做标记;断线,做终端锚固,看线盘人员将剩余线卷在线盘上;继续紧线将终锚线夹与下锚补偿相连接;停止紧线,先松吊坠砣的葫芦再松线条上的紧线器;架线车沿线检查一遍,确认无误后,消点开通线路;填写工程记录;承力索中锚安装及倒鞍子依据设计文件,专门编制适用于该线中锚及承力索鞍子施工的作业指导书,承力索中锚安装严格执行安装曲线表,严格控制下锚张力及弛度线;八接触导线架设及中锚安装结合本标段线路运输的实际情况,将视阶段性施工进展情况,采取恒张力架设接触线,以机械超拉法为主、铁坠砣超拉法为辅的施工方式进行正线接触线架设施工;站线接触线的架设方法仍采用小张力法进行;承力索悬挂高度测量及整体吊弦计算承力索的高度及横向偏移采用接触网测定仪进行测量;测量后应复核高度值及横向偏移是否满足设计要求,确认无误后,整理测量记录,填表报工程技术部,由工程技术部负责进行吊弦计算;吊弦计算采用自主开发并结合大准铁路扩能改造工程技术参数调整后的计算软件;所需数值除承力索悬挂高度外,还有支柱参数测量时有关数据,并输入进行计算;整体吊弦计算时,充分考虑接触线预留弛度;整体吊弦制作本标段整体吊弦制作,依据吊弦预制表统一在中心库预配车间制作;人员组织及工机具配置预制人员：5人工机具：紧线器1套、拉力计1个、3T倒链葫芦1个,液压压力机1台,断线操作程序如框图操作要领及技术标准要求对材料进行检验,检验包括线材直径、外观、鸡心环、线鼻子及线夹等;吊弦线索预拉：根据场地,从线盘上放出30-50米铜绞线,将两端固定串接倒链葫芦和拉力计,预拉张力,预拉后的线不得手卷,直接用于下料,注意预拉时采用专用紧线器,并在线上包一层防护布,以防夹伤线材;将一个压接管套进铜绞线,在距离铜绞线端部计算位置,使鸡心环顶端与这一点重合并用压接管套压紧;把铜绞线回头拉紧后,在压管边折一下;拉紧铜绞线,使其与鸡心环圆弧密贴,用压力机压制压接管;把铜绞线短头插入电联板,用压力机压制电联板;将预制好的吊弦一端挂到预制平台的一个固定柱上,按吊弦预制表中下料长度测量绞线长度,然后剪断;长度测量采用平台上固定的钢板尺;按上述方法加工另一端;复核两个鸡心环内侧间距,两鸡心环内间距及整体吊弦的制作长度误差不超过±1.5mm,两套环尽可能处在同一平面上,两端线鼻子弯曲方向相反;九接触悬挂调整接触悬挂调整,采取根据作业流程分组作业,一次完成整锚段的程序化方式进行施工;安装要求及技术标准：腕臂偏移要符合安装曲线表;根据吊弦布置表采用吊弦间距测量仪在承力索上测量每跨的吊弦位置,并用胶布作记号,安装位置时从悬挂点向跨中进行;偏差积累在跨中,但最大偏差不得超过+50mm;定位装置安装,从中锚向补偿器方向进行,安装过程前,中锚两侧各有一台车看导线面,保持线面一致;曲线段安装定位器必要时用倒链葫芦配合尼龙套进行;定位器安装时,应严格控制限位用止钉的间隙;接触线端吊弦线夹安装时,应采用线坠保证吊弦竖直安装,顺线路方向偏移不超过20mm;为便于运营维护和有利于弓网关系,线夹螺栓穿向依线夹是否倾斜采取由上向下穿,直线上穿向要统一方向,定位器线夹的穿向要使螺母在受压侧;严禁作业人员踏踩接触线或使接触线受外界集中负荷;定位装置安装时,定位管状态要符合设计要求,采用坡度尺测量,施工偏差不大于±1%,定位器的坡度、开口及限位间隙要符合设计要求,施工偏差不大于±1mm;定位器应在受力状态,且不小于80N;电连接线安装;螺栓线夹式电连接线,采取下面框图所示的方法施工;压接线夹式电连接线,采取作业车上配置发电机和电动液压压力机,现场测量、计算后及时压接的方法;电连接线线夹接触面涂电力脂,电连接线弧向符合统一工艺要求;线岔安装线岔安装调整是接触网施工的一个关键环节,如邻跨需安装分段绝缘器,则线岔须在分段绝缘器安装后进行;人员组织和施工机具配置与上述接触悬挂安装相似,但每组作业时安排技术人员现场指导,调整完成后,应用模拟受电或检测车进行检查;操作要点及技术标准要求如下：安装定位装置时,拉出值应严格按设计值复核;线岔处接触悬挂的调整采用铁线临时吊弦,临时吊弦位置按吊弦计算表中位置,模拟调整从道岔的开口侧向岔尖进行,道岔转换柱处侧线支接触线的抬高量,抬高范围、吊弦状态要符合设计要求;正线接触线距侧线线路中心或侧线接触线距正线线路中心的距离在始触区范围内不应安装线夹;按工艺装好线岔及正式吊弦;锚段关节调整安装定位管,坡度符合设计标准,安装定位器,注意检查拉出值符合要求且承力索在同一垂面;先安装工作支的整体吊弦,然后进行非工作支调整;非工作支调整时,在悬挂点两边采用临时铁线悬吊,再将定位装置调整到位;绝缘子串安装位置符合设计要求,承力索、接触线绝缘子串中心对齐;依照电连接线安装图及其工艺安装电连接线;隔离开关安装安装和调整执行有关工艺规定,采取料库预组装,吊装一次到位施工方法;预配前对每台开关进行必要的电气试验和外观检查;开关预装配在料库特定场地进行,并吊装在试验支柱上进行手动开合试验和调节水平、开合角度;整体吊装开关并进行操作机构的安装;开关调整要符合说明书要求,并做好电连接线引线和接地线;开关引线端子与接触网引线张力以为宜;十一接地线、接地跳线安装测量地线、跳线连接的各部尺寸按测量尺寸加上握环、盘圈用量下料;按要求进行握环、盘圈、折弯,预制接地线、接地跳线;将预制好的接地线、接地跳线与接地部位进行连接;接地线、接地跳线的安装统一方向,保证连接牢靠,外观美观;接地线按要求涂防锈漆;下部接地极应少开挖路肩,施工方案应取得线下施工单位同意,并保证不对路肩造成不良影响;恒张力架设导线及超拉施工方案结合本标段线路的实际特点,采取以恒张力放线及以机械超拉为主、铁坠砣超拉法为辅的施工方式进行正线导线架设及超拉施工;鉴于恒张力放线中的恒张力车组性能对该项施工技术至关重要,结合该工程特点配置恒张力架线车组,满足施工需要;采取接触导线超拉,为的是短时间内消除金属线材的大部分初伸长量,有效地克服接触线架设后延伸对接触悬挂质量的不良影响,从而较好地改善弓网关系;根据以往工程中采用的机械超拉法或铁坠砣超拉法方案,均适用于本工程施工要求,有利于组织程序化施工和提高工效,保证工期;。
