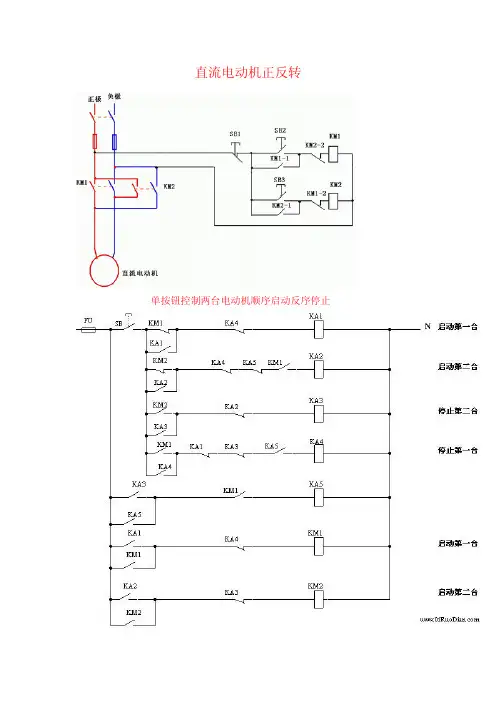

直流电动机正反转单按钮控制两台电动机顺序启动反序停止三相异步鼠笼电动机电容制动控制电路图用两个时间继电器控制电动机间歇正反转三地控制三相电动机正反转两地控制一台电动机频敏变阻启动原理图用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止接近开关导通后电机停止接近开关断开后延时N秒电机启动运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位利用电接点压力表自动控制水泵两台电动机既可分别启动和停止,也可以同时启动和停止.正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转用三个时间继电器控制正反转并要有间隙三相异步电动机转子串联电阻启动三相异步电动机启动控制线路图(带故障指示灯)电机有点动还有正常运行用3个继电器控制电动机断相保护用四个时间继电器控制正反转并要有间隙点动与长动的正反转控制电路二台电机按时间顺序起动由时间控制反序停止缺相保护原理图原理:运行中的三相380伏电动机缺一相电源后,变成两相运行,如果运行时间过长则有烧毁电动机的可能。
为了防止缺相运行烧毁电动机,可以采用多种保护方案。
下图为一种三相电动机断相保护电路,当电动机运行时发生断相后三相电压不平衡,桥式整流则有电压输出,当输出的直流电压达到中间继电器KA动作值时,KA动作,于是与自锁触点串联的常闭触点断开,使KM线圈断电其主触头全部释放,电动机停止。
电动机可逆带限位控制电路原理图控制两台电机,第一台启动后第二台才能启动,第一台停止后第二台才能停止电路图三台电动机顺序启动反序停止工作原理在正常情况下,按下启动按钮SB1,电流通过按钮到时间继电器KT5的常闭触头KT4-1(因为时间继电器此时没有工作常闭触头KT5-1是闭合导通的)到交流接触器线圈KM1形成回路,接触器主触头闭合机械泵得电开始运行,同时接触器辅助触头KM1-1闭合,接触器长期得电保持、时间继电器KT1也得电开始计时为旋转阀的启动做准备,当KT1达到设定时间后,时间继电器延时闭合的常开触头KT1-1闭合接通交流接触器KM2线圈、时间继电器KT2,接触器KM2主触头闭合,旋转阀得电运行,时间继电器KT2开始计时为KM3的启动做准备同时交流接触器辅助触头KM2-1、KM2-2动作,KM2-1闭合,KM2长期保持,KM2-2断开,切断时间继电器KT1,使时间继电器停止工作;当KT2达到设定时间后,时间继电器延时闭合的常开触头KT2-1闭合接通交流接触器KM3线圈,接触器KM3主触头闭合,压缩机得电运行,同时接触器辅助触头KM3-1闭合,接触器长期得电保持。
单相调速电机绕组接线图
单相调速电机绕组接线图
图例说明:
1.红色表示调速绕组 ,绿色表示付绕组(启动绕组).
表示主绕组单相电源接入端 .
表示付绕组电容接入端 .1.2.3 分别为快 ,中,慢三速。
?
4.具有抽头调速的单相电机采用整钦法,钦线顺序先主绕组再付绕组,后调速绕组。
HI L-2型接线(双速)
3 M
CD
2
a
L
T型16槽三速接
线
单相12槽nJ逆罩极绕组
红绿色为两个罩极绕纽,M 11为主绕组,
G为罩极公其端,F Z分别与G短接町实现正反转.
16槽三速L-速接线
O
a *
L-2型8槽二速接线图
L-2型8槽双速接线
1.L-1型调速绕组的经验计尊
叩 ” 36.8 T /H I
W X = K L <2P*W P ^―干 ----------- (匝〉
式中; '
W K ;主绕组每极匝数〈匝/极〉
K L :经验系数,一般取0.435 - 0. 485
m !降低后转速一般4极取1000. 780两
档
调速绕组线经略小于主绕俎.
2. Y 型调速绕组的经验计篦
K T : 一般取 1.52 - 1. 7
其它同上 2・L-2型调速统组的经验计宾
Wx = 2F*WFm"g(C3Ld 2?/rf
式中;
・矗:取值同LT 中乩 Wx = K T * K L * 2P<W PH . 式中:
36・ 8 Viil
®>
其它同上
1
2
G
调速绕组与主绕组串'并联改变主绕组阻抗获得调速目的.。
电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△(星三角)降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济,所以使用较普遍,但启动转矩只有全压启动的三分之…,故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时,启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
()合上电源开关Qs后,按下启动按钮SB2,接触器KM和KMl线圈同时获电吸合,KM和KMl主触头闭合,电动机接成Y降压启动,与此同时,时间继电器KT的线圈同时获电,I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形(Y —△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
1.按钮、接触器控制Y —△降压起动控制线路图2.19 (a )为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,KM1 自锁,电动机星形起动,待电动机转速接近额定转速时,按下SB2 ,KM2 断电、KM3 得电并自锁,电动机转换成三角形全压运行。
2.时间继电器控制Y —△降压起动控制线路图2.19 (b )为时间继电器自动控制Y —△降压起动控制线路,电路的工作原理为:按下起动按钮SB1 ,KM1 、KM2 得电吸合,电动机星形起动,同时KT 也得电,经延时后时间继电器KT 常闭触头打开,使得KM2 断电,常开触头闭合,使得KM3 得电闭合并自锁,电动机由星形切换成三角形正常运行。
为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制路。
线路分析如下:一、正向启动:1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。
二、反向启动:1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行。
三、互锁环节:具有禁止功能在线路中起安全保护作用1、接触器互锁:KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后,K M1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、KM2同时吸合造成相间短路,这一线路环节称为互锁环节。
2、按钮互锁:在电路中采用了控制按钮操作的正反传控制电路,按钮SB2、SB3都具有一对常开触点,一对常闭触点,这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联,而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联,而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电,按下SB 3时只能有接触器KM1的线圈可以通电而KM2断电,如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向(或反向)启动运转后,不必先按停止按钮使电动机停止,可以直接按反向(或正向)启动按钮,使电动机变为反方向运行。
1铝壳电机出线方式主要有两种,一种为电缆引出,一种为接线盒。
电缆出线适合不需要调整电机接线方式的电机,一般其只有一个固定的接法和转速。
接线盒方式适用于Y/△、变极调速、单相电容运转电机。
图1所示为电缆出线,电缆索头直接固定在电机外壳上,并采用环氧胶水密封。
图2所示为接线盒出线,接线盒固定在电机后端盖上。
图3所示为接线盒出线,接线盒固定在电机外壳上。
对于单相电容运转电机,接线盒内还可以放置电容。
三相电缆接线图 三相接线盒接线图 三相Y/△调速接线图 三相4/6变极调速接线图 三相6/8变极调速接线图 单相接线图Main connection via terminal box or leads from the motor, refer to the catalogue. Cable connection is fit for single speed motor which speed cannot be con-trolled by changing connections, usually only one connection. Terminal box connection suits the motors of Y/△ switching, multi-pole switching or single-phase with capacitor. Fig.1 shows the cable connec-tion, the nut is installed on the casing, with epoxy glues sealed. Fig.2 shows the terminal box in-stalled on the end casing of the motor.Fig.3 shows the terminal box in-stalled on the casing of the mo-tor.There can be a capacitor in theterminal box for single-phase motor. 3~ cable connection 3~ terminal box ‘Y’ 3~ Y/△ switching 3~ 4/6P switching 3~ 6/8P switching 1~ terminal box我们使用的三相电机用电缆通常为6芯的,3根相线,2根热保护器,1根接地线。
电缆导体截面积电缆耐压等级对应于电机额定参数。
通常的电缆线规格为:227ICE 08 (RV-90) 300/500V。
通常用的导体截面积为0.5,0.75,1.25,2.5 mm 2等规格。
热保护器连线、接地连线统一为0.5mm 2。
更大功率的电机配用更大截面的电缆图4:接线盒内端子及端子排The cable we selected for 3~motor is in hexads, 3 is power lead, 2 is for thermal protector inside the motor, 1 is PE lead.The section of the conductor and the voltage range lies on the motor power ratings.The type of the cable for ordi-nary use is ‘ 227 ICE 08 (RV-90)300/500 V’, the section of the conductor is 0.5, 0.75, 1.25 or 2.5 mm 2. The section of lead to TK, PE is 0.5 mm 2.Larger section is needed for more power output motor.Fig. 4: Terminals in the terminal box and terminal block图1Fig.1图2 Fig.2图3 Fig.3图4 Fig.44 Multi-poles Switching Control Connection for Reference注意:为提高保护效果,热继电器也是有必要的Y/△变速或变极变速时,控制电路须在切换信号之间须加入一个1秒左右的延时。
热保护器容量为250V、5A。
Note:A thermal relay is also needed.When Y/△ or multi-pole switching, i.e. high speedand low speed switching, the control circuit mustinsert a time delay about 1S between the twostates.The rating of the thermal protector is 250V, 5A.5热保护器连接参考图Thermal protector connection for reference以单相为例注:某些小功率单相电机热保护器在电机内部直接和绕组串联,不提供热保护器引出线。
当电机过热时,热保护器直接将电源切断。
Note:The thermal protector is connected in series with the windings inside some small single-phase motors, which do not have additional leads connected the protector. When overheated, the protector will cut off the power directly.6安全事项:本电机依靠负载的风叶产生的气流带走热量,电机无自冷却风叶。
严禁不带风叶运行。
电机使用环境为:环境温度:-10℃~+60℃;相对湿度:≤95%;海拔高度:≤1000m;电源电压:±10%;电源频率:±2%;铭牌上规定的最高运行点是折算到空气密度1.2Kg/m3的标准空气状态下的。
风机不可以运行在铭牌规定的额定状态以外。
当出现风机经常性过载时须检查风机进出风的气路是否畅通,如发现系统脏堵时须及时清洁。
电机内部已经嵌入了热保护器,必须将它连接到主控制回路中去,以避免出现意外情况烧毁电机造成火灾、触电事故。
用户控制电路中还应加入额外的电机保护元器件。
若使用外接变频器、半导体调压电路进行调速须在定货时向我公司预先声明并得到确认。
特别提醒的是,安装、接线须由专业人员操作。
风机安装到系统前,检查所有固定螺栓是否已经锁紧,发现松动的须及时锁紧。
风机只有在可靠安装后才可以通电运行。
风机在安装时,应小心操作,不得敲击、刮伤喷涂层,以免造成锈蚀。
风机只可用来输送空气或类似空气的混合气体。
非特殊要求,风机不防爆、不防腐,也不可以输送混有固体颗粒的空气。
搬运及储存:富丽华风机的包装符合运输要求。
搬运风机时应小心不要让叶片、网罩受到外力,以避免损坏、变形。
绝对不可以用手拉电机引出线来搬动电机。
严格按照包装箱注明的堆码高度叠放。
暂时不用的风机应储存在环境温度为-10℃~+40℃,相对湿度不大于75%,清洁、通风良好的库房内。
维修、维护服务:在正常接线、正确的使用条件下,我们的风机质量保证期限为自发货日起18个月以内。
发生风机故障时须及时给我公司邮寄或传真《抱怨单》,我们会及时做出帮助或处理。
超过期限或因不正确使用而造成的风机损坏及电机烧毁不在保修范围以内。
Safety WarningThese series of motor itself does not have a cooling fan,the motor is cooled by the airflow. It is forbidden that a mo-tor is powered on without an impeller.Using ConditionAir Temperature -10℃~+60℃;Relative Humidity ≤95%;Altitude <1000m;Voltage limit ±10%;Frequency ±2%;The ratings on the nameplate are based on air density1.2Kg/m3. The working point cannot exceed the ratings onthe nameplate. When the fan often overloads, pleasecheck the fan inlet and outlet, if the system dusty pleaseclean them.A thermal protector is inserted onto the windings, it mustbe connected into the control circuit to avoid accidentssuch as fire, electric shock etc. Additional motor protectoris also needed.If frequency converter or electronic regulator needed,please confirm the requirements in the order.Installation and electrical connection must be carried outby professional person. Before the fan installed into thesystem, please ensure all bolts tightened. The fan must befastened before power on. Please be careful to install thefan, not to strike the finish coating to avoid corrosion.The fans are only intended for transfer of air or air-like mix-ture. Unless special order, the fan is not EX proof, not rust-proof, and not suitable for transport air mixed small liquids.Transport and storageThe packaging is suitable for transport.Be careful to carry the fan, not to shock the fan blades andguard grille, and not to carry the motor by dragging the ca-ble.Stack the packages not higher than the limits printed onthe package.The fans must be stored in a well ventilated storage, thetemperature between -10℃~+40℃ and the relative humid-ity less than 75%.GuaranteeWhen properly used, the fan is guaranteed within 18months from the delivery date. When there is somethingwrong with the motor, please send us the complaint docu-ment, and then we shall deal with the matter.The following service is not free, such as over time limit ofguarantee, fan breakage and motor failure cause by wronguse.。
