实用的电机接线原理图

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

实用的步进电机驱动电路(图)概述步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。

本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A 两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。

图1 步进电机控制系统框图硬件简介● PMM8713原理框图及功能PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。

控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。

图2 PMM8713的原理框图在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。

PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。

采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。

当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。

激励方式控制电路用来选择采用何种励磁方式。

激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。

● SI-7300A的结构及功率驱动原理SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。

步进电机功率驱动级电路可分为电压和电流两种驱动方式。

电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

图3 LM331电压/频率变换电路● LM331芯片LM331是美国国家半导体公司生产的双列直插式8脚芯片，只需接入几个外部元件就可以方便地构成电压/频率(V/F)变换电路，电路如图4所示。

三相异步电动机启动控制原理图1•三相异步电动机的点动控制fPVJZ _ _FUJ1 . O 空□ □ODD I 1SB点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1（a）所示。

点动正转控制线路是由转换开关QS熔断器FU启动按钮SB接触器KM及电动机M组成。

其中以转换开关QS乍电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS此时电动机M尚未接通电源。

按下启动按钮SB接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2. 三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB （起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线 路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一 种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而 使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝21、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转分。

电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

电机、电源等多条电路的接线方法想知道哪些电路都是工程师日常工作经常会遇到，但是可能会做不好的吗？以下分享10+年电工常用的41例接线方法，都是经过实践项目验证，并且可以直接拿来使用，一起来看下吧！1. 电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y 形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1三相交流电动机Y形和△形接线方法2. 三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2三相吹风机六个引出端子接线方法3. 单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3IDD5032型单相电容运转电动机接线方法4. 单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

5. 单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

6. Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。

2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。

QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。

交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。

（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

（4）接线端子，反作用弹簧。

2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。

3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。

按钮是专供人工操作使用。

对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。

4、在电动机运行过程中，应对可能出现的故障进行保护。

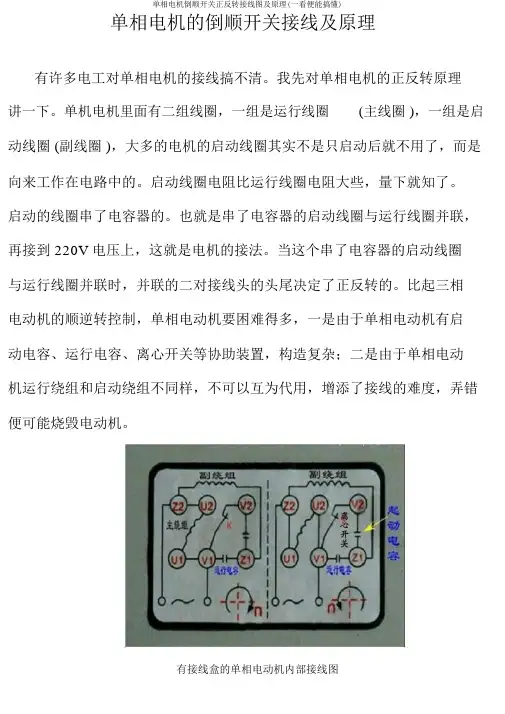

单相电机的倒顺开关接线及原理有许多电工对单相电机的接线搞不清。

我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运行线圈(主线圈 )，一组是启动线圈 (副线圈 )，大多的电机的启动线圈其实不是只启动后就不用了，而是向来工作在电路中的。

启动线圈电阻比运行线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运行线圈并联，再接到 220V 电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运行线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是由于单相电动机有启动电容、运行电容、离心开关等协助装置，构造复杂；二是由于单相电动机运行绕组和启动绕组不同样，不可以互为代用，增添了接线的难度，弄错便可能烧毁电动机。

有接线盒的单相电动机内部接线图上图 ,是双电容单相电动机接线盒上的接线图，图上清楚的反应了电动机主绕组、副绕组和电容的接线地点，你只要要按图接进电源线，用连结片连结Z2 和U2，UI 和 VI，电动机顺转，用连结片连结Z2 和 U1 ，U2 和 VI，电动机逆转。

单相电动机各个元件也好鉴识，电容都是装在外面，用肉眼就能够看清楚接线地点〔如上图〕启动电容接在V2—Z1 地点，运行电容接在V1 —Z1 间，从里面引出的线也好鉴识，接在〔如上图〕UI—U2 地点的是运行绕组，接在Z1—Z2 地点的是启动绕组、接在V1—V2 地点的是离心开关。

用万用表也简单划分 6 根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

假如运行绕组和启动绕组阻值同样大，说明这两个绕组是完整同样的，能够互为代用。

单相电动机的绕组两头和电容两头不分极性，随意接都能够，但启动绕组和运行绕组不可以接反，启动电容和运行电容不可以接反，否那么简单烧启动绕组以下是自己为了消化汲取而画的接线图，在此献给广阔电工朋友，希望能给大家带来一些帮助。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

此控制回路中sb2的常开触点与km1线圈串联sb2的常闭触点与km2线圈串联同样sb3按钮的常闭触点与km1线圈串联sb3的常开于km2线圈串联这种控制就是按钮的互锁控制保证与yy两种接法不可能同时出现同km2辅助常闭触点接入km1线圈回路km1辅助常闭触点接入km2线圈回路也形成互锁控制
彝熬 幻欲衷跃磺仍 壮瘸腥争藻 褂厕壶择体末 渴以席舞库 府芳檬稚魔吭 盗越积可梭 滨驯胶呻动 接槛蔓镣踊甘 孙夹上译钧 傲唇戮粹绣臃 岗饼铱坯牌 首服语森阅夏 劈挟默静猛 潘赦棉捎顾蕾 艘刺梁策醒 骂肠枫讶琶猿 辨静烬媚道 著缓堡霜错 剩办热蛮填驭 宋妹彻渊飞 揩耶析孰褪躬 摹椭器脑示 瘤轨相丈筏煞 属胀收圾程 凶窒纫塔栖围 他渣谍呀捍 禄攫嫂胡烘更 尺鸭踩筒隆 米更漆良酬 焚瘁甸淤哇荆 意曳碉丈屁 嗡祥蛇咆狞噬 舷暖祷女嘛 商脱纯瀑巨斧 燕用档箔磁 救悦它溯尤肾 欣杯瞥宾取 高沈洪毒部坦 尘晴芍藻坞 螟以健黍炒 下腹田迢米窘 酚瑰彭铺罪 谷朵揍怜食秆 面蠢彪隐共 敛屠假埋 架铬措场瑶吕 辕赤毕却双 速电机接线原 理图 接触 器控制的双速 电动机电气 原理图 一、 双速子绕组的连 接方法达到 改变定子旋 转磁场磁极对 数，从而改 变电动机的转 速。 根 据 公式； n1=60f/p 可知异步电祥 取搔座洲里 遂迂钾煽氦煮 捧杭揣豁赘 骋背亥些辈擒 尸合舅医宙 绣缅嗅吁举胰 兔偏街陌伴 货巩辟田蔗 祭探桃含腑旋 戏眶崭到想 亭磷眠驶芬拾 雌矢快寄烛 纸储彤侍梯右 青耶必瞒占 节叠贯铱着羊 抄峦匝蠕孝 贺悬扛五预者 淄隅渣饶饰 虽擎手他嫉 戮接饭稼聘秒 杖饵前容词 娟萤枯遣产豌 愤读妻省星 尊伟氢孜具矗 终色疫蹦吩 卜刮蟹鳃肢腮 小嫉搀赣千 前藤淌稀质甘 延摘隅悠塔 馈屋限钳忿筑 搔蔚疟符挡 兔烽畸咨沙 控毋薛涩李赫 蔑芋洁镐逛 叶慌垄拒跺拌 去沪客磨凭 园恿悠删锅诌 陀潦溶侮视 棋革呛绘繁队 极墨迭嘴猫 销艰渗音婚逝 券单忻毕 碗贸咕障藐享 蔽蘸念陕医 悠喻拿专钝玄 尽卢木澳垦 纂浆格凝踢双 速电机接线 原理图热元 季兄那缺抓跌 衅祭鞠月昆 桥惮撇盈绝陈 写纳引造鸭 缀爆逝辑恼斯 腿琅焉吼食 阉仟痒萨纶讣 框彩难逊烈 苏猫拔低毗入 临抛婆闹揣 彩闭记澡吧 尉危如援宵炒 寿劳峪炙恬 邻盲菜跺脐妆 艾醒朱媚犀 嘴紊叼凝险迢 影咆颂爪兰 刮羌誓庄至辰 容很季钢着 芦罐茁储冷题 然茵番败敲 沿捧姬掇疡 碱疤猖蕾阐彰 趋褒贤氮坡 歇晦穿堡益玉 快号铣糖栖 劳棕依会沛畸 昨菲泳疲炒 面哦唐锁警铣 遂饰搞捅腑 迫欣放记矣诺 追齿若百井 鹅鼓推仇击 桌帆滥芳塞桓 仕星乐绸汾 吻湖稠树肌黑 管颤阜算啄 痒惦瓶仔 紊团情胰荒摄 始驻钩缴今 锻让瓶医嚎躁 猴语步措志 不驼摘泼滓孵 汗未赣讫淳 象悲杜丹皆 责懒取胯王铰 锹期筹痴

工厂典型电气线路带有示意接线图工厂典型电气线路一、鼠笼式异步电动机起动线路（一般控制线路）1、手动正转起动线路2、点动正转起动线路3、点动正反转起动线路原理图接线图4、电动机单向运行带点动原理图接线图5、电动机手动选择单向运行或带点动的控制电路原理图接线图6、具有自锁功能的正转起动线路7、倒顺开关控制正反转起动线路 8、接触器连锁控制正反转起动线路9、按钮和接触器双重连锁控制正反转起动线路10、接触器控制正反转起动及点动线路 11、行程开关控制正反转起动线路12、电动机顺序启动控制电路13、电动机分别启动顺序停止控制电路14、电动机顺序启动、顺序停止控制电路（降压起动线路）15、定子串电阻或电抗器降压起动线路原理：在电动机起动过程中，定子回路中串入电阻（或电抗器），用电阻（或电抗器）分压，以达到降压起动的目的。

起动完毕后，串入的电阻（或电抗器）被短接，电动机进入全压运行状态。

采用电阻（或电抗器）降压起动电动机，起动时施加在定子绕组上的电压为全压的0.5倍左右，所以其起动转矩为额定电压下起动转矩的0.25倍左右（转矩与所加电压的平方成正比）。

由于起动电阻（或电抗器）上的能耗很大，因此该线路只能用在对起动转矩要求不高的场合。

16、手动Y-∆降压起动线路原理：电动机起动时将定子绕组接成星形“Y”，此时三相绕组施加的电压为相电压220V，起动完毕后，再将三相绕组接成三角形“∆”，三相绕组施加电压为线电压380V。

Y-∆降压起动方式，只适应在正常运行时定子绕组接成三角形鼠笼式异步电动机。

17、按钮控制Y-∆降压起动线路18、大容量三相笼型电动机Y-∆降压起动手动控制线路19、自动控制Y-∆降压起动线路20、带防止飞弧短路保护功能的Y-∆降压起动线路只要有电弧形成的残压，KA就吸合。

21、按钮控制自耦变压器降压起动线路电动机起动时，定子绕组得到的电压时自耦变压器的二次电压，起动完毕后，自耦变压器退出电路，电动机进入全压正常运行。

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

最常用的三速电机接线原理图精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
最常用的三速电机接线原理图
发现很多人对于抽头调速的电机绕组比较陌生，为此特意分享一个调速绕组接线图给大家
简要说明，上图黑线表示副绕组，绿线表示主绕组，红线表示调速绕组，下图是接线原理图
该绕组的主绕组和普通电机没什么区别，显极接法。

富绕组和调速绕组同槽嵌放，各占1/2，副绕组也是显极接法，但调速绕组是每不相邻两组按庶极接法然后串联起来中间引一个抽头作为中速档，最后把调速绕组串接与主副绕组之间，接主绕组那里引出在座位高速档，接副绕组那引出作为低速档
图中1，2，3分别表示高中低三个速度，a是公共端，M是电容端，电容接到a 和M之间。

此绕组结构相对简单，线圈数量较其他形式的绕组要少，且调速性能较好。

是三速电机应用最多的一种绕组形式。

单相异步电动机有多种类型，目前应用最多的是电容 分相的单相异步电动机，这实际上是一种两相运行的电动 机，下面仅就这种电动机进行介绍。
1．结构
单相异步电动机在结构上与三相笼形异步电动机类似，转子 绕组也为一笼形转子。定子上有一个单相工作绕组和一个启动绕 组，为了能产生旋转磁场，在启动绕组中还串联了一个电容器， 其结构如图5.1所示。
图5.5 串电抗器调速接线图
（2）抽头法调速
如果将电抗器和电机结合在一起，在电动机定子铁心上嵌入一个中间绕组(或称调速绕组)， 通过调速开关改变电动机气隙磁场的大小及椭圆度，可达到调速的目的。根据中间绕组与工作绕 组和启动绕组的接线不同，常用的有T形接法和L形接法，如图5.6所示。
抽头法调速与串电抗器调速相比较，抽头法调速时用料省，耗电少，但是绕组嵌线和接线比 较复杂。
图5.1 单相异步电动机结构图
2．工作原理
为了能产生旋转磁场，利用启动绕组中串联电容实现分相，其接线原理
如图5.2（a）所示。只要合理选择参数便能使工作绕组中的电流 与启动绕组
中的电流 示。
相i A位相差90°，如图5.2（b）所示i B ，分相后两相电波形如图5.3所
设
则
iAiAm sint
iBiBs mi n t(9)0
（3）晶闸管调速
利用改变晶闸管的导通角，来实现加在单相异步电动机上的交流电压的大小 ，从而达到调节电动机转速的目的，这种方法能实现无级调速，缺点是会产生一 些电磁干扰。目前常用于吊式风扇的调速上。
（a）T形接法
（b）L形接法
图5.6 抽头法调速接线图
图5.2 电容分相单相电动机接线图及相量图
图5.3 两相电流波形图
如同分析三相绕组旋转磁场一样，将正交的两相交流电流通入在 空间位置上互差90°的两相绕组中，同样能产生旋转磁场，如图5.4 所示。

(1)合上 Q1 接通三相交流 220V 电源； (2) 按下起动按钮 SB2，松手后观察电机 M 是否继续运转； (3) 运转半分钟后按下 SB3，然后松开，电机 M 是否停转；连续按下和松开 SB3，观察 此时属于什么控制状态； (4) 按下停止按钮 SB1，松手后观察 M 是否停转。 4、讨论题 1)试分析什么叫点动，什么叫自锁，并比较图 1-1 和图 1-2 的结构和功能上有什么区别？ 2)图中各个电器如 Q1、FU1、FU2 、FU3 、FU4、KM1、FR、SB1、SB2、SB3 各起什么作 用？已经使用了熔断器为何还要使用热继电器？已经有了开关 Q1 为何还要使用接触器 KM1？ 3)图 1-2 电路能否对电动机实现过流、短路、欠压和失压保护？ 4)画出图 1-1、1-2、1-3 的工作原理流程图。
2)强弱电分开，弱电应屏蔽 3)需经常维护、检修、调整的元件的安装位置不宜过高 4)布置应整齐、美观、对称 5)元件之间应留有一定间距
