电度表接线图
双路自投供电简易图
水位控制图
单按钮控制起停图
日光灯接线图
单相电机接线原理图
单相电机接线图
单相电度表图
三相直通电度表图
380V电机正反带限位
c620车床电气控制接线图
电动葫芦接线图
380电机接线图

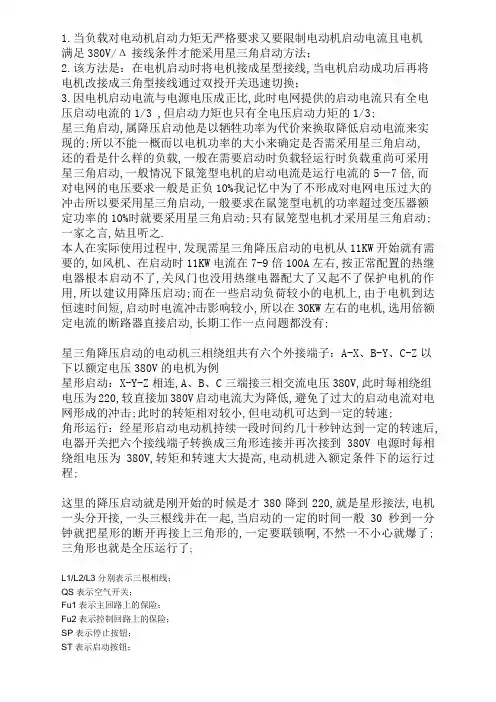

接触器星形、三角形控制接线图
380双速电机接线图
380电机反接制动接线图
异步电动机起动接线图
三相电动机机械接线图
生产机械行程接线图
时间继电器星形接线图
380V电机220v接法原理图
自耦降压起动接线图
接线图
双重互锁的正反转接线图
三相五线制原理图
接头接法接线图
目录 直流母线电压监视装置原理图--------2 直流绝缘监视装置-----------------2 不同点接地危害图----------------3 带有灯光监视的断路器控制回路(电磁操动机构) --------------------4 带有灯光监视的断路器控制回路(弹簧操动机构) -------------------6 带有灯光监视的断路器控制回路(液压操动机构)-------------------7 闪光装置接线图(由两个中间继电器构 成)-----------------------------9 闪光装置接线图(由闪光继电器构成) ----------------------------10 中央复归能重复动作的事故信号装置原理图 ------------------------10 预告信号装置原理图----------------12 线路定时限过电流保护原理图---------13 线路方向过电流保护原理图----------14 线路三段式电流保护原理图----------15 线路三段式零序电流保护原理图------16 双回线的横联差动保护原理图---------17 双回线电流平衡保护原理图---------19 变压器瓦斯保护原理图-------------20 双绕组变压器纵差保护原理图--------21 三绕组变压器差动保护原理图---------22 变压器复合电压启动的过电流保护原理图 ---------------------23 单电源三绕组变压器过电流保护原理图 -------------------------24 变压器过零序电流保护原理------------25 变压器中性点直接接地零序电流保护和中性点间隙接地保------25 线路三相一次重合闸装置原理图----------27 自动按频率减负荷装置(LALF)原理图 -----------------------30 储能电容器组接线图----------------30 小电流接地系统交流绝缘监视原理接线图 ---------------------------30 变压器强油循环风冷却器工作和备用电源自动切换回路图------31 变电站事故照明原理接线图----------------32 开关事故跳闸音响回路原理接线图----------32 二次回路展开图说明(10KV线路保护原理图)---33 直流回路展开图说明----------------34
电动三轮车整车接线图 由于控制器生产厂家及控制器本身的功能不同。导线颜色及接插件接口也各有差异,本文只对基本功能作出对照,以帮助对电动三轮车电路不太了解的朋友作个参考。以下附部分图片: 其中白色调试线也称限速线,出厂时对插。可拔下提高速度。
大部分小型(1.1米车箱以下)电动三轮车都采用多功能喇叭,接线方法大同小异,多功能喇叭集成了闪光器和语音倒车提示,有的还有报警功能,但只要对照功能接上对应的开关即可。
各厂的导线颜色可能不一样,但功能都差不多,如自行更换可对照原厂的接线方式对照出各线的功能,接线方法同分体喇叭一样。
只要电动车有小故障,只要对照接线图便很快能找到故障所在。 出师表 两汉:诸葛亮 先帝创业未半而中道崩殂,今天下三分,益州疲弊,此诚危急存亡之秋也。然侍卫之臣不懈于内,忠志之士忘身于外者,盖追先帝之殊遇,欲报之于陛下也。诚宜开张圣听,以光先帝遗德,恢弘志士之气,不宜妄自菲薄,引喻失义,以塞忠谏之路也。 宫中府中,俱为一体;陟罚臧否,不宜异同。若有作奸犯科及为忠善者,宜付有司论其刑赏,以昭陛下平明之理;不宜偏私,使内外异法也。 侍中、侍郎郭攸之、费祎、董允等,此皆良实,志虑忠纯,是以先帝简拔以遗陛下:愚以为宫中之事,事无大小,悉以咨之,然后施行,必能裨补阙漏,有所广益。 将军向宠,性行淑均,晓畅军事,试用于昔日,先帝称之曰“能”,是以众议举宠为督:愚以为营中之事,悉以咨之, 必能使行阵和睦,优劣得所。
亲贤臣,远小人,此先汉所以兴隆也;亲小人,远贤臣,此后汉所以倾颓也。先帝在时,每与臣论此事,未尝不叹息痛恨于桓、灵也。侍中、尚书、长史、参军,此悉贞良死节之臣,愿陛下亲之、信之,则汉室之隆,可计日而待也。 臣本布衣,躬耕于南阳,苟全性命于乱世,不求闻达于诸侯。先帝不以臣卑鄙,猥自枉屈,三顾臣于草庐之中,咨臣以当世之事,由是感激,遂许先帝以驱驰。后值倾覆,受任于败军之际,奉命于危难之间,尔来二十有一年矣。 先帝知臣谨慎,故临崩寄臣以大事也。受命以来,夙夜忧叹,恐托付不效,以伤先帝之明;故五月渡泸,深入不毛。今南方已定,兵甲已足,当奖率三军,北定中原,庶竭驽钝,攘除奸凶,兴复汉室,还于旧都。此臣所以报先帝而忠陛下之职分也。至于斟酌损益,进尽忠言,则攸之、祎、允之任也。 愿陛下托臣以讨贼兴复之效,不效,则治臣之罪,以告先帝之灵。若无兴德之言,则责攸之、祎、允等之慢,以彰其咎;陛下亦宜自谋,以咨诹善道,察纳雅言,深追先帝遗诏。臣不胜受恩感激。 今当远离,临表涕零,不知所言。
电动自行车控制器电路及原理大全 目前流行的电动自行车、电动摩托车大都使用直流电机,对直流电机调速的控制器有很多种类。电动车控制器核心是脉宽调制(PWM)器,而一款完善的控制器,还应具有电瓶欠压保护、电机过流保护、刹车断电、电量显示等功能。 电动车控制器以功率大小可分为大功率、中功率、小功率三类。电动自行车使用小功率的,货运三轮车和电摩托要使用中功率和大功率的。从配合电机分,可分为有刷、无刷两大类。关于无刷控制器,受目前的技术和成本制约,损坏率较高。笔者认为,无刷控制器维修应以生产厂商为主。而应用较多的有刷控制器,是完全可以用同类控制器进行直接代换或维修的。 本文分别介绍国内部分具有代表性的电动自行车控制器整机电路,并指出与其他产品的不同之处及其特点。所列电路均是根据实物进行测绘所得,图中元件号为笔者所标。通过介绍具体实例,达到举一反三的目的。 1.有刷控制器实例 (1)山东某牌带电量显示有刷控制器 电路方框图见图1。 1)电路原理 电路原理图见图2所示,该控制器由稳压电源电路、PWM产生电路、电机驱动电路、蓄电池放电指示
电路、电机过流及蓄电池过放电保护电路等组成。 稳压电源由V3(TL431),Q3等元件组成,从36V蓄电池经过串联稳压后得到+12V电压,给控制电路供电,调节VR6可校准+12V电源。 PWM电路以脉宽调制器TL494为核心组成。R3、C4与内部电路产生振荡,频率大约为12kHz。 H是高变低型霍尔速度控制转把,由松开到旋紧时,其输出端可得到4V—1V的电压。该电压加到TL494的②脚,与①脚电压进行比较,在⑧脚得到调宽脉冲。②脚电压越低,⑧脚输出的调宽脉冲的低电平部分越宽,电机转速越高,电位器VR2用于零速调节,调节VR2使转把松开时电机停转再过一点。 电机驱动电路由Q1、Q2、Q4等元件组成。电机MOTOR为永磁直流有刷电机。TL494的⑧脚输出的调宽脉冲,经Q1反相放大驱动VDMOS管Q2。TL494的⑧脚输出的调宽脉冲低电平部分越宽,则Q2导通时间越长,电机转速越高。D1是电机续流二极管,防止Q2击穿。TL494的⑧脚输出低电平时,Q1、D2导通,Q4截止,Q2导通;TL494的⑧脚输出高电平时,Q1、D2截止,Q4导通,迅速将Q2栅极电荷泄放,加速Q2的截止过程,对降低Q2温度有十分重要的作用。 蓄电池放电指示电路由LM324组成四个比较器,12V由R24、VR1、VR4、VR3、VR5、R21分压形成四个不同基准电压分别加到四个比较器的反相端。蓄电池电压经R23和R22分压加到每个比较器的同相端,该电压和蓄电池电压成比例。V A=VB*R22/(R22+R23)。当蓄电池电压不低于38V时,LED1、LED2、LED3均点亮;当电池电压低于38V时,LED3熄灭;当电池电压低于35V时,LED2熄灭;当电池电压低于33V时,LED1熄灭,此时应给电池充电。调节VR1、VR4、VR3可分别设定LED3、LED2、LED1熄灭时的电压。LED4用作电源指示,LED5用作欠压切断控制器输出指示。 蓄电池过放电保护当蓄电池放电到31.5V时.LM324的①脚输出低电平,三极管Q5导通,约5V电压加到TL494的死区控制端④脚.该脚电位≥3.5V,就会迫使TL494内部调宽脉冲输出管截止,从而使三极管Q1、Q2截止,电机停止运转,蓄电池放电停止,进入电池保护状态。此时LED5点亮,指示出该状态。VR5用于设定电池保护点电压。 电机过流保护R30为电机电流取样电阻,当过流时,取样电压经R14加到TL494的⑩脚。当⑩脚电位高于⑩脚电位时,TL494内部运放2输出高电平,迫使TL494内部调宽脉冲输出管截止,从而使Q1、Q2截止,电机停止运转,从而保护了电机。 制动保护当刹车制动时,KEY2接通.5V电压加到TL494的死区控制端④脚,迫使TL494内部调宽脉

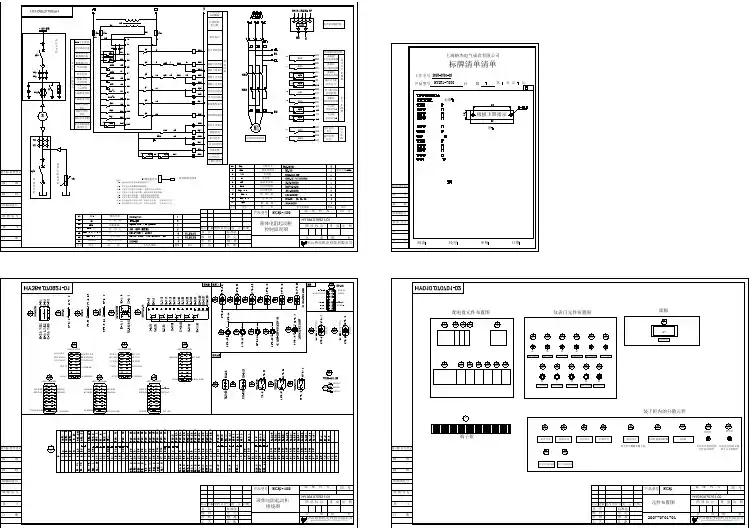

电气接线图的介绍和解读步骤 1.首先对照原理图上的元件,在这张图上找到对应的元件(两者元件代号是一样的) 2.了解清楚每个元件的构造,即这个元件的常开/常闭触头数量,原理图里用到了几个。 3.接线图里把每个引线去向和线号都表明了,比如1号元件(HG)的右侧注明2:1,表示导线去向是2号元件(HR)的接线端子1。同样2号元件的右侧1:1表明导线去向是1号元件的端子1,同时还有一根去了端子XT:的2号端子,如此这般。 4.通过对比接线图和原理图,还能发现设计遗漏和错误捏。(比如原理图上使用了某个继电器5个常开触头,可到接线图上才发现,这个继电器只有4个常开) 电气接线图分一次接线图和二次接线图,由于一次设备很少,图也显得很简单,二次设备及元器件就很多了,有控制回路、保护回路、测量回路,图也复杂了许多。 接线图目的是指导我们接线安装、方便日后维护、快速查找故障。 怎么看接线图呢,先把原理图读懂记熟,再看接线图就容易多了。看懂接线图先得了解接线图的绘制规则和内容。 接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。 所有的元器件都按其所在的实际位置绘制在图纸上,且同一电器的各元件根据其实际结构,使用与把原理图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与原理图中的标注一致,以便对照检查接线。 接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡导线走向相同的可以合并用线束来表示,到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。另外,导线及套管、穿线管的型号、根数和规格都标注得很清楚。接线图与实物的相对相同很容易看懂的。
电磁调速电动机接线图 电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的,在规定的范围内,它能实现均匀连续无极调速。 电磁调速控制器:7芯接线(1、2、3、4、5、6、7)电磁调速电动机:5端子(励磁线圈:F1、F2、测速发电机:U、V、W) 电磁调速控制器1、2接220V电源相线和零线; 3、4(两根粗的)接励磁线圈F1、F2; 5、6、7接电磁调速电机的测速发电机U、V、W 一般异步电动机:U、V、W通过接触器接电源 R 、S、T。 JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品,用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速。 二、主要技术数据: 1手操普通型(见下表)
三、结构安装接线: JDIA、JDIB型电磁调速电动机控制装置的结构为塑壳密封结构、具有IPSX的防尘等级.可用于面板嵌入式或墙挂式安装,底部进线.其外形尺寸、安装方式和联拼接线如图5、图6、图7、图8所示。 四、调整与试运行: JDIA的调整与试运行 <1)JDIA型按图8接线输出端插头(3)、(4)接入离合器线圈或接入照明灯泡模拟负载,井在输出端接入100V以上的直流电压表。 (2)接通电源,指示灯亮,当转动速度指令电位器(W1)时,输出端应有0~90的突跳电压(因测速反馈未加入时的开环放大倍数很大),则认为开环时工作基本正常。
(3)起动交流异步电动机(原动机),使系统闭环工作。 a、转速表的校正:由于每台测速发电机的电压都不同。故转速表上的指示值必须要根据实际转速进行校正,当离合器运转在某一转速时用轴测式转速表或数字转速表测量其实际转速,当出现转速表的指示与测得的实际转速不一致时,调节“转速表校正”电位器,使之一致。 b、最高转速整定:此种整定方法就是对速度反馈量的调节,将速度指令电位器顺时针方向转至最大,并调节“反馈量调节”电位器,使之转速达到滑差电机的最高额定转速。 (4)运行中,当加入负载后发现转速有周期性的摆动,可将输出端(3)、(4)交换接。

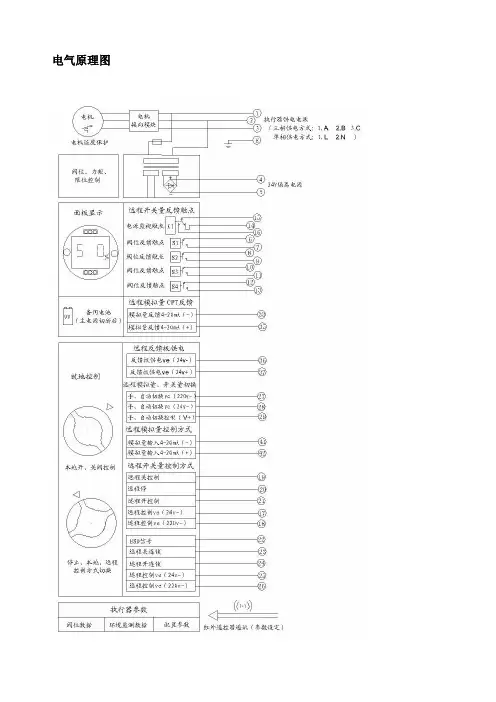

电气控制电路基础(电气原理图) 电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路,应根据结构简单、层次分明清晰的原则,采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来绘制,也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路(控制电路)两部分。 主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路,其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局,应根据便于阅读原则安排。主电路安排在图面左侧或上方,辅助电路安排在图面右侧或下方。无论主电路还是辅助电路,均按功能布置,尽可能按动作顺序从上到下,从左到右排列。 电气原理图中,当同一电器元件的不同部件(如线圈、触点)分散在不同位置时,为了表示是同一元件,要在电器元件的不同部件处标注统一的文字符号。对于同类器件,要在其文字符号后加数字序号来区别。如两个接触器,可用KMI、KMZ文字符号区别。 电气原理图中,所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点,按其线圈不通电时的状态画出,控制器按手柄处于零位时的状态画出;对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中,应尽量减少线条和避免线条交叉。各导线之间有电联系时,在导线交点处画实心圆点。根据图面布置需要,可以将图形符号旋转绘制,一般逆时针方向旋转90o,但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号,它是为了便于检索电气线路,方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
单相电机的倒顺开关接线及原理 有不少电工对单相电机的接线搞不清。我先对单相电机的正反转原理讲一下。单机电机里面有二组线圈,一组是运转线圈(主线圈),一组是启动线圈(副线圈),大多的电机的启动线圈并不是只启动后就不用了,而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些,量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联,再接到220V电压上,这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定了正反转的。比起三相电动机的顺逆转控制,单相电动机要困难得多,一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置,结构复杂;二是因为单相电动机运行绕组和启动绕组不一样,不能互为代用,增加了接线的难度,弄错就可能烧毁电动机。 有接线盒的单相电动机内部接线图
上图,是双电容单相电动机接线盒上的接线图,图上清晰的反映了电动机主绕组、副绕组和电容的接线位置,你只需要按图接进电源线,用连接片连接Z2和U2,UI和VI,电动机顺转,用连接片连接Z2和U1,U2和VI,电动机逆转。 单相电动机各个元件也好鉴别,电容都是装在外面,用肉眼就可以看清楚接线位置(如上图)启动电容接在V2—Z1位置,运行电容接在V1—Z1间,从里面引出的线也好鉴别,接在(如上图)UI—U2位置的是运行绕组,接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。用万用表也容易区分6根线,阻值最大的是启动绕组,阻值比较小的运行绕组,阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大,说明这两个绕组是完全相同的,可以互为代用。单相电动机的绕组两端和电容两端不分极性,任意接都可以,但启动绕组和运行绕组不能接反,启动电容和运行电容不能接反,否则容易烧启动绕组 以下是自己为了消化吸收而画的接线图,在此献给广大电工朋友,希望能给大家带来一些帮助。本人学识粗浅,特建立 QQ群:79694587 以便大家相互学习。
第六章二次回路 第二节二次回路的接线图 电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护,通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。 一、二次回路图纸的分类 按图纸的作用,二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸,按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。 图6-1为简单过流保护的归总式原理图 至信号 至跳闸 图6-1归总式原理图 其特点是将二次回路的工作原理以整体的形式在图纸中表示出来,例如相互连接的电流回路、电压回路、直流回路等,都综合在一起。因此,这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程,都有一个明确的整体概念。其缺点是对二路的细节表示不够,不能表示各元件之间接线的实际位置,未反映各元件的内部接线及端子编号、回路编号等,不便于现场的维护与调试,对于较复杂的二次回路读图比较困难。因此在实际使用中,广泛采用展开式原理图。 图6-2为展开式原理图
图6-2展幵式原理图 其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直 流控制回路、继电保护回路及信号回路等。根据这个原则,必须将同属于一个元件的电流线圈、电压线圈 以及接点分别画在不同的回路中,为了避免混淆,属于同一元件的线圈、接点等,采用相同的文字符号表 示。展开式原理图的接线清晰,易于阅读,便于掌握整套继电保护及二次回路的动作过程、工作原理,特 别是在复杂的继电保护装置的二次回路中,用展开式原理图表示其优点更为突出。 图6-3为屏面布置图 F T 2 —9— 1:7 HS =F 33至跳闸 5 - 1 2 ■ ---------------- 2 705 至信号 + +

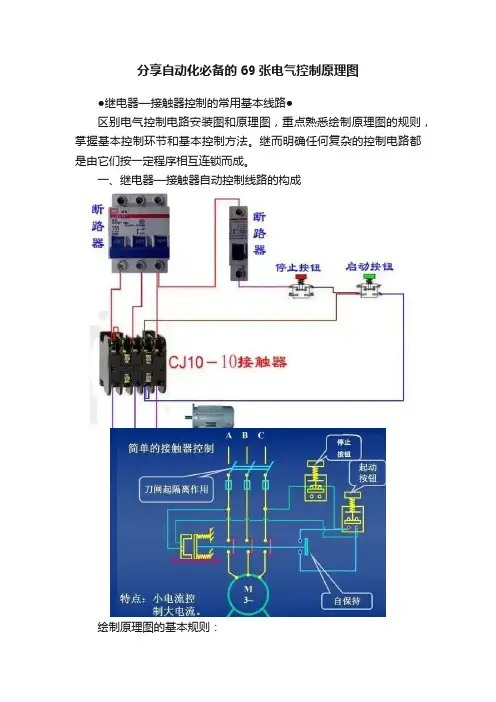

电气控制电路基础 电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路,应根据结构简单、层次分明清晰的原则,采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来绘制,也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路(控制电路)两部分。 主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路,其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局,应根据便于阅读原则安排。主电路安排在图面左侧或上方,辅助电路安排在图面右侧或下方。无论主电路还是辅助电路,均按功能布置,尽可能按动作顺序从上到下,从左到右排列。 电气原理图中,当同一电器元件的不同部件(如线圈、触点)分散在不同位置时,为了表示是同一元件,要在电器元件的不同部件处标注统一的文字符号。对于同类器件,要在其文字符号后加数字序号来区别。如两个接触器,可用KMI、KMZ文字符号区别。 电气原理图中,所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点,按其线圈不通电时的状态画出,控制器按手柄处于零位时的状态画出;对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中,应尽量减少线条和避免线条交叉。各导线之间有电联系时,在导线交点处画实心圆点。根据图面布置需要,可以将图形符号旋转绘制,一般逆时针方向旋转90o,但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号,它是为了便于检索电气线路,方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能,使读者能清楚地知道某个元件或某部分电路的功能,以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法,索引代号的组成如下: q 图号是指当某设备的电气原理图按功能多册装订时,每册的编号,一般用数字表示。 q 当某一元件相关的各符号元素出现在不同图号的图纸上,而当每个图号仅有一页图纸时,索引代号中可省略“页号”及分隔符“·”。 q 当某一元件相关的各符号元素出现在同一图号的图纸上,而该图号有几张图纸时,可省略“图号”和分隔符“/”q 当某一元件相关的各符号元素出现在只有一张图纸的不同图区时,索引代号只用“图区”表示。 q 如图2-1图区9中的KA常开触点下面的“8”即为最简单的索引代号。它指出了继电器KA的线圈位置在图区民 q 图2-1中接触器KM线圈及继电器KA线圈下方的文字是接触器KM和继电器KA相应触点的索引。 q 电气原理图中,接触器和继电器线圈与触点的从属关系使用右图表示。即在原理图中相应的线圈的下方,给出触点的图形符号,并在下面标
三相异步电动机正、反转点动控制电路 三相异步电动机点动控制电路是在需要设备动作时按下控制按钮SB,接触器KM线圈得电主触点闭合设备开始工作,松开按钮后接触器线圈断电,主触头断开设备停止。此种控制方法多用于小型起吊设备的电动机控制。 电动机正、反向点动控制电路电气原理图:
三相异步电动机点动控制电路的检查和试车 常规检查有 1、对照原理图,接线图逐线检查,核对线号。防止导线错接和漏接。 2、检查所有端子接线接触情况,排除虚接处。 3、用万用表检查不带电进行。 摘下接触器的灭弧罩,以便用手操作来模拟触点分合动作,用万用表测量时,将万用表挡位开关置于R×1挡。 (1) 检查主电路;取下辅助电路熔体FU,用万用表表笔分别测量开关下端子U~V、U~W、U、一W:之间的电阻,结果均应为断路,电阻应无穷大(R=∞)。若某次测量的结果的电阻较小或为零,则说明所测两相之间的接线有短路点,应仔细逐相检查排除短路点。 方法是用手按压接触器触头架,使接触器三极主触点闭合,重复上述测量,可分别测得电动机各相绕的阻值。若某测量结果为断路(R=∞)则应仔细检查所测两相之间的各段接线。例如测量V~W之间电阻值R=∞则说明主电路B、C两相之间的接线有断路处。可将―支表笔接与空气开关QF的V处,另一只表笔依次测V相各段导线两端端子,均应测得R=0,再将表笔移到W相各段导线两端测量,则分别测得电动机―相绕组的阻值,这样即可准确地查出断路点,并予以排除。 (2) 检查辅助电路,装好辅助电路的熔体FU,用万用表表笔接开关端子V、W(辅助电路电源线)处,应测得为断路;按下SB1、SB2,应分测得接触器KM1和KM2线圈电阻。若侧的为断路,应在互锁接点的两端测量,用以判断互锁接点是否接触良好。 4、通电试车 完成上述检查后,清点工具材料,清理安装板上的线头杂物,检查三相电源,在有人监护下执行安全规程的有关规定通电试车,拆除与电动机定子绕组的接线。 (1) 空载试验:接通电源开关QF,按下SB1按钮,接触器KM1立即动作,松开SB1则KM1应立即断电复位,按下SB2按钮,接触器KM2立即动作,松开SB1或SB2,KM1或KM2应立即断电复位,此时应认真观察KM主触头动作是否正常,细听接触器线圈通电运行声音是否正常。反复做几次试验,检查线路动作是否可靠。 (2)互锁检查:接通电源开关QF,按下SB1按钮,接触器KM1立即动作,此时再按下SB2按钮,KM2不应动作,同样按下SB2按钮,接触器KM2立即动作,再按下SB1按钮,KM1不应动作。有动作则表明互锁接点接线有错,应检查改正后再试验。 (3) 带负荷试车:切断电源接上电动机定子绕组引线,装好灭弧罩,重新通电试车,按下点动控制按钮,接触器KM动作,观察电动机起动和运行情况,松开按钮SB观察,电动机能否停车。 试车中如发现接触器振动,发出噪声,接触器主触点燃弧严重,以及电动机嗡嗡响,转不起来,应立即停车进行检查,重新检查电源电压,导线,各连接点开关接触是否有虚接,停电检查电动机绕组有无断线,必要时拆开接触器检查电磁机构,排除故障后重新试车。
电动车智能无刷控制器接线图 下图所示为高标科技动控制器接线图: 一、高标科技电动车控制器接线说明: 1.电源输入: 粗红色线为电源正端,黑色线为电源负端,细橙色线为电门锁。
2.电机相位(u、v、w输出): 粗黄色线为U,粗绿色线为V ,粗蓝色线为W。 3.转把信号输入: 细红色线为+5V电源,细绿色为手柄信号输入,细黑色线为接地线。 4.电机霍耳(A、B、C输入): 细红色线为+5V电源,细黑色线为接地线。细黄色线为 A,细绿色线为 B,细蓝色线为 C。 5.刹车(柔性EABS+机械刹): 细黄色线为柔性EABS,细蓝色线为机械刹(高电平刹车:+12V),细黑色线为接地线(低电平刹车)。 6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。 7.仪表(转速):细紫色线 8.巡航:细棕色线 9.限速:细灰色线 10.自动识别开关线:细黄色线 二、高标科技电动车控制器如何接线: 分清楚每根线的作用,给控制供电的电源线(一般三根线用一个朔料插销弄在一起,其中最粗的两根是给控制器供电的、红+级、黑的-级,还一根细的红色的是电源锁线) 2.转把(控制速度的),一般是三根细线、红、蓝、黑。也是用朔料插销弄在一起的。 3.仪表线、速度线、刹车断电线。一般仪表线和刹车断电线也是在一起的。 4.还有两个线,它们可以互相连接在一起的,那可以调节角度。(60度和120度) 5.三跟主相线,5跟细的(和电机里面霍尔连接的) 一、高标科技电动车控制器接线说明:
2.电源输入: 粗红色线为电源正端,黑色线为电源负端,细橙色线为电门锁。 2.电机相位(u、v、w输出): 粗黄色线为U,粗绿色线为V ,粗蓝色线为W。 3.转把信号输入: 细红色线为+5V电源,细绿色为手柄信号输入,细黑色线为接地线。 4.电机霍耳(A、B、C输入): 细红色线为+5V电源,细黑色线为接地线。细黄色线为 A,细绿色线为 B,细蓝色线为 C。 5.刹车(柔性EABS+机械刹): 细黄色线为柔性EABS,细蓝色线为机械刹(高电平刹车:+12V),细黑色线为接地线(低电平刹车)。 6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。 7.仪表(转速):细紫色线 8.巡航:细棕色线 9.限速:细灰色线 10.自动识别开关线:细黄色线 二、高标科技电动车控制器如何接线: 1.分清楚每根线的作用,给控制供电的电源线(一般三根线用一个朔料插销弄在一起,其中最粗的两根是给控制器供电的、红+级、黑的-级,还一根细的红色的是电源锁线) 2.转把(控制速度的),一般是三根细线、红、蓝、黑。也是用朔料插销弄在一起的。 3.仪表线、速度线、刹车断电线。一般仪表线和刹车断电线也是在一起的。 4.还有两个线,它们可以互相连接在一起的,那可以调节角度。(60度和120度) 5.三跟主相线,5跟细的(和电机里面霍尔连接的)
一、三相异步电动机工作原理如下 三相电机绕组接通三相电源产生的磁场在空间旋转,称为旋转磁场,转速的大小由电动机极数和电源频率而定。 转子在磁场中相对定子有相对运动,切割磁杨,形成感应电动势。 转子铜条是短路的,有感应电流产生。转子铜条有电流,在磁场中受到力的作用。转子就会旋转起来。 第一:要有旋转磁场, 第二:转子转动方向与旋转磁场方向相同, 第三:转子转速必须小于同步转速,否则导体不会切割磁场,无感应电流产生,无转矩,电机就要停下来,停下后,速度减慢,由于有转速差,转子又开始转动,所以只要旋转磁场存在,转子总是落后同步转速在转动。 二、电机正反转图和工作工程 三线异步电动机正反转电路图 为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制路。线路分析如下:一、正向启动:
1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。 二、反向启动: 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了 电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行。 三、互锁环节:具有禁止功能在线路中起安全保护作用 1、接触器互锁:KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后,KM1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、K M2同时吸合造成相间短路,这一线路环节称为互锁环节。 2、按钮互锁:在电路中采用了控制按钮操作的正反传控制电路,按钮SB2、SB3都具有一对常开触点,一对常闭触点,这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联,而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联,而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电,按下SB3时只能有接触器KM1的线圈可以通电而KM2断电,如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了 互锁的作用。 四、电动机正向(或反向)启动运转后,不必先按停止按钮使电动机停止,可以直接按反 向(或正向)启动按钮,使电动机变为反方向运行。
1、图E-103为直流母线电压监视装置电路图,请说明其作用。 答:直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器,正常电压KV1励磁,其常闭触点断开,当电压降低到整定值时,KV1失磁,其常闭触点闭合,HP1光字牌亮,发出音响信号。KV2是过电压继电器,正常电压时KV2失磁,其常开触点在断开位置,当电压过高超过整定值时KV2励磁,其常开触点闭合,HP2光字牌亮,发出音响信号。 2.说明图E-104直流绝缘监视装置接线图各元件的作用。 答:图E-108是常用的绝缘监察装置接线图,正常时,电压表1PV开路,而使ST1的触点5-7、9-11(ST1的1-3、2-4断开)与ST2的触点9-11接通,投入接地继电器KA。当正极或负极绝缘下降到一定值时,电桥不平衡使KA动作,经KM而发出信号(若正、负极对地的绝缘电阻相等时,不管绝缘下降多少,KA不可能动作,就不能发出信号,这是其缺点)。此时,可用2PV进行检查,确定是哪一极的绝缘下降(测“+”对地时,ST2的2-1、6-5接通;测“-”对地时,ST2的1-4、5-8接通。正常时,母线电压表转换开关ST2的2-1、5-8、9-11接通,电压表2PV可测正、负母线间电压,指示为220V。), 若正极对地绝缘下降,则投ST1 I档,其触点1-3、13-14接通,调节
R3至电桥平衡电压表1PV指示为零伏;再将ST1投至II档,此时其触点2-4、14-15接通,即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降,则先将ST1放在II档,调节3R至电桥平衡,再将ST1投至I档,读出直流系统的对地总绝缘电阻值。假如正极发生接地,则正极对地电压等于零。而负极对地指示为220V,反之当负极发生接地时,情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻,盘面上画有电阻刻度。 由于在这种绝缘监察装置中有一个人工接地点,为防其它继电器误动,要求电流继电器KA有足够大的电阻值,一般选30kΩ,而其启动电流为1.4mA,当任一极绝缘电阻下降到20 kΩ时,即能发出信号。对地绝缘下降和发生接地是两种情况。 3、根据图E-105分别说明A点与C点;B点与C点;A点与B点或A点与D点同时发生接地时有什么危害。 答:直流系统在变电站中具有重要的位置。要保证一个变电站长期安
电气原理图和接线图识图方法 电气图纸一般可分为A、B两类: A:电力电气图,它主要是表述电能的传输、分配和转换,如电网电气图、 电厂电气控制图等。 B:电子电气图,它主要表述电子信息的传递、处理;如电视机电气原理图。 电力电气图分一次回路图、二次回路图。 一次回路图也叫一次系统图,是表示一次电气设备(主设备)连接顺序的电气图。 电力的生产、输送和分配、使用需要大量各种类型的电气设备。比如变压器、断路器、互感器、隔离开关等直接参加电能的发、输、配主系统的设备,这就是一次设备。这些设备连接在一起所形成的电路叫一次回路,它们之间 的连接称之为一次接线或主接线。、 二次回路图是表示二次设备之间连接顺序的电气图。 为了确保主系统安全可靠、持续稳定地运行,加装继电保护、安全自动装 置以及监控、测量、调节和保护等装置,以向用户提提供充足的、合格的电能,这就是二次设备。比如各种测量仪器、仪表、控制、信号器件及自动装 置等。这些设备根据特定的要求连接在一起所形成的电路叫二次回路,也称 之为二次接线,二次回路依电源及用途可分为电流回路、电压回路、操作回路、信号回路。 一次系统图:(系统原理图) 用比较简单的符号或带有文字的方框,简单明了地表示电路系统的最基 本结构和组成,直观表述电路中最基本的构成单元和主要特征及相互间关系 的电路图。 二次原理图:(电路原理图) 二次原理图又分为集中式、展开式两种。集中式电路图中各元器件等均 以整体形式集中画出,说明元件的结构原理和工作原理。识读时需清楚了解 图中继电器相关线圈、触点属于什么回路,在什么情况下动作,动作后各相 关部分触点发生什么样变化。
断路器控制回路图 控制回路是二次回路的重要组成部分,电气设备的种类和型号多种多样,控制回路的接线方式也很多,但其基本原理是相似的。这里以某变电站控制回路图为例,简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成:原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明: 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法(图1)。 图1 A相合闸回路 先来看图上的两种端子: 是箱端子,位于保护装置后侧, 是屏端子,一般位于保护屏后两侧,固定在保护屏上。 图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称,我们可以快速找到A相合闸回路,其中包括跳位监视回路、合闸回路、防跳回路。 跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子,
通过跳闸位置继电器TWJa接至4n44,并引至屏端子4D168,从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号(功能相同的回路在不同型号的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37)。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A 相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路。 图中1TBJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈,其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回,1TBJa 的电压线圈失电为止,1TBJa继电器复归。使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸(图2)。
目 录 直流母线电压监视装置原理图------------------------------------------------1 直流绝缘监视装置----------------------------------------------------------2 不同点接地危害图----------------------------------------------------------3 带有灯光监视的断路器控制回路(电磁操动机构)--------------------------------4 带有灯光监视的断路器控制回路(液压操动机构)--------------------------------7 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------------------8 闪光装置接线图(由两个中间继电器构成)--------------------------------------9 闪光装置接线图(由闪光继电器构成)------------------------------------------10 中央复归能重复动作的事故信号装置原理图------------------------------------11 预告信号装置原理图--------------------------------------------------------12 线路定时限过电流保护原理图------------------------------------------------14 线路方向过电流保护原理图--------------------------------------------------15 线路三段式电流保护原理图--------------------------------------------------16 线路三段式零序电流保护原理图----------------------------------------------17 双回线的横联差动保护原理图------------------------------------------------18 双回线电流平衡保护原理图--------------------------------------------------19 变压器瓦斯保护原理图------------------------------------------------------20 双绕组变压器纵差保护原理图------------------------------------------------21 变压器复合电压启动的过电流保护原理图--------------------------------------22 单电源三绕组变压器过电流保护原理图----------------------------------------23 变压器零序电流保护原理图--------------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------------------------25 线路三相一次重合闸装置原理图----------------------------------------------26 储能电容器组接线图--------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图--------------------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------------------------30 变电站事故照明原理接线图--------------------------------------------------31 开关事故跳闸音响回路原理接线图--------------------------------------------32 10KV线路保护原理图-------------------------------------------------------33 直流回路展开图说明--------------------------------------------------------34 三绕组变压器差动保护原理图------------------------------------------------35 自动按频率减负荷装置(LALF)原理图------------------------------------------36
电气原理图识图步骤和 方法 The manuscript was revised on the evening of 2021
步骤和方法 电气原理图绘制一般原则 1.按标准---按规定的电气符号绘制。 2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。 3.按顺序排列---按照先后工作顺序纵向排列,或者水平排列。 4.用展开法绘制---电路中的主电路,用粗实线画在的左边、上部或下部。 5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。 6. 电气原理图中的主电路和辅助电路(主电路、辅助电路)。 电气原理图识图的步骤 1.识主电路的具体步骤 (1)查看主电路的选用电器类型。 (2)查看电器是用什么样的控制元件控制,是用几个控制元件控制。(3)查看主电路中除用电器以外的其他元器件,以及这些元件所起的作用。(4)查看电源。电源的种类和电压等级。 2.查看辅助电路的具体步骤 (1)查看辅助电路的电源(交流电源、直流电源)。 (2)弄清辅助电路的每个控制元件的作用。 (3)研究辅助电路中各控制元件的作用之间的制约关系。 电气接线图识图的步骤和方法 电气接线图绘制的基本原则
(1)按照国家规定的电气图形符号绘制,而不考虑真实。 (2)电路中各元件位置及内部结构处理。 (3)每条线都有明确的标号,每根线的两端必须标同一个线号。 (4)凡是标有同线号的导线可以并接于一起。 (5)进线端为元器件的上端接线柱,而出线端为元件的下端接线柱。 电气接线图中电气设备、装置和控制元件位置常识 (1)出入端子处理----安排在配电盘下方或左侧。 (2)控制开关位置----一般都是安排在配电盘下方位置(左上方或右下方)。 (3)熔断器处理----安排在配电盘的上方位置。 (4)开关处理----安装在容易操作的面板上,而不是安装在配电盘上。 (5)指示灯处理----安装在容易观察的面板上。 (6)交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。 电气接线图的识图步骤和方法 (1)分析清楚电气原理图中主电路和辅助电路所含有的元器件,弄清楚每个元器件的动作原理。 (2)弄清楚电气原理图和电气接线图中元器件的对应关系。 (3)弄清楚电气接线图中接线导线的根数和所用导线的具体规格。 (4)根据电气接线图中的线号研究主电路的线路走向。 (5)根据线号研究辅助电路的走向。
