教你使用CAD画螺钉一、镙纹有四种常见的形状，三角形、梯形、锯齿形、矩形。

今天我们画三角形的螺纹，根据平面图画出三维图形，如图所示打开AutoCAD软件，进入到三维建模，视图→三维视图→西南等轴测二、先画螺旋线，如图所示命令: helix指定底面的中心点: 0,0指定底面半径或[直径(D)] <1.0000>: 7指定顶面半径或[直径(D)] <7.0000>: 7指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: H指定圈间距<0.2500>: 2指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: 28二、绘制一个三角形，尺寸为1*1.98，如图所示三、面域三角形命令: reg选择对象:选择三角形的三条边选择对象:已提取1个环。

已创建1个面域。

四、扫掠，如图所示命令: sweep选择要扫掠的对象:找到1个（选择三角形）选择扫掠路径或[对齐(A)/基点(B)/比例(S)/扭曲(T)]:（选择螺纹线）五、创建圆柱体两个圆柱体，如图所示命令: _cylinder指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]: 0,0 指定底面半径或[直径(D)]: 7定高度或[两点(2P)/轴端点(A)]: 35指命令: _cylinder指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]:指定底面半径或[直径(D)] <7.0000>: d指定直径<14.0000>: 21指定高度或[两点(2P)/轴端点(A)] <35.0000>: 11.2六、用差集去除材料，如图所示命令: su选择对象:找到1个（选择圆柱）选择对象: 选择要减去的实体或面域..选择对象:找到1个（选择三角螺旋）七、绘制多边形，并且拉伸，然后利用差集去除材料。

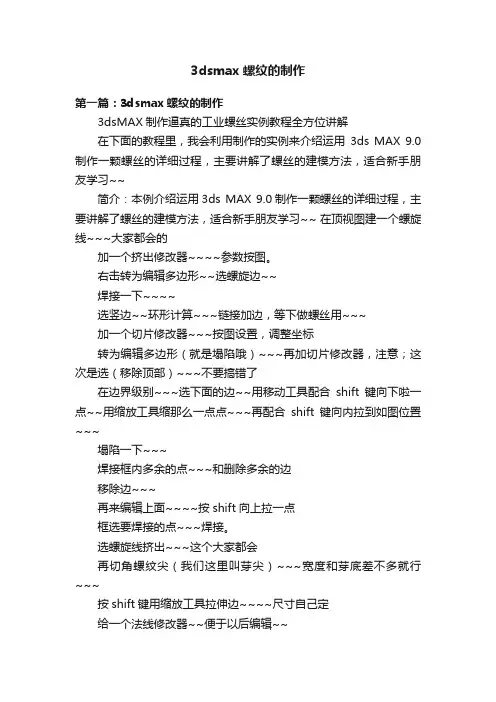

3dsmax螺纹的制作第一篇：3dsmax螺纹的制作3dsMAX制作逼真的工业螺丝实例教程全方位讲解在下面的教程里，我会利用制作的实例来介绍运用3ds MAX 9.0制作一颗螺丝的详细过程，主要讲解了螺丝的建模方法，适合新手朋友学习~~简介：本例介绍运用3ds MAX 9.0制作一颗螺丝的详细过程，主要讲解了螺丝的建模方法，适合新手朋友学习~~ 在顶视图建一个螺旋线~~~大家都会的加一个挤出修改器~~~~参数按图。

右击转为编辑多边形~~选螺旋边~~焊接一下~~~~选竖边~~环形计算~~~链接加边，等下做螺丝用~~~加一个切片修改器~~~按图设置，调整坐标转为编辑多边形（就是塌陷哦）~~~再加切片修改器，注意；这次是选（移除顶部）~~~不要搞错了在边界级别~~~选下面的边~~用移动工具配合shift键向下啦一点~~用缩放工具缩那么一点点~~~再配合shift键向内拉到如图位置~~~塌陷一下~~~焊接框内多余的点~~~和删除多余的边移除边~~~再来编辑上面~~~~按shift向上拉一点框选要焊接的点~~~焊接。

选螺旋线挤出~~~这个大家都会再切角螺纹尖（我们这里叫芽尖）~~~宽度和芽底差不多就行~~~按shift键用缩放工具拉伸边~~~~尺寸自己定给一个法线修改器~~便于以后编辑~~在顶视图画一个多边形~~~~放到螺丝的顶端~~~简介：本例介绍运用3ds MAX 9.0制作一颗螺丝的详细过程，主要讲解了螺丝的建模方法，适合新手朋友学习~~ 选螺丝模型~~~进行图形合并~~~选围栏选择工具~~~在面级别~~选不要的面删除按shift键用移动工具拉伸如图~~~~~用缩放工具对边进行缩放编辑~~~然后塌陷在前视图画一个二维线用车削修改器对二维线进行编辑~~~如图。

大家应该会吧~~~ 这是我布尔后的效果~~~~~建模教程完用默认渲染器渲染的,第二篇：螺纹车削螺纹零件广泛应用于机械产品，螺纹零件的功能是联接和传动。

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。

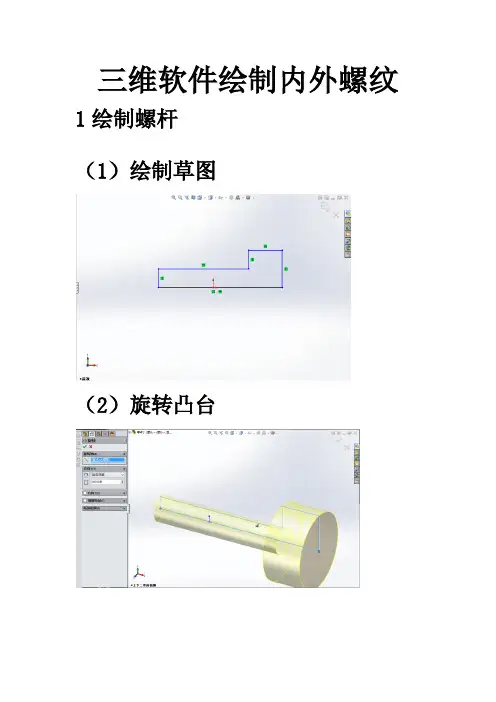

三维软件绘制内外螺纹1绘制螺杆
（1）绘制草图
（2）旋转凸台
（3）建立新基准面，并绘制草图
（4）拉升切除
2外螺纹步骤：
（1）绘制零部件，然后点“插入”——“曲线”——“螺旋线”。

（2）选中圆柱的端面，草绘一个直径为20mm 的圆，确定。

设置螺旋线的螺距为5mm，圈数为15，方向向上。

（3）在过圆柱中心轴的任意平面上（如果没有可以自己创建）草绘如图所示的三角形（此为螺纹接口）。

（4）点“切除-扫描”，选小三角型为轮廓，螺旋线为路径，确定。

（5）得到实体螺纹。

3：内螺纹步骤：（1）绘制凸台
（2）倒角
（3）绘制草图
（4）拉升切除
（5）点击曲线--螺旋线命令，在圆柱的上
表面绘制一个圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。

（6）建立一盒基准面，第一参考为螺旋线的末端点，第二参考为曲线，即为螺旋线，然后垂直于曲线。

完成基准面的建立。

（7）在基准面上，绘制三角形或者等腰梯形，为螺纹的形状。

绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。

（8）最后，可以通过视图--显示--半剖视图来查看所绘制的图，也可以使用螺纹装饰图来绘制。
