热量表的安装与使用方法

一、热量表的选用关于热量表的选型问题，主要从三个方面来考虑，即使用寿命、精确度和便于安装与维护。

在选购热量表时，应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区，那就是根据热量表的公称口径来选择热量表，正确方法是，根据热量表的额定流量来选用。

热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求，最低一档常用流量为0.6m3/h。

常用流量与最小流量之比应为10、25、50或100。

公称直径≤40mm 的热量表，其常用流量与最小流量之比必须采用50或100。

2、要考虑到安装位置与安装形式根据不同的工程项目，有的热量表是安装在进水端，而有的是被安装在回水端，还有的是被设计成竖式安装。

这样就需要在采购热量表时，首先要了解清楚感兴趣的产品是否能满足上述要求。

如前文所述，有的热量表是采用K系数法计算热量，这样的热量表对安装位置是有要求的，而有的热量表是不能竖式安装的。

3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈，使用寿命，计量精度，抗杂质程度等方面的表现有很大的差别，下面详细介绍不同的热量表在这些方面的区别：1)叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作，它的耐磨性能非常重要。

单流束流量计的热量表，流量计的水流是从单一方向直接冲击叶轮的，形成叶轮单向受力，在经过一年到两年的连续工作后，叶轮轴套很快就会被磨坏，导致流量计无法工作或精度下降。

但是单流束流量计也有优点，它初期运行时的候灵敏度很高，样品检测的时候容易过通过，而且外观体积小，视觉上容易使人接受。

多流束流量计热表，工作时水是被分成多股从四周均衡地推动叶轮转动，从而大大地延长了流量计的使用寿命，至少可以用5-6年，不过，这只适用于无磁式热量表，如果是其它原理的热量表，还要考虑电池、干簧管的寿命，以及磁铁吸附杂质等因素。

2)磁传动装置的影响：在机械式热量表中除了无磁式热量表以外，其它的热量表中叶轮上都必须安装一个磁环，那么： A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等，并形成堆积。

一、热量表的选用关于热量表的选型问题,主要从三个方面来考虑,即使用寿命、精确度和便于安装与维护;在选购热量表时,应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区,那就是根据热量表的公称口径来选择热量表,正确方法是,根据热量表的额定流量来选用; 热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求,最低一档常用流量为h;常用流量与最小流量之比应为10、25、50或100;公称直径≤40mm的热量表,其常用流量与最小流量之比必须采用50或100;2、要考虑到安装位置与安装形式根据不同的工程项目,有的热量表是安装在进水端,而有的是被安装在回水端,还有的是被设计成竖式安装;这样就需要在采购热量表时,首先要了解清楚感兴趣的产品是否能满足上述要求;如前文所述,有的热量表是采用K系数法计算热量,这样的热量表对安装位置是有要求的,而有的热量表是不能竖式安装的;3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈,使用寿命,计量精度,抗杂质程度等方面的表现有很大的差别,下面详细介绍不同的热量表在这些方面的区别：1叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作,它的耐磨性能非常重要;单流束流量计的热量表,流量计的水流是从单一方向直接冲击叶轮的,形成叶轮单向受力,在经过一年到两年的连续工作后,叶轮轴套很快就会被磨坏,导致流量计无法工作或精度下降;但是单流束流量计也有优点,它初期运行时的候灵敏度很高,样品检测的时候容易过通过,而且外观体积小,视觉上容易使人接受;多流束流量计热表,工作时水是被分成多股从四周均衡地推动叶轮转动,从而大大地延长了流量计的使用寿命,至少可以用5-6年,不过,这只适用于无磁式热量表,如果是其它原理的热量表,还要考虑电池、干簧管的寿命,以及磁铁吸附杂质等因素;2磁传动装置的影响：在机械式热量表中除了无磁式热量表以外,其它的热量表中叶轮上都必须安装一个磁环,那么：A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等,并形成堆积;从而阻碍了叶轮的转动,尤其是在停止供热以后,大量的杂质就会变硬甚至固化,使叶轮在第二年供热时不能转动或很慢,从而大大降低流量计的精度;B. 由于热水对磁铁具有消磁作用,所以长时间在热水中工作以后,磁环的磁力会逐渐的减弱,从而使叶轮的转动与齿轮间的偶和力下降,造成转动不同步,使精度会逐渐下降;C. 干簧管的影响：对于干簧管原理的热量表来说,流量信号是靠干簧管把机械信号转变成电信号的;很容易看出,随着干簧管的簧片在工作中的一次次地弯曲和放松,干簧管的工作寿命和可靠程度是非常令人担心的;还有一个缺点就是,随着干簧管工作时间的延长,干簧管簧片的弹性强度也会改变,这样原来调整好的磁性强度与干簧管吸合强度的配合就会变得不合适,也就是会出现水表指针转一圈的时候,干簧管出现不吸合或全吸合的情况;这些问题在热量表投入使用后的2-3年内很快就会发生;这一切都会影响热量表的流量计量精度;更要命的是一块强磁钢可以使干簧管永远吸合,而无脉冲信号输出;D. 齿轮组的影响：有齿轮组的热量表,叶轮的转动情况需要带动齿轮组,逐级偶合后转变成电信号,因此,叶轮在转动时阻力大,始动流量高,长时间运行磨损大,精度下降快;而采用无磁原理的热量表的叶轮,其转动情况由上方的探头直接得到,叶轮的转动无任何额外阻力,因此,始动流量低,精度高,适宜长期运行;E.磁场的影响：干簧管法和韦根传感器法热量表还有一个致弱点就是,极容易受到外部磁性物质的干扰;也就是当有人用一块磁铁靠近热量表时,外部的磁场就干扰了内部的有磁计量元件的工作,使之不能工作,或变慢;这就给一些不良企图的人有了可机会;4、所选的热量表是否适合现场条件1安装空间：热量表多安装在楼层竖井管道井内,因此,热量表的安装尺寸相对小一些好,当然,安装尺寸也取决于传感器接入阀门的选择;这样的表无论是安在室内还是室外,都会节省建筑空间;有些情况下需要选择可立式安装的热量表;2积算器的显示部分是否可以灵活地调整角度;热量表在一般情况下安装空间都比较狭窄,而且热量表的上方多有管道或有其它表,有些热量表的安装位置也高低不同,如果热量表的显示部分不能调整,会给日后的抄表工作带来不便;3显示菜单的显示功能齐全;各种参数的显示一目了然;热量表的防水、防尘性能;热量表的进水端一般都安装有过滤器,而过滤器是要经常排污的,这难免会有水溅到热量表上,而且一般管道井里的灰尘会很多,所以热量表的防水、防尘性能也很重要;二、热量表的安装热量表的安装位置一般有下面几种情况：1安装在一次系统中2安装在二次系统中3住宅中的分户供暖系统中4垂直供暖的分配系统中;无论在上述何种系统中,热量表的流量传感器和温度传感器的正确安装与使用都直接影响到供热计量的准确度,由于安装不当所造成的计量误差可以达到40%;由于一次系统和二次系统中安装的热量表多为大口径总表,其中涉及到更复杂的专业技术,所以本文仅就分户热量表的安装与施工加以介绍：1、安装环境的要求.1电磁干扰,热量表最容易受到干扰的部位来自传感器和积算器之间的连接信号线,一般常出现的干扰源是50HZ的公频电磁场,比如,继电器、电机等;因此在安装热量表时,信号线与电源线的距离一定要在50MM以上,同时,积算器也应远离上述干扰源;2温度与湿度,热量表的电子部分不能安装在超过极限工作温度、湿度的地方;2、安装位置的要求1热量表的流量传感器的安装位置：应不会引起下列现象的发生：A.旋涡流：旋涡流产生于空间弯头,对表的危害极大;B.脉动流：大多数由泵引起,所以热量表的安装应远离水泵,并不得安装在水泵的出口端;C.气泡：流量计绝对不能安装在有气泡产生的位置;热量表的流量传感器是否正确的安装方2一般有以下几种安装方式：A：大多数表的安装;如因安装空间限制,须要立式安装时,必须选用立式流量计;B、分体安装多用于空调系统的冷热计量C、有线远程集中抄表安装此安装方式,热表内不使用电池,改用外接有线电源每个单元设一个表柜,可以不入户抄表;单表有线距离采用“帕默瑞”方案,可达到1公里数据不丢失;D、远程集中抄表安装楼的每个单元设置一台“远程集中抄表器放置在地下层”和多台“楼层分支器放置在每个楼层的管井”,从地下层到14层拉一条4芯电缆,通过这条电缆将数据和供电供电电压直流12V,不存在安全性方面的问题都汇集到“集中抄表器”,构成一个总线结构的分户热计量抄表系统;可以很方便地将“集中抄表器”中的数据远送到物业管理中心,构成计算机网络管理系统,实现预付费,交多少费用多少热,构成热计量远程控制系统;E、四表联合出户安装目前,许多数体统集成商都承诺可以做到四表远传出户管理,但在实践中多无经验,需参照建设部行业标准JG/T162-2004住宅远传抄表系统;另外,欧洲或国内均无MBS上位机可选,因此,在选用MBS通讯端口和协议时应注意这个问题;要重点要考证系统集合成商提供的硬件内的通讯程序是否能够真正做到正确通讯;3热量表的温度传感器的安装位置：热量表的温度传感器的安装位置对于热量表的计量精度也有很大的影响,正确的安装位置应该是,使温度探头处于管道中流速最大的位置,同时还应对安装探头的地方进行保温处理;对于长型探头,如果需要斜着安装,则探头方向必须向着水流的方向安装,而且必须把探头安装在保护套内;3、施工要求1清洗,系统管路在安装热量表前应进行彻底清洗吹扫,以保证管道中没有污染物和杂质;2温度探头的安装位置要进行保温处理,如果温度传感器出现损坏,要对两支温度传感器同时进行更换;3 流量传感器的方向不能接反,而且前后管径要与流量计一致;。

海威茨超声波热量表简介及使用说明海威茨超声波热量表简介海威茨URT型热量表采用陷阱管道设计和超声检测技术，集多项专利于一体。

其主要技术指标执行CJ128-2007中华人民共和国城镇建设行业标准《热量表》，按照JJG225-2001中华人民共和国计量检定规程《热能表》进行检定，符合国家二级精度要求。

海威茨超声波热量表应用范围：适用于住宅、商务等建筑物的集中供暖、中央空调制冷以及冷热联供等场合的热（冷）量计量收费，安装在热（冷）交换环路中，测量以热（冷）水为载体，在热交换环路上释放和吸收的热量。

海威茨超声波热量表技术优势1、先进的流量传感技术流量计采用嵌入式极板设计，定位准确、坚固耐用；独特的紊流修正技术，安装更自由；精确的温度补偿算法，确保不同流体温度下的计量准确性。

2、高防护等级独特的产品结构设计，实现IP67防护等级，防水防潮性能卓越。

3、分体结构积算器与流量计分体设计，读取无死角，适应各种场合的安装。

4、超强防堵直通管路，压力损失小，杂质不易存留。

5、功能齐全支持欧标EN1434、CJ/T188、MODBUS通讯协议；支持MBUS、RS485、红外通讯方式；具有故障诊断与报警功能。

6、质量可靠积算器采用全工业级电子元器件，48小时高温带电老化；流量计采用精选黄铜，高密度一体锻造，耐腐蚀，高强度；温度传感器采用久茂品牌PT1000，性能稳定；整机100%经过先进的全自动热量表监测装置检定。

海威茨超声波热量表产品规格及安装尺寸海威茨超声波热量表技术参数海威茨超声波热量表使用说明——显示说明海威茨超声波热量表安装示意图：1、垂直安装示意图（以回水安装为例）2、水平安装示意图（以供水安装为例）。

热量表法北京德宝豪特能源科技有限公司二OO九年七月本方法依据：《城市供热价格管理暂行办法》发改价格[2007]1195号《民用建筑供热计量管理办法》建城〔2008〕106号《供热计量技术导则》中华人民共和国住房和城乡建设部2008年10月28日《供热计量技术规程》JGJ173---20091、方法概述“一户一表”即在楼栋采暖入口安装大口径热量表，楼内住户采暖入口安装户用热量表用于测量该住户采暖耗热量的方法称为热量表法。

该方法与电表、水表等方法一样易被接受，适用于已分户的采暖系统，包括散热器采暖和地暖。

其温控方法有两种：一是散热器安装温控阀，二是安装带有控温装置和电动阀的温控器，电动阀安装在采暖入口处，温控装置安装在住户室内。

图例：①——户用热量表，②——电动阀，③——温控装置，④——温控阀，⑤过滤器，⑥——测温球阀，⑦——热量表数据传输至载波模块2、热价和收费方法热量表法的收费热价一般采用“两部制”热价，即基本热价和计量热价。

基本热价按面积收取，计量热价按热量表读数收取。

例如《北京市公共建筑供热计量管理暂行办法》中规定：基本热价标准为18元/建筑平方米、采暖季，按面积征收；计量热价标准为0.16元/千瓦时（44.45元/吉焦，按热量换算方法，一般1GJ=0.3吨蒸汽（0.98MPA，300℃）），按用热量征收。

（北京市现行面积标准为30元、建筑平方米、采暖季，市政府另按6元/建筑平方米、采暖季补贴热力公司）3、方法优缺点热量表法是目前应用最广的热计量方法，具有直观、准确、合理和易被接受等优点，缺点是住户间位置差异和层间传热对耗热量有一定的影响。

为此采用“两部制”热价能减少这种耗热量差异对热费的影响。

有的地区还以住户位置、外维护结构数量等影响热负荷的因素为依据对耗热量或热价进行修正，以保证收费方法的公正性。

4、我公司特点我公司在热量表制造和使用技术上积累了丰富的经验。

多年来我们一直坚持实施热计量和供热节能工作，形成了完整的系列产品和实际应用技术。

热能表安装热能表安装使用使用使用培训资料培训资料本资料是为了保障正确安装使用热量表而编制，涉及到在热能表安装和使用过程中的任一环节的人员，都要认真解读并照章操作。

一、热能表安装示意图二、清洗管道热能表安装前必须清洗管道：方法为按照上面图示方式（热能表换成替代管）接好，严格按照热能表、附件的连接顺序，进水方向。

然后冲洗管道，确认冲洗一段时间后将热能表两头球阀关闭，将一个完整管网中所有过滤器中的杂质排放干净并拧紧堵头；必要时需重复以上冲洗过程，直至冲洗干净并确认；A）所有过滤器的杂质都排放干净，达到管道中无杂质；B）所有安装热能表的环境中无漏水的情况；且相对空气湿度不超过85%时可以安装热能表（潮湿的井道内禁止安装热能表）。

三、安装热能表1)热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；2)机械式热能表必须水平安装；特殊场合需要垂直安装的，必须经厂家确认同意并保障进水方向为下进水；3)热能表禁止安装在管道的上端（防止因管道集气而造成计量不准）；4)安装热能表前请先确认区分进、回水管以及水流方向；5)热能表的表体上箭头所指的方向为水流方向，不得装反；6)热能表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上（通常在表体测温孔内），将另一只（兰色标签）安装在回水管上，安装温度传感器的步骤为：a)取下温度传感器上的防水胶圈塞进侧温座孔内；b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开)；7)热能表的温度传感器标准线长为1.5米，如果安装时出现特殊情况也可根据实际长度对其加长，但必须在订货前通知厂家，（不作技术处理的加长线将对测量结果产生负面影响）；8)热能表尽量安装在进水管上，如果因设计或施工等一些原因可能要求其安装在回水管上，这也是允许的，但必须在订货时通知厂家，已作相应处理；9)热能表的前端必须装有相应口径的过滤器；10)热能表的两端必须装有相应口径的阀门，并且其能够与热能表分离，主要便于热能表在使用过程中的维护和维修。

如何选择热量表型号及其安装使用详解以下就热表的设计选型及安装使用中的注意事项作一简单介绍,并就有关配套管理规定提出建议。

1设计中应注意的问题1.1设计选型在设计选型时,应根据供热系统的运行条件及环境状态来确定热表的型式、尺寸、准确度及环境等级等参数。

其中涉及许多的因素,主要应注意考虑以下几点。

1.1.1热表型式热表包括3部分:流量传感器、配对温度传感器和计算器。

常见的热表有机械式、电磁式、超声波式、振荡式等等。

一般来说采用机械式流量计量的热表的价格会比采用非机械式流量计量的热表低;但非机械式热表的精度及长久稳定性要比机械式的好,相应的故障率及运行维护成本也就比机械式的低。

选用时应综合考虑一次投资及维护保养等成本。

1.12介质温度介质温度涉及供回水的最高、最低温度及最大、最小温差。

如果介质温度及供回水温差超出热表的使用范围,有可能导致测量误差超标或造成热表的损坏。

1.1.3系统压力供热采暖系统中一般采用的系统压力有PN10,PN16和PN250热表的设计制造也是按此分级进行的,可根据系统压力选用相应额定压力的热表。

如果管道内的压力波动超过1.5倍额定压力的话,热表的流量测量元件有可能会受到损坏。

1.1.4流量及管径系统流量是热表选型的最重要参数之一。

通常,管径与管内流量是相互对应的。

对于一个设计合理的系统而言,其管道直径与热表的口径可能非常接近或相同。

但二者并不一定等同。

一些设计人员习惯于按系统管径来选用热表,这是错误的。

因为,选用热表的主要参数是系统流量而不是系统管径,应该按照流量大小来确定热表的型号。

鉴于工程设计中通常计算的是最大负荷状态下的流量,而在实际运行中多数情况F的流量都远远小于这个流量,所以,有时按照最大设计流量的80%来确定热表的额定流量往往更符合实际运行要求。

国内以往设计时采用的系统管内流速较低,管径偏大,所以按流量方式选择的热表的口径往往会比系统管道口径小。

在这种情况下,建议采用变径措施。

HFRB-C系列超声波热量表说明书沈阳航发热计量技术有限公司目录一、工作原理二、产品组成三、产品特点四、技术参数五、安装说明六、使用说明七、常见故障判断及处理方法HFRB-C系列超声波热量表安装使用说明书版权归沈阳航发热计量技术有限公司所有，如有变动恕不另行通欢迎您选用沈阳航发热计量技术有限公司生产的HFRB-C系列（DN15～DN300）超声波热量表产品。

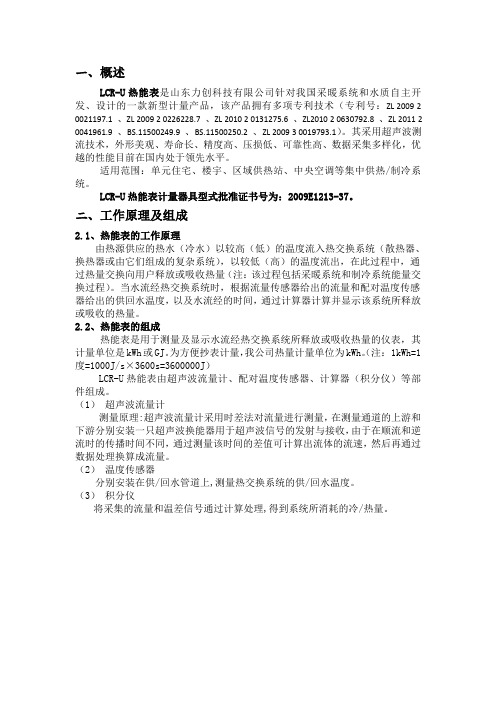

一、工作原理该产品通过测量超声波在管道内流动介质中的传播时间来测量流体流量，并依据测量得到的用户进回水管道中介质的温度差进而计算出用户使用的热量。

超声波沿流体流动方向的传播时间t+：t+=L/（C+V）超声波逆流体流动方向的传播时间t-：t-=L/（C-V）时间差Δt：Δt=t+-t-=2LV/（C2-V2）≈2LV/C2（由于超声波的速度远远大于介质的流速，所以将V2舍去）流体流速V：V=C2Δt/2L体积流量qv ：qv=KVS式中，C——超声波在水中的传播速度；K——仪表系数；S——管道横截面积。

L——超声波发生器的距离用户使用热量Q：Q=∫ρ·qv·Δh·dt式中，ρ——介质的密度（kg/m3）△h——和用户进回水温度相对应的载热液体焓值差（J/kg）t———时间（h）Q——释放的热量（J）二、产品组成航发HFRB-C系列超声波热量表由超声波测量管段、配对温度传感器和计算器三大部分组成。

三、产品特点➢圆柱形反射板压损小，抗堵塞；➢特殊流道设计，流场稳定，测量精度高；➢流量计管段可水平或垂直安装；➢计算器可分体安装，使用灵活；➢多种通讯方式，并可实现网络供电；➢特殊结构和导线引出方式设计，防护等级高；➢低功耗及深度休眠设计，电池使用寿命长；➢精选优质原器件产品可靠性和稳定性好。

四、技术参数HFRB-C超声波热量表技术参数如表一、表二所示。

五、安装说明 5.1、超声波表的公称直径不同，对应管段的长度不同，以下为各型号表的数据。
