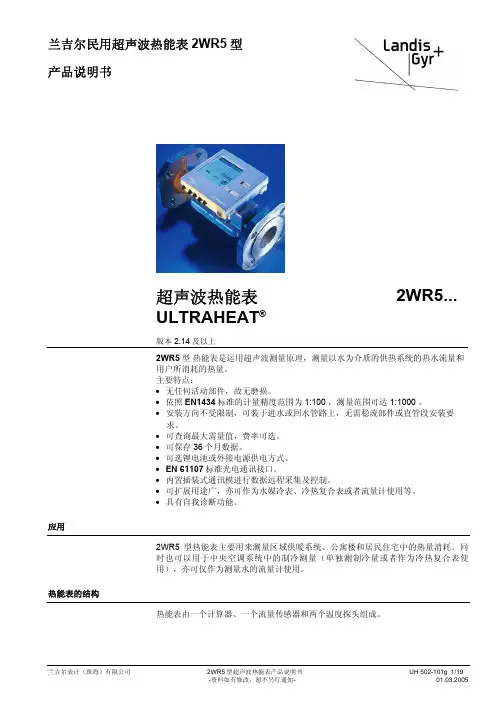

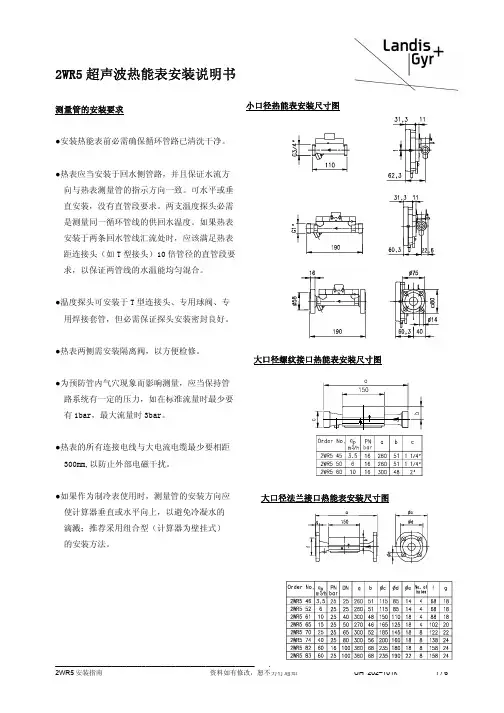

兰吉尔民用超声波热能表2WR5型Array产品说明书超声波热能表ULTRAHEAT®版本 2.14及以上2WR5型热能表是运用超声波测量原理，测量以水为介质的供热系统的热水流量和用户所消耗的热量。
主要特点：• 无任何活动部件，故无磨损。
• 依照EN1434标准的计量精度范围为1:100 ，测量范围可达 1:1000 。
• 安装方向不受限制，可装于进水或回水管路上，无需稳流部件或直管段安装要求。
• 可查询最大需量值，费率可选。
• 可保存36个月数据。
• 可选锂电池或外接电源供电方式。
• EN 61107标准光电通讯接口。
• 内置插装式通讯模进行数据远程采集及控制。
• 可扩展用途广，亦可作为水媒冷表、冷热复合表或者流量计使用等。
• 具有自我诊断功能。
应用2WR5 型热能表主要用来测量区域供暧系统、公寓楼和居民住宅中的热量消耗。
同时也可以用于中央空调系统中的制冷测量（单独测制冷量或者作为冷热复合表使用），亦可仅作为测量水的流量计使用。
热能表的结构热能表由一个计算器、一个流量传感器和两个温度探头组成。

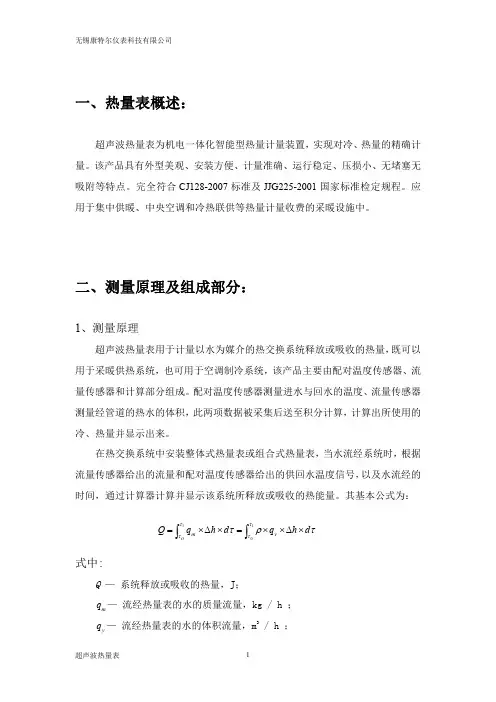

工作原理一定时间内用户所消耗的热量与该段时间内的进回水之间的温差和流量成正比关系。
通过在测量管内顺水流方向和逆水流方向发射的超声波脉冲传播的时间差进行流量测量。
在顺流方向，超声波在发射器与接收器之间的传播时间缩短，而在逆流方向其延迟时间则加长，对应的流量可以通过测量到的延迟时间进行计算。
进回水之间的温差由铂金属电阻进行测量。
温差和热水流量按修正系数相乖并进行积分便可得出所消耗的热量或制冷量。
其热量显示单位为kWh / MWh或MJ / GJ，流量单位m3。
计算器内置一个标准的计算器来处理不同流量下的热量计算，所有服务功能亦集成到计算器中。
费率类型可供选择的类型：• 作为冷热复合表使用时可自动切换费率。
• 最多3个阀值的费率控制，可选需量、流量、进回水温差或回水温度• 通过每天的设定时间进行费率控制。

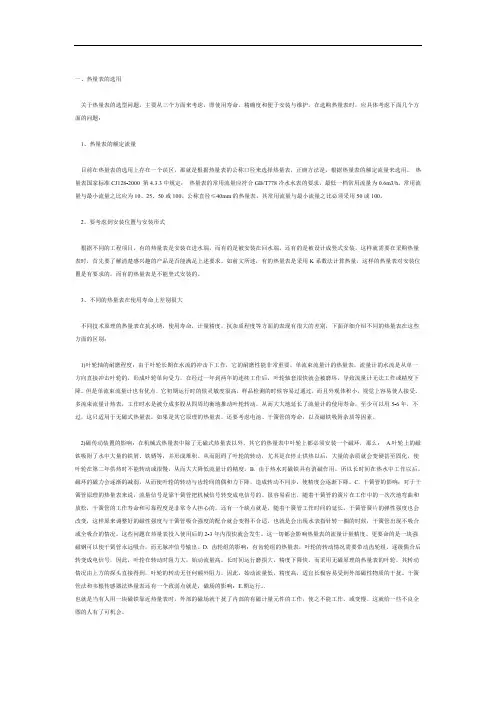

一、热量表的选用关于热量表的选型问题，主要从三个方面来考虑，即使用寿命、精确度和便于安装与维护。
在选购热量表时，应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区，那就是根据热量表的公称口径来选择热量表，正确方法是，根据热量表的额定流量来选用。
热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求，最低一档常用流量为0.6m3/h。
常用流量与最小流量之比应为10、25、50或100。
公称直径≤40mm的热量表，其常用流量与最小流量之比必须采用50或100。
2、要考虑到安装位置与安装形式根据不同的工程项目，有的热量表是安装在进水端，而有的是被安装在回水端，还有的是被设计成竖式安装。
这样就需要在采购热量表时，首先要了解清楚感兴趣的产品是否能满足上述要求。
如前文所述，有的热量表是采用K系数法计算热量，这样的热量表对安装位置是有要求的，而有的热量表是不能竖式安装的。
3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈，使用寿命，计量精度，抗杂质程度等方面的表现有很大的差别，下面详细介绍不同的热量表在这些方面的区别：1)叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作，它的耐磨性能非常重要。
单流束流量计的热量表，流量计的水流是从单一方向直接冲击叶轮的，形成叶轮单向受力，在经过一年到两年的连续工作后，叶轮轴套很快就会被磨坏，导致流量计无法工作或精度下降。
但是单流束流量计也有优点，它初期运行时的候灵敏度很高，样品检测的时候容易过通过，而且外观体积小，视觉上容易使人接受。
多流束流量计热表，工作时水是被分成多股从四周均衡地推动叶轮转动，从而大大地延长了流量计的使用寿命，至少可以用5-6年，不过，这只适用于无磁式热量表，如果是其它原理的热量表，还要考虑电池、干簧管的寿命，以及磁铁吸附杂质等因素。
2)磁传动装置的影响：在机械式热量表中除了无磁式热量表以外，其它的热量表中叶轮上都必须安装一个磁环，那么： A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等，并形成堆积。

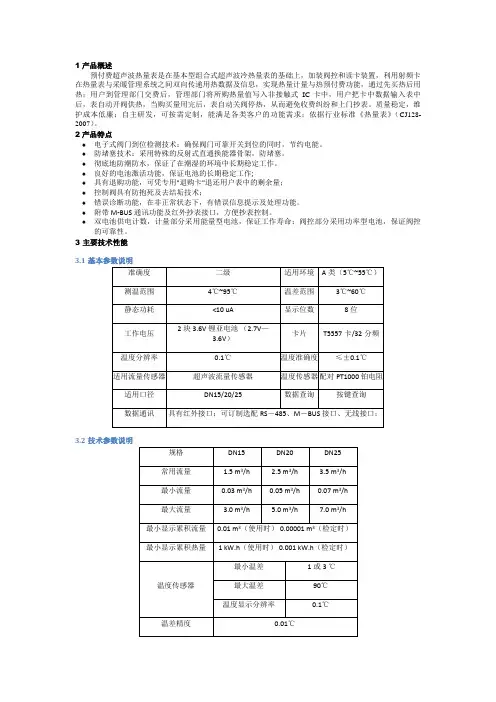

1产品概述预付费超声波热量表是在基本型组合式超声波冷热量表的基础上，加装阀控和读卡装置，利用射频卡在热量表与采暖管理系统之间双向传递用热数据及信息，实现热量计量与热预付费功能，通过先买热后用热；用户到管理部门交费后，管理部门将所购热量值写入非接触式IC卡中，用户把卡中数据输入表中后，表自动开阀供热，当购买量用完后，表自动关阀停热，从而避免收费纠纷和上门抄表。
质量稳定，维护成本低廉；自主研发，可按需定制，能满足各类客户的功能需求；依据行业标准《热量表》（CJ128-2007）。
2产品特点♦电子式阀门到位检测技术：确保阀门可靠开关到位的同时，节约电能。
♦防堵塞技术：采用特殊的反射式直通换能器骨架，防堵塞。
♦彻底地防潮防水，保证了在潮湿的环境中长期稳定工作。
♦良好的电池激活功能，保证电池的长期稳定工作;♦具有退购功能，可凭专用"退购卡"退还用户表中的剩余量；♦控制阀具有防抱死及去结垢技术；♦错误诊断功能，在非正常状态下，有错误信息提示及处理功能。
♦附带M-BUS通讯功能及红外抄表接口，方便抄表控制。
♦双电池供电计数，计量部分采用能量型电池，保证工作寿命；阀控部分采用功率型电池，保证阀控的可靠性。
3 主要技术性能3.1基本参数说明3.2技术参数说明4、显示说明液晶显示累计热量：单位为kWh,分辨率0.001kWh累计流量：单位为m3，分辨率0.001m3流量：单位为m3/h，分辨率0.001m3/h供水温度：单位为℃，分辨率0.1℃回水温度：单位为℃，分辨率0.1℃温度差：单位为℃，分辨率0.01℃按键唤醒LCD查询相关数据，分长短按键，普通模式下，超过半分钟没有按键后，关闭LCD显示；显示菜单见附件5、功能说明5.1热计量功能：使用超声波方式进行流量测量，使用PT1000进行供暖水温测量，计算器积算热量5.2预付费功能：使用非接触式IC卡进行热量表与采暖管理系统之间双向传递用热数据及信息，使用控制执行器实现阀门关断与开启，实现热预付费功能6、通信6.1利用配套的通讯设备和上位机软件，可以实现计算机与热量表之间的通讯，修改流量系数、温度系数、表号和系统时钟等；（2400，e,8,1）6.2通过红外抄表接口，利用红外手抄器可实现红外抄表。

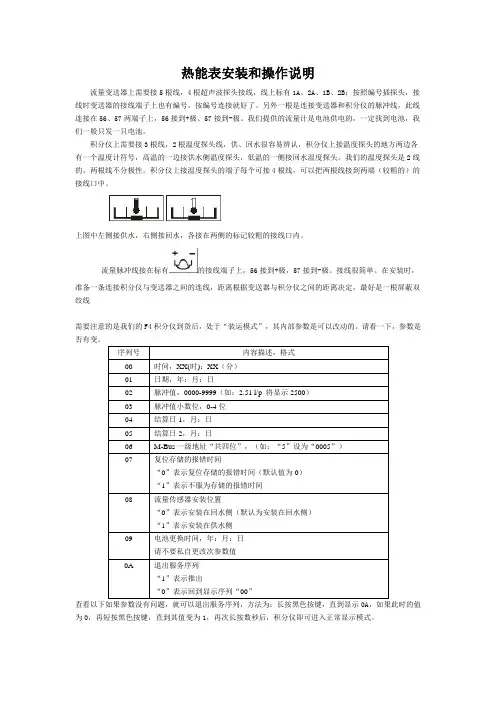

热能表安装和操作说明流量变送器上需要接5根线，4根超声波探头接线，线上标有1A、2A、1B、2B；按照编号插探头，接线时变送器的接线端子上也有编号，按编号连接就好了。
另外一根是连接变送器和积分仪的脉冲线，此线连接在56、57两端子上，56接到+极、57接到-极。
我们提供的流量计是电池供电的，一定找到电池，我们一般只发一只电池。
积分仪上需要接3根线，2根温度探头线，供、回水很容易辨认，积分仪上接温度探头的地方两边各有一个温度计符号，高温的一边接供水侧温度探头，低温的一侧接回水温度探头。
我们的温度探头是2线的，两根线不分极性。
积分仪上接温度探头的端子每个可接4根线，可以把两根线接到两端（较粗的）的接线口中。
上图中左侧接供水，右侧接回水，各接在两侧的标记较粗的接线口内。
流量脉冲线接在标有的接线端子上，56接到+极，57接到-极。
接线很简单。
在安装时，准备一条连接积分仪与变送器之间的连线，距离根据变送器与积分仪之间的距离决定，最好是一根屏蔽双绞线需要注意的是我们的F4积分仪到货后，处于“装运模式”，其内部参数是可以改动的。
请看一下，参数是否有变。
序列号内容描述，格式00 时间，XX(时)：XX（分）01 日期，年：月：日02 脉冲值，0000-9999（如：2.51 l/p 将显示2500）03 脉冲值小数位，0-4位04 结算日1，月：日05 结算日2，月：日06 M-Bus一级地址“共四位”，（如：“5”设为“0005”）07 复位存储的报错时间“0”表示复位存储的报错时间（默认值为0）“1”表示不服为存储的报错时间08 流量传感器安装位置“0”表示安装在回水侧（默认为安装在回水侧）“1”表示安装在供水侧09 电池更换时间，年：月：日请不要私自更改次参数值0A 退出服务序列“1”表示推出“0”表示回到显示序列“00”查看以下如果参数没有问题，就可以退出服务序列，方法为：长按黑色按键，直到显示0A，如果此时的值为0，再短按黑色按键，直到其值变为1，再次长按数秒后，积分仪即可进入正常显示模式。

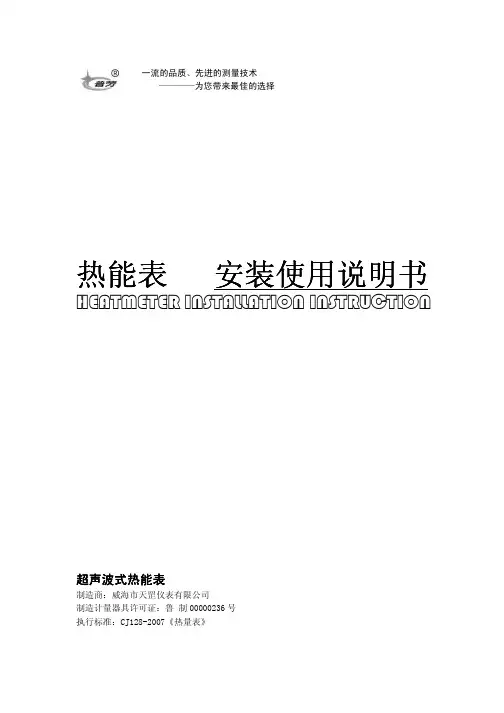

热能表安装热能表安装使用使用使用培训资料培训资料
本资料是为了保障正确安装使用热量表而编制，涉及到在热能表安装和使用过程中的任一环节的人员，都要认真解读并照章操作。
一、热能表安装示意图
二、清洗管道
热能表安装前必须清洗管道：方法为按照上面图示方式（热能表换成替
代管）接好，严格按照热能表、附件的连接顺序，进水方向。
然后冲洗管道，确认冲洗一段时间后将热能表两头球阀关闭，将一个完整管网中所有过滤器中的杂质排放干净并拧紧堵头；必要时需重复以上冲洗过程，直至冲洗干净并确认；
A）所有过滤器的杂质都排放干净，达到管道中无杂质；
B）所有安装热能表的环境中无漏水的情况；且相对空气湿度不超过85%时可以安装热能表（潮湿的井道内禁止安装热能表）。

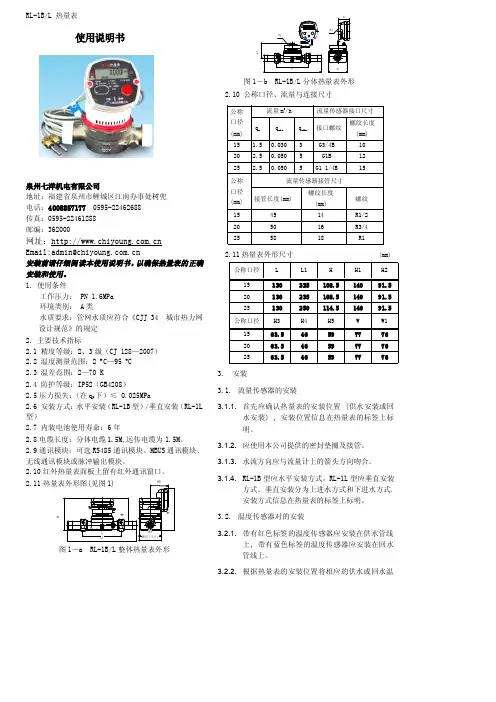

三、安装热能表
1)热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感
器线；禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；
2)机械式热能表必须水平安装；特殊场合需要垂直安装的，必须经厂家确认同
意并保障进水方向为下进水；
3)热能表禁止安装在管道的上端（防止因管道集气而造成计量不准）；
4)安装热能表前请先确认区分进、回水管以及水流方向；
5)热能表的表体上箭头所指的方向为水流方向，不得装反；
6)热能表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度
传感器安装在进水管上（通常在表体测温孔内），将另一只（兰色标签）安装在回水管上，安装温度传感器的步骤为：
a)取下温度传感器上的防水胶圈塞进侧温座孔内；
b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打
开)；
7)热能表的温度传感器标准线长为1.5米，如果安装时出现特殊情况也可根据
实际长度对其加长，但必须在订货前通知厂家，（不作技术处理的加长线将对测量结果产生负面影响）；
8)热能表尽量安装在进水管上，如果因设计或施工等一些原因可能要求其安装
在回水管上，这也是允许的，但必须在订货时通知厂家，已作相应处理；
9)热能表的前端必须装有相应口径的过滤器；
10)热能表的两端必须装有相应口径的阀门，并且其能够与热能表分离，主要便
于热能表在使用过程中的维护和维修。
特别提示：
a)热能表要安装在合适的位置，以便于操作、读取与维护维修。
b)热能表上的铅封不能损坏。
如果损坏生产厂商将不再承担质量和准确度保证。
C）非正常使用情况下（人为和恶劣使用环境等）而造成的热能表损坏不属于免费保修范围，安装时应详细阅读本规程，谨慎操作.
：
四、热能表安装后的验收
热能表安装后的验收：
1）热能表安装后必须进行验收。
2）验收内容是以上述第三项内容为基准，并检查热能表是否有损坏；
：
热能表的使用：
五、热能表的使用
1）热能表使用前必须详细阅读使用说明书；
2）热能表使用前必须对当前状态进行检查；
3）热能表水循环管网必须根据实际情况进行定期或不定期排污（拧开过滤器排污等）；
4）热能表使用前必须对当前热（冷）量数据进行记录（因为检测、冲洗管道及试压等可能造成初始热量值不为零）；
5）热能表在我国目前属于新生产品，目前使用过程中应定期对热能表热（冷）量进行记录，以观察热能表的使用状态，及时总结管理及使用经验；
6）发现有问题的热能表应及时通知厂家确认故障后并申请调换或修理，避免非正常计量而带来的经济损失。
威海市天罡仪表有限公司
技术部。
