超声波热量表的施工安装要点及相关技术要求

一、IC卡超声波热量表简介：
IC卡热量表是机电一体智能化高科技产品，用于精确测量建筑物或独立房屋的热能消耗量。

计算器模块与流量传感器（超声波）、配对温度传感器（铂电阻）、阀门及读卡电路等组成整体式热量表，适用于分户热计量。

利用射频卡在热量表与采暖管理系统之间双向传递用热数据及信息，实现热量计量与热预付费功能.
二、IC卡超声波热量表安装：
1、热量表属于户用精密仪表，安装时必须小心，禁止提拽表头、温度传感器线；禁止挤压测温探头；严禁靠近高温热源以防电池爆炸伤人或损坏仪表。

安装前应反复过滤清除管内的麻丝、砂石等杂物，以免造成热量表堵塞。

安装位置应避免曝晒、水淹、冰冻和污染且方便拆装和抄表。

2、安装示意图
将热量表按表壳上箭头方向与管道内水流方向一致原则装在进水管道上。

（若需装在回水管道须提前说明）
三、IC卡超声波热量表参数：
四、IC卡超声波热量表维护：
1、每年供热运行前及结束时，必须清理过滤器中的杂物，否则影响计量的准确性。

2、温度传感器进出位置连接一定要正确。

3、仪表的安装方向应与热传输介质流动方向一致。

4、不得在相对湿度大于80%及严重污染的环境中使用。

5、勿使任何液体流入积分仪。

超声波热量表的施工安装要点及相关技术要求标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]超声波热量表的施工安装要点及相关技术要求超声波流量传感器是通过波在介质中的传输速度在顺水流和逆水流方向的差异，而求出介质流速的方法来测量流量。

按传感器水流通道方式，超声波流量传感器分单通道式和U 形管式。

超声波式热量表选用主要控制参数为：公称直径DN、常用流量、最大流量、最小流量、额定压力、最大压力损失、温度范围、温差范围等。

超声波热量表的初期投资相对较高，仪表的流量传感器具有精度高、压损小、不易堵塞等特点，但流量传感器的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

超声波热量表施工安装要点1. 当使用分体式热量表时，积分仪与流量传感器的距离不宜超过10M。

2. 气泡对准确测量干扰很大，不能安装在管道最高处。

3．安装时远离交流电和高频输射源，避开高温辐射源、阳光直射。

流量传感器的安装1) 热量表的流量传感器必须安装在一次网的供水管道上。

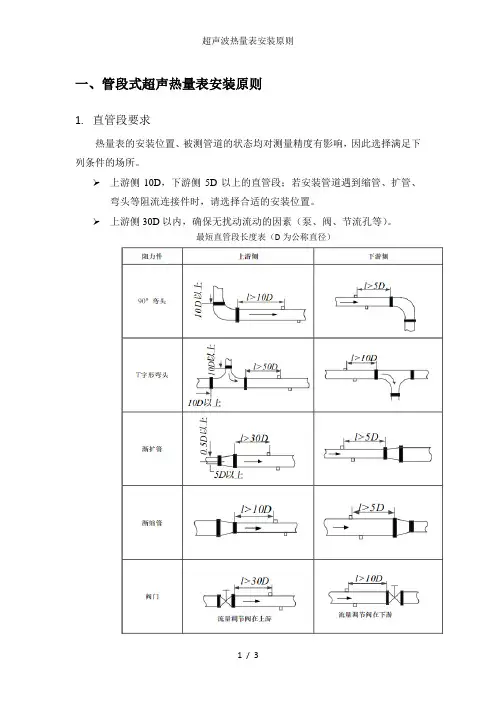

2) 热量表的流量传感器应安装在直径等于其公称直径的管道上，并且在前、后端分别留有规定长度的直管段（以厂家产品技术说明书为准，一般表前为公称直径10倍的直管段，表后为公称直径5倍的直管段，直管段范围内无其它任何测温、测压、过滤器、阀门等元件）。

3) 在安装流量传感器时应考虑留出便于读数和维修的空间，强烈建议在表体下游满足直管段后安装管道伸缩器，便于热量表的安装及校验。

4) 安装时必须按照流量计管段上水流指示箭头方向安装，并建议在流量传感器前后安装阀门，便于检修。

5) 热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上，防止供水沉淀后的淤泥沉积于低处换能器影响信号传输，垂直安装时水流方向必须为从下而上；流量传感器前端应安装过滤器（必须满足表体的前直管段要求）。

温度传感器的安装1）温度传感器必须安装在流量传感器规定的直管段以外；安装温度传感器管道处的水温须均匀。

超声波热量表的施工安装要点及相关技术要求标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]超声波热量表的施工安装要点及相关技术要求超声波流量传感器是通过波在介质中的传输速度在顺水流和逆水流方向的差异，而求出介质流速的方法来测量流量。

按传感器水流通道方式，超声波流量传感器分单通道式和U 形管式。

超声波式热量表选用主要控制参数为：公称直径DN、常用流量、最大流量、最小流量、额定压力、最大压力损失、温度范围、温差范围等。

超声波热量表的初期投资相对较高，仪表的流量传感器具有精度高、压损小、不易堵塞等特点，但流量传感器的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

超声波热量表施工安装要点1. 当使用分体式热量表时，积分仪与流量传感器的距离不宜超过10M。

2. 气泡对准确测量干扰很大，不能安装在管道最高处。

3．安装时远离交流电和高频输射源，避开高温辐射源、阳光直射。

流量传感器的安装1) 热量表的流量传感器必须安装在一次网的供水管道上。

2) 热量表的流量传感器应安装在直径等于其公称直径的管道上，并且在前、后端分别留有规定长度的直管段（以厂家产品技术说明书为准，一般表前为公称直径10倍的直管段，表后为公称直径5倍的直管段，直管段范围内无其它任何测温、测压、过滤器、阀门等元件）。

3) 在安装流量传感器时应考虑留出便于读数和维修的空间，强烈建议在表体下游满足直管段后安装管道伸缩器，便于热量表的安装及校验。

4) 安装时必须按照流量计管段上水流指示箭头方向安装，并建议在流量传感器前后安装阀门，便于检修。

5) 热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上，防止供水沉淀后的淤泥沉积于低处换能器影响信号传输，垂直安装时水流方向必须为从下而上；流量传感器前端应安装过滤器（必须满足表体的前直管段要求）。

温度传感器的安装1）温度传感器必须安装在流量传感器规定的直管段以外；安装温度传感器管道处的水温须均匀。

功能型超声波热量表安全操作及保养规程在使用功能型超声波热量表时，为保证其正常工作并延长使用寿命，用户需要遵循以下操作和保养规程。

1. 事前准备在使用前，用户需要检查功能型超声波热量表的外观是否完好无损。

如果存在损坏，应停止使用并及时修理或更换。

同时，用户需要确认仪器的基本参数是否符合要求，如使用电压、电流、频率等。

如果不符合要求，应调整或更换相应设备。

2. 安全操作在操作过程中，用户需要注意以下事项：2.1 正确安装功能型超声波热量表应该被安装在水管内部的合适位置。

安装过程需要确保设备的电源和接口安装准确，以减少仪器损坏和应力集中的风险。

2.2 使用环境用户需要确保热量表在可靠的环境下工作。

同时，用户需要小心使用有害物质进行清理，以减少对热量表造成的损害。

2.3 防潮防水功能型超声波热量表的电源接口应保持干燥。

在清洗仪器时，请不要用水冲洗设备，以避免电路短路和腐蚀。

2.4 防静电当使用功能型超声波热量表时，请避免静电干扰。

为避免静电干扰，可以使用静电释放装置。

2.5 操作前检查在使用功能型超声波热量表之前，请仔细阅读使用说明，并确保所有参数正确设置。

2.6 防止电磁干扰在使用功能型超声波热量表过程中，需要避免电磁干扰。

请务必遵守设备的使用说明，保持足够的距离以防止设备受到电磁干扰。

3. 保养规程功能型超声波热量表的正常使用和保养对于延长设备的寿命和性能至关重要。

在保养期间，应注意以下事项：3.1 日常清洁在日常使用过程中，仪器表面应保持清洁，并定期进行清洁和保养。

建议使用干布进行清洁，也可以使用洁具或吸湿除尘剂，以清除仪器上的灰尘和污渍。

3.2 定期检修为保证设备的正常运行，应定期对功能型超声波热量表进行检修。

定期检查应包括机械部件、电源接口和其他部分的检查。

如果设备发现损坏或磨损，请及时修理或更换。

3.3 应急处置如果功能型超声波热量表遭受了过热、短路或其他类型的损坏，请及时关闭电源，并联系生产商或相关维修人员进行维修。

超声波热量表使用中容易忽略的几个问题超声波热量表使用中容易忽略的几个问题导语：超声波热量表（Ultrasonic Heat Meter）作为一种先进的热量计量仪表，广泛应用于供暖、制冷、空调等能源计量领域。

它的工作原理是利用超声波传播速度与介质温度的关系，测量流体的流量和温度，从而计算出流体的热量。

然而，在实际使用过程中，很多人往往忽略了一些重要的问题，导致热量测量的准确性受到影响。

本文将深入探讨超声波热量表使用中容易忽略的几个问题，并给出相应的建议和解决方案。

一、管道安装位置及布线问题：在使用超声波热量表时，管道的安装位置和布线是非常重要的。

错误的安装位置和布线会导致管道流体的流速和温度测量不准确，从而影响热量计量的结果。

为了确保准确性，应遵循以下原则：1. 安装位置选择：应选择流速稳定、无气泡和异物的管段，避免安装在弯头、机组进出口管道等位置。

2. 布线合理：布线应符合超声波热量表的要求，尽量避免与其他电源、信号干扰源等线路交叉或并行。

二、超声波传感器位置安装问题：超声波传感器的位置安装也是影响热量测量准确性的重要因素。

不正确的安装位置会使超声波传感器无法正常接收信号，从而导致测量结果出现误差。

以下是一些需要注意的事项：1. 安装位置选择：超声波传感器应尽量安装在水流速度较低、流向稳定、无气泡和较少浊度的位置。

2. 安装角度正确：超声波传感器应与管道轴线保持垂直，并且在安装时要注意避免与其他部件碰撞。

三、气泡和杂质对测量结果的影响：气泡和杂质是超声波热量表容易忽略的问题之一。

气泡的存在会改变水流速度和波的传播速度，从而影响热量计量的准确性。

管道内的杂质也会对超声波的传播和接收产生干扰。

为了解决这个问题，可以采取以下措施：1. 安装气泡除尘器：在超声波热量表安装前，可以在流量计上游位置安装气泡除尘器，以减少气泡的存在。

2. 定期清洗管道：定期清洗管道，特别是在水质较差的环境中，以避免杂质对测量结果的影响。

超声波热能表热量表安全操作及保养规程随着科学技术的飞速发展，超声波热能表热量表已经广泛应用于工业生产、科研实验等领域。

然而，由于该设备涉及高温高能量，操作不当可能会对人员和设备造成伤害，所以，安全操作及保养规程变得非常必要。

一、操作规程1.1 前期准备在进行操作前，应先检查设备是否完好，检查表头、表尾是否有漏气、松动现象，检查电缆是否磨损、电线被挤压等情况，确保设备能够正常工作。

同时，要让专业技术人员对设备进行定期的检查和维护，确保设备在工作状态下的稳定性。

1.2 正确安装在安装过程中，应确保表头、表尾安装牢固可靠，接口部位密封性好。

同时，要注意避免热量表受到振动和冲击。

若热量表长期停用，应移至黄光房或塑料袋里妥善保管。

1.3 合理操作在使用热量表时，应根据被测物体的特性，选择合适的超声波热量表和适当的参数，避免超声波热量表受到过高或过低的干扰，以确保测量结果的准确性。

1.4 安全隐患避免在操作过程中，随时注意热量表表面的温度变化，避免直接触摸，同时也要注意电源的安全运用，避免短路或触电危险的发生。

如发现设备出现问题，应及时切断电源、处理突发事件，并立即通知专业技术人员进行维修。

二、保养规程2.1 日常清洁在日常使用中，要随时对热量表进行清洁，尽量避免热量表表面沾染灰尘等污染物，影响精度和检测结果的准确性。

清洁时需要使用干净的棉布或纸巾进行轻度擦拭，避免用水直接冲洗和使用多孔的布料。

2.2 定期维护热量表设备需要定期进行维护，包括清洗仪器、检查管道连接处是否有松动，检查仪器硅胶管是否老化，发现问题及时更换。

定期对超声探头进行清洗，以免测量结果不准确，并定期对设备进行校准，以确保设备的准确性。

2.3 保管有道每次使用后，应将超声波热量表放置在特定的仪器箱里，妥善保管，避免受潮、腐蚀等现象，同时也要避免长时间不用导致设备老化和损坏。

总结超声波热量表具有高精度、高灵敏度、无损检测等优点，但它需要在正确的操作和保养下才能充分发挥其应用价值。

贴片式超声波热量表安全操作及保养规程1. 引言贴片式超声波热量表是一种重要的仪器设备，用于测量流体的热量传递。

为了保证仪器的正常运行和安全操作，本文将介绍贴片式超声波热量表的安全操作及保养规程。

2. 安全操作规程2.1 选择合适的安装环境在安装贴片式超声波热量表时，应选择合适的环境。

避免安装在易受震动、潮湿、高温、腐蚀性气体等不利条件下的地方。

同时，应保证仪表的安装位置距离电源和其他设备有一定的距离，以免相互干扰。

2.2 正确接线在接线时，应确保电源线的接线端子和仪表的接线端子牢固连接，避免出现接触不良或松动现象。

同时，应按照正确的电源电压接线，避免输入过高或过低的电压，以免影响仪表的正常运行。

2.3 严禁拆卸和改装未经授权，严禁拆卸和改装贴片式超声波热量表。

如果需要对仪表进行维修或更换部件，应联系专业的技术人员或售后服务部门进行操作。

2.4 避免过载和短路在操作贴片式超声波热量表时，应避免超过仪表的额定工作范围，避免过载的情况发生。

同时，应确保各个回路之间没有短路现象，以保证正常的测量和运行。

2.5 定期校验和维护贴片式超声波热量表在长期运行过程中，可能存在误差积累和部件老化的情况。

因此，需要定期进行校验和维护工作。

校验可以选择专业的校验机构进行，维护可以由专业的技术人员进行操作。

3. 保养规程3.1 定期清洁定期清洁是保养贴片式超声波热量表的重要环节。

在清洁时，应使用干净的布或棉签轻轻擦拭仪表的表面，避免使用含有刺激性或腐蚀性化学物质的清洁剂。

3.2 防尘防潮贴片式超声波热量表应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。

同时，在存放时应使用防尘罩或防尘布进行覆盖，以保护仪表不受灰尘、杂物等的侵害。

3.3 注意防雷贴片式超声波热量表应避免暴雨天气或雷电天气时继续运行。

在雷电天气时，应及时切断电源，以免仪表受到雷击而损坏。

3.4 定期更换电池如果贴片式超声波热量表使用电池作为供电源，应定期对电池进行更换。

供暖超声波热量表安全操作及保养规程导语在供暖行业，超声波热量表是一种重要的计量工具，它能够精确地测量供暖系统中的水流量和温度，从而计算出能够提供的供暖热量。

但是，如果不正确地使用和保养这些热量表，可能会导致误差的出现，甚至可能会造成安全隐患。

因此，为了保障供暖系统的安全和正常运行，我们需要了解超声波热量表的正确操作和保养规程。

安全操作规程1. 安装位置超声波热量表应该安装在供暖管道的水平段上，管道两端需要留有一定的直管段。

安装时应避免管道的弯曲、翻转和轴向位移等情况，否则会导致测量误差。

2. 电源接线超声波热量表的电源线应采用隔离式或双重绝缘的电缆，电缆的截面积应根据工程实际需要选定，并满足电缆引出口的要求。

3. 信号接线超声波热量表的信号线应采用抗干扰性能好的屏蔽电缆，信号线长度应控制在50米以内，信号线在引出口处应尽可能靠近金属管壁接地。

4. 操作须知在使用超声波热量表时，应注意以下几点：•开机前应检查电源电压和电流是否正常，同时检查电缆接头是否牢固。

•设置好热量表的相关参数，包括采样周期、报警条款、温度补偿等内容。

•清洗管道后应对热量表进行校准，以确保测量精度。

•不能将超声波热量表直接暴露在阳光下，避免影响温度传感器的准确度。

•在进行维护和更换超声波热量表时，应关闭相关管道的阀门，防止水流涌入。

保养规程1. 定期清洗超声波热量表应定期进行清洗，以保证传感器的敏感度和测量精度。

清洗时应注意避免用刷子等硬物擦拭传感器表面，以免刮花或损坏传感器。

2. 确保密封性能超声波热量表的密封性能对测量精度有着很大的影响，因此需要确保设备的密封性能。

定期检查热量表的密封部位，如发现泄漏问题及时进行处理。

3. 定期校验超声波热量表的校验周期一般为一年，校验时需要专业的仪器和设备。

如果在使用过程中发现测量精度异常，需要及时进行校准，以确保供暖系统的热量计量精度。

4. 防止冻裂在北方地区，冬季气温低下，超声波热量表易受冻裂破坏。

超声波热量表超声波热量表的安装及注意事项:配置:超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀(或锁闭阀)。

(1)热量表、测温球阀、电动温控阀安装示意图(2)施工条件A)系统及过滤器杂质排除干净,管道系统中无杂质;B)安装热量表的环境中无漏水情况,相对空气湿度不超过85% 。

C)超声波热量表调试,必须要从过滤器排污,排污时将热量表用塑料袋套住,防止排污泄水导致热量表进水损坏。

(3) 热量表安装1、安装位置:热量表按设计安装在进水管(供水管)。

电动温控阀安装在回水管测温球阀后。

A,热量表要安装在合适的位置,以便于操作、读取与维护维修。

B,热量表上的铅封不能损坏。

C,安装时应严格要求,谨慎操作,防止人为损坏。

D,超声波热量表可水平或垂直安装,垂直安装时,应使进水方向由下进水;E,热量表禁止安装在管道的最上端,防止局部管道集气造成计量不准;F,安装热量表前,应先确认区分供、回水管以及水流方向;热量表壳体上箭头所指方向为水流方向,不得装反;2.安装环境:a、热量表要求使用环境相对干燥,湿度较低为宜、b、安装在管道井内,管道井地面应有防水处理;c、热量表安装时应避免在表的上方有各种供回水管道,防止漏水造成热量表损坏;d、同一个管井安装多块热量表时,应使热量表安装位置在垂直方向错开(相互平行或并排),避免上下叠加的安装方式造成上面漏水下面进水的结果;3.热量表的搬运及拿放:热量表属于比较贵重精密仪表,拿起放下时必须小心a、轻拿轻放,避免碰撞;b、禁止提拽表头、传感器线;禁止挤压测温探头;c、严禁靠近较高温度热源如电气焊,防止电池爆炸伤人以及损坏仪表;4、热量表温度传感器的安装方式:热量表的温度传感器共有两只(进水与回水),安装时应将红色标签的温度传感器安装在进水管上(通常在表体测温孔内),另一只蓝色标签的温度传感器安装在回水管上,安装温度传感器的步骤为:a)取下温度传感器上的防水胶圈塞进测温座孔内;b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开);c)如果温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果;d)温度探头的安装位置要进行保温处理,如果温度传感器出现损坏,要对两支温度传感器同时进行更换。

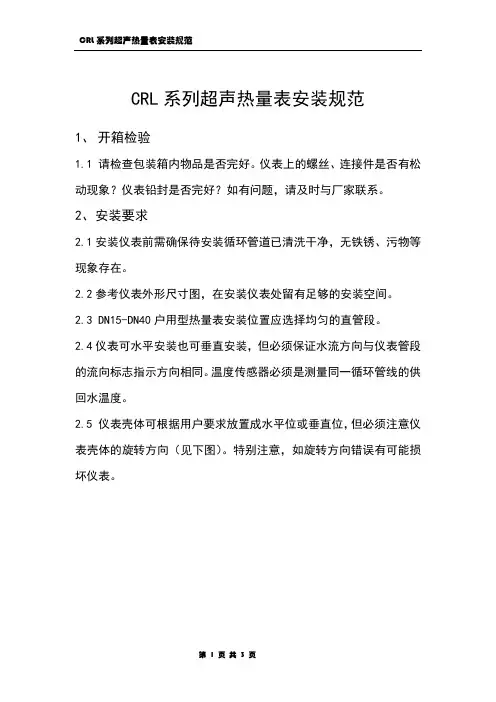

CRL系列超声热量表安装规范
1、开箱检验
1.1 请检查包装箱内物品是否完好。

仪表上的螺丝、连接件是否有松动现象？仪表铅封是否完好？如有问题，请及时与厂家联系。

2、安装要求
2.1安装仪表前需确保待安装循环管道已清洗干净，无铁锈、污物等现象存在。

2.2参考仪表外形尺寸图，在安装仪表处留有足够的安装空间。

2.3 DN15-DN40户用型热量表安装位置应选择均匀的直管段。

2.4仪表可水平安装也可垂直安装，但必须保证水流方向与仪表管段的流向标志指示方向相同。

温度传感器必须是测量同一循环管线的供回水温度。

2.5 仪表壳体可根据用户要求放置成水平位或垂直位，但必须注意仪表壳体的旋转方向（见下图）。

特别注意，如旋转方向错误有可能损坏仪表。

仪表壳体旋转方向示意图
2.6所有出厂仪表都经过严格的检验，校准、维护、更换配件和维修都需由专业的技术人员来进行；如需更多的技术支持，请与我们联系。

仪表的铅封不能损毁，否则校准结果将不被认可并且不予保修。

3、安装方法
3.1 DN15-DN40户用型热量表安装方法
3.1.1将安装仪表处的管道截开，留出仪表安装位置。

3.1.2将仪表与管道同心对正，并用扳手将管道游刃与仪表螺纹连接
在一起旋紧，仪表即安装完毕。

DN15-DN40户用型热量表安装示意图（图中尺寸供参考）
4、回水温度传感器安装方法
4.1 DN15-DN40回水温度传感器安装方法
4.1.1在回水管道合适的位置安装一个专用的测温球阀（该阀需用户自配）。

4.1.2将回水温度传感器拧入测温球阀中并打好铅封即可。
