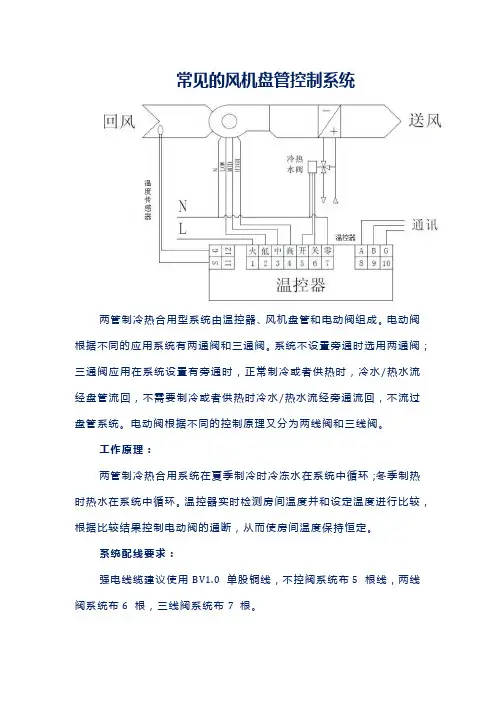

常见的风机盘管控制系统
两管制冷热合用型系统由温控器、风机盘管和电动阀组成。电动阀根据不同的应用系统有两通阀和三通阀。系统不设置旁通时选用两通阀；三通阀应用在系统设置有旁通时，正常制冷或者供热时，冷水/热水流经盘管流回，不需要制冷或者供热时冷水/热水流经旁通流回，不流过盘管系统。电动阀根据不同的控制原理又分为两线阀和三线阀。
工作原理：
两管制冷热合用系统在夏季制冷时冷冻水在系统中循环；冬季制热时热水在系统中循环。温控器实时检测房间温度并和设定温度进行比较，根据比较结果控制电动阀的通断，从而使房间温度保持恒定。
系统配线要求：
强电线缆建议使用BV1.0 单股铜线，不控阀系统布5 根线，两线阀系统布6 根，三线阀系统布7 根。
两管制带电加热型风机盘管系统
两管制带电加热型系统由温控器、风机盘管、电动阀、电加热器和接触器等组成。
工作原理：
温控器实时检测房间温度并和设定温度进行比较，根据比较结果控制电动阀和电加热器的通断，从而使房间温度保持恒定。
系统配线要求：
强电线缆建议使用BV1.0 单股铜线，需布7 根线。
四管制风机盘管系统
四管制系统由温控器、风机盘管、电动阀组成。电动阀根据不同的应用系统有两通阀和三通阀。系统不设置旁通时选用两通阀；三通阀应用在系统设置有旁通时，正常制冷或者供热时，冷水/热水经盘管流回，不需要制冷或者供热时冷水/热水经旁通流回。
工作原理：
四管制系统包含独立的冷冻水和热水两套换热装置，打开冷水阀系统供冷，打开热水阀系统供热。温控器实时检测房间温度并和设定温度进行比较，根据比较结果控制电动阀的通断，从而使房间温度保持恒定。
系统配线要求：
强电线缆建议使用BV1.0 单股铜线，需布7 根线。
一控多风机盘管系统 注：图例中同时出现两管制和四管制系统，只是为了说明系统接线，不是指同一工程会出现两种系统。
系统组成：
一控多风机盘管系统主要应用在大空间里有多个风机盘管的场合，系统由分体温控器、驱动模块、风机盘管、电动阀等组成。
风机盘管机组系统介绍及其设备维护
风机盘管机组系统介绍及其设备维护 1概念
风机盘管机组系统，就是将风机和盘管组成的机组直接置于空调房间内，风机吸进空气，过滤后再经盘管加热或冷却，就地进入空调房间，以达到空调的目的。房间所需的新鲜空气通常是将室外空气经新风处理机组集中处理后由管道送入。风机盘管所用冷媒集中供应，属半集中式空调系统。在此系统中，冷量(或热量)分别由空气和水带入空调房间，属空气,水系统。
风机盘管机组因其布置灵活、各房间可以独立调节而广泛用于宾馆、公寓、医院和办公楼等高层多室小空间的建筑物。这种空调方式也较适用于旧建筑，因为它所占空间小，不需大拆大改，易于安装施工。
2系统简介
风机盘管机组的风机一般为前倾镀锌叶片式、低噪声、大风量的离心风机或贯流风机。配有低噪声电机，通过调节电机的输入电压以改变风机转速，使之能变换成高、中、低3档风量。盘管为高效翅片式换热管，采用波纹、铝质翅片和优质紫铜管，经液压或机械胀管，确保翅片与铜管紧密接触，提高换热效率。盘管的承压强度好，有981kPa和1 715kPa两种。风机盘管一般容量范围为风量0.007,0.236m3/s(250,850m3/h);冷量2.3,7kW(2 000,6 000kcal/h);风机电机功率一般在30,100W范围内;水量约为0.14,0.22L/s(500,800L/h);盘管水压损失10,35kPa(1,3.5mmH2O)。
室内冷负荷主要由机组内盘管承担，所以盘管容量较大(排数为3,4排)，同时通常考虑湿工况运行，所以必须敷设排凝水的管路。
机组一般分为立式和卧式两种，可按室内安装位置选定。同时根据室内装修需要可做成明装或暗装。近年来由于风机盘管系统的广泛采用，进一步开发了多种形式，如立柱式、顶棚式等，分别专用于酒店客房、办公室和商业建筑中。
3 风机盘管机组的控制(二管制系统) 3.1 定流量水系统 常用于二管制系统，其控制方式有2种。一种为盘管中的水
风 机 盘 管 系 统
1．系统构造、分类和特点
风机盘管机组在空调工程中的应用，大多是和经单独处理的新风系统相结合的。风机盘管的构造如图所示，由盘管(即表冷器，一般为2—3排)和风机(前向多翼离心风机或贯流风机)组成，其风量在250—2500m3／h范围内。
风机盘管机组的组成：风机盘管机组由风机、电动机、盘管、空气过滤器、室温调节
装置和箱体等组成。
风机盘管机组的工作原理是：机组内的风机不断循环所在房间的空气，使之不断通过供冷水或热水的盘管，不断被冷却 或加热，以保持房间的温度。其中，空气过滤器的作用是过滤室内循环空气中的灰尘，改善房间的卫生条件，同时可以保护盘管不被灰尘堵塞，确保风量和换热效果。
风机盘管空调系统的主要优点是：噪声较小，适用于旅馆的客房；具有个别控制的优越性；系统分区进行调节控制容易；风机盘管本身的体型小，布置和安装较为方便。
风机盘管空调系统的主要缺点是：由于机组设置在室内，需要与建筑及其他工种进行有效的配合；机组相对分散，其维修的工作量较大；必须解决好新风的问题；风机静压小，不能使用高性能的过滤器，使得室内空气的洁净度不高。
风机盘管机组的特点?风机盘管机组的有立式和卧式两种类型，从安装方式分有暗装型和明装型两类。从风机盘管的构造上看，它的主要特点是：多采用离心多叶风机，叶轮直径一般在150mm以下，静压在100Pa以下，叶轮由镀锌钢板、铝板或者ABS工程塑料制成；电动机一般采用电容式，运转时可以通过调速开关改变电机的转速，以改变风机风量，其高、中、低三档比例约为1：0．75：0．5；盘管一般采用铜管串波纹或条缝铝片制作而成，一般铜管外径10mm，管壁厚0．35mm， 铝片厚0．12～0．15mm，片距2～2．3mm，在工艺上采用涨管工序，保证铜管与铝肋片之间紧密接触，提高导热性能，盘管的排数为二排或三排；空气过滤器的过滤材料用粗孔泡沫塑料、纤维织物或尼龙编织物制作。在实际的工程中，风机盘管以其控制灵活性、噪声较低等优点广泛应用于客房、办公室等建筑中。风机盘管机组以提供室内热湿负荷为主，新风则由其他设备集中处理。
1
联网风机盘管系统
方
案
设
计
2月 目录
联网风机盘管系统
1 系统概述
1.1联网风机盘管系统简介
1.2风机盘管控制
2 设计原则和设计根据
2.1设计原则
2.2设计根据
3 联网风机盘管系统方案设计
3.1节约人力需求
3.2延长设备使用寿命需求
3.3空调未端风机盘管控制系统简介
3.4 TCX温控器网络构造
3.5联网风机盘管现场控制图
4 节能分析
5 施工注意事项
6 风机盘管漏水解决办法
7 管线敷设规定和电气配合
8 设备接地
9 结语及展望 联网风机盘管系统
2 系统概述
1.1联网风机盘管系统简介
风机盘管空调系统工作原理, 就是借助风机盘管机组不断地循环室内空气, 使之通过盘管而被冷却或加热, 以保持房间规定温度和一定相对湿度。盘管使用冷水或热水, 由集中冷源和热源供应。与此同步, 由新风空调机房集中解决后新风, 通过专门新风管道分别送人各空调房间, 以满足空调房间卫生规定。
风机盘管空调系统与集中式系统相比, 没有大风道, 只有水管和较小新风管, 具备布置和安装以便、占用建筑空间小、单独调节好等长处, 广泛用于温、湿度精度规定不高、房间数多、房间较小、需要单独控制舒服性空调中。
1.2 风机盘管控制
风机盘管控制多采用就地控制方案, 分简朴控制和温度控制两种: 3 风机盘管简朴控制: 使用三速开关直接手动控制风机三速转换与启停。
4 风机盘管温度控制：使用温控器依照设定温度与实际检测温度比较、运算, 自动控制电动两/三通阀开闭；风机三速转换。或直接控制风机三速转换与启停, 从而通过控制系统水流或风量达到恒温目。
5 设计原则和设计根据
2.1设计原则
1.顾客至上原则
2.先进性与实用性
3.科学性与合理性
4.稳定性与安全性
5.灵活性与可扩充性
6.经济性
2.2设计根据
《民用建筑电气设计规范》 JGJ/T16—92
