精品文档 一. 中央空调的最佳搭档:

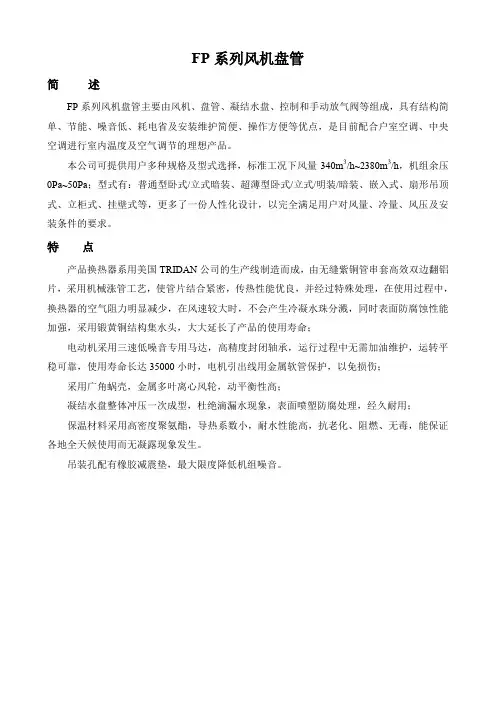

AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。
特点和优点：
机器精致、适用范围广
高能量、高效率
优质材料、工艺精湛
结构紧凑、占地少
遥控调控、任选室温
超低噪音、运转宁静
防菌装置、健康伴侣
二. 机组结构特色：
盘管：超高效传热-采用高纯度无紫铜管
与美国TRIDAN专用翅片冲床冲制
的正弦波形铝制散热翅片，经机械
胀管与铝片紧密结合；专用水流分
布均匀的集水头。这些都能发挥理
想的整体传热效果。
壳体：坚固、简洁、漂亮。暗装壳体使用
一级热镀锌钢板经专用模具加工成
型，结构坚实不易变形。明装壳体
明亮流畅，工艺上采用酸洗、磷化、
烘烤后喷塑涂妆，以确保机体防锈
及美观。
水盘：专用模具一次性拉伸成型，无焊缝
存在，随后表面进经热浸电著烤漆
处理。底部和四周均沾贴δ5PE板
避免水盘表面冷凝水存在。
风机：运转宁静-风轮为高效率低噪声之翼
截式离心风叶，动平衡性高。
精品文档
精品文档
电机：效率高耗电少-三速电机可依靠不同
转速调整风机风量和压头。轴承为含
油滑动轴承，可自动填注润滑油，延
长使用寿命，机座采用橡胶减振，降
低运转噪音。
遥控开关：中央空调电子式风机开关，
由于应用了国际最先进的微型
集成电路中央处理器技术，从
而使产品的电气性能更加稳定
可靠，遥控开关外型小巧，操
作简便。
可与机组联动，实现异地
控制机组启停。开关带有启停、
风速调节、定时、控制盘管循
环回路中电动阀的通断\等功能。
红外线遥控，最大接受距离15m。
三. 健康环保机型:
风机盘管的健康伴侣
——新型物理防菌装置
风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。由于温湿度适宜（10℃左右）。病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。
为解决这一难题，成功开发出了专有技术。采用特殊的PTC材料，在风机盘管停止运行后，将水盘保持在干燥和高温状态（60℃以上），这样使病菌无法生存和繁殖。
由于采用物理方法，在杀灭病菌时，就不会产生二次污染，也不会象使用某些消毒液时对人体和环境造成不利的影响。
精品文档
精品文档
四．型号表示的方法及机组配置：
注：左、右式区分：面向风机盘管出风口观察，配管在左手边即为左式，反之为右式。
盘管标准配置（打※）及选配部分：
A. 片型
正弦波纹※
单开窗片
双开窗片
平片
蜂窝片 D. 叶轮
镀锌金属叶轮※
塑料叶轮
铝合金叶轮 G. 铝箔
高延伸铝箔※
镀膜铝箔 K. 过滤网
锦纶凹凸滤网※
B. 电机
普通型※
热保护型 E. 水盘
一次冲压成型※
H. 壳体
热镀锌钢板※
冷轧板烘漆
冷轧板喷涂
彩色钢板 L. 包装
纸箱包装※
M. 物理防菌装置 AFP进水方位代号Z表示左式Y表示右式结构型式R表示带回风箱名义风量，数字×100m /h3产品名称，爱斯特风机盘管空调器PD表示下进风式PB表示后进风式WA表示卧式暗装WM表示卧式明装LA表示立式暗装LM表示立式明装出口静压J12J50J30H表示物理防菌装置K表示卡式明装MQ表示四吹风MD表示双吹风102WAR(PD)YJ30H精品文档
精品文档 C. 电机轴承
NSK轴承※ F. 铜管
壁厚0.35mm※ J. 开关
普通三速开关
遥控开关
防菌装置专用开关 N. 保温材料
聚乙烯板※
玻璃棉
注：配置物理防菌装置必须使用防菌装置专用开关。
五． 基本性能参数表一(卧式盘管、立式盘管）：
型号
性能参数 AFP34 AFP51 AFP68 AFP85 AFP102 AFP136 AFP170 AFP204
额定风量m3/h 高 340 510 680 850 1020 1360 1700 2040
中 270 410 550 680 820 1090 1360 1640
低 200 310 410 510 620 820 1020 1230
制冷量
w 风量为高档时 2200 3100 4000 4750 5500 7700 9060 10900
制热量
w 3300 4650 6000 7125 8250 11550 13590 16350
噪声dB(A) 35/38/40 34/38/40 38/41/43 43/46/47 45/47/49 43/46/49 44/46/49 46/49/51
出口静压Pa 12/30/50
物理防菌装置 功率W
70
70 70
70 140
140 140 140
电机 电源及型式 220V/50Hz低噪声永久电容式电机
数量
1 1 1
1 1 2
2
2
输入功率 w 19/33/42
28/45/62 50/60/71 60/72/85 85/98/112 100/131/158 130/162/192 158/210/229
换热器 型式 3排铜管套铝片
供水量L/min 6.3 8.9 11.5 13.6 15.8 22.1 26.0 31.32
使用压力
MPa 1.6
水阻力 kPa 9 16 23 20 25 28 35 40
接管 进出水管 3/4＂内螺纹
凝结水管 3/4＂外螺纹
风机 型式 离心式，前向多翼
数量 1 2 2 2 2 4 4 4
卧式暗装外型尺寸 不带回风箱 705*466*235 805*466*235 1005*466*235 1125*466*235 1340*466*235 1520*466*235 1640*466*235 1770*466*235
带回风箱 705*471*235 805*471*235 1005*471*235 1125*471*235 1340*471*235 1520*471*235 1640*471*235 1770*471*235 精品文档
精品文档 卧式明装外型尺寸 1010*538*260 1110*538*260 1310*538*260 1430*538*260 1630*538*260 1810*538*260 1930*538*260 2060*538*260
立式暗装外型尺寸 640*619*230 710*619*230 910*619*230 1010*619*230 1245*619*230 1445*619*230 1545*619*230 1745*619*230
立式明装外型尺寸 1010*630*230 1110*630*230 1310*630*230 1410*630*230 1610*630*230 1810*630*230 1910*630*230 2110*630*230
注： 1.名义工况冷量测定：DB=27℃, WB=19.5℃,TW1=7℃, ΔT=5℃
2 .名义工况热量测定：DB=21℃,TW1=60℃，与制冷同样水量
3.中速冷量修正系数0.87，低速冷量修正系数0.68
4.噪声是在消声室，离机组前方，上方各1米的方位所测值
5.立式暗装标准配置机外静压为12Pa
6.明装风机盘管标准配置机外静压为12Pa
基本性能参数表二(卡式盘管)
型号
性能参数 AFP34 AFP51 AFP68 AFP85 AFP102 AFP136 AFP170 AFP204
额定风量m3/h 高 340 510 680 850 1020 1360 1700 2040
中 250 440 600 700 800 1180 1475 1642
低 180 350 480 500 700 900 1170 1430
制冷量
w 风量为高档时 2200 3100 4000 4750 5500 7700 9060 10900
制热量
w 3300 4560 6030 7470 8895 11670 14340 16905
噪声dB(A) 35 36 39 41 42 44 45 46
出口静压Pa 12
物理防菌装置 功率W 70 70 70 70 140 140 140 140
电机 电源及型式 220V/50Hz低噪声永久电容式电机
数量 1 1 1 1 1 2 2 2
输入功率 w 33 45 68 80 98 136 160 176
换热器 型式 3排铜管套铝片
供水量L/min 6.3 8.9 11.5 13.6 15.8 22.1 26.0 31.32
使用压力
MPa 1.6
水阻力 kPa 9 16 23 20 25 28 35 40
接管 进出水管 3/4＂内螺纹
凝结水管 3/4＂外螺纹
风型式 离心式，前向多翼
