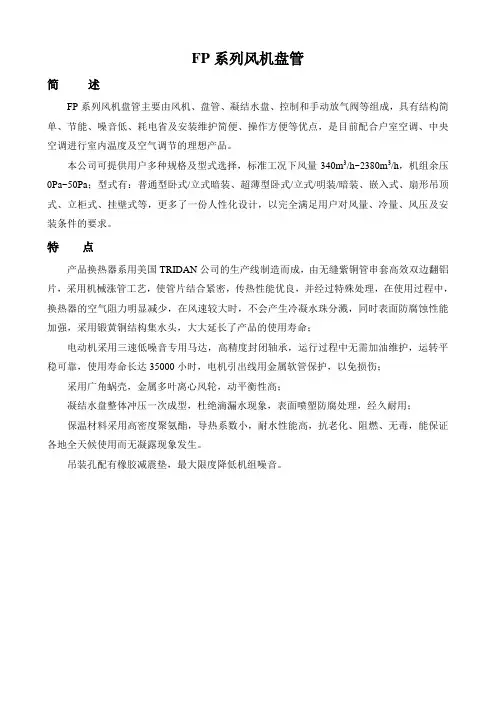

FP系列风机盘管
简 述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特 点
产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；
电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；
采用广角蜗壳，金属多叶离心风轮，动平衡性高；
凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；
保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。

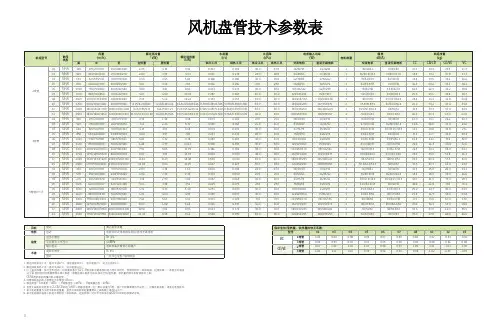

FP系列风机盘管性能参数表
型号
数据
项目 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
风量m3/h 低静压 高 340 510 680 850 1020 1360 1700 2040 2380
中 255 383 510 638 765 1020 1275 1530 1785
低 180 255 340 425 510 680 850 1020 1190
FP系列风机盘管
简 述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特 点
产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；
电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；
采用广角蜗壳，金属多叶离心风轮，动平衡性高；
凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；
保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表
型号
数据
项目 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
风量m3/h 低静压 高 340 510 680 850 1020 1360 1700 2040 2380
中 255 383 510 638 765 1020 1275 1530 1785
低 180 255 340 425 510 680 850 1020 1190
第 1 页 共 2 页 日立风机盘管型号及参数表
【最新版】
目录
1.日立风机盘管简介
2.日立风机盘管型号
3.日立风机盘管参数
4.日立风机盘管优点
5.结论
正文
一、日立风机盘管简介
日立风机盘管是日立公司生产的一种空调末端设备，主要用于中央空调系统中，以实现室内空气的调节。它主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点。
二、日立风机盘管型号
日立风机盘管有多种型号，如 FP 系列、H 系列等。各型号的风量、制冷量、制热量等参数也有所不同，以满足不同场合和需求的使用。
三、日立风机盘管参数
日立风机盘管的主要参数包括风量、制冷量、制热量、静压、供电等。以 FP 系列为例，标准工况下风量范围为 340m3/h~2380m3/h，制冷量范围为 1800kW~2700kW，制热量范围为 2700kW~4050kW，静压范围为
0pa~50pa，供电范围为 380V/50Hz。
四、日立风机盘管优点
日立风机盘管具有以下优点： 第 2 页 共 2 页 1.结构简单：由风机、盘管、凝结水盘、控制和手动放气阀等组成，易于安装和维护。
2.节能：采用高效的风机和换热器，实现了较高的能效比。
3.噪音低：运行时噪音较小，不影响室内环境。
4.耗电省：功耗较低，节约能源成本。
5.操作方便：手动放气阀和控制面板便于用户进行操作和调试。
五、结论
日立风机盘管作为中央空调系统的重要组成部分，凭借其结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，成为户室空调、中央空调进行室内温度及空气调节的理想产品。

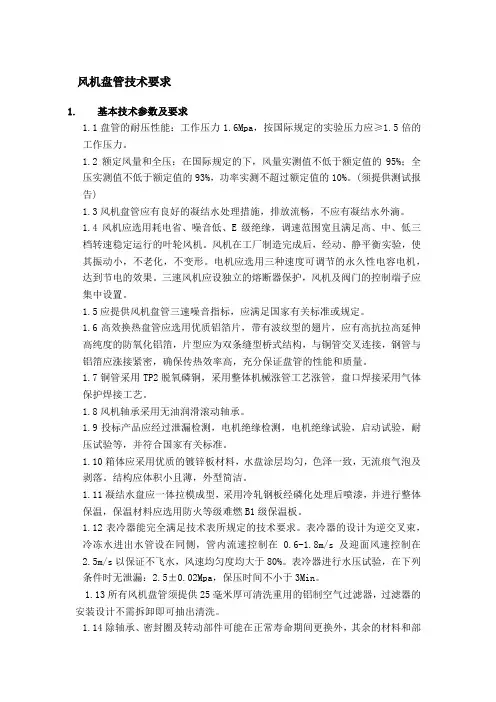

风机盘管技术要求
1. 基本技术参数及要求
1.1盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。
1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。(须提供测试报告)
1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。
1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。电机应选用三种速度可调节的永久性电容电机，达到节电的效果。三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。
1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。
1.6高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。
1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。
1.8风机轴承采用无油润滑滚动轴承。
1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。
1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。结构应体积小且薄，外型简洁。
1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。
1.12表冷器能完全满足技术表所规定的技术要求。表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。表冷器进行水压试验，在下列条件时无泄漏：2.5±0.02Mpa，保压时间不小于3Min。
