1 专题五 电路动态分析
动态电路分析方法：
（1） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2） 确定各表测量对象：电压表只抱一个，电流表和谁串联。
（3） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。
（4） 各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；
串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；
并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。
1．在如图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。
2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 。（均选填“变大”、“变小”、“不变”）。
3．如上右图所示电路中，当电键S由断开到闭合时，电流表的示数将 。
4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。 S
R L V
A
R1 R2 V1 A V2 A 金太阳课程辅导中心内部资料
专题30动态电路的定性分析
【核心考点精讲】
1、由滑动变阻器引起（传感器问题）
（1）判断电路是串联电路还是并联电路。
（2）明确电流表或电压表分别测量哪部分电路的电流或电压。
（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随
着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。
（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电
流（或电压）的计算式，判断电流表（或电压表）示数变化。
【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两
端电压变化（U＝IR）→可变电阻两端电压的改变（
定变UUU）
2、由开关的通断引起
（1）画出开关闭合前后的简化电路图。
（2）判断电流表和电压表分别测量哪部分电路的电流或电压。
（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。
【必刷题型精练】
1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向
左滑动的过程中，下列判断正确的是（）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V测滑动变阻器两端的电压，
电流表测电路中的电流。
A、在滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；
B、因灯泡的亮暗取决于实际功率的大小，根据串联电路的分压关系可知，灯泡两端的电
压变大，由P=2可知，灯泡的实际功率变大，灯泡变亮，故B错误；
C、电路中的总电阻变大，由I=可知，电路中的电流变小，电流表的示数变小，故C
正确；
D、由电压表示数变大、电流表的示数变小可知，电压表V与电流表示数比值变大，故
D错误。
答案：C。
2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动
一小段距离的过程中（）
A．电流表示数变小B．电压表示数变小

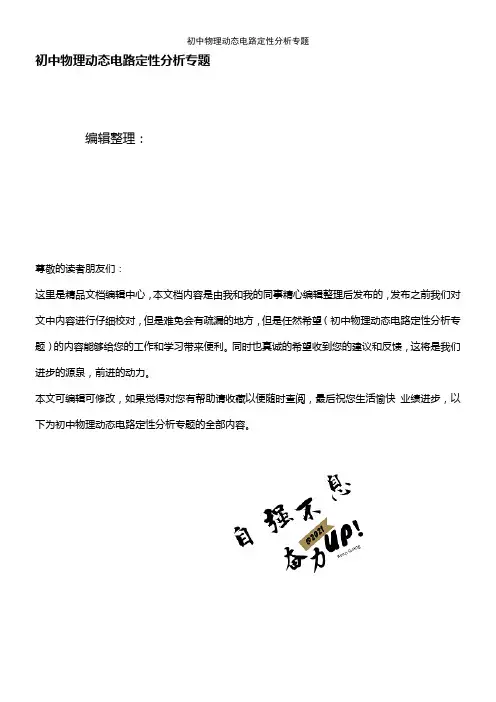

初中物理动态电路定性分析专题
初中物理动态电路定性分析专题
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对
文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理动态电路定性分析专
题）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们
进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以
下为初中物理动态电路定性分析专题的全部内容。初中物理动态电路定性分析专题
1。如图所示的电路中,电源电压和灯泡电阻都保持不变,闭合开关S，滑动变阻器的滑片P由中点向右移动时，
下列判断正确的是( )
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变,灯泡亮度不变
2. 如图所示的
电路中，开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度____(选填“变亮”
“变暗”或“不变"）,电压表的示数将_ (选填“增大"或“减小”）.
3．在右图的电路中，电源电压保持不变,R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移
到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是（ ）
A．ΔU/ΔI变大 B．ΔU/ΔI变小C．ΔU/ΔI不变 D．ΔU/ΔI先变小后变大
4。公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器如图所示,电路中R
0为
定值电阻，R为光敏电阻,其阻值随光照强度的增大而减小,烟雾增大到一定程度使
电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时
就触发报警的是（ )
A. 改接大量程 B．增大激光强度 C．减少R
0阻值 D．减小电源电压
5. 如图所示是自动测定油箱内油量的原理图,O为杠杆支点，油量表是由量程为
直流电路动态分析专题练习
班级 姓名 成绩
1.在如图1所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U，当R5的滑动触点向图中a端移动时，（ ）
A.I变大，U变小
B.I变大，U变大
C.I变小，U变大
D.I变小，U变小
2.在图所示的电路中，电源的电压为U，RO为半导体热敏电阻，r、R1、R2是普通电阻，设除热电阻外，其他均不受温度的影响，那么当环境温度升高后，关于各电表示数的说法中正确的是（ ）
A、 A增大，V1增大，V2增大
B、 A增大，V1减小，V2增大
C、 A减小，V1增大，V2增大
D、A增大，V1减小，V2减小
3．如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将（ ）
A.都变亮 B.都变暗
C.A、B变暗，C变亮 D.A、B变亮，C变暗
4．在如图3的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为 （ ）
A A灯和B灯都变亮
B A灯、B灯都变暗
C A灯变亮，B灯变暗
D A灯变暗，B灯变亮
5．如右图4所示，当滑动变阻器的滑动片P向左移动时， 两电表的示数变化情况为 （ ）
A 电流表示数减小，电压表示数增大
B 电流表示数增大，电压表示数减小
C 两表示数均增大
D 两表示数均减小
6．如图所示电路中，电源电动势为ε，内阻为r，R1、R2、R3均为可变电阻，要使电阻R消耗的电功率增大，则可以（ ）
A 增大R1 B 减小R1 C 减小R2 D 增大R3
