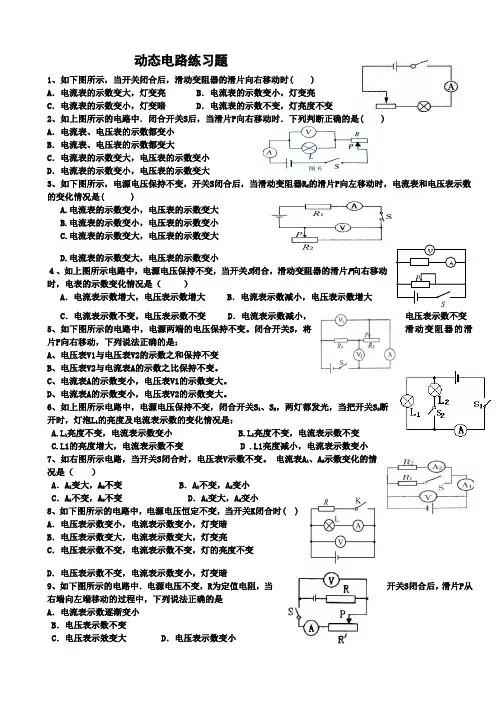

欧姆定律在串并联电路中的应用-----动态电路定性分析
一、 滑动变阻器阻值的变化问题
例1 如图所示的电路中，R是定值电阻，电源电压U保持不变，当滑动变阻器滑片向左移动时，电压表、电流表的示数如何变化？
分析思路：
电压表示数： 、电流表示数
变题1.1、如图所示的电路中，R1是定值电阻，电源电压U保持不变，当滑动变阻器滑片向左移动时，电压表、电流表的示数如何变化？
分析思路：
电压表示数： 、电流表示数
例2 如图2所示。当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？
例3 如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？
例4 如图4所示电路，当滑片向右滑动时，各表的示数如何变化？
图10 P V
A S
例5 如图5所示，当滑片向右滑动时（不包括最右端）。各表示数变化情况？
例6 如图7所示，当变阻器的滑片P置于某位置时，R1、R2两端的电压分别为U1和U2，当滑片P置于另一位置时，R1，R2两端的电压分别为U1′和U2′，若，，则（
）
A． B． C． D．无法判断哪个大
例7：如图所示，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，电流表的示数 ，电压表的示数
，电压表的示数 。
例8 如图所示，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，下列判断正确的（
）
A．三只电表的示数都变大 B．、示数变小，的示数不
C．三只电表的示数都变小 D．表的示数变小，、表示数不变
例9、如图10所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中 （ ） A.电流表示数变小,电压表示数变大
B.电流表示数变小,电压表示数变小
C.电流表示数变大,电压表示数变大
D.电流表示数变大,电压表示数变小
例10、在图 所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将 ( 选填“变小”、“不变”或“变大”)，电压表V与电压表 V2 示数的差值跟电压表 V1 示数的比值
( 选填“小于1”、“等于1”或“大于1”) 。
二、开关的闭合与断开问题
这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。
例11、在如图9所示的电路中，R1、R2是定值电阻，电源电压U保持不变。当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？
例12、如图7所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（ ）
A．两表示数均变大
B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
例13、如图 所示的电路，若闭合开关S，则电流表的示数将__________，电路中的总电阻将___________．(选填“变大”、“变小”或“不变”)
例14、如图 所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为（ ）
A、1∶3 B、3∶1
C、1∶2 D、2∶1
例15、在如图所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
例16、在图中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
例17、在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）
(A)伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。 (D)安培表示数不变，灯变暗。
例18、如图A，当滑片P向右移动时，A1表、A2表和V表将如何变化？图B中呢？
图A 图B
