FD 平衡阀

关于液压系统平衡阀
一、平衡阀：平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

这里所说的是液压系统中所用的平衡阀的选择。

二、平衡阀的种类：
平衡阀分流量型和压力性。

它的主要特征如下：
所谓的"流量型"就是说此平衡阀主要适用于液压马达特性,此种平衡阀比较平稳,即当控制口压力突然升高时,阀的开口是平稳变化的,有一缓冲空间;如力士乐的回转平衡阀。

所谓"压力型"平衡阀,是指针对油缸特性设计的一种平衡阀,此平衡阀中单向阀有很强的闭锁特性(流量型稍差,因为马达一般都有制动器,而液压缸是没有制动器的),另外此阀的开启压力为弹簧力加负载作用在阀上的压力(此力很小)，如，力士乐FD平衡阀。

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径，用于流体的进出。

2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。

3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。

4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。

通过调节螺母，可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。

2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。

通常，阀芯的开度越大，流体的流量越大，压差越大。

3. 监测流体压差：在调节阀芯开度后，监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。

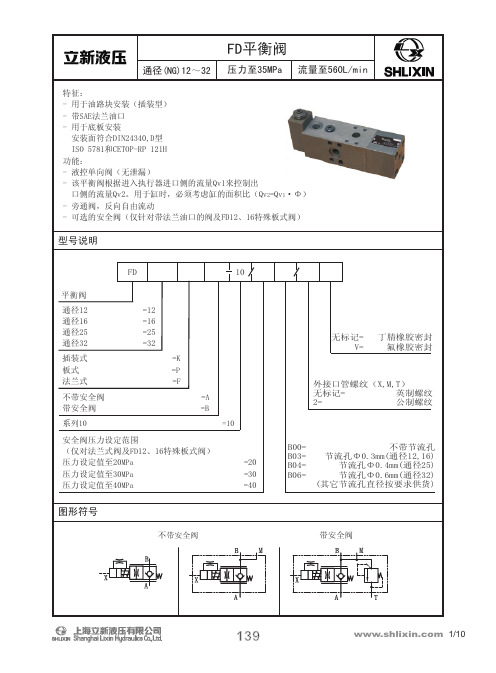

力士乐平衡阀fd中文样本
以下是力士乐平衡阀FD的中文样本：
力士乐平衡阀FD系列产品旨在通过控制流体的压力来保持阀后压力恒定，从而实现流量和压力的平衡。

该系列阀门具有以下特点和优势：
1. 高精度控制：采用先进的比例阀技术，能够实时监测和调节流体的压力，确保流量的准确控制和稳定性。

2. 自动调节：阀门能够根据预设的压力设定值，自动调节阀门开度，实现流量和压力的平衡。

3. 全面保护：阀门具备过压、过流、过温等多重保护功能，能够有效保护设备和系统的安全运行。

4. 响应快速：阀门具有快速的响应速度，能够在瞬间调节阀门开度，实现流量的迅速变化。

5. 节能环保：通过精确控制流体的压力，能够降低系统的能耗和压力损失，提高系统的能效和环保性。

6. 操作简便：阀门采用智能化控制系统，操作简单方便，具备人性化的界面设计和参数设置。

7. 广泛应用：适用于多种工业领域，如石化、化工、电力等，能够满足不同场合的流量和压力控制需求。

请注意，以上内容仅为样本，实际产品细节和规格可能有所不同，请联系力士乐官方或相关经销商获取准确的产品信息。

动态压差平衡阀说明书一、产品概述动态压差平衡阀是一种用于平衡供水和供暖系统中的压力差异的装置。

其主要功能是通过调节阀门的开度，使系统内的压差保持在一定范围内，避免由于压差过大带来的不稳定性和损坏。

二、产品特点1.高精度调节：动态压差平衡阀采用先进的调节机构，能够精确地调节阀门的开度，从而达到对系统压差的精确调控。

2.稳定性好：该阀门采用优质材料制造，具有防腐蚀、不易生锈等特点，使用寿命长，能够稳定地工作在各种环境下。

3.安装简便：动态压差平衡阀体积小巧，重量轻，安装方便，无需占用大量空间。

4.调节灵活：用户可根据需要自由调节阀门的开度，以适应不同的供水和供暖需求，确保系统正常运行。

三、使用方法1.安装准备：在安装动态压差平衡阀之前，需先关闭相应的水源或热源，确保系统处于停止状态。

2.安装位置：根据系统的具体情况，选择一个合适的安装位置，确保阀门能够方便地接触到流体。

安装时应注意阀门的进口和出口方向，确保安装正确。

3.接口连接：使用合适的管道接头连接阀门和系统的水管或热管，确保连接紧固可靠，防止漏水或漏热。

4.调节开度：根据系统的压差要求，通过旋转阀门手柄，调节阀门的开度。

一般来说，当阀门开度较小时，系统的压差较小；当阀门开度较大时，系统的压差较大。

用户可根据系统的实际情况，逐步调节阀门开度，直至达到需要的压差范围。

5.系统启动：在完成阀门调节后，重新开启系统的水源或热源，观察系统的工作情况。

如有过大的压差或其他异常情况出现，应及时关闭阀门，并检查是否存在故障或安装错误。

6.定期维护：为了保证动态压差平衡阀的正常工作，应定期清洗和润滑阀门，确保阀门的灵活性和可靠性。

四、注意事项1.安全操作：在安装和调节动态压差平衡阀时，应保证个人安全，避免伤害。

2.阀门保护：阀门在使用过程中，应注意防止硬物碰撞、损坏阀门表面或阀门内部机构。

3.清洗维护：如需清洗阀门，应先关闭相应的水源或热源，并拆卸阀门进行清洗。

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀，其工作原理是通过调节阀内的流体压力来实现流量的控制和平衡。

平衡阀通常由阀体、阀芯、弹簧和调节装置等组成。

1. 阀体：平衡阀的阀体通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性能和强度。

阀体内部有进口和出口通道，用于流体的进出。

2. 阀芯：阀芯是平衡阀的关键部件，它的位置决定了阀门的开启程度。

阀芯上通常有一个小孔，称为调节孔，用于控制流体的流量。

当阀芯打开时，流体通过调节孔流出，当阀芯关闭时，流体无法通过。

3. 弹簧：平衡阀内部通常装有一个弹簧，用于控制阀芯的位置。

弹簧的弹性决定了阀芯的开启程度，通过调节弹簧的紧度可以改变阀门的开启度。

4. 调节装置：平衡阀通常配备有调节装置，用于手动或者自动调节阀门的开启程度。

调节装置可以根据需要改变阀芯的位置，从而实现对流体流量的控制和平衡。

平衡阀的工作原理如下：当流体进入平衡阀时，流体的压力作用在阀芯上。

阀芯的位置由弹簧的弹性和调节装置的控制决定。

当流体压力增加时，阀芯会被压向关闭位置，使调节孔的通道面积减小，从而减少流体的流出量。

相反，当流体压力减小时，阀芯会被弹簧推向打开位置，增大调节孔的通道面积，增加流体的流出量。

平衡阀的工作原理可以通过以下步骤来解释：1. 初始状态：当阀门处于关闭状态时，阀芯被弹簧推向关闭位置，调节孔的通道面积最小。

2. 流体进入：当流体进入阀门时，流体的压力作用在阀芯上。

如果流体的压力较低，弹簧的力将会推动阀芯打开，增大调节孔的通道面积，使流体流出。

3. 流体压力增加：随着流体的压力增加，阀芯受到的压力也增加。

当流体的压力达到一定值时，阀芯会被压向关闭位置，减小调节孔的通道面积，减少流体的流出量。

4. 流体压力减小：如果流体的压力减小，弹簧的力将会推动阀芯打开，增大调节孔的通道面积，增加流体的流出量。

通过不断调整阀芯的位置，平衡阀可以实现对流体流量的控制和平衡。

当流体的压力变化时，阀芯会自动调整其位置，使流体的流出量保持在一个稳定的范围内。

fd平衡阀的工作原理
FD平衡阀是一种用于调节液压系统流量和压力的阀门，其工
作原理如下：
1. 当液压泵运行时，高压液体进入平衡阀的入口，通过调节阀芯的位置来控制液体的流量和压力。

2. 平衡阀内部有一个阀芯，阀芯上有一个封面，在封面上面有一个调节孔。

当封面与阀座上的孔对齐时，液体可以通过孔流过。

3. 当液体进入平衡阀后，会对阀芯和封面施加一个向下的压力，这个压力称为控制压力。

当控制压力大于系统设定的压力时，封面与阀座孔之间的间隙会增大，液体流过的面积增大，从而降低系统的流量和压力。

4. 当控制压力小于系统设定的压力时，封面与阀座孔之间的间隙会减小，液体流过的面积减小，从而增加系统的流量和压力。

5. 平衡阀的阀芯位置可以通过外部的手动调节装置或自动调节装置来调节，以达到所需的流量和压力。

总之，FD平衡阀通过控制阀芯位置来调节液压系统的流量和
压力，使系统能够平衡运行。

力乐士 FD 平衡阀工作原理及常见故障处理摘要：该文通过阐述力乐士FD平衡阀工作原理以及常见故障处理，明确了FD平衡阀适应于液压启闭机液压系统。

通过详细阐FD平衡阀的特性及控制功能，研究了液压启闭机液压系统中平衡阀的设计理念及设计特点，提出并解决了一些常见的平衡阀处理故障。

关键词：平衡阀；阻尼孔；液压系统0 引言液压系统中的平衡回路，即在液压系统回路中设计一些阀件用以平衡液压系统执行元件所承受的负载，以防止执行元件带载超速下降或飞速转动，还可使执行机构不受负载变化影响而保持平稳可靠运行。

平衡回路中用以平衡负载的液压阀常称为平衡阀[1]。

近30多年来，随着我国水利水电行业的飞跃发展，液压启闭机广泛应用在大型水利水电工程上。

液压启闭机是一种由机、电、液联合控制的自动化启闭设备，由液压系统、启闭油缸及电控系统等组成。

在液压系统的控制下，启闭油缸带动连接在活塞杆上的反弧门做往复运动，以达到平稳开启、关闭反弧门的目的。

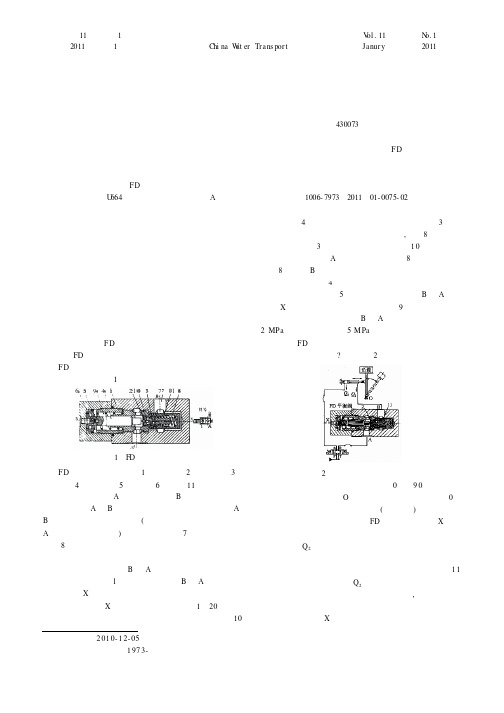

1 FD型平衡阀的结构和工作原理FD型平衡阀的结构如图一所示，主要由阀体1、主阀芯2、先导阀芯3、控制阀芯4、阻尼阀芯5、阻尼孔6和控制腔7、8、9组成。

接入系统时，油口A和压力源（泵）连接，油口B和负载连接，X口和控制油路连接。

图一FD型平衡阀结构示意图当液压油从A流向B时，液压力克服主阀芯2、先导阀芯3的弹簧力和负载将主阀芯2打开，实现液体从A流向B的过程。

若FD型平衡阀紧靠执行机构安装，在A侧失压（例如系统失压或方向阀至油口A的连接管路爆裂）时，由于控制腔8通负载压力，则主阀芯2在负载压力和弹簧力的作用下复位，A-B通道关闭且无泄漏，执行机构定位。

此时，FD型平衡阀起到单向截止功能。

当液流从B至A时为反向流动，此时先导阀芯3由于弹簧的作用力紧贴于主阀芯2内，先导阀芯上3的第二排小孔和主阀芯上的小孔相通，油液从B口流入通过阀套上的小孔进入密闭容腔8内。

要使主阀芯2打开，实现液流B至A的真正反向流动，油口X中必须有足够的先导控制压力。
