液压平衡阀工作原理1. 液压平衡阀概述液压平衡阀是一种常用的液压装置,用于控制液压系统中的流量和压力。
它能够保持系统中不同管路或回路的压力平衡,从而实现流量的均衡分配。
2. 液压平衡阀的结构和工作原理液压平衡阀由阀芯、阀座、弹簧、调节螺母等组成。
当液压系统中的压力不平衡时,阀芯会受到压力差的作用而移动,从而改变阀门的开闭程度。
液压平衡阀的工作原理如下: 1. 当系统中的压力处于平衡状态时,阀芯处于中立位置,阀门关闭,流体无法通过。
2. 当系统中某一侧的压力增加时,阀芯会受到压力差的作用而移动,从而打开阀门,使液体顺利通过。
3. 当系统中的压力平衡恢复时,阀芯会回到中立位置,阀门再次关闭,使流体停止流动。
3. 液压平衡阀的应用领域液压平衡阀在各个工业领域中起着重要作用。
以下是液压平衡阀常见应用的几个例子:3.1 液压系统中的流量均衡液压平衡阀可以用于控制液压系统中的流量均衡。
通过合理设置液压平衡阀的参数,可以使液体在管路中均匀分布,从而避免某一侧的管路过载,保证系统的正常运行。
3.2 液压缸的顺畅运行液压平衡阀可以用于控制液压缸的运动,保证其顺畅运行。
通过调节液压平衡阀的开闭程度,可以控制液压缸的速度和力度,满足不同工作要求。
3.3 液压机械的控制液压平衡阀常用于控制液压机械的运行。
通过控制液压平衡阀的开闭,可以实现对液压机械的启停、速度调节以及力度控制等功能。
3.4 油泵的保护液压平衡阀还可以用于保护油泵。
当系统中的压力超过油泵的额定压力时,液压平衡阀会打开,将多余的液体引导回油箱,从而避免油泵的损坏。
4. 液压平衡阀的优缺点液压平衡阀作为一种常用的液压元件,具有以下优点和缺点:4.1 优点•可以保持系统中的流量和压力平衡,提高系统的工作效率。
•结构简单,操作方便,维护成本低。
•可靠性高,寿命长,能够在恶劣的工作环境下正常运行。
4.2 缺点•在一些特殊工况下,可能会出现泄漏现象,影响系统的工作效果。
平衡阀介绍及其工作原理暖通空调系统一、暖通空调系统常见的几种水力平衡设备:暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。
1、静态平衡阀:静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中,静态平衡阀保证的不是系统中单个管道的流量值,它要维持的是在系统初调试时,通过静态平衡阀的调节作用,使系统中各个管路的流量比值与设计流量的比值一致,这样当系统的总流量等于设计总流量时,各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀:动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能,它通过阀门内部的自力式机构,能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求,动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀:动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变,流量值的大小可以根据系统要求进行定制,因此它又叫做“定流量平衡阀”。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道,如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀:动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态平衡电动开关阀具有动态平衡和电动开关功能,当阀门开启时,它能动态地将管道的实际流量恒定在设计流量值,并不受系统压力波动的影响。
平衡阀型号表示方法摘要:一、平衡阀概述二、平衡阀型号表示方法三、平衡阀型号解读实例四、平衡阀选型与应用注意事项正文:一、平衡阀概述平衡阀是一种调节流体系统中流量的阀门,主要用于控制系统中的压差。
它通过改变阀门的开度,使系统中的流体流量达到平衡,从而实现对系统压差的调节。
平衡阀广泛应用于暖通空调、给排水、燃气、能源等领域。
二、平衡阀型号表示方法平衡阀型号表示方法通常包括以下几个部分:1.产品类别:如直通式、角通式等。
2.阀门材质:如铸铁、不锈钢等。
3.连接方式:如螺纹、法兰等。
4.阀门结构:如手动调节、电动调节等。
5.阀门规格:如DN15、DN20等。
6.特殊功能:如保温、耐磨等。
例如:GB4216-100P-L型平衡阀,其中GB表示产品类别为直通式,4216表示阀门规格为DN15,100表示阀门材质为铸铁,P表示手动调节,L表示连接方式为螺纹。
三、平衡阀型号解读实例以GB4216-100P-L型平衡阀为例,根据型号表示方法,我们可以了解到以下信息:1.该平衡阀为直通式结构,适用于管道系统中直管道上的流量调节。
2.阀门材质为铸铁,具有良好的耐磨性和抗压性能。
3.手动调节,操作简便,便于维护。
4.连接方式为螺纹,便于与其他管道部件连接。
5.阀门规格为DN15,适用于较小流量的调节。
四、平衡阀选型与应用注意事项1.选型时应根据实际工况,确定平衡阀的类型、连接方式、阀门材质等。
2.平衡阀适用于小流量的调节,大流量场合不宜使用。
3.安装时,应注意阀门与管道之间的同心度,避免阀门泄漏。
4.定期检查阀门运行状态,发现问题及时处理。
5.保持阀门及其周围环境卫生,避免污染。
通过以上介绍,相信大家对平衡阀型号表示方法有了更深入的了解。
平衡阀的工作原理平衡阀是一种数控阀,通过调节阀体内的调节阀芯位置,以控制其自动平衡流量的阀门。
平衡阀主要应用于供水、暖通空调等系统中,通过控制水流量的大小来实现系统的自动平衡和节能。
调节阀芯的位置:平衡阀的调节阀芯是位于阀体内部的一个设备,主要起到限制水流量的作用。
调节阀芯的位置由内部传感器感知到的压力信号控制,并与外部控制系统相连。
当阀门初始关闭时,调节阀芯的位置处于关闭状态,此时水流受到调节阀芯的阻碍而无法通过。
当感知到系统内部的压力上升时,外部控制系统会通过传感器实时监测到,并向调节阀芯发出信号,使其逐渐打开,从而允许更多的水流通过。
反之,当系统内部的压力下降时,外部控制系统会向调节阀芯发出相应的信号,使其逐渐关闭,减少水流量。
通过不断调整调节阀芯的位置,可以实现对水流量的精确控制和自动平衡。
阀腔内部的调节元件:除了调节阀芯的位置,阀腔内部还配有一些调节元件,包括弹簧、调节板等,用于帮助平衡阀实现精确的调节和自动平衡。
当阀门关闭时,弹簧的力会压住调节板,阻止水流通过。
而当外部控制系统发出打开阀门的信号时,调节阀芯会受到水流的推动,逐渐打开,此时弹簧的力逐渐减弱,允许更多的水流通过。
同时,调节板也会受到水流的冲击力,使其上下运动,从而改变水流通过的通道大小,从而精确控制水流的大小和流速。
综上所述,平衡阀的工作原理是通过调节阀芯的位置和阀腔内部的调节元件,实现对水流量的精确控制和自动平衡。
通过外部控制系统感知到的压力信号,不断调整调节阀芯的位置,从而控制水流量的大小。
同时,通过弹簧和调节板等调节元件的作用,帮助平衡阀实现精确的调节和自动平衡。
平衡阀在供水、暖通空调等系统中的应用,可以实现对系统的自动平衡和节能,提高设备的使用寿命和效率。

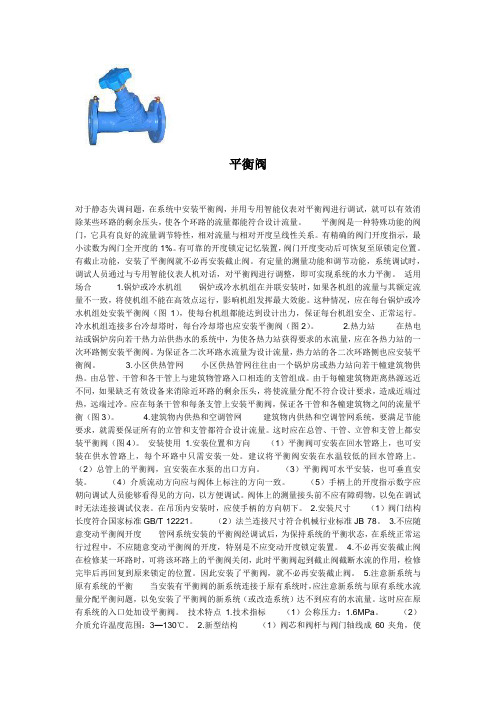

平衡阀对于静态失调问题,在系统中安装平衡阀,并用专用智能仪表对平衡阀进行调试,就可以有效消除某些环路的剩余压头,使各个环路的流量都能符合设计流量。
平衡阀是一种特殊功能的阀门,它具有良好的流量调节特性,相对流量与相对开度呈线性关系。
有精确的阀门开度指示,最小读数为阀门全开度的1%。
有可靠的开度锁定记忆装置,阀门开度变动后可恢复至原锁定位置。
有截止功能,安装了平衡阀就不必再安装截止阀。
有定量的测量功能和调节功能,系统调试时,调试人员通过与专用智能仪表人机对话,对平衡阀进行调整,即可实现系统的水力平衡。
适用场合 1.锅炉或冷水机组锅炉或冷水机组在并联安装时,如果各机组的流量与其额定流量不一致,将使机组不能在高效点运行,影响机组发挥最大效能。
这种情况,应在每台锅炉或冷水机组处安装平衡阀(图1),使每台机组都能达到设计出力,保证每台机组安全、正常运行。
冷水机组连接多台冷却塔时,每台冷却塔也应安装平衡阀(图2)。
2.热力站在热电站或锅炉房向若干热力站供热水的系统中,为使各热力站获得要求的水流量,应在各热力站的一次环路侧安装平衡阀。
为保证各二次环路水流量为设计流量,热力站的各二次环路侧也应安装平衡阀。
3.小区供热管网小区供热管网往往由一个锅炉房或热力站向若干幢建筑物供热。
由总管、干管和各干管上与建筑物管路入口相连的支管组成。
由于每幢建筑物距离热源远近不同,如果缺乏有效设备来消除近环路的剩余压头,将使流量分配不符合设计要求,造成近端过热,远端过冷。
应在每条干管和每条支管上安装平衡阀,保证各干管和各幢建筑物之间的流量平衡(图3)。
4.建筑物内供热和空调管网建筑物内供热和空调管网系统,要满足节能要求,就需要保证所有的立管和支管都符合设计流量。
这时应在总管、干管、立管和支管上都安装平衡阀(图4)。
安装使用 1.安装位置和方向(1)平衡阀可安装在回水管路上,也可安装在供水管路上,每个环路中只需安装一处。
建议将平衡阀安装在水温较低的回水管路上。
平衡阀工作原理平衡阀是一种常见的调节阀门,它的主要作用是在管道系统中平衡流量,保持系统的稳定性。
平衡阀的工作原理是通过调节阀门的开度来控制流量,从而达到平衡流量的目的。
本文将详细介绍平衡阀的工作原理及其应用。
一、平衡阀的结构平衡阀的结构主要由阀体、阀芯、弹簧、调节螺母等组成。
其中,阀体是平衡阀的主体部分,它通常由铸铁、铜、不锈钢等材料制成。
阀芯是平衡阀的关键部件,它的位置和开度决定了阀门的流量大小。
弹簧是平衡阀的辅助部件,它的作用是保持阀门的稳定性。
调节螺母是平衡阀的调节部件,通过调节螺母的位置来改变阀门的开度,从而控制流量。
二、平衡阀的工作原理平衡阀的工作原理是基于流体力学原理的。
当流体通过管道时,由于管道的长度、直径、弯曲等因素的影响,流体的速度和压力会发生变化。
这种变化会导致流体在管道中形成局部的高速流动和低速流动,从而影响整个管道系统的流量和压力分布。
平衡阀的作用就是通过调节阀门的开度来平衡流量,使得流体在管道中的速度和压力分布更加均匀,从而保持系统的稳定性。
平衡阀的工作原理可以分为两个阶段:开启阶段和平衡阶段。
在开启阶段,阀门处于关闭状态,流体无法通过阀门进入管道。
当调节螺母旋转时,阀芯开始向上移动,阀门逐渐打开,流体开始进入管道。
此时,阀门的开度越大,流量也就越大。
在平衡阶段,阀门已经完全打开,流体开始在管道中流动。
此时,阀芯的位置和开度决定了阀门的流量大小。
如果流量过大,阀芯会向下移动,阀门的开度会减小,从而减少流量。
如果流量过小,阀芯会向上移动,阀门的开度会增大,从而增加流量。
通过这种方式,平衡阀可以自动调节阀门的开度,使得流量保持在一个稳定的范围内。
三、平衡阀的应用平衡阀广泛应用于各种管道系统中,如供水系统、暖通空调系统、工业管道系统等。
在供水系统中,平衡阀可以平衡不同楼层的水压,保证每个楼层的水压稳定。
在暖通空调系统中,平衡阀可以平衡不同房间的空气流量,保证每个房间的温度和湿度均匀。
静态平衡阀简介0.引言在供热系统中,水力失调现象极为普遍,从而造成各热用户之间室内温度偏差较大、冷热不均等问题,用户投诉较多。
为缓解供热系统水力失调问题,使用户满意,传统的做法是增大热网管径、增大循环泵的流量,用“大流量、小温差”供暖运行方式,因而又造成了能源极大浪费。
因此必须采取有效措施解决供热系统中水力失调问题。
1.静态平衡阀的用途静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它适用于定流量的供热、采暖系统中,尤其是在一些异程式的定流量供热、采暖系统中,当最远环路与最近环路的阻力损失无法通过管径调配进行平衡时,设置静态平衡阀就能较容易实现各环路之间的水力平衡。
国内开发的静态平衡阀与平衡阀专用智能仪表已经投人市场应用了多年,可以有效地保证管网水力及热.力平衡,消除小区中个别住宅楼室温过低及过高的弊病,同时达到节能的目的。
实践证明,凡应用静态平衡阀并经调试水力平衡后,可以节煤及节电各15%以上。
因此有必要在供热管网中安装适宜的水力平衡阀,进行科学的水力平衡调试。
2.静态平衡阀原理静态平衡阀属于调节阀范畴,它的工作原理是通过改变阀芯与阀座的间隙(开度)来改变流经阀门的流动阻力,以达到调节流量的目的。
从流体力学观点看,静态平衡阀相当于一个局部阻力可以改变的节流元件,对不可压缩液体,由流量方程式可得:对某一型号静态平衡阀来说,Kv仅是ξ的函数,也就是说静态平衡阀每一个开度值都对应于一个Kv值,即阀门系数Kv由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是,只需在现场侧出压差,根据上式就可以计算出流量Q,静态平衡阀便可以作为定量调节流量的节流部件了。
静态平衡阀与普通阀门的不同之处在于有开度指示、开度锁定装置及阀体上有两个测压小阀。
在管网平衡调试时,用软管将被调试的平衡阀测压小阀与专用智能仪表连接,仪表能显示出流经阀门的流量值(及压降值),经与仪表人机对话向仪表输入该平衡阀处要求的流量值后,仪表经计算、分析,可显示出管路系统达到水力平衡时该阀门的开度值。

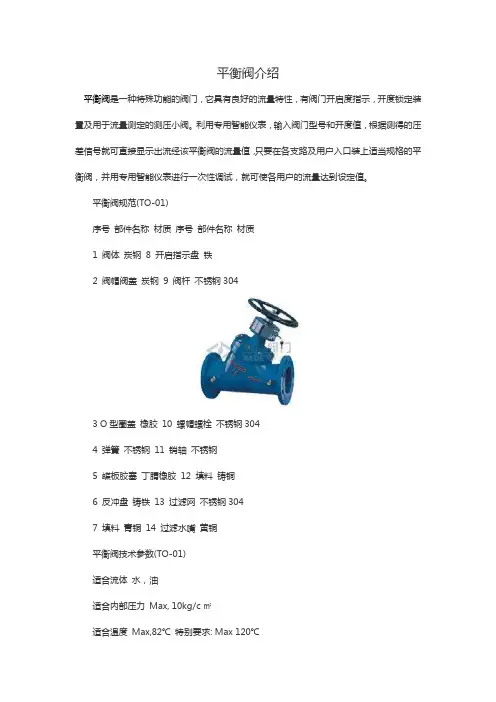

一,概念与原理平衡阀是在水力工况下,起到动态、静态平衡调节的阀门。
如静态平衡阀,[动态平衡阀]静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
动态平衡阀分为动态流量平衡阀,动态压差平衡阀,自力式自身压差控制阀等。
动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压头,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀,亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度,利用阀芯的压降变化来弥补管路阻力的变化,从而使在工况变化时能保持压差基本不变,它的原理是在一定的流量范围内,可以有效地控制被控系统的压差恒定,即当系统的压差增大时,通过阀门的自动关小动作,它能保证被控系统压差增大反之,当压差减小时,阀门自动开大,压差仍保持恒定。
自力自身压差控制阀,在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设定值,阀塞自动打开并在感压膜作用下自动调节开度,保持阀门两端压差相对恒定。
二,阀门系数Kv为平衡阀的阀门系数。
它的定义是:当平衡阀前后差压为1bar(约1kgf/cm2)时,流经平衡阀的流量值(m3/h)。
平衡阀全开时的阀门系数相当于普通阀门的流通能力。
如果平衡阀开度不变,则阀门系数Kv不变,也就是说阀门系数Kv由开度而定。
平衡阀的构成平衡阀是一种常见的流体控制装置,用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成。
平衡阀的主要作用是在不同压力下自动调节流量,保持管道中的流体压力平衡。
阀体是平衡阀的主要部件之一,通常由金属材料制成。
它具有进口和出口两个连接口,介质通过阀体进入并流出。
阀盘安装在阀体内部,与阀座紧密配合,通过旋转或上下运动来控制介质的流量。
阀盘的材料通常是耐腐蚀的金属,如不锈钢或铜。
阀座是阀盘的配套部件,通常由耐磨损的材料制成,如橡胶或塑料。
它的主要作用是确保阀盘与阀体之间的密封性,防止介质泄漏。
阀座通常具有良好的耐腐蚀性和耐高温性能,以适应各种工况环境。
阀杆是连接阀盘和操作装置的部件,通过操作装置的控制来实现阀盘的运动。
阀杆通常由金属材料制成,具有一定的强度和刚性,以保证阀盘的准确位置。
为了防止泄漏,阀杆通常需要与阀体之间进行严密的密封。
操作装置是平衡阀的关键部件,用于控制阀盘的运动,调节介质的流量和压力。
常见的操作装置包括手动操作装置、电动操作装置和气动操作装置。
手动操作装置通常是一个手轮或手柄,通过人工旋转来控制阀盘的运动。
电动操作装置使用电动机驱动,通过远程控制来实现阀盘的运动。
气动操作装置则使用气动驱动装置,通过压缩空气来控制阀盘的运动。
平衡阀的工作原理是通过阀盘和阀座之间的配合来调节介质的流量。
当阀盘打开时,介质可以顺畅地通过阀体进入管道。
当阀盘关闭时,阀座与阀盘紧密接触,阻止介质流出。
通过调节阀盘的位置,可以控制介质的流量大小。
同时,平衡阀还可以根据管道中的压力变化自动调节阀盘的位置,以保持管道中的流体压力平衡。
平衡阀是一种重要的流体控制装置,用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成,通过阀盘和阀座之间的配合来实现流量的调节。
平衡阀的工作原理简单明了,可以在不同压力下自动调节流量,保持管道中的流体压力平衡。
在工业和民用领域都有广泛的应用,发挥着重要的作用。
Balancing Valve Type
平衡阀种类:
1. Manual Balancing Valve (Double Regulating Valve)
静态数字锁定平衡阀(双调节阀)
Traditional manual balancing valve with pressure measurement
ports before and after the valve seat. Flow rate can be measured
using professional computerised balancing instrument. There is a
2-digital data display area on the handle showing the valve open-
ing. After the commissioning, the maximum valve setting can be
locked by tool.
传统的手动平衡阀,截止阀形态。
阀前、阀后各带一个测量
口,用来测量流量。
手柄处有两位数字显示阀门开度。
阀门在调试后可以利用工具将开度锁定。
2. Automatic Balancing Valve (Flow Limiter)
自动流量平衡阀(限流阀)
The valve consists of the valve body and one or several flow car-
tridges. Flow cartridge is made of stainless steel, and can be com-
pressed to change the water flow area. The flow rate across the valve
is kept same within certain differential pressure range. Designer
should provide design flow rate and pressure range before ordering
the valve.
由阀体和定流量阀芯组成,阀芯可压缩变节流通孔面积,为不锈钢材质。
在一定的压差范围内,通过阀体的流量保持不变。
设计师需要提供设计流量以及压差范围。
3. Pressure Stabilizer
压差控制器
The pressure stabilizer has two different pressure chambers for
high pressure and low pressure. Normally the pressure stabilizer
is used in pair with the manual balancing valve. The capillary
pipe is connected between the manual balancing valve and the
pressure stabilizer. The upstream high pressure is transmitted to
the high pressure chamber of the pressure stabilizer through the
capillary pipe to maintain the differential pressure across the
loop.
阀体内腔分高压和低压两部分。
通常压差控制器和静态平
衡阀成对使用,通过毛细管将上游静态平衡阀的高压压力导到压差控制器的高压腔,影响阀门的开度,起到维持回路压力稳定的作用。
4. Combined Valve 一体阀
IMI Indoor Climate Trading (Shanghai) Co., Ltd.
a. Pressure Independent Control Valve 压差无关型电动控制阀
The valve consists of 3 parts which are: manual presetting
part, control valve part and the pressure stabilizer part. The
differential pressure across the control valve is kept the
same during working. This can make sure that the control
valve has a perfect equal percentage control characteristic.
由三部分明确的静态预设定旋钮,电动控制阀以及压差
控制部分组成,电动控制阀在调节的过程中,其两端的
压差值基本维持不变。
能够保证该电动控制阀始终按照
等百分比的特性工作。
b. Terminal Balancing Valve with Control 末端用带
控制平衡功能两通阀
The valve is normally used with fan coil unit. Ther-
mal (or electronic) actuator can be equipped onto
the valve body to achieve the control function of
the terminal unit. The valve body is actually a
balancing valve with measurement function. Valve
can be preset before installation.
通常使用在风机盘管的平衡以及控制。
阀体上
可以安装on-off控制的热敏驱动器实现控制,
阀体带平衡功能,需要预调试。
IMI Indoor Climate Trading (Shanghai) Co., Ltd.。
