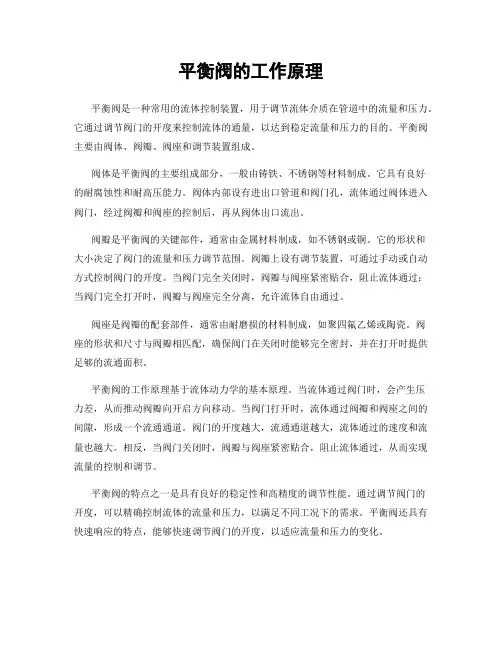

平衡阀的工作原理平衡阀是一种常用的流体控制装置，用于调节流体介质在管道中的流量和压力。
它通过调节阀门的开度来控制流体的通量，以达到稳定流量和压力的目的。
平衡阀主要由阀体、阀瓣、阀座和调节装置组成。
阀体是平衡阀的主要组成部分，一般由铸铁、不锈钢等材料制成。
它具有良好的耐腐蚀性和耐高压能力。
阀体内部设有进出口管道和阀门孔，流体通过阀体进入阀门，经过阀瓣和阀座的控制后，再从阀体出口流出。
阀瓣是平衡阀的关键部件，通常由金属材料制成，如不锈钢或铜。
它的形状和大小决定了阀门的流量和压力调节范围。
阀瓣上设有调节装置，可通过手动或自动方式控制阀门的开度。
当阀门完全关闭时，阀瓣与阀座紧密贴合，阻止流体通过；当阀门完全打开时，阀瓣与阀座完全分离，允许流体自由通过。
阀座是阀瓣的配套部件，通常由耐磨损的材料制成，如聚四氟乙烯或陶瓷。
阀座的形状和尺寸与阀瓣相匹配，确保阀门在关闭时能够完全密封，并在打开时提供足够的流通面积。
平衡阀的工作原理基于流体动力学的基本原理。
当流体通过阀门时，会产生压力差，从而推动阀瓣向开启方向移动。
当阀门打开时，流体通过阀瓣和阀座之间的间隙，形成一个流通通道。
阀门的开度越大，流通通道越大，流体通过的速度和流量也越大。
相反，当阀门关闭时，阀瓣与阀座紧密贴合，阻止流体通过，从而实现流量的控制和调节。
平衡阀的特点之一是具有良好的稳定性和高精度的调节性能。
通过调节阀门的开度，可以精确控制流体的流量和压力，以满足不同工况下的需求。
平衡阀还具有快速响应的特点，能够快速调节阀门的开度，以适应流量和压力的变化。
此外，平衡阀还可以根据实际需求进行改进和优化。
例如，可以增加阀门的密封性能，减小泄漏量；可以增加阀门的耐腐蚀性能，适应不同的介质；还可以增加阀门的耐高温性能，适应高温环境等。
总之，平衡阀是一种重要的流体控制装置，具有稳定性好、调节性能高、响应速度快等特点。
它在工业生产和民用领域中广泛应用，用于控制流体介质的流量和压力，保证系统的正常运行和安全性。
平衡阀技术一、平衡阀概念二、平衡阀运行原理三、平衡阀种类及各自特点1、静态平衡阀2、动态平衡阀3、平衡阀的适用性四、平衡阀的运用实例一、平衡阀概念平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。
在某些行业中，平衡阀由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
二、平衡阀运行原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。
三、平衡阀种类及特点平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的.1、静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等等，五花八门。
共同特性是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的。

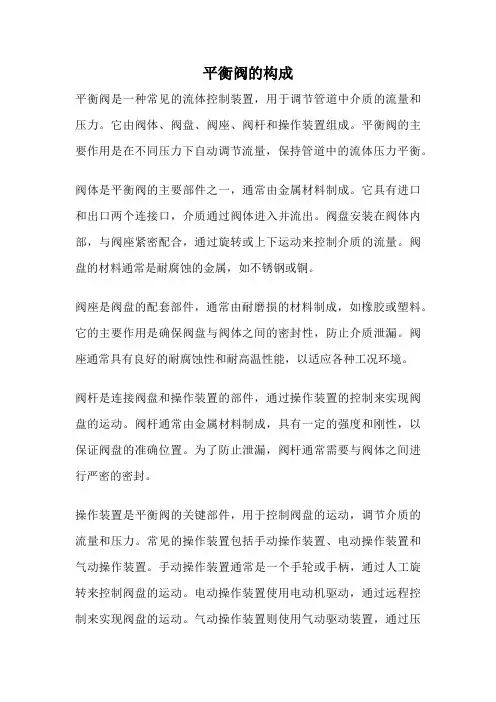

平衡阀的构成平衡阀是一种常见的流体控制装置，用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成。
平衡阀的主要作用是在不同压力下自动调节流量，保持管道中的流体压力平衡。
阀体是平衡阀的主要部件之一，通常由金属材料制成。
它具有进口和出口两个连接口，介质通过阀体进入并流出。
阀盘安装在阀体内部，与阀座紧密配合，通过旋转或上下运动来控制介质的流量。
阀盘的材料通常是耐腐蚀的金属，如不锈钢或铜。
阀座是阀盘的配套部件，通常由耐磨损的材料制成，如橡胶或塑料。
它的主要作用是确保阀盘与阀体之间的密封性，防止介质泄漏。
阀座通常具有良好的耐腐蚀性和耐高温性能，以适应各种工况环境。
阀杆是连接阀盘和操作装置的部件，通过操作装置的控制来实现阀盘的运动。
阀杆通常由金属材料制成，具有一定的强度和刚性，以保证阀盘的准确位置。
为了防止泄漏，阀杆通常需要与阀体之间进行严密的密封。
操作装置是平衡阀的关键部件，用于控制阀盘的运动，调节介质的流量和压力。
常见的操作装置包括手动操作装置、电动操作装置和气动操作装置。
手动操作装置通常是一个手轮或手柄，通过人工旋转来控制阀盘的运动。
电动操作装置使用电动机驱动，通过远程控制来实现阀盘的运动。
气动操作装置则使用气动驱动装置，通过压缩空气来控制阀盘的运动。
平衡阀的工作原理是通过阀盘和阀座之间的配合来调节介质的流量。
当阀盘打开时，介质可以顺畅地通过阀体进入管道。
当阀盘关闭时，阀座与阀盘紧密接触，阻止介质流出。
通过调节阀盘的位置，可以控制介质的流量大小。
同时，平衡阀还可以根据管道中的压力变化自动调节阀盘的位置，以保持管道中的流体压力平衡。
平衡阀是一种重要的流体控制装置，用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成，通过阀盘和阀座之间的配合来实现流量的调节。
平衡阀的工作原理简单明了，可以在不同压力下自动调节流量，保持管道中的流体压力平衡。
在工业和民用领域都有广泛的应用，发挥着重要的作用。
平衡阀的构成
平衡阀是一种常用的调节阀，主要用于管道系统中的水、气、蒸汽等介质的流量和压力的平衡调节。
平衡阀的构成主要包括阀体、阀芯、弹簧、调节螺旋等部分。
阀体：平衡阀的阀体通常采用球墨铸铁、不锈钢等材料制成，具有很好的耐腐蚀性和耐高温性。
阀芯：阀芯是平衡阀的关键组成部分，它通常采用不锈钢材料制成，具有优异的耐腐蚀性和耐磨性。
阀芯的设计决定了平衡阀的流量特性和调节精度。
弹簧：平衡阀中的弹簧通常采用不锈钢制作，用于给阀芯提供恢复力，使阀门在调节过程中能够稳定运行。
调节螺旋：调节螺旋是平衡阀的手动调节装置，通常位于阀体上方，用于手动调节阀门的开度，实现流量和压力的调节。
总的来说，平衡阀的构成简单明了，各个部分之间协同作用，确保了平衡阀的稳定运行和精准调节。
- 1 -。
平衡阀第一节总则1.1.1说明本节说明有关静态平衡阀、动态平衡电动调节阀的供应、安装和试调的技术要求。
A按图纸所示及根据有关阀门制造商的设计，复核业主提供的流量控制阀以确保所选规格型号阀门满足系统要求。
B每一平衡阀须经制造商在原产地调校及测试，并经注册的专业测试公司测试，由认可的专业工程师发出报告以兹证明。
C承包商须根据系统之需要，为业主提供技术信息如平衡阀选择最适当之控制范围、型号及尺寸等。
D每一平衡阀须有标签置于阀体上，标签上需注记使用之区域、型号及水流量(升/秒)。
E所有平衡阀，生产商必须提供合适的工作压力范围以供选择。
而承包单位则须根据系统之需要，选择、确定最适当之工作压力范围。
工作压力范围的选择及计算需提交审批。
F组装完成后，承包商必须采用平衡阀制造厂提供的专用调试仪器调试阀门，以确保阀门在其控制范围内，精确地调节水流量在指定的范围以内第二节产品1.2.1一般要求动态平衡电动调节阀A.阀门1.阀体材质:球墨铸铁。
2.阀芯:黄铜/不锈钢。
3.连接方式:DN32及以下阀门为螺纹连接；DN40及以上阀门为法兰连接。
4.密封材料：三元乙丙橡胶(EPDM)。
5.工作压力：1.6MPa。
6.工作温度：0～90℃。
7.流量-压差曲线为等百分比型。
B.执行器1.G.执行器防水性:IP44。
2.H.工作电压:24V。
3.I.流量误差:小于等于5%。
4.J.输入信号：0～10V DC，4～20mA。
5.K.输出信号：4～20mA。
静态平衡阀1．阀体材质:黄铜/铸铁。
2．阀芯:黄铜/不锈钢。
3．连接方式:DN32及以下阀门为螺纹连接；DN40及以上阀门为法兰连接。
4．密封材料：EPDM(三元乙炳橡胶)或PTFE(聚四氟乙烯)。
5．温度范围：0~90℃；6．最大工作压差1.5bar；7．阀门测量精度不低于±5％1.2.2质量保证A.制造商资格：必须是正规、专业的控制阀生产厂家，并能提供出五个以上的使用同类产品的工程实例。
平衡阀的讨论平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
1、静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
2、动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
平衡阀是因为能解决供暖系统的水利平衡问题而得此名，它都属于量调节，还有一种属于半质量调节平衡阀是用温度传感器探测回水温度而确定阀门开度的一种阀门。
平衡阀的发展课题，用于冬季采暖、夏季制冷的同一系统，无法采用自力式平衡阀，因为散热与制冷的流量不同，转换季节要重新调节，很麻烦。
平衡阀技术资料一、平衡阀简介平衡阀亦称静态平衡阀、数字锁定平衡阀、手动平衡阀等，属于调节阀范畴，其工作原理，通过改变阀芯与阀座的间隙（即开度），来改变流经阀门的流动阻力，以达到调节流量的目的。
类别口径20 25 32 40 50 65 80 100 125 150 200 250 300 350结构长度L 100 110 180 200 230 290 310 350 400 480 495 622 698 787结构高度H 75 66 130 140 195 220 230 260 290 330 530 560 590 780全开流通能力3.54.6 17 26.9 54.5 91 110 215 335 492 873 1365 1972 2683Kvs全开阻力系数12-16 13-17 14-19尺寸标码图二、平衡阀的应用供热（制冷）系统，所有需要保证设计流量的环路都应安装平衡阀。
１、每台锅炉及冷水机组处分别安装平衡阀用于：调整锅炉或冷水机组之间的流量分配达到正确值，确认任何锅炉或冷水机组不存在流量过大或过小现象，检验与输配系统的水量协调性。
２、所有干管，立管及支管的回水或供水管处分别装平衡阀用以：调整流量均衡，检验输配环路与区域控制环路水量的协调性。
３、所有具有二次泵的区域控制环路中分别安装平衡阀用以均衡补偿型号尺寸过大的控制阀，二次泵及盘管，检验输配环路与区域环路水量间的协调性。
４、在散热器或者冷却盘管系统中，应对它们分别安装平衡阀，用以对每一台末端装置单独调整流量５、平衡控制回路；用以消除末端的流量过大，因而创造了区域阀门的良好工作条件，用以检验及调节一、二次环路水量协调一致，以确保末端装置总能提供出设计功率。
６、平衡变水量系统。
７、分流功能于三通阀处协调一、二次环路水量。
三、平衡阀使用注意事项１、平衡阀可安设于回水管上，也能安装在供水管上，对于一次环路为了利于调试，建议平衡阀安装在回水管小，至于总管平衡阀宜设于供水总管水泵后。
暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
第一章 绪论1.1液压平衡阀的发展现状随着国民经济以及基础建设的飞速发展，工程机械在公路、铁道、港口码头、矿山建设以及工业与民用建筑中获得了极为广泛的应用。
各行各业对工程机械的需求量越来越大，同时对吨位和质量的要求也越来越高。
例如工程用起重机，国内最大吨位的一般在50吨左右，要想上到50吨或100吨以上，困难重重。
其中一个关键部件，特别是双缸变幅机构中的液压部件——液压平衡阀是最大的困难之一。
因为带载下降的许多液压机械设备，它们必须有一个能控制其带载下降时的平衡与安全装置，例如在工程起重机上就把这个控制液压部件称为液压平衡阀。
而且当所带载荷越大时，其意义就越大、越重要。
实际上我国液压平衡阀对工现有平衡阀不仅在吨位起重机上不能保证性能要求，更不能满足大吨位机械双缸变幅的应用。
实践经验表明液压平衡阀对工程机械工作的平稳性、可靠性和系统效率具有重要的影响。
然而目前国内的现有平衡阀又多属于仿制产品，所以国产平衡阀普遍存在着低频抖动、控制压力偏高、工作稳定性安全性较差、双缸不能同步、结构较复杂等问题。
常见的液压平衡阀有单级式和先导式两种。
单级式平衡阀中的单向阀（用于起升）和主阀（用于下降）的相互位置为并列式，其特点是稳定性好，支撑可靠，但在快速换向或带负载变幅下降时，仍有低频振动（俗称点头号）现象，此外这一类平衡阀控制压力偏高，结构复杂。
典型产品有北京起重机厂生产的 型平衡阀和哈尔滨工程机械厂生产的229HGB 型平衡阀及徐州工程机械厂生产的“徐重阀”等。
而先导式平衡阀则为套装式，其特点是单向阀和主阀实行嵌套，结构紧凑，并且采用了主从结构，使主阀始终跟随先导阀芯，其上的液动力不会对控制活塞上的输入信号产生干扰，同时也使其控制压力得到了有效的降低，从而提高了平衡阀的灵敏度和经济性。
典型产品有日本东京计器生产的BLG 型平衡阀等。
国内平衡阀的独立研究应用较少，大多是六七十年代仿国外产品。
如汽车起重机上已经应用了近二十年的4XD F 型平衡阀是仿美国的产品。
