800X压差旁通平衡阀产品介绍

压差旁通阀说明书压差旁通阀是一种常用的流体控制装置，广泛应用于工业生产、建筑设施、民用供水等领域。

它的作用是在管道系统中，根据压力差的变化自动调节流体的流量，以保持系统的平衡和稳定。

压差旁通阀由阀体、阀瓣、弹簧等部件组成。

阀体通常采用优质的不锈钢材料制成，具有坚固耐用、抗腐蚀等特点，可以在各种恶劣的工况环境下使用。

阀瓣是控制流体通断的关键部件，采用精密加工和密封设计，确保阀门的可靠性和密封性。

弹簧则起到调节压差的作用，它可以根据实际需求对阀门的开度进行调整，从而实现流量的控制。

压差旁通阀的工作原理是利用系统中的压力差来驱动阀瓣的开闭，进而调节流体的流量。

当管道系统中的压力差较小时，阀门会自动关闭，阻止流体的通过，从而保持系统的稳定性。

当压力差增大时，阀门会自动打开，允许更多的流体通过，以消耗多余的压力，确保系统的平衡。

通过这种自动调节的方式，压差旁通阀可以有效控制系统中的压力差，防止管道破裂、设备受损等意外情况的发生。

在使用压差旁通阀时，需要注意以下几个方面。

首先，安装时应选择适当的位置，确保阀门与管道之间的连接牢固可靠。

其次，根据实际需要调节弹簧的压力，以实现所需的流量控制。

同时，定期对阀门进行检查和维护，确保其正常运行和耐用性。

压差旁通阀的应用范围非常广泛。

在工业生产中，它可以用于控制化工流程中的介质流量、压力差等参数，确保生产过程的安全和稳定。

在建筑设施中，压差旁通阀可以用于调节供水管道中的压力，保证用水的舒适性和可靠性。

在民用供水中，压差旁通阀可以用于调节供水压力，防止水压过高对水管造成损坏。

总而言之，压差旁通阀作为一种重要的流体控制装置，在各个领域均具有重要的应用价值。

合理选择、正确使用压差旁通阀，可以有效控制流体的流量和压力，确保系统的平衡和稳定。

通过对压差旁通阀的深入了解和正确使用，可以提高系统的性能，降低运行成本，达到经济、安全、可靠的生产目标。

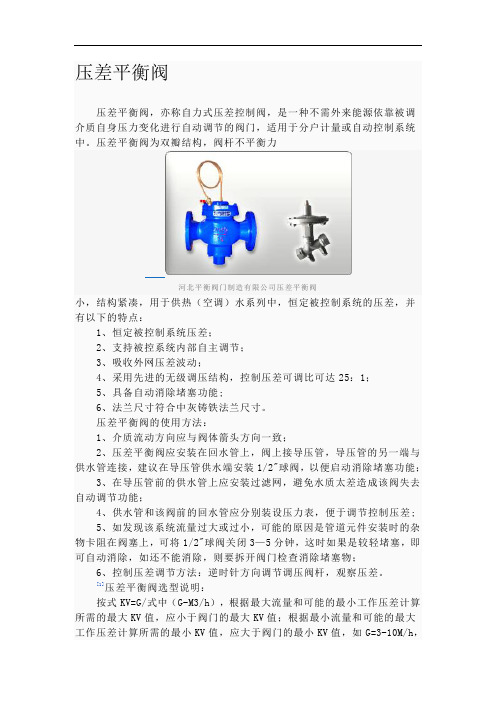

压差平衡阀压差平衡阀，亦称自力式压差控制阀，是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门，适用于分户计量或自动控制系统中。

压差平衡阀为双瓣结构，阀杆不平衡力河北平衡阀门制造有限公司压差平衡阀小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：1、恒定被控制系统压差；2、支持被控系统内部自主调节；3、吸收外网压差波动；4、采用先进的无级调压结构，控制压差可调比可达25：1；5、具备自动消除堵塞功能;6、法兰尺寸符合中灰铸铁法兰尺寸。

压差平衡阀的使用方法：1、介质流动方向应与阀体箭头方向一致；2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

[1]压差平衡阀选型说明：按式KV=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=3-10M/h，△P"最大=200KPa，△P"最小=20KPa，KV最大=10/=25，KV最小=3/=，选择DN50即符合要求，建议尽量不变径选用阀门。

压差平衡阀的用途：为何室内安装自控装置必须安装压差平衡阀原因如下：1.如果不安装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。

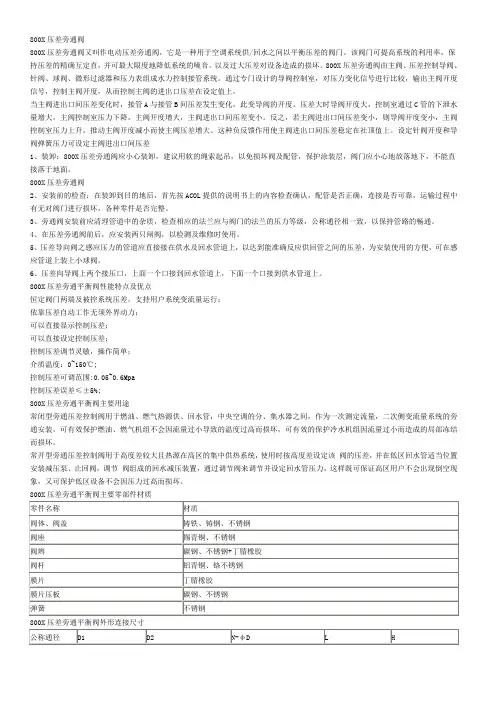

800X压差旁通阀800X压差旁通阀又叫作电动压差旁通阀，它是一种用于空调系统供/回水之间以平衡压差的阀门。

该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。

当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。

压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。

反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。

这种负反馈作用使主阀进出口间压差稳定在社顶值上。

设定针阀开度和导阀弹簧压力可设定主阀进出口间压差1、装卸：800X压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。

800X压差旁通阀2、安装前的检查：在装卸到目的地后，首先按ACOL提供的说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。

3、旁通阀安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。

4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。

5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。

800X压差旁通平衡阀性能特点及优点恒定阀门两端及被控系统压差，支持用户系统变流量运行；依靠压差自动工作无须外界动力；可以直接显示控制压差；可以直接设定控制压差；控制压差调节灵敏，操作简单；介质温度：0~150℃;控制压差可调范围:0.05~0.6Mpa控制压差误差≤±5%;800X压差旁通平衡阀主要用途常闭型旁通压差控制阀用于燃油、燃气热源供、回水管，中央空调的分、集水器之间，作为一次测定流量，二次侧变流量系统的旁通安装，可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏，可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

压差旁通平衡阀工作原理
压差旁通平衡阀是一种用于控制流体压力差的装置。

其工作原理如下：
1. 基本结构：压差旁通平衡阀由主要通道、平衡通道和阀芯组成。

主要通道连接入口和出口，平衡通道连接入口和出口的两侧。

2. 工作原理：当流体从入口流入主要通道时，流体会通过平衡通道进入阀芯的两侧。

在阀芯正常关闭的情况下，流体压力的差异会导致阀芯受到不平衡力的作用，使阀芯打开。

3. 压差平衡：当流体的压差小于设定值时，阀芯会被平衡力关闭，阀芯两侧的流体压力达到平衡。

而当流体的压差超过设定值时，阀芯会打开一定程度，平衡通道的流量会增加，以减小压差。

通过不断调整阀芯的开度和平衡通道的流量，压差旁通平衡阀能够稳定地控制流体压力差。

4. 应用：压差旁通平衡阀通常被用于管道系统中，用于控制流体在管道中的流动压力差异。

其主要作用是保持管道的稳定运行，防止过大的压力差对流体输送系统造成损坏或安全隐患。

泄压阀泄压阀得美国石油学会（API6D）认证和国家压力管道元件制造单位安全注册（AZ）认证。

进一步强化企业质量管理,提高企业的核心竞争力，增强顾客满意。

十大霸王条款出笼电信卡不退余额被评最不公平电信卡过期余额视为自动放弃、有线电视需一次性缴纳年费、退预定房要收手续费……太多的不平等条款困扰着消费者。

昨天，中消协公布了由众多消费者网上评选出的“2004年度十大不平等格式条款”，其中商品房交易与物业类的不平等条款最多，“电信卡过期余额视为自动放弃”被认为最不公平。

中消协副秘书长武高汉介绍，此次网上评选是以中消协和各地消协公开点评的20个不平等格式条款为候选，消费者公开在网上参与评选，从3月5日至25日共有21802人投票。

结果显示，“电信卡过期余额视为自动放弃”有11.7%的消费者认为不公平，所占比例最大，而“十大不平等格式条款”中涉及商品房与物业方面的最多，共有3个条款入选。

中消协表示，评选“不平等格式条款”目的就是要动员广大消费者对商品和服务进行社会监督，揭露和批评消费领域中不平等的格式条款和显失公平的行业惯例。

■点评十大霸王条款“霸”在何处1：电信卡不退余额条款：电信卡过期余额视为自动放弃。

点评：在没有法律明确规定和消费者主动明示情况下，经营者以格式条款推定他人“放弃号码和所封存的余额”，是逃避自己首页>>产品中心>>泄压阀一、产品[泄压阀]的详细资料：产品型号：500X产品名称：泄压阀产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。

消防泵关闭后还可以减小水锤的冲击。

也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。

系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

二、泄压阀主要外形连接尺寸：D N 20 25 32 40 50 65 80 1012515202530354045L 150 16182020321624129233356495622698787914978H1 463 463463516516525375966537098058559539910301030H 557 557557616162564275808864113511851325138514451445订货须知：一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀当前位置：上海工洲阀门有限公司首页 >> 产品展示 >>水利控制阀>>泄压阀>>安全泄压阀产品名称：安全泄压阀产品型号：AX742X产品口径：DN15-500产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

首页>>产品中心>>压差旁通平衡阀一、产品[压差旁通平衡阀]的详细资料：产品型号：800X产品名称：压差旁通平衡阀产品特点：800X压差平衡阀是一种用于空调系统供／回水之间以平衡压差的阀门。

该阀门可提高系统的利用率，保持压差的精确-亘定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。

二、压差旁通平衡阀主要外形连接尺寸：DN 50 65 80 100 125 150 200 250 300 350 400 450 L 203 216 241 292 330 350 495 622 698 787 914 978 H1 160 180 200 270 310 320 370 430 480 525 580 635H 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445订货须知：一、①压差旁通平衡阀产品名称与型号②压差旁通平衡阀口径③压差旁通平衡阀是否带附件二、若已经由设计单位选定公司的压差旁通平衡阀型号，请按压差旁通平衡阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀水泵控制液动排泥阀泄压阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

压差阀目录ZYC型自力式压差控制阀低真空电磁压差充气阀DYC-Q压差旁通平衡阀-800X压差旁通平衡阀压差旁通平衡阀压差旁通阀-800X压差旁通阀无压差电磁阀-ZCT无压差电磁阀电磁真空压差式充气阀DYC-JQ、GYC-JQ自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀ZYC型自力式压差控制阀一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。

适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：DN mm 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1109514502-1水0～100℃阀体、上盖和下盖为铸铁、阀芯201101101500.3-1.5 2511513016505-2为铜、膜片为尼龙强化橡胶、弹簧为不锈钢32法兰1301401901-44020019034015-6502152053552-8652302403903-12802753005005-2010029035055010-3012531038058015-45订货须知：一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y 型波纹管减压阀YZ11X 直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y 型手动双座蒸汽减压阀Y945H/Y 型电动双座蒸汽减压阀YB43X 固定比例式减压阀比例式减压阀高灵敏度蒸汽减压阀首页>>产品中心>>真空充气阀类>>DYC-Q系列低真空电磁压差充气阀DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径，用于流体的进出。

2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。

3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。

4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。

通过调节螺母，可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。

2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。

通常，阀芯的开度越大，流体的流量越大，压差越大。

3. 监测流体压差：在调节阀芯开度后，监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。

800X压差平衡（旁通）阀说明书产品简介本公司生产的压差（旁通）阀主要应用于空调系统供／回水之间，保证供／回水之间的压差于一固定值，提高系统能量的利用率，降低噪音，以及防止过大压差对系统设备的损坏，800X压差平衡（旁通）阀优越于其他平衡阀的地方在于它没有执行机构。

完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

该阀由主阀、压差向导阀、针形阀、球阀、微型过滤器等组成。

如下图所示。

主要零件与材料序名称材料序号名称材料号1螺塞碳钢10压力表组合件2阀体铸铁、铸钢、不锈钢11吊环碳钢3阀杆2Cr1312球阀铜合金4螺母不锈钢13压簧50CrVA 5密封圈橡胶14压差向导阀铜合金6阀盘碳钢15螺柱、螺母不锈钢7膜片压板铸铁、碳钢16针形阀铜合金8橡胶膜片丁腈橡胶１７压力表组合件9阀盖铸铁、铸钢、不锈钢１８微型过滤器不锈钢部分产品主要结构尺寸（模具更改恕不另行通知）DN L PN10PN16PN25Z-ΦdD D1D2D D1D2D D1D2PN10PN1.6PN25502051651251001651251001651251004-184-184-18 652161851451201851451201851451204-184-188-18 802402001601352001601352001601358-188-188-18 1002802201801552201801552351901608-188-188-22 1253302502101852502101852702201888-188-188-26 1503602852402102852402103002502188-228-228-26 2004203402952653402952653603102788-2212-2212-26 25050039535032040535532042537033212-2212-2612-30 30053044540036846041037548543039012-2212-2616-30 35062050546042852047043655549044816-2216-2616-32 40070056551548258052348562055050516-2616-3016-36 45074561556553264058554567060055520-2620-3020-36 50081067062058571565060873066061020-2620-3420-36 60092078072568584084077084577071820-3020-3620-41工作原理：当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。
