IEEE 802.15.4标准及其应用

IEEE 802.15.4无线传感器网络性能分析IEEE 802.15.4是一种无线传感器网络标准，旨在提供低成本、低功耗和低速率的无线连接。

它通常用于监控和控制应用程序，如智能家居、工业自动化和环境监测等。

在本文中，我们将对IEEE 802.15.4无线传感器网络的性能进行分析，包括网络容量、能耗、传输距离、传输速率等方面。

一、网络容量IEEE 802.15.4网络的容量取决于网络拓扑结构、数据包大小、数据传输速率等因素。

通常情况下，IEEE 802.15.4网络的最大容量受到物理层和MAC层的限制。

在物理层，IEEE 802.15.4使用2.4GHz频段进行通信，最大传输距离取决于天线和环境因素，并且存在传输干扰的风险。

在MAC层，IEEE 802.15.4采用CSMA/CA协议来进行信道访问，因此网络容量受到信道竞争和冲突的影响。

二、能耗能耗是无线传感器网络中的重要考量因素。

IEEE 802.15.4在能耗方面有较好的表现，主要是由于其低功耗特性。

具体来说，IEEE 802.15.4采用了低功耗睡眠模式和低功耗待机模式来降低能耗，进而延长节点的电池寿命。

IEEE 802.15.4还支持能源高效的数据传输机制，如数据压缩、碎片化传输等，来减少能耗。

三、传输距离传输距离是指节点之间能够可靠通信的最大距离。

在IEEE 802.15.4标准中，2.4GHz频段的传输距离一般在10-100米之间，取决于环境和天线功率。

为了扩展传输距离，可以采用中继节点或信号放大器来增强信号。

四、传输速率传输速率是指数据从一个节点传输到另一个节点的速度。

在IEEE 802.15.4中，传输速率一般为250kbps，在低功耗模式下可降至20kbps。

这种低速率的设计是为了降低功耗，适用于周期性数据采集和低带宽的应用场景。

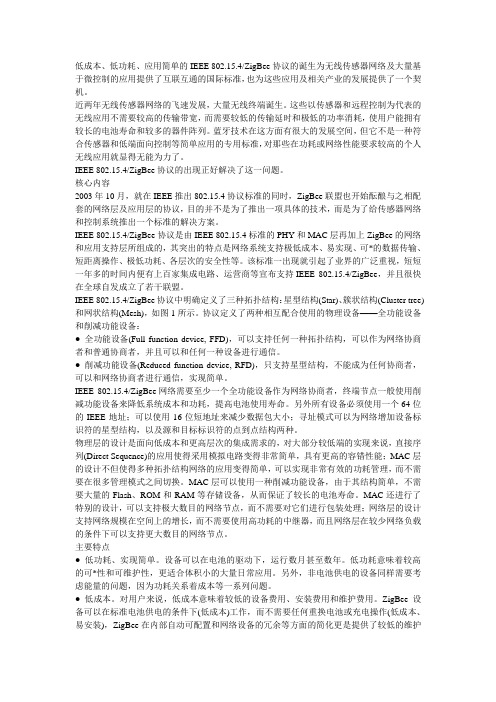

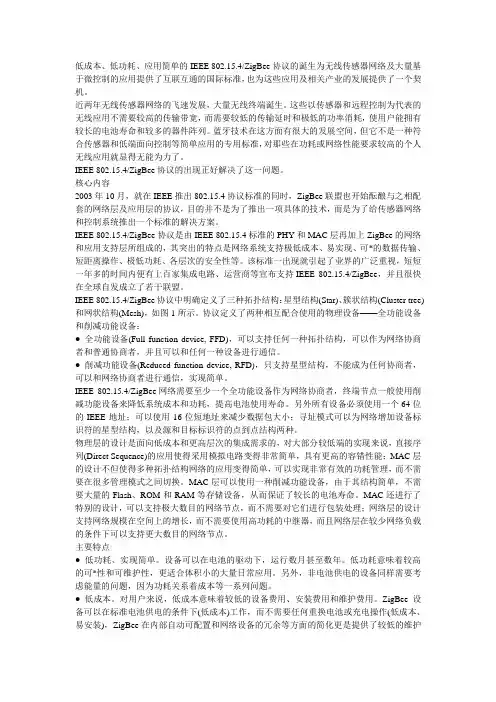

低成本、低功耗、应用简单的IEEE 802.15.4/ZigBee协议的诞生为无线传感器网络及大量基于微控制的应用提供了互联互通的国际标准，也为这些应用及相关产业的发展提供了一个契机。

近两年无线传感器网络的飞速发展，大量无线终端诞生。

这些以传感器和远程控制为代表的无线应用不需要较高的传输带宽，而需要较低的传输延时和极低的功率消耗，使用户能拥有较长的电池寿命和较多的器件阵列。

蓝牙技术在这方面有很大的发展空间，但它不是一种符合传感器和低端面向控制等简单应用的专用标准，对那些在功耗或网络性能要求较高的个人无线应用就显得无能为力了。

IEEE 802.15.4/ZigBee协议的出现正好解决了这一问题。

核心内容2003年10月，就在IEEE推出802.15.4协议标准的同时，ZigBee联盟也开始酝酿与之相配套的网络层及应用层的协议，目的并不是为了推出一项具体的技术，而是为了给传感器网络和控制系统推出一个标准的解决方案。

IEEE 802.15.4/ZigBee协议是由IEEE 802.15.4标准的PHY和MAC层再加上ZigBee的网络和应用支持层所组成的，其突出的特点是网络系统支持极低成本、易实现、可*的数据传输、短距离操作、极低功耗、各层次的安全性等。

该标准一出现就引起了业界的广泛重视，短短一年多的时间内便有上百家集成电路、运营商等宣布支持IEEE 802.15.4/ZigBee，并且很快在全球自发成立了若干联盟。

IEEE 802.15.4/ZigBee协议中明确定义了三种拓扑结构：星型结构(Star)、簇状结构(Cluster tree)和网状结构(Mesh)，如图1所示。

协议定义了两种相互配合使用的物理设备——全功能设备和削减功能设备：● 全功能设备(Full function device, FFD)，可以支持任何一种拓扑结构，可以作为网络协商者和普通协商者，并且可以和任何一种设备进行通信。

● 削减功能设备(Reduced function device, RFD)，只支持星型结构，不能成为任何协商者，可以和网络协商者进行通信，实现简单。

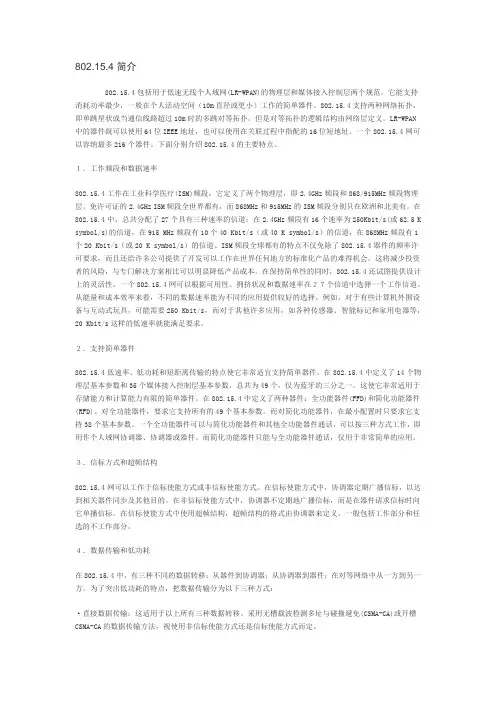

802.15.4简介802.15.4包括用于低速无线个人域网(LR-WPAN)的物理层和媒体接入控制层两个规范。

它能支持消耗功率最少，一般在个人活动空间（10m直径或更小）工作的简单器件。

802.15.4支持两种网络拓扑，即单跳星状或当通信线路超过10m时的多跳对等拓扑。

但是对等拓扑的逻辑结构由网络层定义。

LR-WPAN中的器件既可以使用64位IEEE地址，也可以使用在关联过程中指配的16位短地址。

一个802.15.4网可以容纳最多216个器件。

下面分别介绍802.15.4的主要特点。

１．工作频段和数据速率802.15.4工作在工业科学医疗(ISM)频段，它定义了两个物理层，即2.4GHz频段和868/915MHz频段物理层。

免许可证的2.4GHz ISM频段全世界都有，而868MHz和915MHz的ISM频段分别只在欧洲和北美有。

在802.15.4中，总共分配了27个具有三种速率的信道：在2.4GHz频段有16个速率为250Kbit/s(或62.5 K symbol/s)的信道，在915 MHz频段有10个40 Kbit/s（或40 K symbol/s）的信道，在868MHz频段有1个20 Kbit/s（或20 K symbol/s）的信道。

ISM频段全球都有的特点不仅免除了802.15.4器件的频率许可要求，而且还给许多公司提供了开发可以工作在世界任何地方的标准化产品的难得机会。

这将减少投资者的风险，与专门解决方案相比可以明显降低产品成本。

在保持简单性的同时，802.15.4还试图提供设计上的灵活性。

一个802.15.4网可以根据可用性、拥挤状况和数据速率在２７个信道中选择一个工作信道。

从能量和成本效率来看，不同的数据速率能为不同的应用提供较好的选择。

例如，对于有些计算机外围设备与互动式玩具，可能需要250 Kbit/s，而对于其他许多应用，如各种传感器、智能标记和家用电器等，20 Kbit/s这样的低速率就能满足要求。

ieee15.4标准IEEE 802.15.4标准是一种针对低速、低功耗无线个人局域网（WPAN）的通信技术标准。

它主要应用于物联网、传感器网络、工业自动化等领域，为这些领域提供了一种低成本、低功耗、低速率的无线通信解决方案。

IEEE 802.15.4标准的核心特性包括低功耗、低数据速率、低成本和简单的网络拓扑结构。

这些特性使得它非常适合于需要长时间运行、节点分布广泛、通信距离较短的应用场景。

在物联网中，大量的传感器和执行器需要长时间运行，而且它们通常需要距离较近的通信。

IEEE 802.15.4标准正是为这样的场景而设计的。

在IEEE 802.15.4标准中，定义了两种工作模式，非信标模式和信标模式。

非信标模式下的设备可以在任何时间进行通信，而信标模式下的设备则需要按照信标的时间进行通信。

这种灵活的工作模式设计，使得IEEE 802.15.4标准可以适应不同的应用场景，既可以满足实时性要求较高的应用，也可以满足对功耗要求较高的应用。

IEEE 802.15.4标准还定义了多种物理层和介质访问控制层的选择，包括2.4GHz频段和868/915MHz频段的物理层，以及CSMA/CA和时间分割多址访问的介质访问控制层。

这种灵活的选择机制，使得IEEE 802.15.4标准可以在不同的频段和不同的环境中工作，从而更好地适应不同的应用场景。

除了上述核心特性外，IEEE 802.15.4标准还定义了网络拓扑结构、数据格式、安全机制等内容，为用户提供了完整的通信解决方案。

用户可以根据自己的需求选择合适的网络拓扑结构，可以灵活地定义数据格式，还可以根据需要启用安全机制，保护通信内容的机密性和完整性。

总的来说，IEEE 802.15.4标准是一种非常适合于物联网、传感器网络、工业自动化等领域的无线通信技术标准。

它的低功耗、低成本、灵活的工作模式和丰富的功能特性，使得它可以满足不同应用场景的需求，为各种设备之间的无线通信提供了可靠的解决方案。

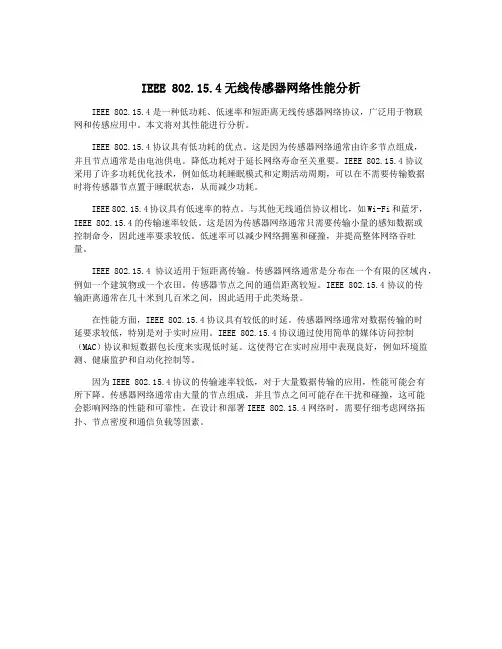

IEEE 802.15.4无线传感器网络性能分析IEEE 802.15.4是一种低功耗、低速率和短距离无线传感器网络协议，广泛用于物联网和传感应用中。

本文将对其性能进行分析。

IEEE 802.15.4协议具有低功耗的优点。

这是因为传感器网络通常由许多节点组成，并且节点通常是由电池供电。

降低功耗对于延长网络寿命至关重要。

IEEE 802.15.4协议采用了许多功耗优化技术，例如低功耗睡眠模式和定期活动周期，可以在不需要传输数据时将传感器节点置于睡眠状态，从而减少功耗。

IEEE 802.15.4协议具有低速率的特点。

与其他无线通信协议相比，如Wi-Fi和蓝牙，IEEE 802.15.4的传输速率较低。

这是因为传感器网络通常只需要传输小量的感知数据或控制命令，因此速率要求较低。

低速率可以减少网络拥塞和碰撞，并提高整体网络吞吐量。

IEEE 802.15.4协议适用于短距离传输。

传感器网络通常是分布在一个有限的区域内，例如一个建筑物或一个农田。

传感器节点之间的通信距离较短。

IEEE 802.15.4协议的传输距离通常在几十米到几百米之间，因此适用于此类场景。

在性能方面，IEEE 802.15.4协议具有较低的时延。

传感器网络通常对数据传输的时延要求较低，特别是对于实时应用。

IEEE 802.15.4协议通过使用简单的媒体访问控制（MAC）协议和短数据包长度来实现低时延。

这使得它在实时应用中表现良好，例如环境监测、健康监护和自动化控制等。

因为IEEE 802.15.4协议的传输速率较低，对于大量数据传输的应用，性能可能会有所下降。

传感器网络通常由大量的节点组成，并且节点之间可能存在干扰和碰撞，这可能会影响网络的性能和可靠性。

在设计和部署IEEE 802.15.4网络时，需要仔细考虑网络拓扑、节点密度和通信负载等因素。

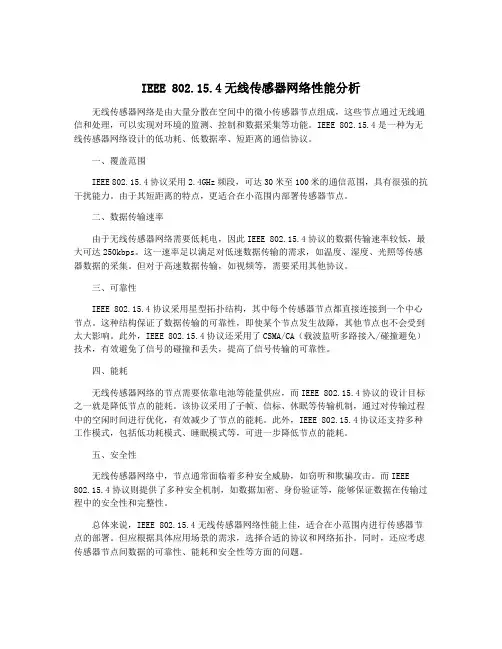

IEEE 802.15.4无线传感器网络性能分析无线传感器网络是由大量分散在空间中的微小传感器节点组成，这些节点通过无线通信和处理，可以实现对环境的监测、控制和数据采集等功能。

IEEE 802.15.4是一种为无线传感器网络设计的低功耗、低数据率、短距离的通信协议。

一、覆盖范围IEEE 802.15.4协议采用2.4GHz频段，可达30米至100米的通信范围，具有很强的抗干扰能力。

由于其短距离的特点，更适合在小范围内部署传感器节点。

二、数据传输速率由于无线传感器网络需要低耗电，因此IEEE 802.15.4协议的数据传输速率较低，最大可达250kbps。

这一速率足以满足对低速数据传输的需求，如温度、湿度、光照等传感器数据的采集。

但对于高速数据传输，如视频等，需要采用其他协议。

三、可靠性IEEE 802.15.4协议采用星型拓扑结构，其中每个传感器节点都直接连接到一个中心节点。

这种结构保证了数据传输的可靠性，即使某个节点发生故障，其他节点也不会受到太大影响。

此外，IEEE 802.15.4协议还采用了CSMA/CA（载波监听多路接入/碰撞避免）技术，有效避免了信号的碰撞和丢失，提高了信号传输的可靠性。

四、能耗无线传感器网络的节点需要依靠电池等能量供应，而IEEE 802.15.4协议的设计目标之一就是降低节点的能耗。

该协议采用了子帧、信标、休眠等传输机制，通过对传输过程中的空闲时间进行优化，有效减少了节点的能耗。

此外，IEEE 802.15.4协议还支持多种工作模式，包括低功耗模式、睡眠模式等，可进一步降低节点的能耗。

五、安全性无线传感器网络中，节点通常面临着多种安全威胁，如窃听和欺骗攻击。

而IEEE 802.15.4协议则提供了多种安全机制，如数据加密、身份验证等，能够保证数据在传输过程中的安全性和完整性。

总体来说，IEEE 802.15.4无线传感器网络性能上佳，适合在小范围内进行传感器节点的部署。

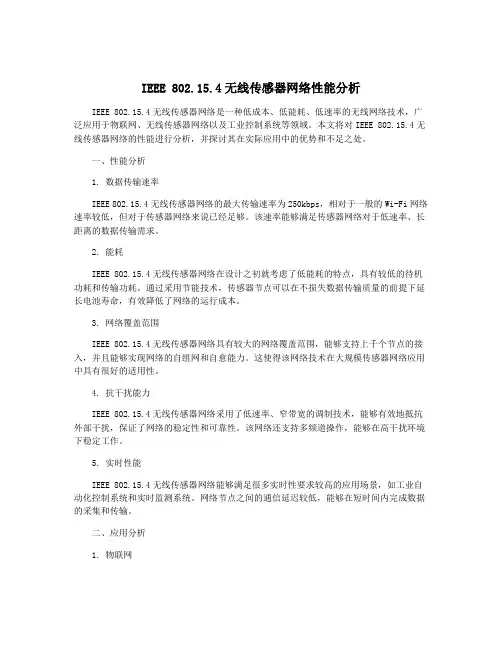

IEEE 802.15.4无线传感器网络性能分析IEEE 802.15.4无线传感器网络是一种低成本、低能耗、低速率的无线网络技术，广泛应用于物联网、无线传感器网络以及工业控制系统等领域。

本文将对IEEE 802.15.4无线传感器网络的性能进行分析，并探讨其在实际应用中的优势和不足之处。

一、性能分析1. 数据传输速率IEEE 802.15.4无线传感器网络的最大传输速率为250kbps，相对于一般的Wi-Fi网络速率较低，但对于传感器网络来说已经足够。

该速率能够满足传感器网络对于低速率、长距离的数据传输需求。

2. 能耗IEEE 802.15.4无线传感器网络在设计之初就考虑了低能耗的特点，具有较低的待机功耗和传输功耗。

通过采用节能技术，传感器节点可以在不损失数据传输质量的前提下延长电池寿命，有效降低了网络的运行成本。

3. 网络覆盖范围IEEE 802.15.4无线传感器网络具有较大的网络覆盖范围，能够支持上千个节点的接入，并且能够实现网络的自组网和自愈能力。

这使得该网络技术在大规模传感器网络应用中具有很好的适用性。

4. 抗干扰能力IEEE 802.15.4无线传感器网络采用了低速率、窄带宽的调制技术，能够有效地抵抗外部干扰，保证了网络的稳定性和可靠性。

该网络还支持多频道操作，能够在高干扰环境下稳定工作。

5. 实时性能IEEE 802.15.4无线传感器网络能够满足很多实时性要求较高的应用场景，如工业自动化控制系统和实时监测系统。

网络节点之间的通信延迟较低，能够在短时间内完成数据的采集和传输。

二、应用分析1. 物联网在物联网领域，IEEE 802.15.4无线传感器网络可以为各种物联网设备提供连接和数据传输功能。

它能够满足物联网设备对于低功耗、低成本、长距离传输的需求，适用于家庭自动化、智能城市、智能农业等应用场景。

2. 环境监测在环境监测方面，IEEE 802.15.4无线传感器网络可以实现对大范围环境参数的实时监测和数据传输，如气象、土壤、水质等环境参数的监测。

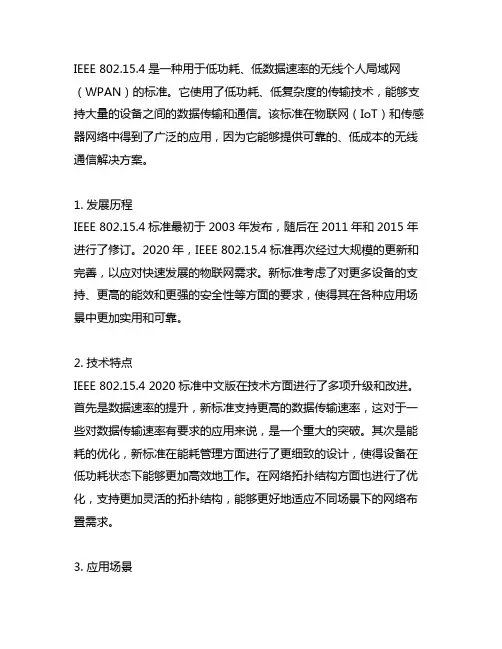

IEEE 802.15.4是一种用于低功耗、低数据速率的无线个人局域网（WPAN）的标准。

它使用了低功耗、低复杂度的传输技术，能够支持大量的设备之间的数据传输和通信。

该标准在物联网（IoT）和传感器网络中得到了广泛的应用，因为它能够提供可靠的、低成本的无线通信解决方案。

1. 发展历程IEEE 802.15.4标准最初于2003年发布，随后在2011年和2015年进行了修订。

2020年，IEEE 802.15.4标准再次经过大规模的更新和完善，以应对快速发展的物联网需求。

新标准考虑了对更多设备的支持、更高的能效和更强的安全性等方面的要求，使得其在各种应用场景中更加实用和可靠。

2. 技术特点IEEE 802.15.4 2020标准中文版在技术方面进行了多项升级和改进。

首先是数据速率的提升，新标准支持更高的数据传输速率，这对于一些对数据传输速率有要求的应用来说，是一个重大的突破。

其次是能耗的优化，新标准在能耗管理方面进行了更细致的设计，使得设备在低功耗状态下能够更加高效地工作。

在网络拓扑结构方面也进行了优化，支持更加灵活的拓扑结构，能够更好地适应不同场景下的网络布置需求。

3. 应用场景IEEE 802.15.4 2020标准中文版适用于各种物联网和传感器网络的应用场景。

智能家居领域，通过该标准可以实现各种智能设备之间的互联互通，如智能灯具、温控设备、智能家电等。

在工业领域，可以应用于物联网设备的监测和控制，实现生产流程的智能化。

在农业领域，可以用于环境监测、农作物生长监测等方面。

在医疗、交通、环保等各个领域都有广泛的应用前景。

4. 个人观点我认为IEEE 802.15.4 2020标准中文版的发布对于推动物联网和传感器网络的发展具有重要意义。

随着物联网应用的普及和传感器网络的发展，对于低功耗、低数据速率的无线通信解决方案的需求也越来越大。

新标准在提高数据速率和能耗管理的也更加注重安全性和灵活性，能够更好地满足各种应用场景下的需求。

东南大学硕士学位论文第二章ＩＥＥＥ８０２．１５．４标准介绍正是由于无线传感器网络与身自来的优点和它广阔的应用领域，推动着它本身不断向前发展，并吸引了很多重量级厂商的关注。

２００２年，英国ｌｎｖｅｎｓｖｓ公司、日本三菱电气公司、美国摩托罗拉公司以及荷兰飞利浦公司等共同宣布组成ｚｉｇＢ∞技术联盟，共同开发研究针对无线传感器网络低成本、低功耗、低速率特点的ｚｉｇＢ却技术。

目前ｚｉｇＢ∞联盟已发展和壮大为由ｌｏｏ多家芯片制造商、软件开发商、系统集成商和标准化组织组成的技术组织。

世界上各大公司和组织普遍看好ｚｉｇＢｅｃ技术及其未来的应用潜力和价值，在２００３年１１月，ＩＥ髓正式发布了该项技术物理层和媒体接入层所采用的标准协议，即ｍＥＥ８０２．１５．４标准，作为ｚｉｇＢ∞技术的物理层和媒体接入层的标准协议，２００４年１２月，ｚ培Ｂ∞联盟正式公布了该项技术标准…。

２．１标准概述ｍ旺８０２．１５．４标准嘲为低速率无线个域网（ｕｂｗＰＡＮｌｏｗ．ｆ眦ｗｈｌ嚣ｓｐｅｒｓ０彻ｌａ渤ｎｅ咐。

血）定义了物理层（ＰＨＹ）和媒质访问控制层（ＭＡｃ），其分层结构如图２．１所示。

在ＰＨＹ层和ＭＡｃ层之上的层结构中包含网络层及应用层。

网络层提供网络配置、操作、消息路由功能；应用层则提供设备具体要实现的功能。

ＰＨＹ层和ＭＡＣ层之外的层在ＩＥＥＥ８０２．１５．４标准所含范围之外，ｚｉｇＢｅｅ联盟制定了相关的协议栈则对此部分有详细介绍。

图２—１ＩＥＥＥ妣．１５．４标准定义的无线个域网设备分层结构ＬＲ．ｗ鼢Ｎ是一种低复杂度、低成本、低功耗和低速率的无线连接技术。

ｕｏｗＰＡＮ它包含以下一些特点：——无线数据传输速率可达到２５０Ⅺ，／ｓ，４０Ｋｂ，ｓ，２０Ｋｂ／ｓ——最大网络可含６５５３４个节点——采用载波侦听多路访问，冲突避免（ｃｓＭ＾『ｃ＾）方式访问信道——采用能量检测来进行信道选择——无线链路质量指示——低功耗——２．４Ｇ｝扛频段下含１６个信道，９１５Ｍ｝ｌｚ频段下含ｌＯ个信道，８６８ＭＨｚ频段下含１个信道东南大学硕士学位论文在超帧的的活动部分中又可以取出一部分完成一些特殊要求，该部分通常称为保护时隙（ＧＴＳ即ａｍｔｏｃｄｔｉｍｓｌｏｔ）。
